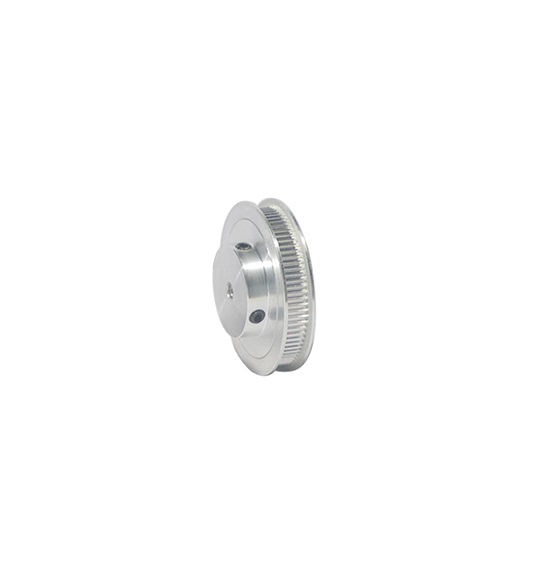

Зубчатый шкив GT2-10 d8 мм 20 зубьев для ремня

Для точной и надёжной передачи

Решение для линейных приводов, с шагом 2 мм и 20 зубьями, обеспечивает плавный ход и минимальный люфт в системах перемещения 3D‑принтеров и ЧПУ. Профиль GT2 с округлым зубом снижает проскальзывание и повышает повторяемость позиционирования, а внутренний диаметр 8 мм позволяет устанавливать шкив на соответствующие валы без доработок. Такая конфигурация рассчитана на работу с ремнём шириной 10 мм, что даёт больший запас по усилию и стабильности по сравнению с вариантами под 6 мм ремень.

20‑зубый шкив — универсальный выбор для осей X/Y в кареточных системах (включая CoreXY/HC) и лёгких линейных модулей: увеличенный радиус охвата ремнём снижает локальный изгиб и износ, а также помогает добиться предсказуемого шага перемещения на зуб. Благодаря ширине под 10 мм он лучше держит натяжение при высоких ускорениях и частых реверсах хода, сохраняя чистоту траекторий и геометрию деталей.

Шкив изготовлен из лёгкого и жёсткого алюминиевого сплава: низкая инерция ускоряет отклик привода, а жёсткость обода и ступицы поддерживает стабильность шага под нагрузкой. Закруглённый профиль зуба GT2 оптимизирован именно для линейного перемещения (а не для силовой передачи), поэтому в паре с качественным ремнём GT2 достигается минимальный паразитный люфт и ровный ход по всей длине оси.

Чем отличается от других версий

• 20 зубьев вместо 16T/18T — более плавное движение и уменьшенный изгиб ремня на малых шагах, что полезно для длинных осей
• Ширина ремня 10 мм — повышенная тяга и устойчивость к скручиванию по сравнению с моделями на 6 мм
• Двойные фланцы и два стопорных винта обеспечивают стабильную фиксацию и удержание ремня при реверсах

В сравнении с 16T, вариант на 20T уменьшает угловой шаг на валу и делает ход мягче на высоких скоростях; по сравнению с 18T — даёт немного больший эффективный диаметр и более комфортную обвязку длинных ремней при той же кинематике.

Преимущества в сборке

• Лёгкий и жёсткий алюминиевый сплав — оптимален для динамики узла
• Профиль GT2 специально для точного линейного перемещения — совместимость с ремнём GT2 и минимальный backlash
• Два винта фиксации (M4) — надёжная посадка на вал 8 мм даже при высоких ускорениях

• Двойной фланец удерживает ремень при перекосах и быстрых реверсах, снижая риск схода
• Посадка на вал 8 мм подходит для шаговых и сервомоторов с соответствующим диаметром вала (например, часть NEMA23) и для промежуточных валов в редукторах
• Совместим с большинством зубчатых ремней GT2 шириной 10 мм из неопрен/стекл. корда или полиуретана/сталь (обратите внимание на радиус изгиба ремня по паспорту производителя)

Практические рекомендации

• Перед установкой проверьте соосность шкива и направляющих, а также положение ремня по центру фланцев
• Фиксируйте шкив на плоской части вала (если есть) — это повысит сопротивление провороту
• Затягивайте стопорные винты поочерёдно, с равномерным усилием; используйте фиксатор резьбы среднего класса удержания
• Натягивайте ремень до устранения проскальзывания и «струны», избегая избыточного натяжения, которое повышает нагрузку на подшипники

Дополнительно

• Шаг на окружности: 2 мм × 20 зубьев = 40 мм на один оборот (для оценки кинематики)
• Расчётный диаметр по шаговой окружности ≈ 12,7 мм; внешний диаметр может незначительно отличаться в зависимости от производителя
• Комплектация: шкив с предустановленными винтами; шестигранный ключ, ремень и вал в комплект не входят
