A2212 2200KV + HW30A + 6035
Мотор · регулятор · воздушные винты

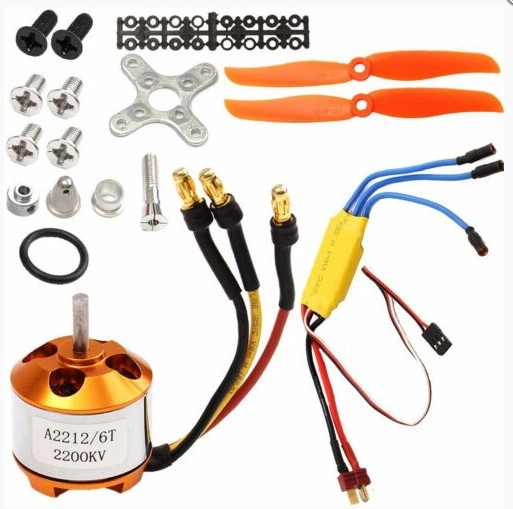

Набор A2212 2200KV объединяет бесколлекторный мотор, регулятор оборотов HW30A и воздушные винты 6035 для сборки небольшого винтового привода. На фото показан мотор A2212/6T 2200KV с тремя фазными выводами, регулятор с силовым и управляющим кабелями, два пропеллера и монтажные принадлежности. Аккумулятор и устройство управления подбираются отдельно. Перед запуском проверяют питание, направление вращения, крепление винта и нагрузку установки.
Для сборки одного привода. Совместимость с моделью определяется креплением, питанием и рабочей нагрузкой.
Маркировка показана на моторе.
Три силовых выхода к мотору.
Номинальный размер 6 × 3,5 дюйма.
Что даёт этот комплект
Мотор и регулятор уже подобраны по базовому типу подключения: трёхфазный бесколлекторный привод управляется через ESC. Набор удобен для небольших радиоуправляемых самолётов, учебных стендов и самостоятельных винтовых установок. Для запуска понадобится источник питания и управляющий сигнал от совместимого приёмника, контроллера или сервотестера.
Мотор рассчитан на вращение, а не на удержание заданного угла. Для управления положением механизма потребуются обратная связь и соответствующая система управления. Сам по себе HW30A не превращает мотор в сервопривод или шаговый двигатель.
Состав и основные обозначения
| Мотор | A2212/6T 2200KV; бесколлекторный, внешний ротор |
|---|---|
| Скоростная постоянная | 2200 об/мин на вольт (KV) |
| Регулятор | HW30A, обозначение класса 30 А |
| Воздушные винты | 6035; на фотографии показаны 2 шт. |
| Размер винта | Номинально 6 × 3,5 дюйма: диаметр × шаг |
| Подключение мотора | 3 фазных провода с отдельными разъёмами |
| Дополнительно на фото | Крестовина, крепёж, элементы пропадаптера и посадочные вставки |
Число 30 А относится к обозначению регулятора и не является допустимым постоянным током мотора. Реальная нагрузка зависит от винта, напряжения и охлаждения. Два винта в наборе не следует автоматически считать парой противоположного вращения: перед сборкой сверяйте их маркировку и профиль.

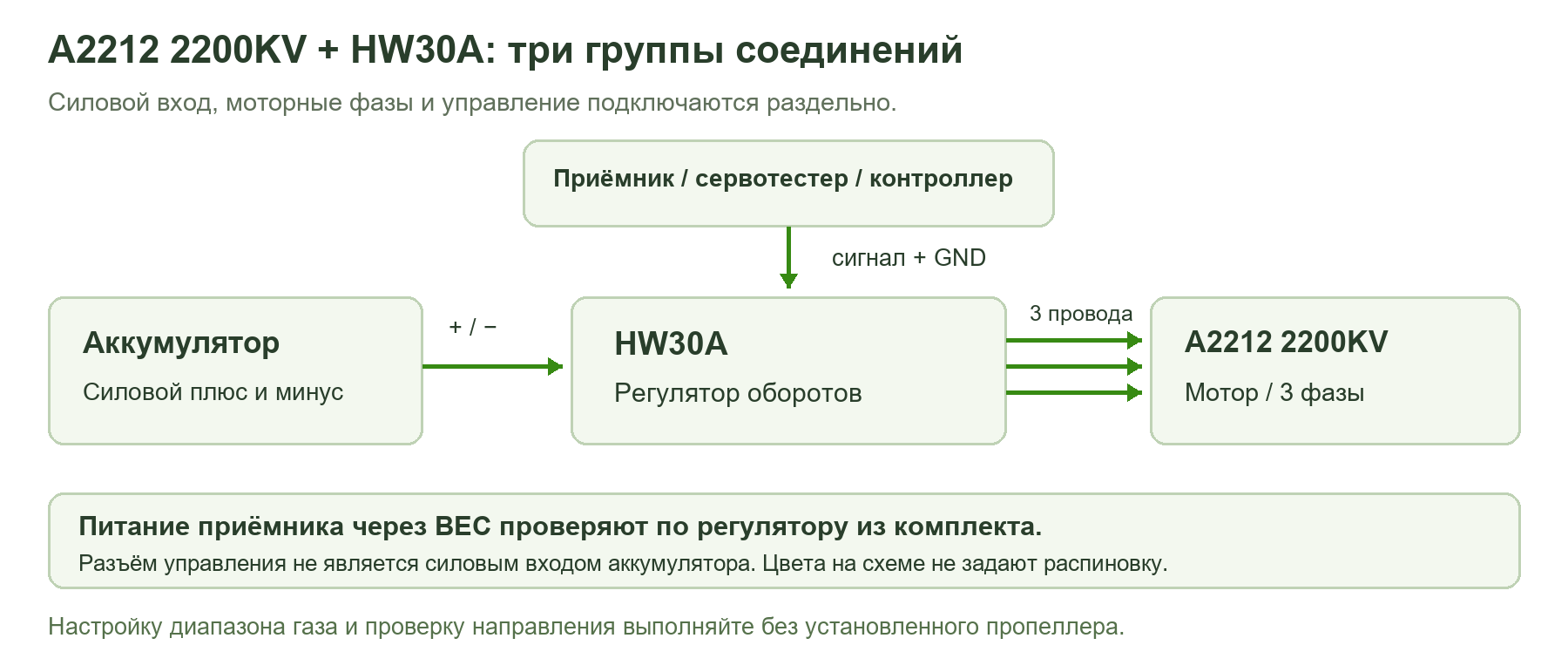

Подключение мотора и регулятора
Три провода двигателя соединяют с тремя моторными выходами ESC. Питание подают на предназначенную для аккумулятора силовую пару регулятора. Не ориентируйтесь только на красный или чёрный цвет со стороны мотора: его три вывода являются фазными, а не прямыми выводами питания.
Тонкий управляющий кабель подключают по распиновке регулятора и принимающего устройства. Если используется BEC для питания приёмника, проверьте его напряжение и допустимую нагрузку именно у регулятора из вашей поставки. Нельзя объединять выходы нескольких источников питания без предусмотренной для этого схемы.
Для изменения направления обычного бессенсорного мотора меняют местами любые две фазы при отключённом аккумуляторе. Само направление вращения двигателя и подходящее направление воздушного винта проверяются раздельно.

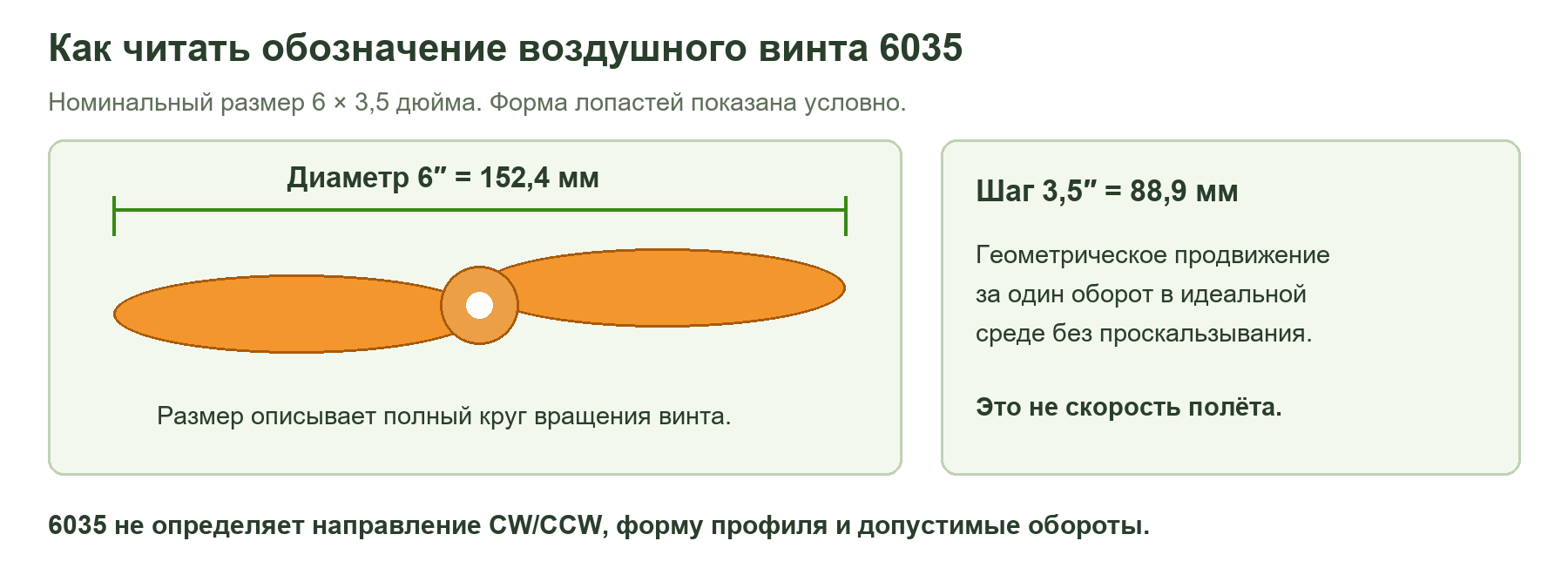

Что означает размер 6035
Диаметр 6 дюймов соответствует 152,4 мм и определяет необходимый свободный круг вокруг оси. Шаг 3,5 дюйма — геометрическая характеристика лопастей. Он не позволяет напрямую вычислить реальную скорость модели: она зависит от обтекания, скольжения и режима работы.
При установке проверьте посадочную втулку, центровку и фиксацию адаптера. Винт не должен задевать раму, провода или соседние детали. Балансировка и отсутствие биения особенно важны для двигателя 2200KV.
Подбор питания и проверка нагрузки
KV показывает скоростную постоянную мотора, а не мощность или тягу. Например, произведение 2200KV × 11,1 В даёт около 24 420 об/мин как оценку холостого хода. Под нагрузкой обороты изменяются; это вычисление не является разрешённым пределом для пропеллера.
Аккумулятор выбирают по допустимому диапазону всей связки: мотор, ESC и винт. Перед использованием сверяйте маркировку и инструкцию регулятора из комплекта. Нельзя переносить напряжение и режимы с другого HW30A только по похожей жёлтой оболочке.
Первую проверку с винтом проводят на надёжно закреплённой установке с измерением потребления. После изменения винта или питания измерение повторяют. Обеспечьте обдув регулятора и мотора; повышение мощности батареи само по себе не делает привод мощнее или безопаснее для длительной нагрузки.
Порядок первого запуска
- Закрепите двигатель и изолируйте силовые контакты. Воздушный винт пока не устанавливайте.
- Проверьте распиновку, полярность питания и начальное положение газа. Настройте диапазон управления по инструкции конкретного ESC.
- Коротко запустите мотор на малой скорости и проверьте направление. Затем полностью отключите аккумулятор.
- Установите подходящий винт, проверьте крепление и свободное вращение. Выполните контролируемый тест с измерением тока и наблюдением за нагревом.
