A2212 2700KV
A2212/5T · вал 3,17 мм · отдельный регулятор

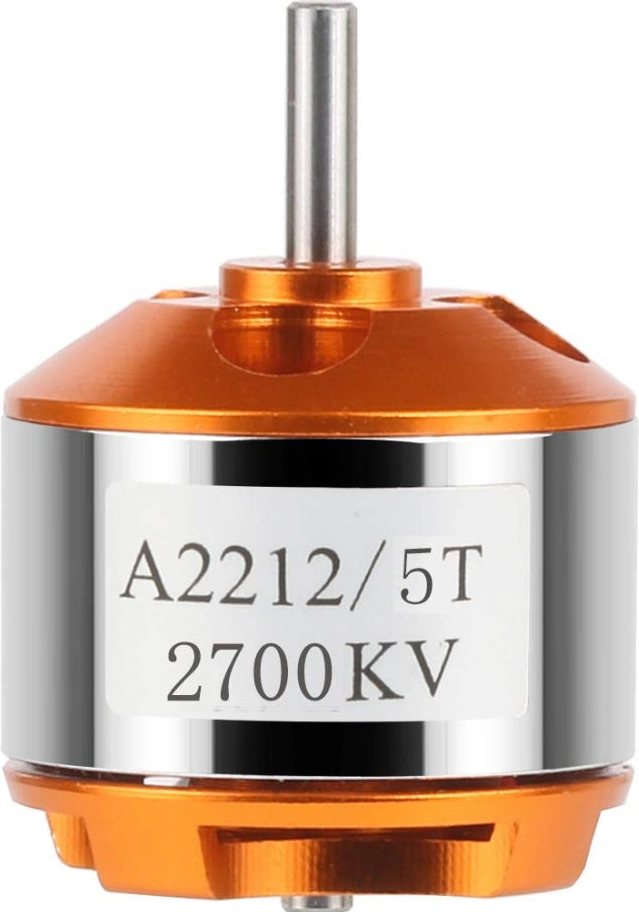

A2212 2700KV — высокооборотистое исполнение бесколлекторного мотора A2212 с маркировкой A2212/5T 2700KV. Внешний ротор, три фазных вывода и вал 3,17 мм позволяют использовать его в компактном винтовом приводе с подходящим ESC. Это версия для осознанного подбора оборотов и нагрузки: перед работой с винтом проверяют его допустимую скорость, фактический ток и нагрев силовой установки.
Сверяйте значение KV на этикетке: разные обмотки A2212 требуют отдельного подбора нагрузки.
Скоростная постоянная этой обмотки.
Для совместимого пропадаптера.
Работа через внешний ESC.
Особенности исполнения 2700KV
Среди вариантов A2212 1000KV, 1400KV и 2200KV эта версия имеет наибольшую расчётную скорость холостого хода при равном напряжении. Она подходит для проектов, в которых обороты важнее возможности разместить большой воздушный винт. При переходе с 2200KV расчётная скорость возрастает примерно на 23%, но это не равнозначно росту тяги на тот же процент.
На высоких оборотах особенно важны центровка адаптера, состояние подшипников и балансировка винта. Даже небольшой перекос создаёт вибрацию. Если силовая установка начала заметно вибрировать, не пытайтесь исправить это увеличением газа: остановите мотор и проверьте механическую сборку.
Параметры для подбора
| Исполнение на фото | A2212/5T 2700KV |
|---|---|
| Тип | Бесколлекторный трёхфазный мотор с внешним ротором |
| Скоростная постоянная | 2700 об/мин на вольт (KV) |
| Вал | 3,17 мм — по таблице семейства в карточке товара |
| Питание установки | 2–3S LiPo — по таблице семейства; через совместимый ESC |
| Подключение мотора | 3 фазных провода |
| Управление | Отдельный регулятор для бесколлекторного мотора |
Число KV характеризует связь напряжения и скорости холостого хода. Оно не задаёт мощность, ток или тягу. Значение «2212» в названии также не следует принимать за наружные габариты корпуса или размеры крепления.
Вал, адаптер и крепление
Перед покупкой сопоставьте отверстия моторамы, длину крепёжных винтов и доступное пространство вокруг вращающегося корпуса. Винты не должны упираться в обмотки. После затяжки убедитесь, что ротор свободно поворачивается и не задевает крепление.

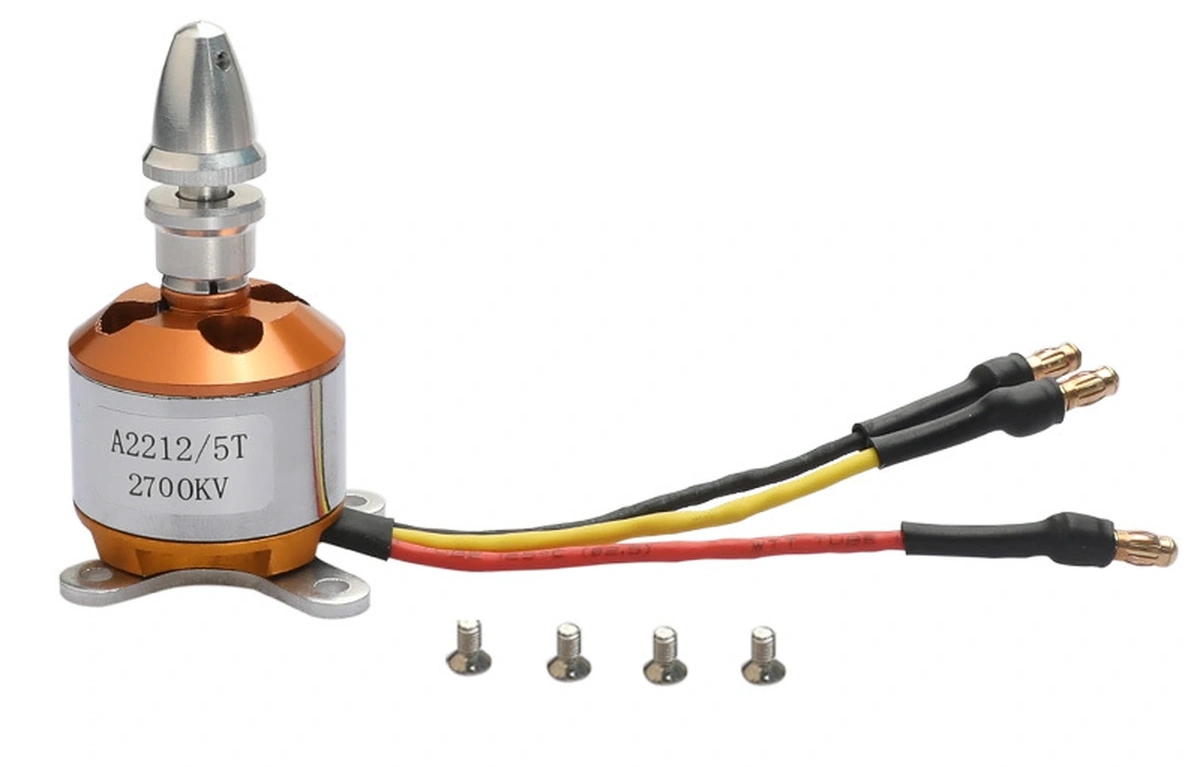

Вал и посадка воздушного винта соединяются через соответствующий адаптер. Диаметр вала 3,17 мм не означает, что отверстие в пропеллере тоже должно иметь такой размер: посадку определяет установленный адаптер. Проверьте центровку, затяжку и отсутствие биения. Показанные аксессуары помогают понять способ монтажа; регулятор, аккумулятор и винт приобретаются отдельно.
Как подключается силовая установка

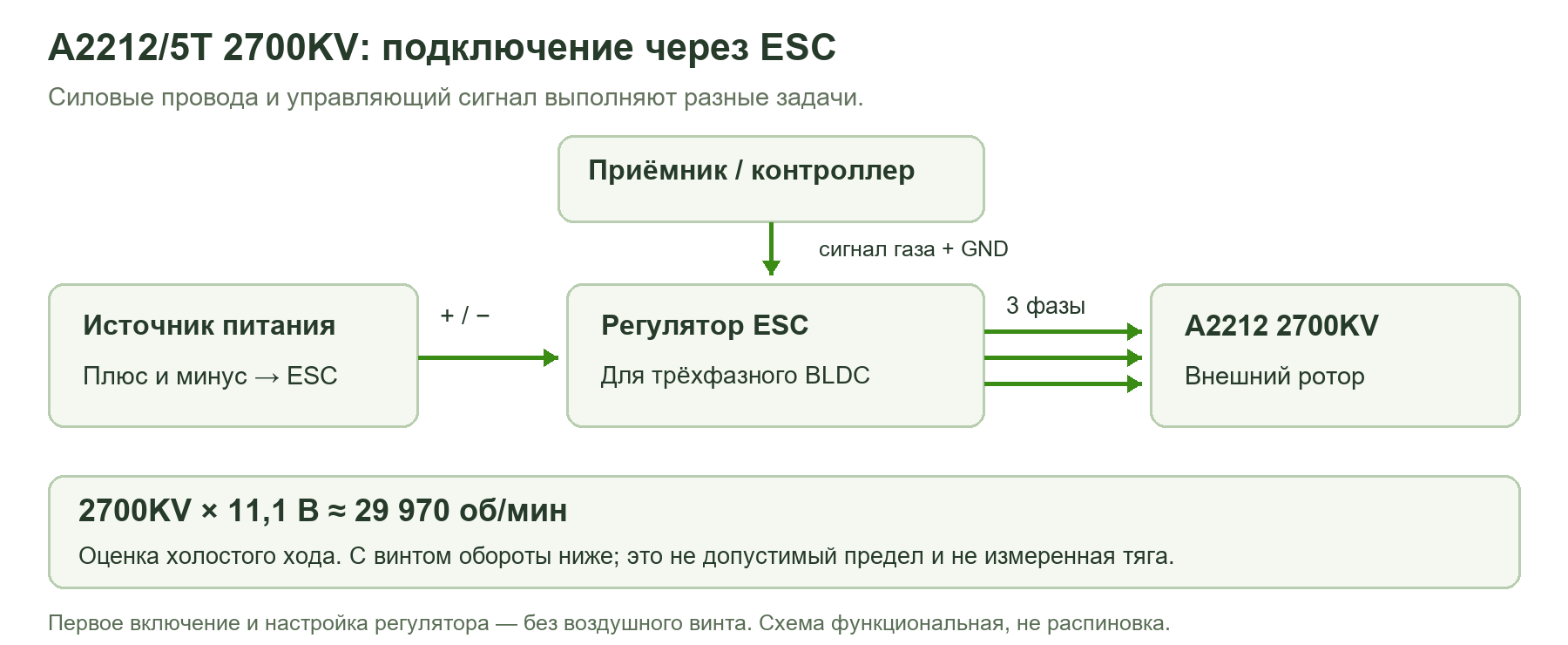

Аккумулятор подключается к силовому входу ESC с соблюдением полярности. Три выхода регулятора соединяются с тремя проводами мотора. Красный, чёрный и жёлтый провода со стороны двигателя являются фазными: это не прямые выводы «плюс», «минус» и «сигнал». Подключать их непосредственно к аккумулятору нельзя.
Для изменения направления обычного бессенсорного трёхфазного мотора меняют местами любые две фазы при отключённом питании. Управляющий кабель ESC соединяют с совместимым приёмником, контроллером или сервотестером. Назначение контактов и наличие питания BEC проверяют по конкретному регулятору.
Выбор регулятора и пропеллера
Подбирайте ESC по поддерживаемому напряжению, управляющему сигналу и допустимому току с запасом относительно измеренной нагрузки. Максимальный ток регулятора не является паспортным током двигателя. Функции тормоза, отсечки и порядок калибровки зависят от модели ESC.
Диаметр, шаг и профиль винта влияют на потребление и тягу. После изменения любого из этих параметров, числа ячеек аккумулятора или KV мотора проверяйте режим заново. Для повторяемого результата фиксируйте конкретный винт, напряжение под нагрузкой и показания ваттметра. Одной таблицы винтов для всего семейства A2212 недостаточно, чтобы гарантировать безопасный режим каждого исполнения.
Первый запуск
- Снимите воздушный винт. Закрепите мотор, изолируйте разъёмы и убедитесь, что провода не касаются вращающейся части.
- Настройте управление. Выполните калибровку диапазона газа по инструкции ESC и коротко проверьте направление на малой скорости.
- Проверьте винт. При отключённом аккумуляторе установите сбалансированный пропеллер подходящего направления и надёжно зафиксируйте его.
- Проверьте нагрузку. На закреплённой установке измерьте потребление и контролируйте нагрев. Обдув двигателя и регулятора должен сохраняться в рабочем положении.
