MKS Mini12864 V3.0
128×64 точки · RGB-подсветка · энкодер и SD
MKS Mini12864 V3.0 — компактная панель управления 3D-принтером с графическим экраном 128×64 точки, поворотным энкодером, SD-картридером и регулируемой RGB-подсветкой. Она позволяет видеть состояние печати и работать с меню рядом с принтером. Панель подключается к совместимой плате через EXP1 и EXP2 и поддерживается Marlin и Klipper после настройки прошивки.
Поворот ручки перемещает выделение по пунктам меню, нажатие подтверждает выбор. Дисплей удобен для самосборного принтера, ремонта или переноса управления на переднюю стенку корпуса. Он отображает интерфейс основной электроники: собственную прошивку сенсорного терминала или Linux-компьютер эта панель не заменяет.
Температуры, состояние задания и доступные команды — без обращения к компьютеру для каждого действия.

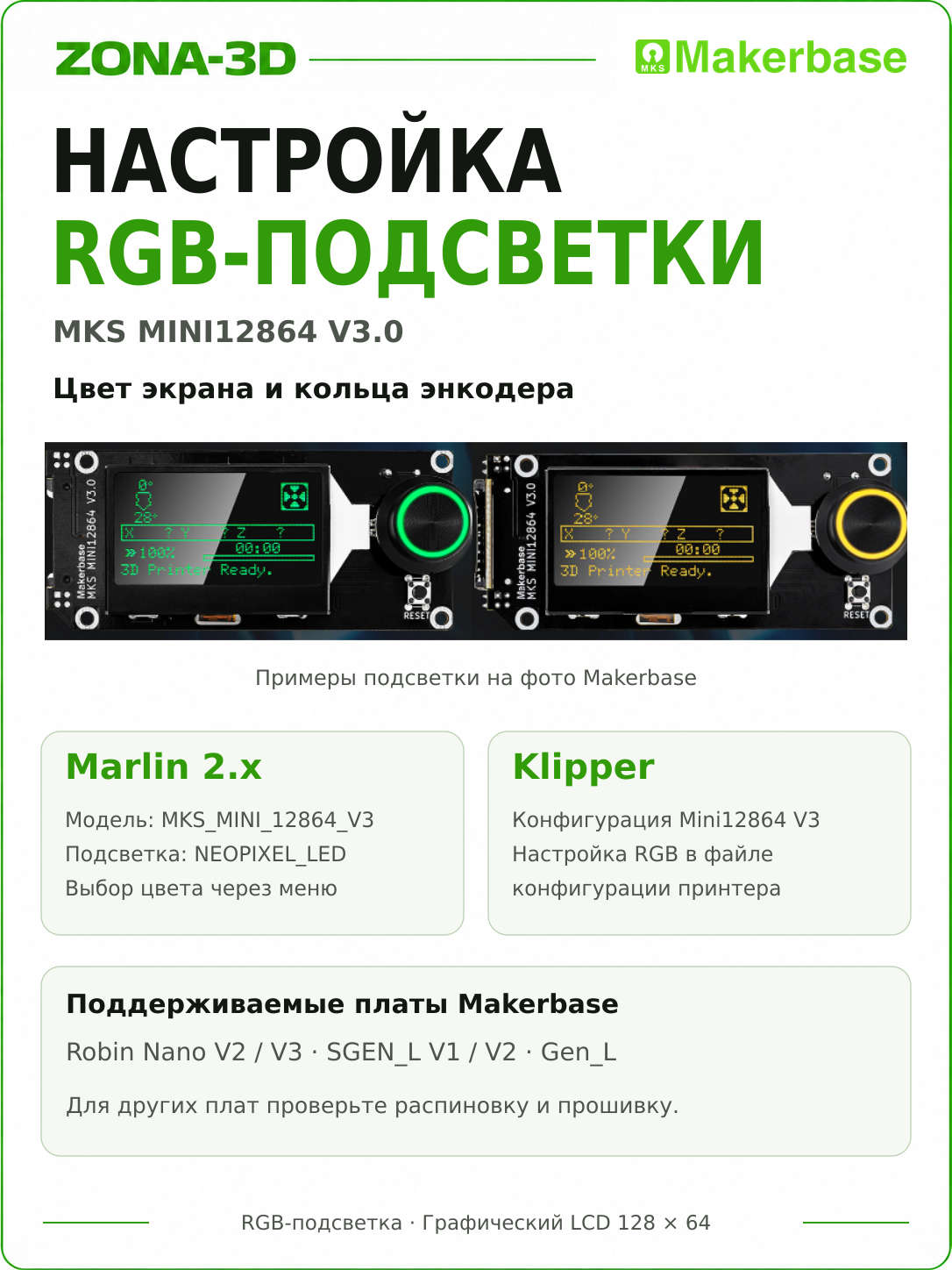

Цвет экрана и кольца энкодера задаётся через поддерживаемые настройки прошивки.

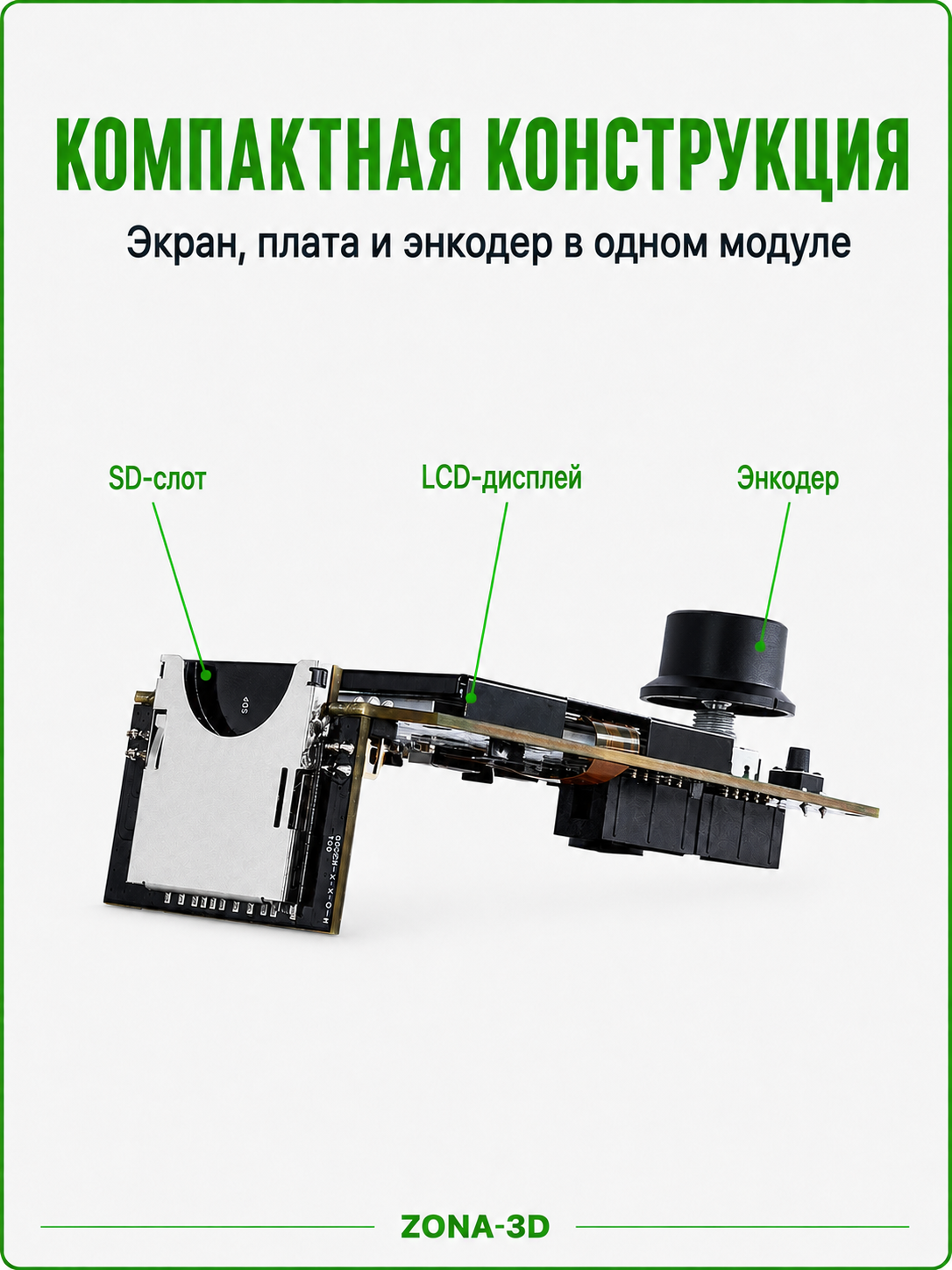

Экран, органы управления и SD-картридер объединены в одной панели.
Что даёт графический экран
На поле 128×64 точки прошивка размещает текст, значки и данные о печати. Небольшой экран подходит для температуры сопла и стола, выбора задания, изменения скорости и ручных перемещений. Набор пунктов определяется конфигурацией принтера: сама установка дисплея не добавляет датчик, автоматическую калибровку или функции, которых нет в основной электронике.
Эта версия рассчитана на управление энкодером. Сенсорного ввода, HDMI и самостоятельного веб-интерфейса у неё нет. Для принтера с Klipper панель дополняет интерфейс хоста и даёт локальное управление рядом с механизмом.
Характеристики
| Модель | Makerbase MKS Mini12864 V3.0 |
|---|---|
| Экран | Графический LCD, 128×64 точки |
| Контроллер LCD | ST7567 |
| Подсветка | Адресуемая RGB, драйвер WS2811 |
| Обмен с платой | SPI; подключение через EXP1 и EXP2 |
| Логические сигналы | Совместимость с уровнями 3,3 и 5 В по документации Makerbase; это не напряжение силового питания принтера |
| Управление | Поворотный энкодер с нажатием, кнопка Reset, зуммер |
| Карта памяти | SD-слот на плате панели; работа зависит от прошивки |

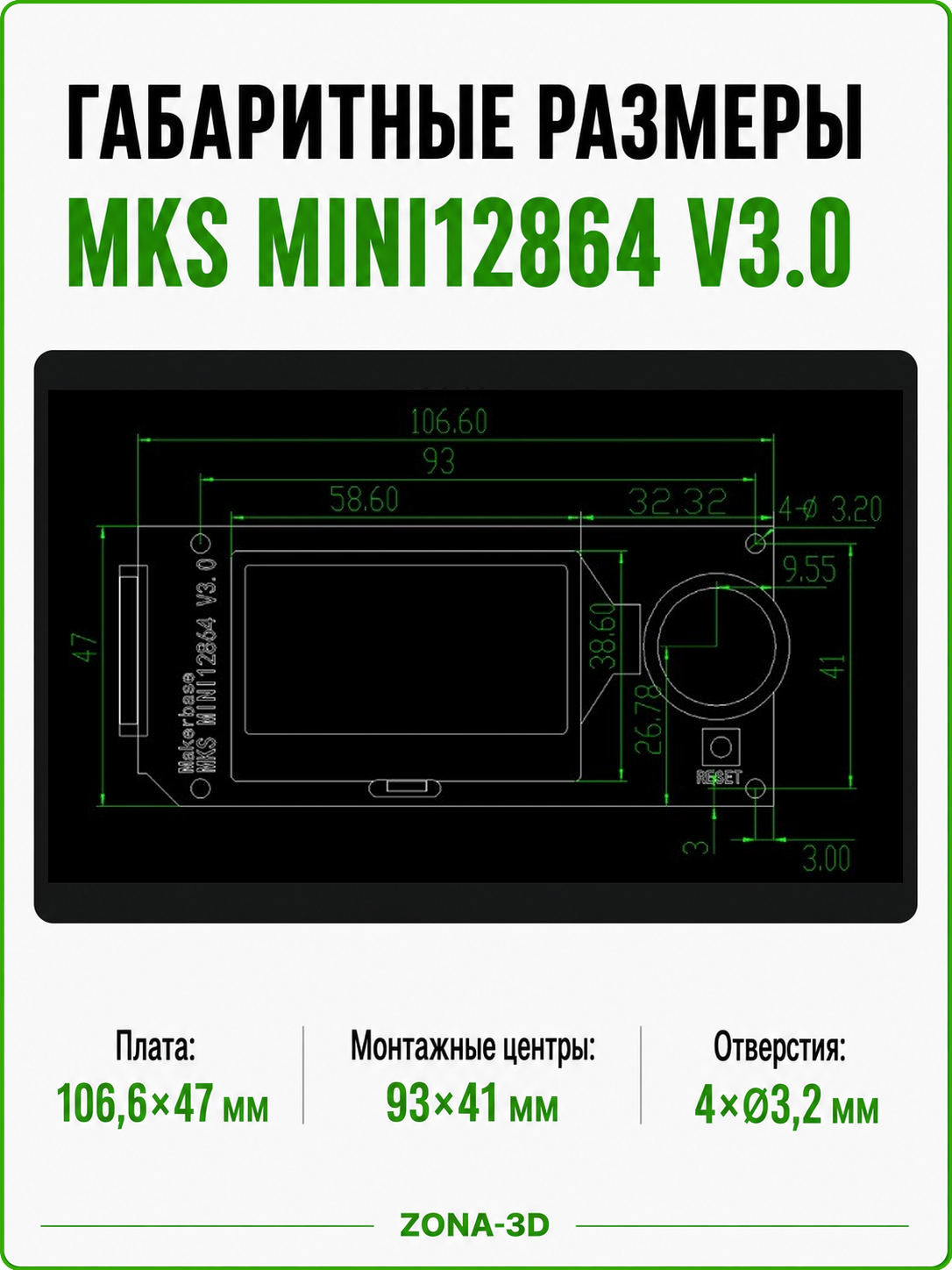

| Габариты основной платы | 106,6×47 мм; SD-плата выступает за этот контур |

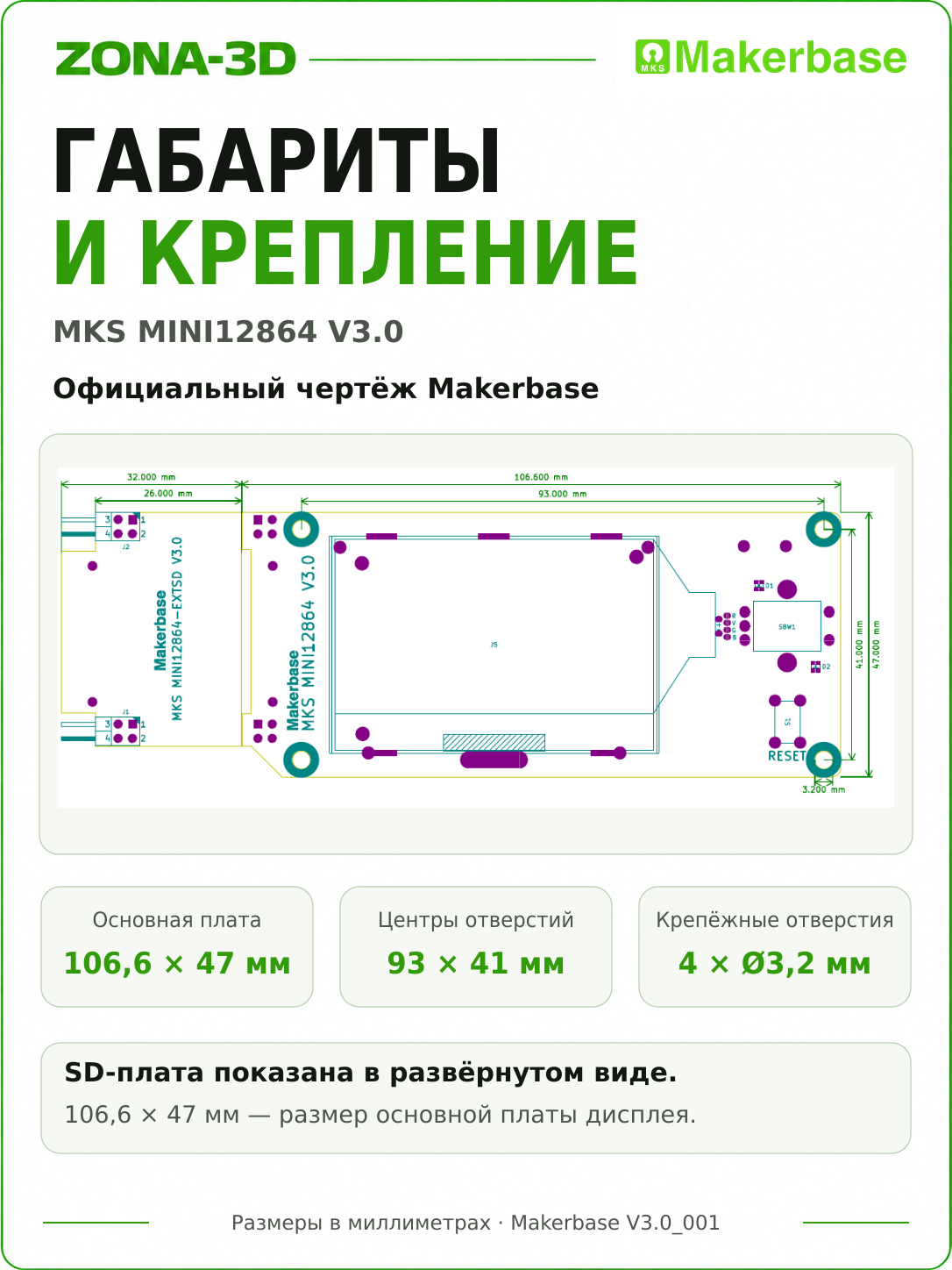

| Крепление | Межцентровые расстояния 93×41 мм, отверстия 3,2 мм по чертежу V3.0 |
| Прошивки | Marlin 2.x и Klipper с соответствующей конфигурацией |
Чем V3.0 отличается от ранних Mini12864
| Особенность | MKS Mini12864 V3 | MKS Mini12864 V1.x/V2.x |
|---|---|---|
| LCD | ST7567 | ST7565R |
| Подсветка | Регулируемая RGB, WS2811 | Белая, без такого RGB-управления |
| Профиль Marlin | MKS_MINI_12864_V3 | MKS_MINI_12864 |
Название Mini12864 используется для нескольких семейств плат. При замене сверяйте производителя, версию, расположение SD-слота и электрическую схему. Похожий внешний вид или одинаковые десятиконтактные колодки не означают, что старые шлейфы и настройки подходят без проверки.
Разъёмы и место для установки
На обратной стороне расположены EXP1 и EXP2, электроника дисплея и SD-картридер. Предусмотрите свободное место для шлейфов, ручки и извлечения карты. Чертёж основной платы не включает весь объём выступающих разъёмов и установленной ручки.
Makerbase выпускает варианты расположения SD-слота. До изготовления корпуса проверьте реальную ориентацию картридера у выбранной поставки. Плата должна крепиться на стойках; металлические детали корпуса не должны касаться контактных площадок и пайки.

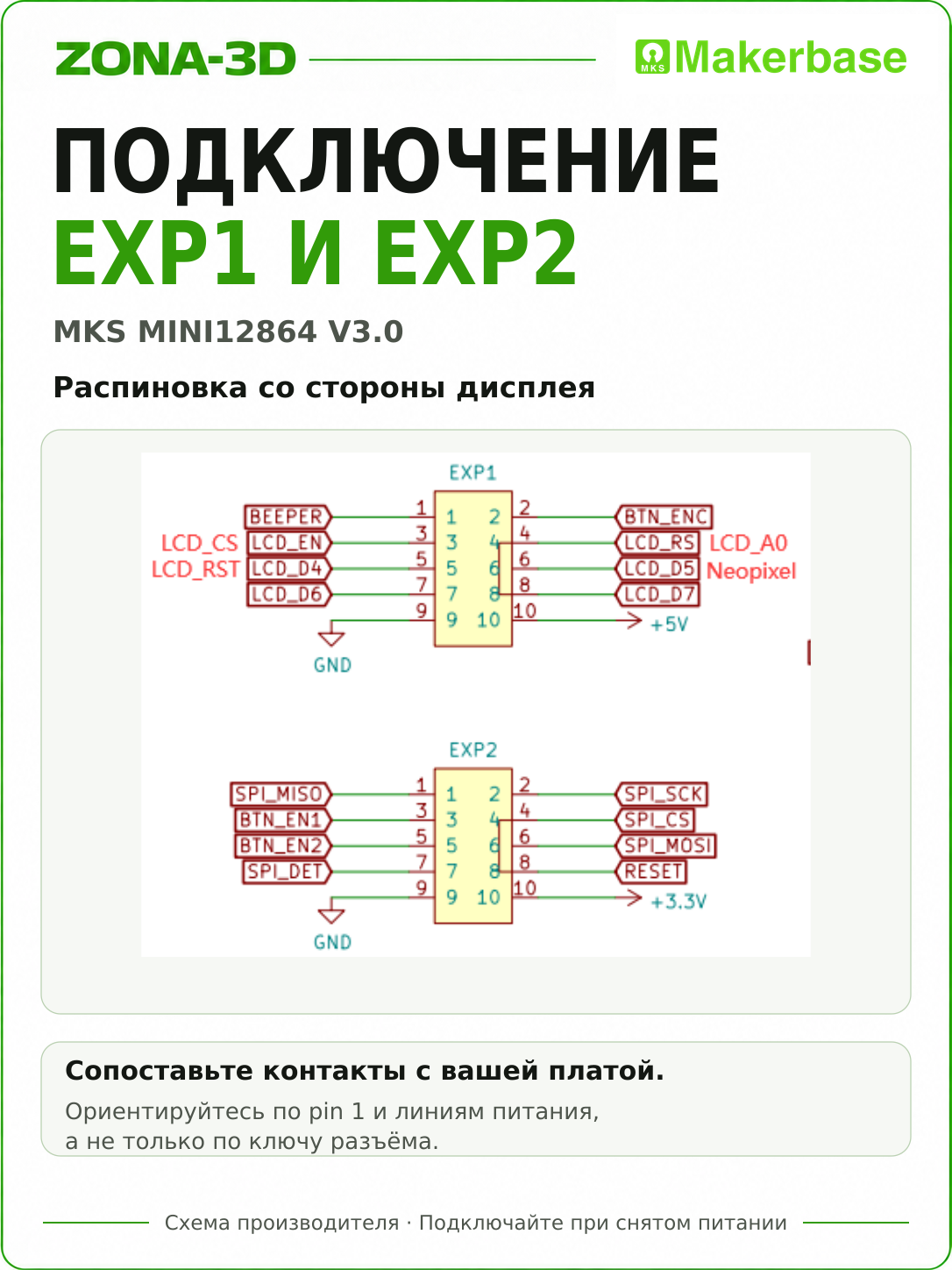

Подключение к управляющей плате
- Полностью отключите питание принтера, включая USB, если через него питается электроника.
- Найдите схему EXP-разъёмов конкретной управляющей платы. Сопоставьте питание, землю, номер первого контакта и сигналы.
- Подключите два шлейфа к соответствующим разъёмам, без смещения на ряд контактов и без натяжения.
- Закрепите панель, проверьте доступ к SD-карте и только затем переходите к включению.
Настройка Marlin
В конфигурации Marlin выберите MKS_MINI_12864_V3 и включите NEOPIXEL_LED для адресуемой подсветки. Для чтения файлов с картридера требуется поддержка носителя — SDSUPPORT; на платах с несколькими слотами дополнительно проверьте выбор нужного SD-подключения.
Сначала соберите прошивку для своей основной платы и проверьте меню, энкодер и подсветку. Цвет можно менять через доступное меню освещения либо командой M150 при соответствующей конфигурации. Например, M150 R255 U0 B0 задаёт красный цвет в актуальном синтаксисе Marlin: U — зелёный канал, B — синий. В старом README Makerbase приведён другой порядок букв, поэтому ориентируйтесь на документацию вашей версии Marlin.
Настройка Klipper
Официальный пример Makerbase содержит секцию [display] с lcd_type: uc1701, управлением энкодером и секцию [neopixel mks_mini12864]. Название программного драйвера uc1701 не меняет аппаратную маркировку ST7567. В примере используются три адресуемых элемента, порядок RGB и начальный белый цвет.
Имена EXP1_3 и другие обозначения в примере должны быть связаны с реальными выводами вашей платы через её конфигурацию. Не копируйте чужие номера GPIO. После проверки схемы подключите файл через include либо перенесите нужные секции, избегая дубликатов.
Обычный рабочий процесс Klipper использует файлы на хосте через virtual_sdcard. Наличие физического SD-слота панели само по себе не означает, что Klipper будет читать задания именно с него.
Проверка первого запуска и типичные симптомы
| Симптом | С чего начать |
|---|---|
| Подсветка есть, изображения нет | Проверить модель дисплея, выводы SPI и Reset, соединения EXP и настройки контраста прошивки. |
| Экран работает, цвет не меняется | Проверить поддержку NeoPixel, назначенный выход и конфигурацию цепочки RGB. |
| Энкодер работает в обратную сторону | Проверить порядок двух сигналов энкодера в конфигурации; не переставлять кабели произвольно. |
| Карта не видна | В Marlin проверить SDSUPPORT, выбор слота и соединение EXP2; в Klipper уточнить источник файлов на хосте. |
Первые перемещения выполняйте небольшими шагами, когда зона движения свободна. Проверьте, что меню показывает правдоподобные температуры и нажатие энкодера действительно выбирает нужный пункт. Ошибки датчиков или приводов устраняются в конфигурации принтера, а не настройкой дисплея.
Что проверить перед покупкой и документация
Уточните версию основной платы, наличие двух совместимых EXP-разъёмов, выбранную прошивку и место в корпусе. Комплектность шлейфов и аксессуаров проверяйте для текущей поставки; фотографии показывают конструкцию панели и не обещают карту памяти или корпус в комплекте.
