BIGTREETECH
TFT35-E3 V3.0.1
3,5″ · 480×320 · Touch и LCD12864
BIGTREETECH TFT35-E3 V3.0.1 — цветная сенсорная панель 3,5 дюйма с разрешением 480×320 для управления совместимым 3D-принтером. Она объединяет собственный интерфейс Touch по UART и эмуляцию LCD12864 с поворотным энкодером. Формат E3 рассчитан на компоновку штатного экрана Ender 3; электрическое подключение и доступные функции зависят от управляющей платы и её прошивки.
В Touch-режиме экран обрабатывает меню своим 32-битным микроконтроллером и обменивается командами с принтером. В режиме LCD12864 он показывает классический интерфейс прошивки контроллера. Это позволяет выбрать привычный способ управления, не меняя панель.
Сенсорное меню или классический интерфейс с энкодером в зависимости от выбранного режима.
В Touch-режиме панель может передавать задания с собственных носителей по UART.
Компоновка для установки на место экрана Ender 3 при проверке креплений и зазоров.
Назначение и выбор версии
TFT35-E3 используют при модернизации принтера или сборке панели с локальным доступом к температурам, перемещениям, подготовке пластика и заданиям печати. Доступность конкретной команды определяется прошивкой принтера: наличие кнопки в меню не добавляет машине отсутствующий датчик или функцию.
Обозначение E3 относится к форме и компоновке дисплея. Обычный TFT35 V3.0.1 имеет другие размеры и крепления, а TFT35 SPI V2.1 работает с Linux-хостом по другой схеме. Совпадения диагонали недостаточно для взаимозаменяемости.
Основные характеристики
| Модель карточки | BIGTREETECH TFT35-E3 V3.0.1 |
|---|---|
| Дисплей | Цветной TFT, 3,5 дюйма, 480×320 точек |
| Управление | Сенсор и поворотный энкодер с нажатием |
| Режимы | Touch через UART; эмуляция LCD12864 через EXP |
| Питание | 5 В DC |
| Порт Touch | RS232 на дисплее, подключение к совместимому TFT/UART-порту платы |
| Порты LCD12864 | EXP1 + EXP2 либо EXP3 для совместимой схемы E3 |
| Носители панели | SD-карта и USB-накопитель; печать с них в Touch-режиме |
| Контроллер | 32-битный; вариант прошивки выбирается по маркировке STM32/GD32 |

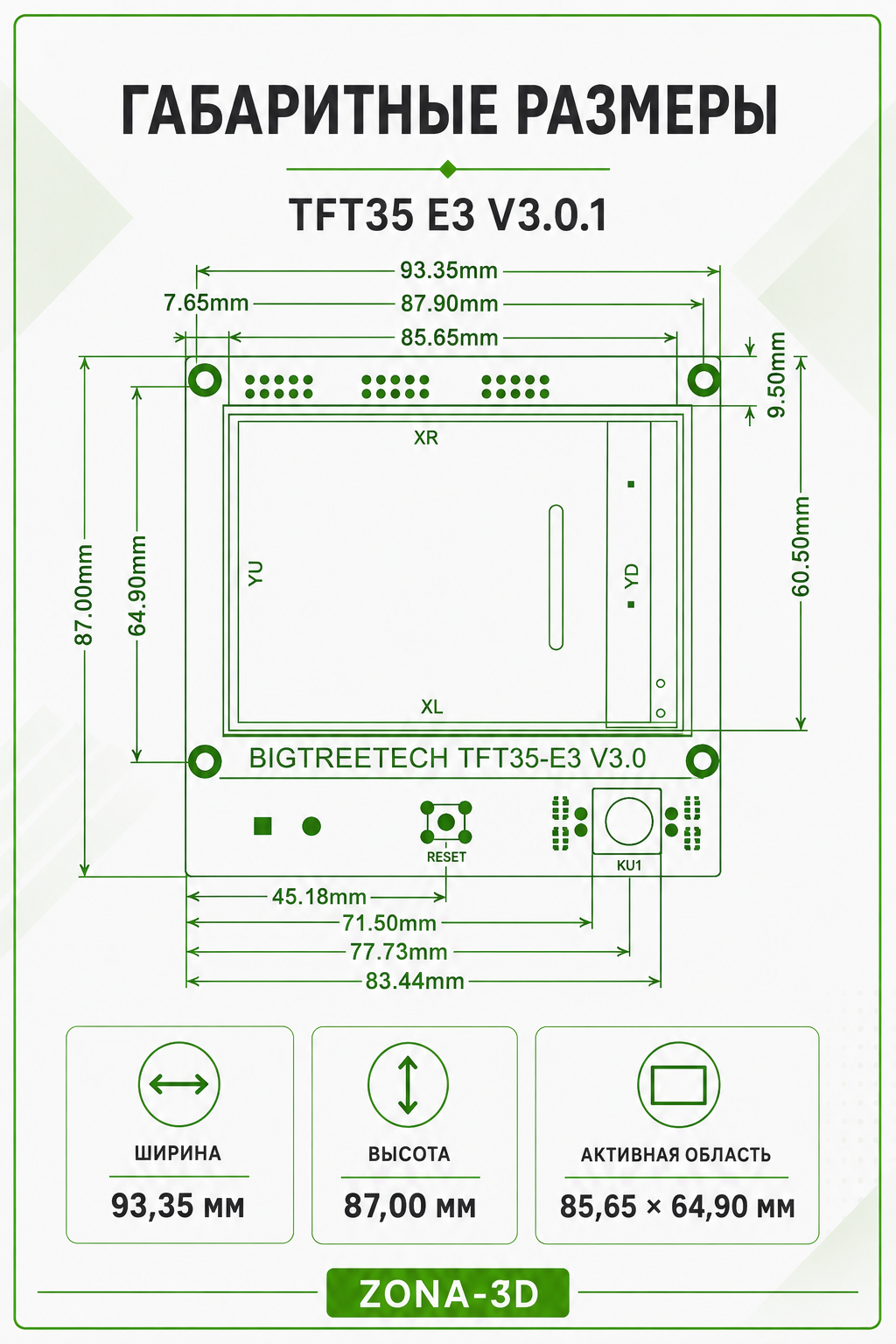

| Габарит семейства E3 | 93 × 87 мм по спецификации; точный монтаж — по чертежу и своей плате |

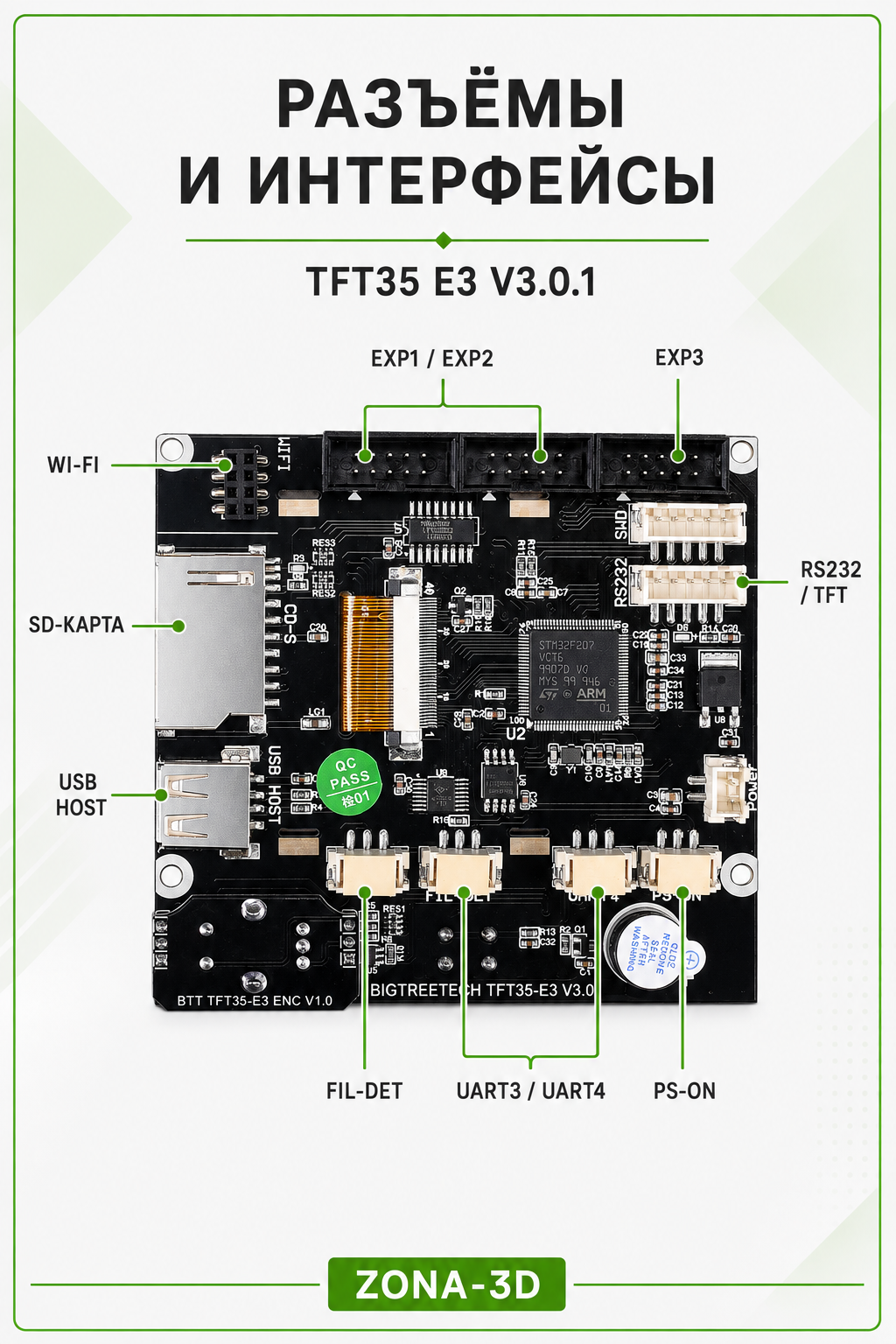

| Расширение | WIFI, FIL-DET, PS-ON, дополнительные UART |
В аппаратном руководстве семейства V3.0 описан STM32, а на текущей фотографии V3.0.1 виден GD32. Не выбирайте файл обновления только по надписи TFT35 на лицевой стороне.

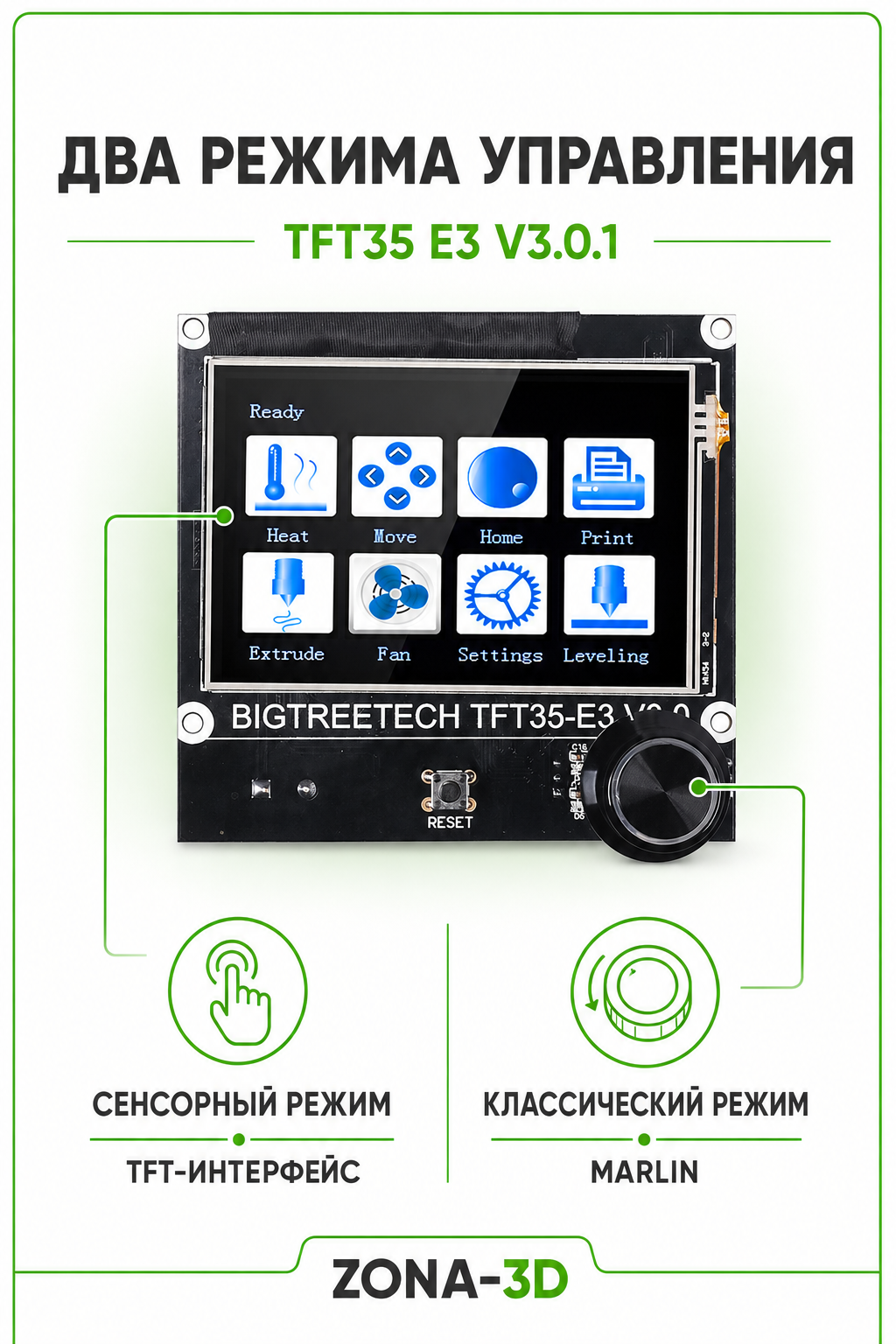

Touch и LCD12864: в чём различие
| Параметр | Touch | LCD12864 |
|---|---|---|
| Интерфейс | Собственное меню дисплея | Меню управляющей прошивки |
| Управление | Сенсорные кнопки | Поворот и нажатие энкодера |
| Связь | Последовательный кабель UART | EXP-шлейфы |
| Печать с носителей панели | SD/USB через UART | Не является автоматической функцией этого режима |
Меню выбора режима вызывается удержанием кнопки энкодера; в руководстве указано удержание порядка трёх секунд. Переключение меняет интерфейс, но не создаёт отсутствующее физическое соединение. Например, при подключении только UART Touch может работать, а LCD12864 останется без меню.

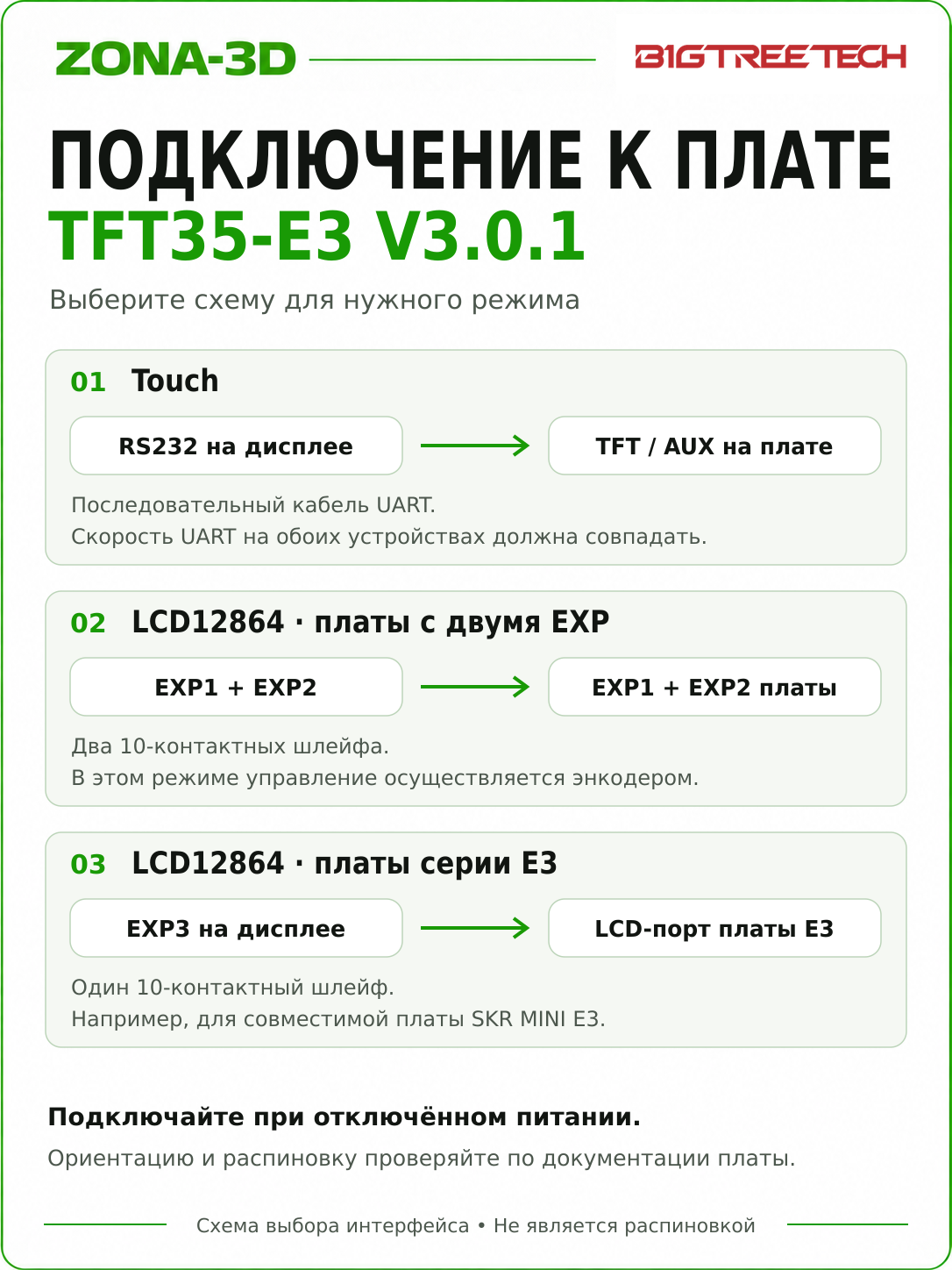

Подключение к управляющей плате
Для Touch порт RS232 панели соединяют с предусмотренным для дисплея UART-разъёмом контроллера. Название и порядок контактов на платах различаются, поэтому ориентируйтесь на документацию обеих сторон. RX/TX, питание, земля и линия сброса должны соответствовать назначению кабеля.
Для обычного LCD12864-подключения используются EXP1 и EXP2. У совместимых плат E3 с одним LCD-разъёмом применяется EXP3 дисплея. Это альтернативы внутри режима эмуляции, а не требование подключить все три EXP одновременно.
Настройка Marlin
Для Touch активируйте в прошивке принтера тот последовательный порт, к которому подключён экран, и задайте одинаковую скорость UART на обеих сторонах. Номер SERIAL_PORT определяется контроллером: универсального значения для всех SKR и Ender 3 нет.
Для LCD12864 официальный README TFT рекомендует REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER при двух EXP либо CR10_STOCKDISPLAY для совместимой E3-схемы с одним шлейфом. Одновременно выбирают только подходящий профиль дисплея.
Текущий проект TouchScreenFirmware указывает Marlin 2.1.1 как минимальную версию для описанного набора зависимостей. Автоотчёты температур и позиции, EEPROM, диалоги с хостом и другие возможности включаются по списку проекта и потребностям принтера. Простое появление меню не подтверждает работу всех функций.
Прошивка экрана и тип микроконтроллера
Перед обновлением прочитайте маркировку платы и большого микроконтроллера сзади. Для TFT35-E3 нужны сборки семейства E3; варианты GD и STM32 различаются. Прошивка обычного TFT35, TFT35-B1 или SPI-панели не выбирается по внешнему сходству.
- Сохраните пользовательские настройки и выберите файлы для своей модели и MCU.
- Подготовьте SD-карту FAT32 объёмом не более 8 ГБ, как рекомендует проект прошивки.
- Скопируйте подходящий файл
.bin, папку ресурсовTFT35и согласованныйconfig.iniв корень карты. - Установите карту в слот дисплея и выполните обновление по инструкции проекта.
- Проверьте результат, калибровку касаний, язык и скорость последовательного порта.
Не переименовывайте бинарный файл произвольно и не прерывайте питание. Неполный набор шрифтов и значков может привести к отсутствующим символам. USB-накопитель поддерживает обновление отдельных ресурсов, но бинарная прошивка загружается с SD.
Носители, расширения и ограничения
SD/USB на панели относятся к её собственному контроллеру. В Touch-режиме экран читает G-code и передаёт его принтеру; SD-слот основной платы остаётся отдельным устройством. Для работы с носителем основной платы нужны соответствующие функции её прошивки.
Разъём WIFI предназначен для внешнего модуля: встроенного беспроводного соединения он не гарантирует. FIL-DET и PS-ON требуют совместимых датчиков или модулей и настройки. PS-ON не является силовым выходом для прямого подключения сетевой нагрузки.
Эта панель не содержит Linux-компьютер и не запускает KlipperScreen. Для Klipper проверяйте отдельную документированную конфигурацию LCD-эмуляции; штатный Touch по UART нельзя автоматически считать совместимым с Klipper.

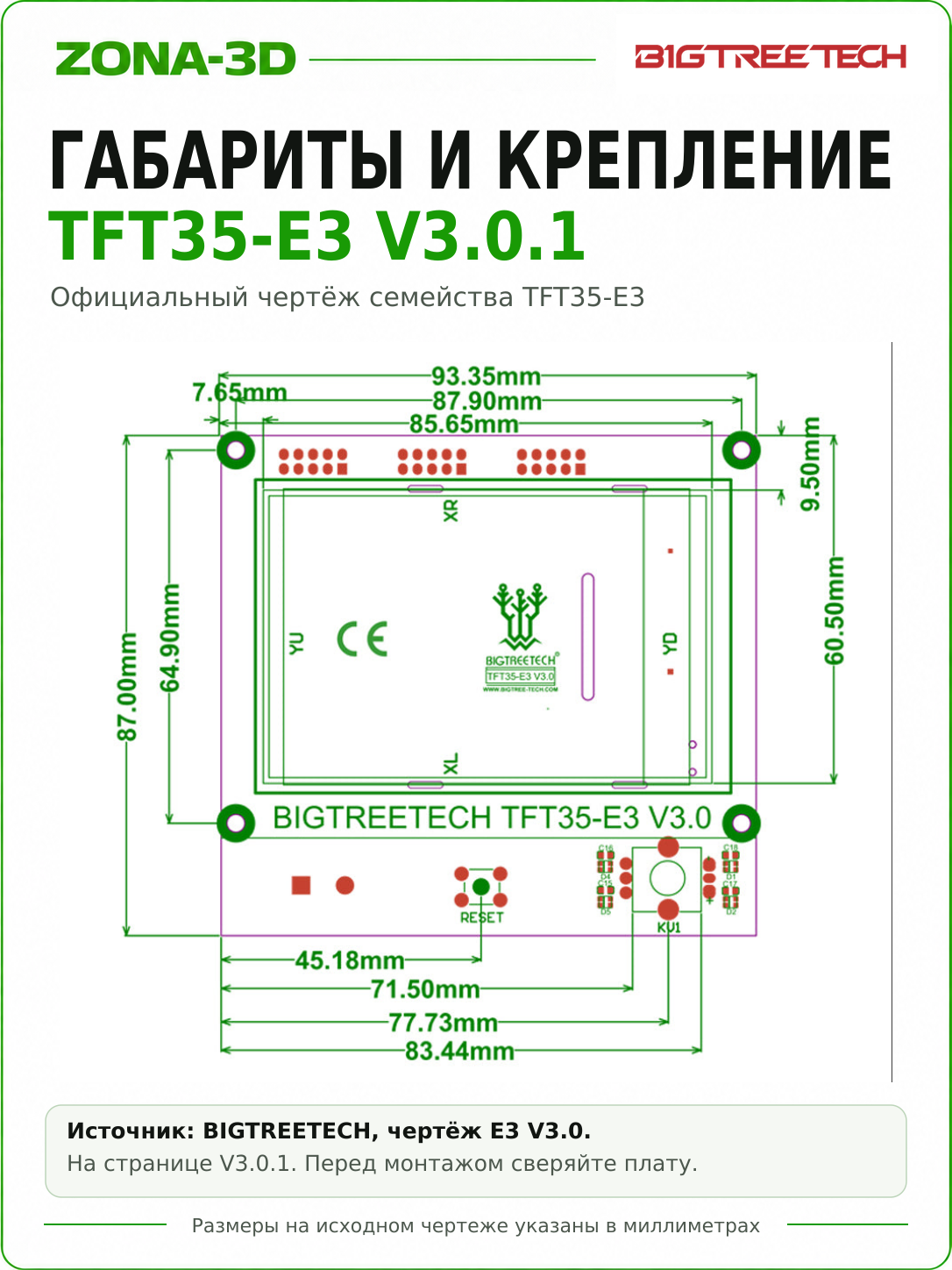

Монтаж и первый запуск
Проверьте отверстия, положение энкодера и свободное место за рамкой. Обещание установки в формат Ender 3 не распространяется без проверки на все поколения Ender и их штатные платы. Не затягивайте рамку так, чтобы она давила на сенсор: механическое давление может нарушать касания.
| Наблюдение | Что проверить |
|---|---|
| No printer attached | UART-кабель, выбранный порт и совпадение скорости связи. |
| Touch работает, LCD12864 пуст | EXP-соединение и профиль дисплея в Marlin. |
| LCD12864 работает, Touch не связан | Отдельное последовательное подключение и его настройки. |
| Нет значков после обновления | Ресурсы темы, папка TFT35 и соответствие версии прошивки. |
Сначала проверьте связь и отображение температур. Команды движения и нагрева подавайте после проверки конфигурации контроллера, концевиков и датчиков.

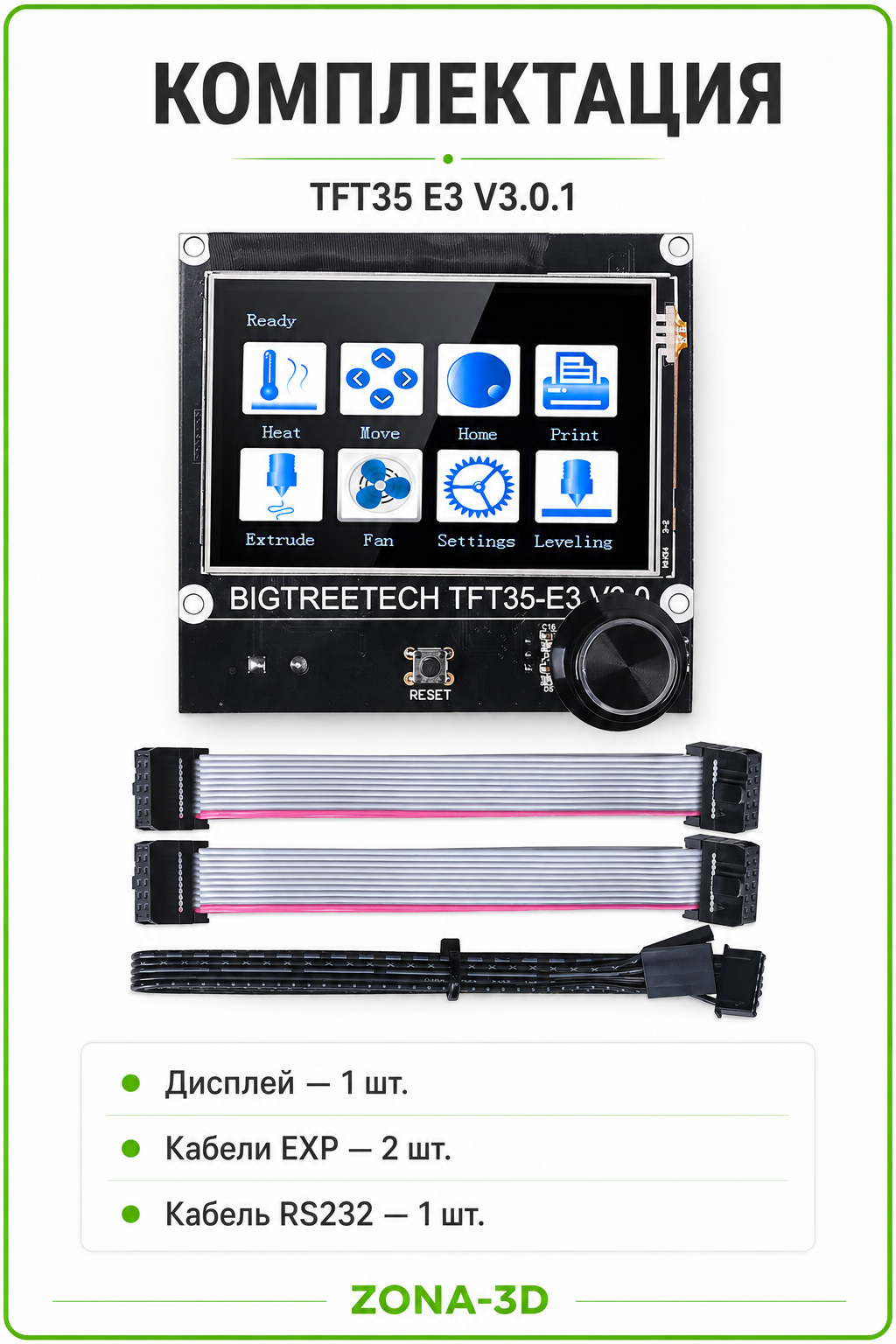

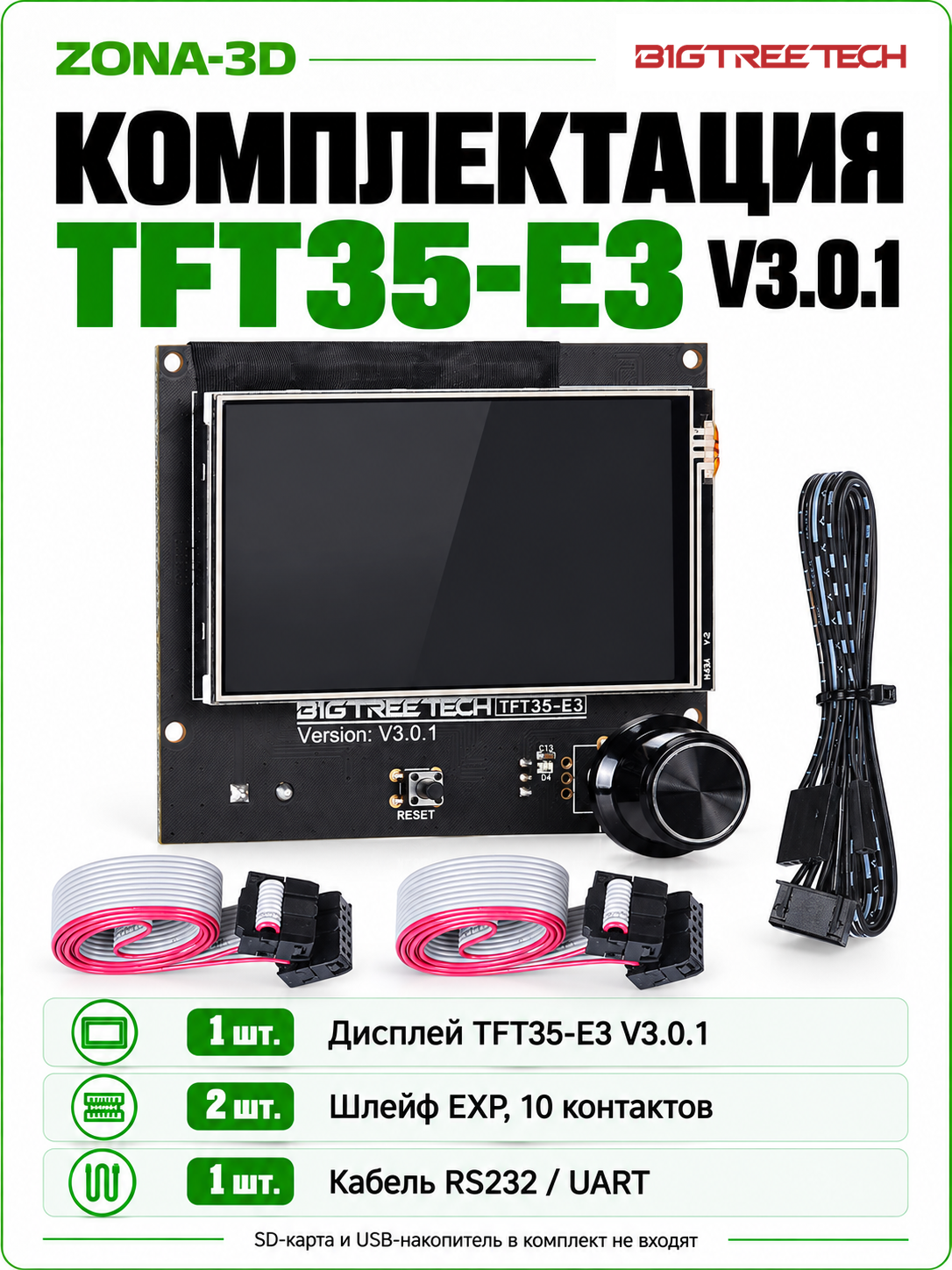

Комплектация и документация
Основное изделие — TFT35-E3 V3.0.1. Количество EXP-шлейфов, UART-кабель, ручку, крепёж и остальные аксессуары сверяйте с поставкой. Управляющая плата, накопители и внешний Wi-Fi-модуль не входят в описание самой панели.
- BIGTREETECH TFT35-E3: аппаратные материалы — руководство семейства, размеры и разъёмы.
- TouchScreenFirmware — актуальные варианты STM32/GD, настройки и обновление.
- BIQU: выбор прошивки по микроконтроллеру.
- Marlin: конфигурация — последовательные порты и дисплеи.
