MKS TFT32_L V4.0
3,2 дюйма · 320 × 240 · UART / G-code

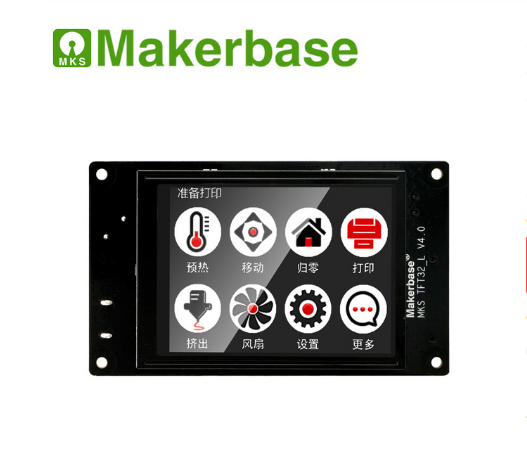

MKS TFT32_L V4.0 — цветной сенсорный дисплей 3,2 дюйма для управления 3D-принтером по UART. Он позволяет выбирать подготовленные задания с SD-карты или USB-накопителя, управлять нагревом и перемещениями, наблюдать за ходом печати. Подходит для совместимой платы с Marlin, Repetier или Smoothieware при согласованных распиновке, скорости порта и настройках экрана.
Экран работает как отдельная панель управления: читает файл с собственного носителя и передаёт команды основной плате. Он не заменяет контроллер двигателей, нагревателей и датчиков и не выполняет подготовку модели в слайсере.
Это классический UART-экран Makerbase MKS TFT32_L V4.0. Прошивки и схемы подключения от внешне похожих TS35, Robin, SPI- и HDMI-дисплеев для него не подходят.
Управление у принтера
Сенсорное меню удобно для разогрева, подачи и отвода филамента, ручных перемещений, выбора файла и контроля текущих температур. Экран отображает данные, которые получает от основной платы. Список кнопок и доступные команды определяются его прошивкой и настройками.
При печати с носителя экрана G-code поступает по последовательному каналу. Датчики и концевики при этом остаются подключёнными к контроллеру принтера. Подготовьте модель в слайсере с подходящим профилем: панель не преобразует STL в траекторию и не исправляет неверные параметры задания.
Характеристики проверенного исполнения
| Параметр | Значение |
|---|---|
| Модель и ревизия | MKS TFT32_L V4.0 |
| Экран | Цветной TFT, 3,2 дюйма; 320 × 240 пикселей |
| Сенсор | Резистивный; управление касанием |
| Микроконтроллер | STM32F107VCT6, ARM Cortex-M3 |
| Связь с платой принтера | UART, обмен командами G-code и ответами контроллера |
| Питание | 5 В через предусмотренный интерфейс питания; распиновка зависит от платы |
| Носители | SD-карта и USB-накопитель |
| Габариты платы | 110 × 65 мм; оставьте место для разъёмов и проводов |
| Межосевое расстояние креплений | 102 × 57 мм |
| Wi-Fi | Через отдельный совместимый модуль; встроенный Wi-Fi не заявлен |

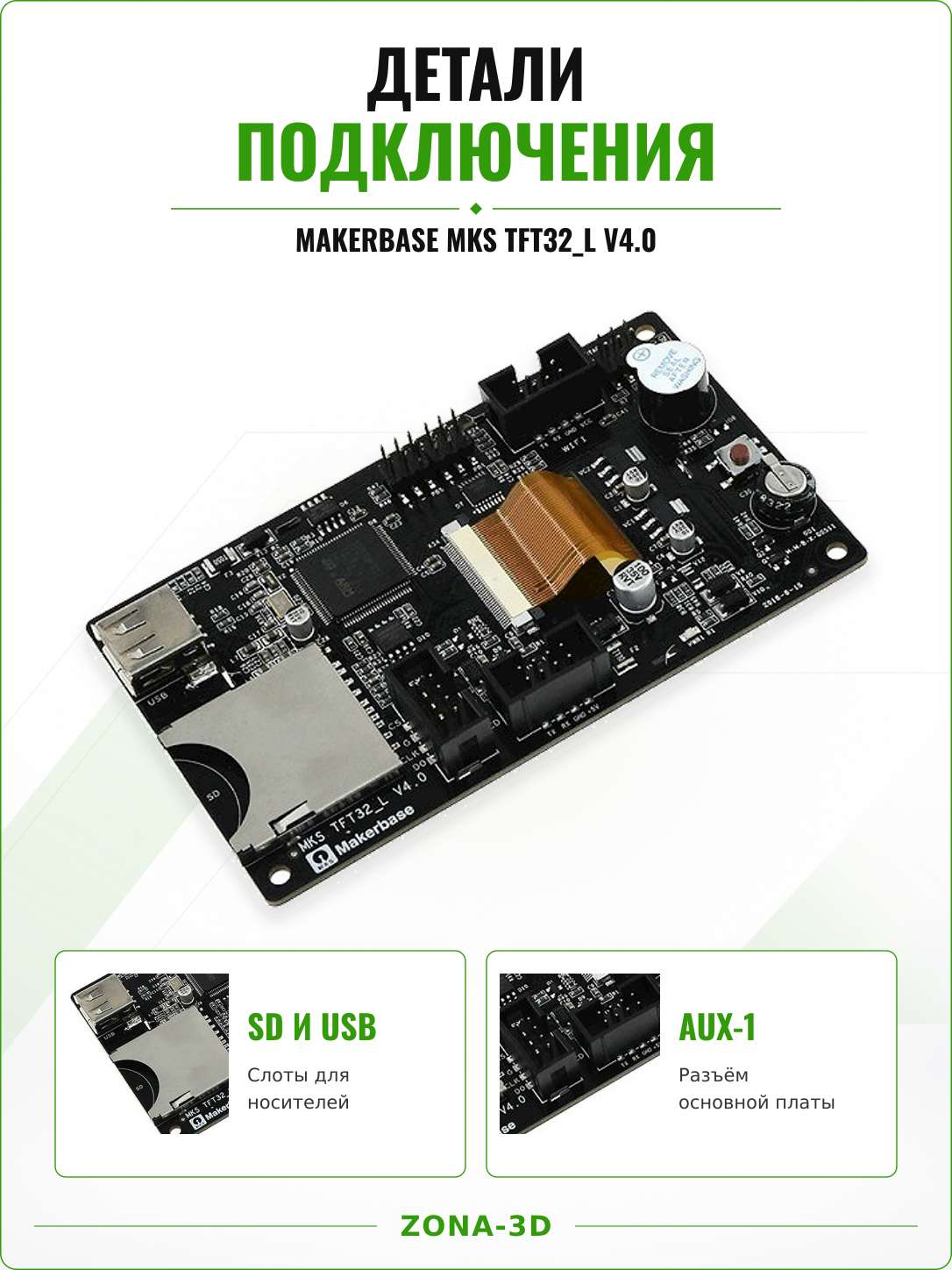

Подключение UART и питания
Перед монтажом отключите питание принтера. Найдите в документации основной платы порт TFT/AUX с поддержкой последовательного обмена. Проверьте напряжение, землю, TX и RX на обеих сторонах. Выход TX экрана соединяется со входом RX контроллера, а RX экрана — с TX контроллера. Общая земля обязательна.
Совместимость и границы применения
| Система или интерфейс | Что учитывать |
|---|---|
| Marlin, Repetier, Smoothieware | Поддерживаются соответствующие типы протокола в конфигурации MKS TFT; нужны доступный UART и согласованная скорость. |
| MKS Base, Gen, Sbase | Семейства приведены в документации Makerbase как примеры. Для конкретной ревизии проверьте порт, питание и назначение контактов. |
| Платы других производителей | Возможны при совместимом G-code/UART, электрических уровнях и распиновке; одинаковый корпус разъёма недостаточен. |
| EXP1/EXP2, HDMI, SPI | Не являются заменой UART-подключения этого экрана. Кабель от графического LCD 12864 сам по себе не обеспечивает совместимость. |
| KlipperScreen | Этот экран не является Linux-панелью KlipperScreen. Его штатная схема работы — собственная прошивка и последовательный G-code. |
Если порт дисплея разделяется с USB-последовательным интерфейсом платы, одновременная работа двух источников команд может мешать связи или прошивке контроллера. Сверьте схему своей платы и при необходимости отсоедините TFT на время обновления основной прошивки.
Настройка mks_config.txt
Используйте конфигурацию из пакета для своей модели и версии прошивки. Настройки описывают устройство принтера: число экструдеров, наличие стола, кинематику и команды. Значения из чужого файла нельзя переносить целиком без проверки.
| Настройка | Практический смысл |
|---|---|
| cfg_firmware_type | В проверенных пакетах: 1 — Marlin, 2 — Repetier, 3 — Smoothie. |
| cfg_baud_rate | Это код скорости: 1 — 9600, 2 — 57600, 3 — 115200, 4 — 250000 бод. Например, значение 3 требует 115200 на основной плате. |
| Экструдеры и стол | Укажите фактическое число экструдеров и наличие нагреваемого стола; проверьте пределы, предлагаемые в меню. |
| Язык и меню | Совместимые пакеты поддерживают русский язык. Способ выбора и доступные переводы зависят от версии интерфейса. |
| Перемещения и нагрев | Согласуйте шаги ручного перемещения, температуры и команды с механикой и оснащением принтера. |
Повышение предела температуры в меню не меняет допустимую температуру хотэнда, стола или проводки. Защиты и ограничения основной прошивки должны оставаться настроенными под реальное оборудование.
Обновление прошивки экрана
- Скачайте пакет именно из ветки MKS-TFT2.8-3.2 и прочитайте его инструкции. Сохраните рабочую конфигурацию перед изменениями.
- Подготовьте SD-карту в поддерживаемом формате. Поместите в её корень файлы прошивки, настроек и графических ресурсов из одного пакета, сохраняя исходные имена.
- В проверенном архиве основной файл называется
mkstft28.bin. Не переименовывайте прошивку от другой модели в это имя. - Вставьте карту в экран и выполните перезапуск согласно инструкции пакета. Обеспечьте стабильное питание и не извлекайте носитель во время записи.
- После завершения проверьте загрузку меню и настройки связи. Уберите файлы обновления с рабочей карты, если пакет предусматривает повторное обновление при запуске.
Имя mkstft28.bin в общей ветке TFT28/32 не означает, что выбран неправильный дисплей: это штатное имя в проверенном пакете TFT28_32. Ориентируйтесь на совместимость пакета, а не только на цифры имени файла.
Обновление выполняют через SD-карту экрана. Файлы Wi-Fi-прошивки нужны только для предусмотренного совместимого модуля. Графику и шрифты берите из той же версии, что и основную прошивку.
Дополнительные функции и модули
| Возможность | Условие работы |
|---|---|
| Wi-Fi | Нужны отдельный совместимый модуль, его настройка и поддержка в выбранной прошивке. Наличие разъёма не означает наличие модуля в комплекте. |
| Датчик филамента | Поддержка зависит от подключения датчика, его логики, настроек TFT и сценария печати. Проверьте поведение паузы до длительного задания. |
| Пауза и продолжение | Результат зависит от прошивки экрана, основной платы, текущего задания и сохранённого состояния. Продолжение после потери питания не гарантируется одним дисплеем. |
| Управление питанием | Функции PWC/UPS требуют совместимых дополнительных устройств и корректной схемы подключения; экран самостоятельно не коммутирует сетевое питание. |
| Свои команды | Доступные пункты меню можно адаптировать средствами конкретного пакета. Команда должна поддерживаться прошивкой принтера. |
Монтаж и доступ к разъёмам

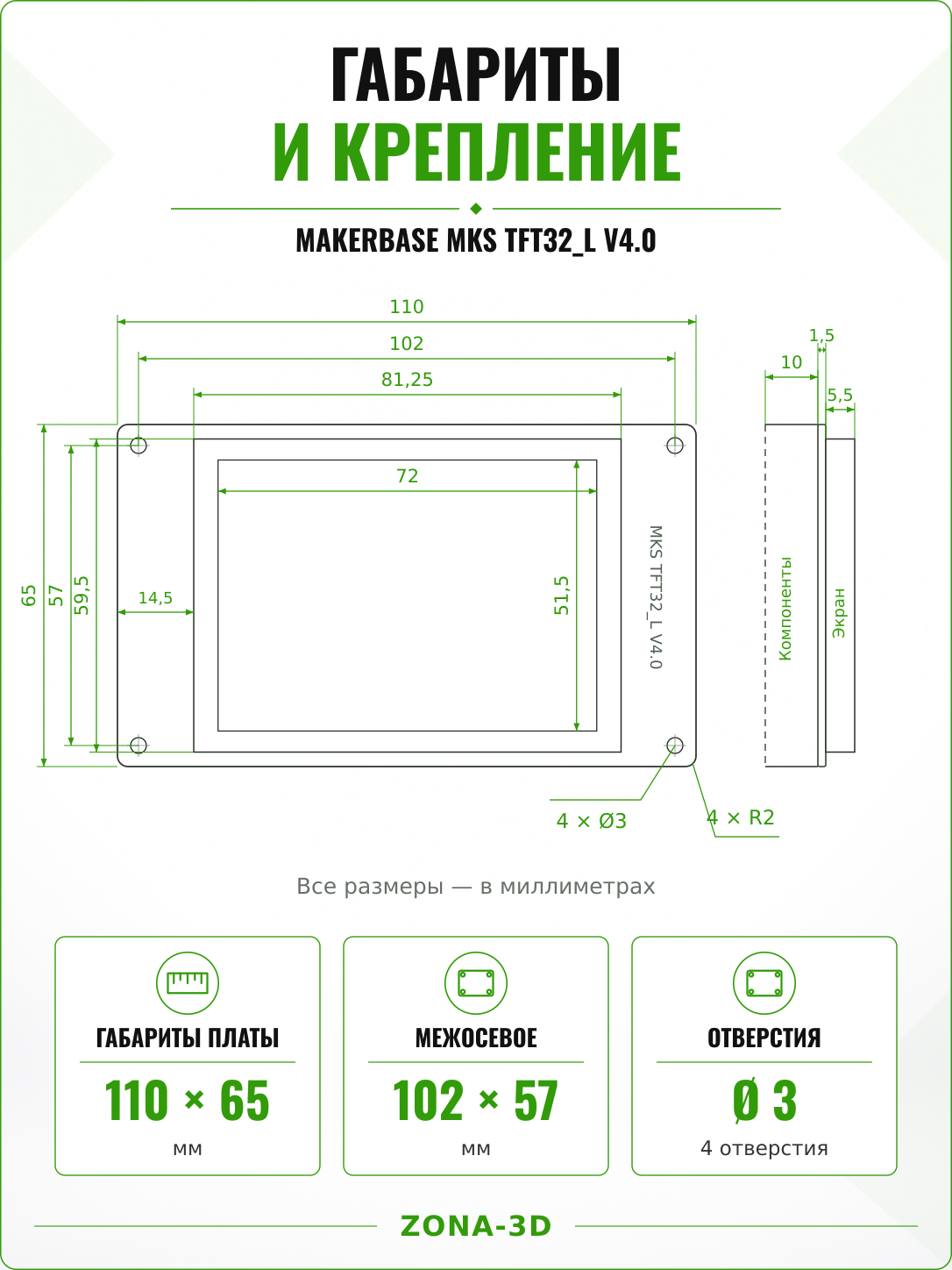

Для корпуса используйте чертёж своего исполнения: плата 110 × 65 мм, сетка креплений 102 × 57 мм. Размер платы не равен размеру окна под дисплей. Проверьте толщину панели, стойки, выступающие компоненты и свободный ход штекеров.
Закрепляйте модуль на стойках без изгиба платы и давления на сенсор. Изолируйте обратную сторону от металлического корпуса. Кабель должен проходить свободно, не натягивать разъём и не касаться движущихся узлов.
Оставьте доступ к SD-карте и USB-накопителю. Наличие двух типов носителей позволяет выбрать удобный способ переноса заданий, но не заменяет проверку поддерживаемой файловой системы.
Первый запуск и проверка связи
- До подачи питания ещё раз сверьте 5 В, землю, TX/RX и ориентацию кабеля.
- Проверьте появление меню. Если экран не загружается, проверьте питание и соответствие установленной прошивки модели.
- Убедитесь, что отображаются правдоподобные температуры. Меню без ответов от принтера обычно требует проверки UART, скорости и выбранного типа прошивки.
- Проверьте касания, затем короткие перемещения при свободном пространстве. Учитывайте требования основной прошивки к выполнению homing.
- Проверьте управляемый нагрев и короткое тестовое задание. Затем испытайте паузу, возобновление и дополнительные датчики, если они используются.
Комплектация и документация
Перед заказом сопоставьте модель, ревизию платы, размеры креплений и интерфейс своего принтера. Кабель, переходники, Wi-Fi-модуль, датчики и корпус должны быть подтверждены составом поставки; фотографии подключения и перечень поддерживаемых функций не определяют комплектацию. Для замены существующего TFT особенно важны распиновка и доступное место в корпусе.
