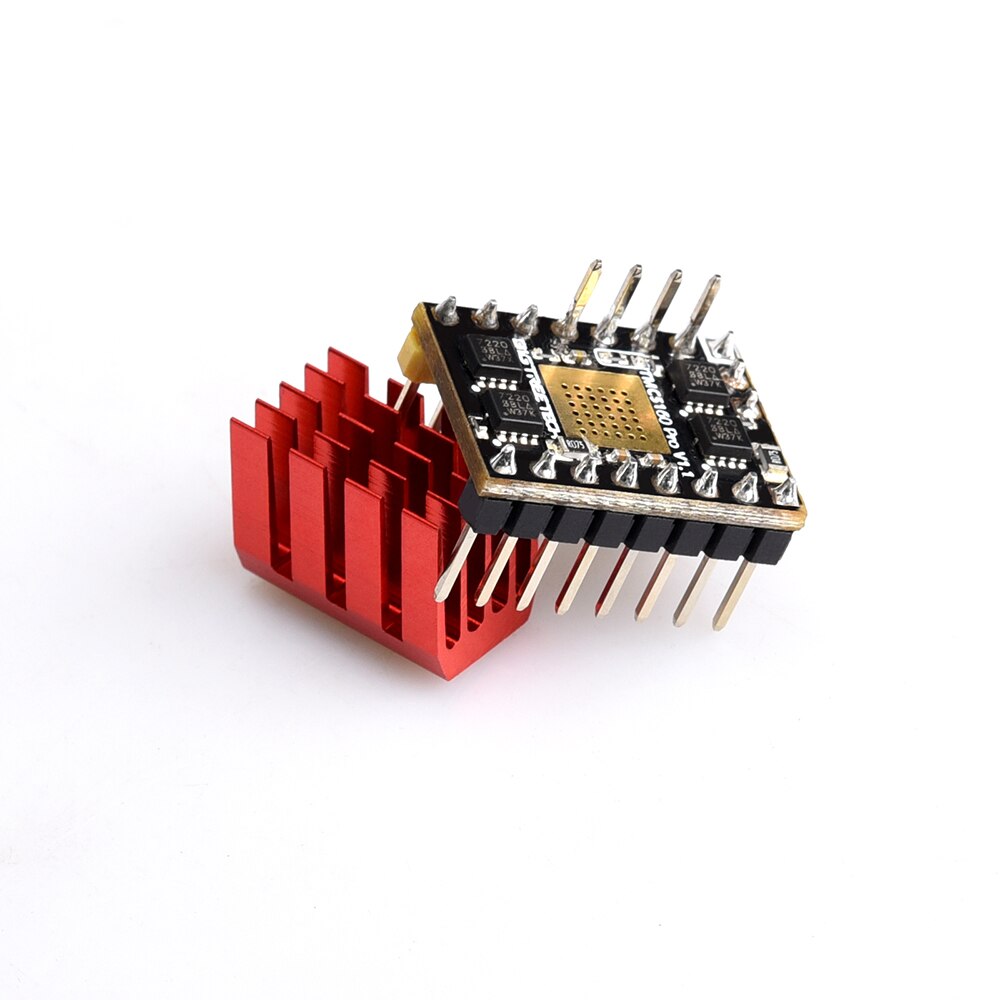

Драйвер MKS TMC 2100 шагового двигателя

Тихая и плавная работа. Модуль на базе драйвера Trinamic позволяет значительно снизить шум шаговых двигателей благодаря режиму stealthChop и добиться ровного хода без резонсов — это особенно заметно на 3D‑принтерах и ЧПУ, где важны акустический комфорт и качество поверхности

Точная интерполяция микрошагов. Встроенный MicroPlyer интерполирует входные шаги до 1/256, сохраняя совместимость с простым STEP/DIR и повышая точность позиционирования без усложнения прошивки контроллера

Широкий диапазон питания и достаточный ток. Поддержка высокого напряжения питания мотора и непрерывного тока до 1.2 A RMS (до 2.5 A пик) обеспечивает запас по крутящему моменту и стабильность при длительной работе

Совместимость и простая настройка. Аппаратная совместимость со StepStick/Pololu A4988 упрощает замену в существующих платах, а конфигурация через CFG‑пины позволяет быстро выбрать нужный режим без сложных интерфейсов

• Чем отличается от остальных моделей: в отличие от A4988/DRV8825 ощутимо тише за счёт stealthChop; по сравнению с TMC2208/2209 не требует UART и настраивается пинами, но не имеет StallGuard/coolStep; по сравнению с TMC2130 отсутствует SPI, зато установка проще
• Преимущества: бесшумный ход, 1/256 интерполяция, широкий диапазон напряжения, совместимость с популярными платами, снижение тока на холостом ходу для меньшего нагрева

Важно при выборе. Модель рассчитана на 2‑фазные биполярные шаговые двигатели и работает в режимах stealthChop и spreadCycle, что позволяет подобрать баланс между тишиной и динамикой в зависимости от задачи

Где пригодится. Идеальный выбор для 3D‑принтеров (оси X/Y/Z/экструдер), настольных ЧПУ‑станков, плоттеров и робототехники, где важны тишина, плавность и аккуратная траектория без паразитных вибраций и «звонких» шагов.

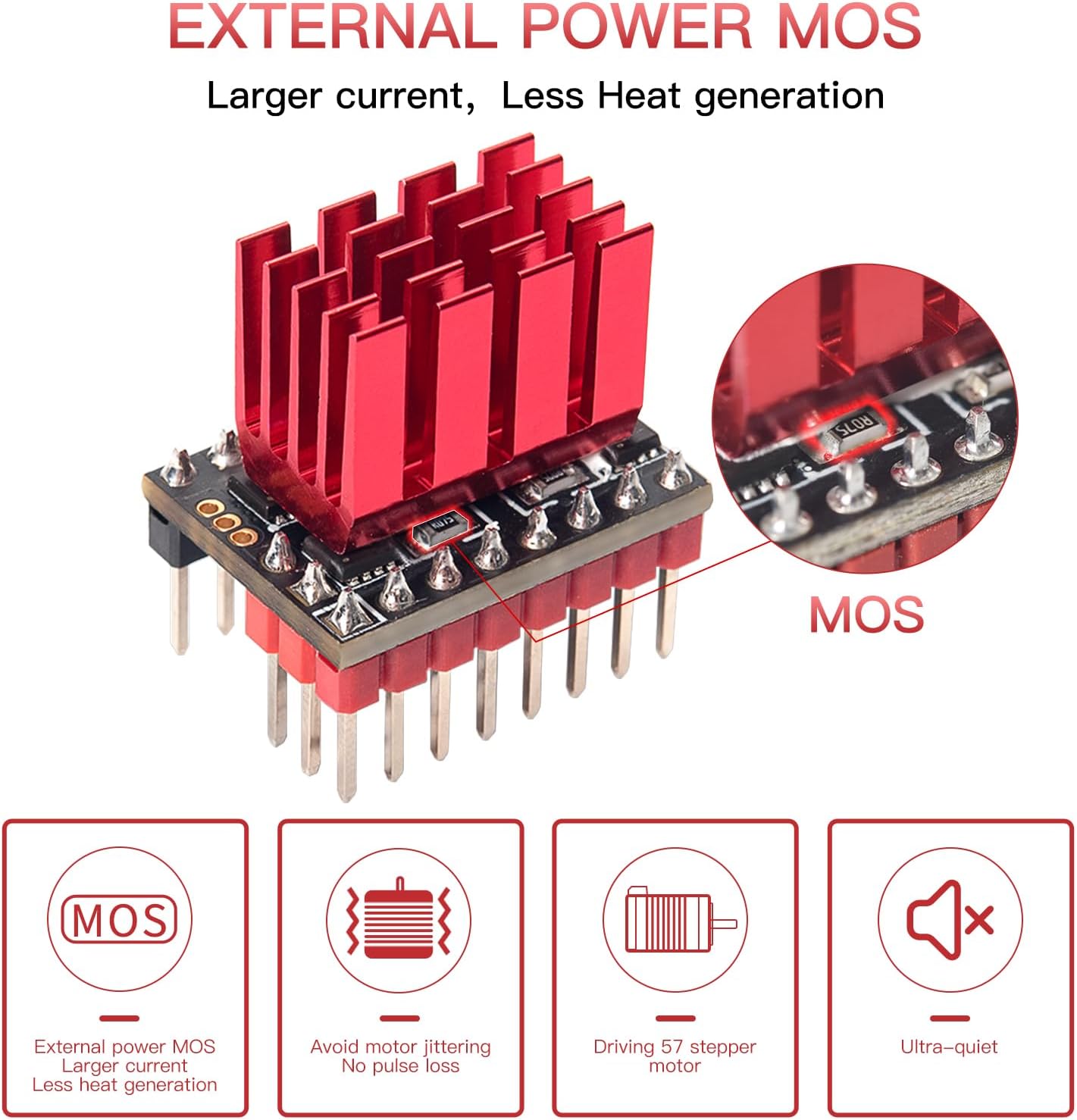

Установка и охлаждение. Модуль выполнен в форм‑факторе StepStick и устанавливается в тот же разъём, что и A4988. Важно соблюдать ориентацию «EN/STEP/DIR» согласно маркировке на плате контроллера, чтобы избежать повреждения. Для токов свыше ~0.8 A RMS рекомендуется использовать радиатор и лёгкий обдув — это стабилизирует температуру и предотвращает термозащиту.

Настройка тока и микрошагов. Ток фазы настраивается подстроечным резистором (Vref) под ваш мотор и задачи: для удержания — ниже, для быстрых перемещений — выше. Режимы микрошагов и алгоритм коммутации выбираются через CFG‑пины: для максимально тихой работы используйте stealthChop, для большей «жёсткости» и динамики — spreadCycle. Интерполяция до 1/256 сохраняет точность даже если контроллер выдаёт крупные шаги.

Надёжность и защита. Драйвер поддерживает понижение тока в покое для снижения нагрева, имеет защиту от перегрева и короткого замыкания на землю/питание, а также автоматическую блокировку при недопустимом напряжении (UVLO) — это повышает отказоустойчивость узла в длительных печатных сессиях.

Совместимость с электроникой. Корректно работает с 8‑ и 32‑битными платами управления (Marlin, Klipper и др.) благодаря интерфейсу STEP/DIR и поддержке логических уровней 3.3/5 В. Не требует конфигурирования по UART/SPI, что упрощает замену «один к одному» на существующих контроллерах.

Источник данных подтверждён спецификациями микросхемы и описаниями модулей на профильных ресурсах.
