Описание

Драйвер TB6600 шагового двигателя модели — это контроллер нового поколения, который предназначен для построения различных систем ЧПУ. Он успешно функционирует с двигателями высокой мощности при больших нагрузках. Прибор имеет увеличенную рабочую частоту, напряжение 50 В, силу тока до 4 А и прирост выходной мощности до 200 Вт. Также добавлена схема защиты от перегрузок, что существенно увеличивает ресурс драйвера и приводов.

Преимущества контроллера TB6600

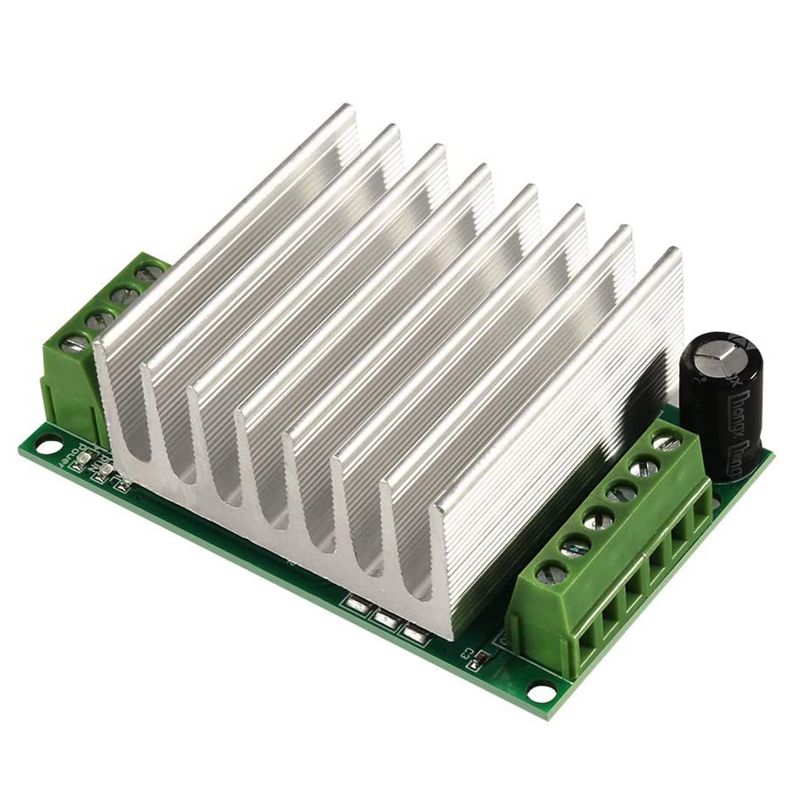

Изделие оснащено алюминиевым радиатором с возможностью установки на основание, что увеличивает коэффициент теплоотдачи и снижает риск перегрева прибора. Драйвер шагового двигателя купить можно в сочетании с приводами соответствующих параметров, что позволит создать эффективную систему ЧПУ на профессиональном уровне. Особенностью модели является функция интеллектуального управления параметрами тока и применение ШИМ модуляции, что позволяет регулировать показатели входящего в контроллер тока. Это обеспечивает возможность безопасного подключения шаговых двигателей с любым напряжением и мощностью. Кроме этого для устройства характерны:


• Минимальные габариты и малый вес (до 120 грамм)
• Широкий диапазон температуры эксплуатации до +45° С
• Высокая степень защиты от перегрузок;
• Надежность и большой ресурс работы;
• Высокая точность функционирования;
• Простой монтаж и возможность быстрой замены
• Универсальность контроллера;
• Доступная цена.

Характеристики

• Кол-во фаз: 2;
• Напряжение питания: 9 - 40 В постоянного тока;
• Максимальный выходной ток: 4 А;

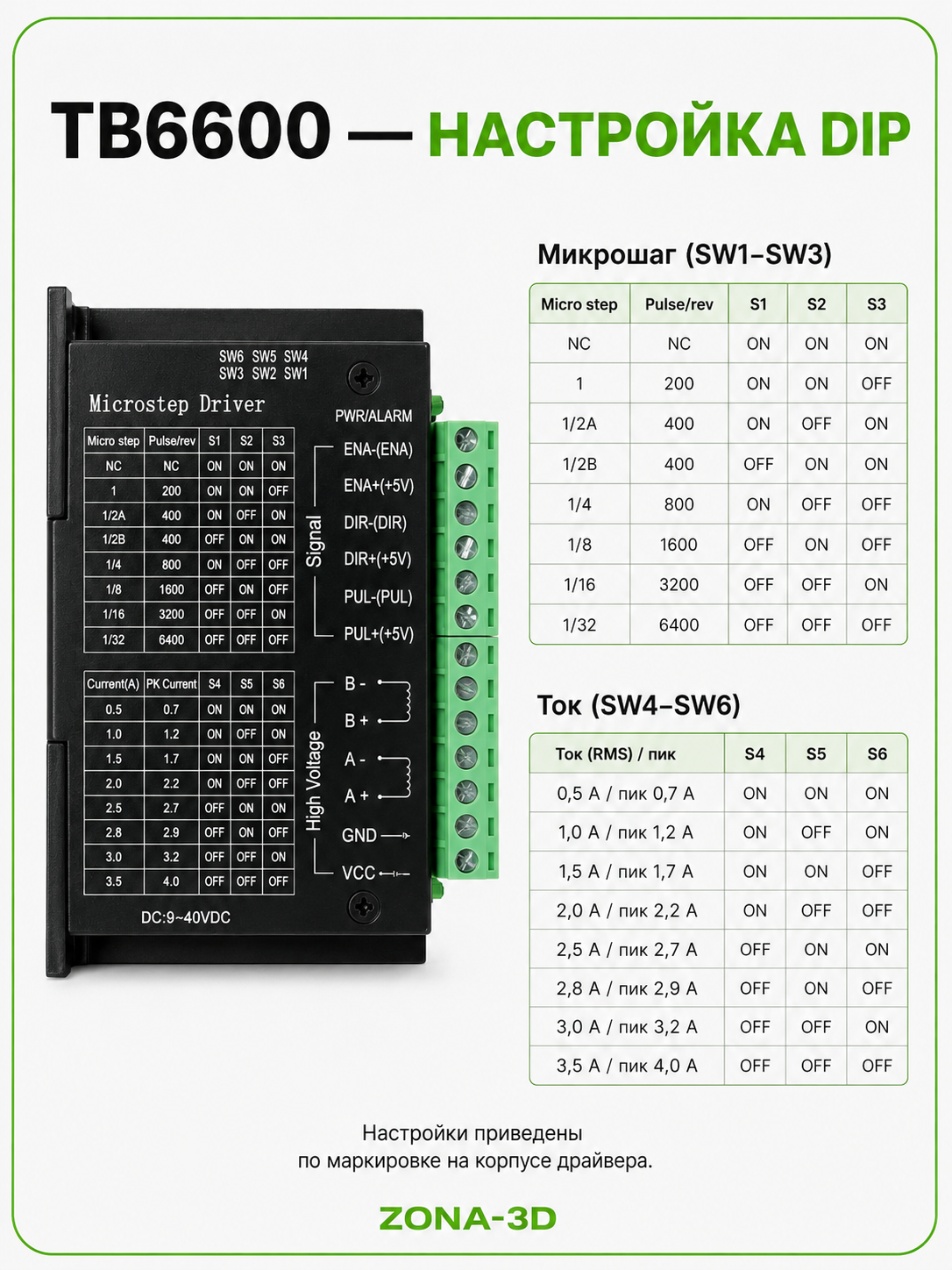

• Шесть вариантов микрошага. Максимальное деление шага до 6400 шагов/оборот;
• Входные сигналы оптоизолтрованы высокоскоростными оптронами;
• Выполнен в закрытом корпусе;
• Встроенная тепловая защита;
• Защита от перегрузок по току.

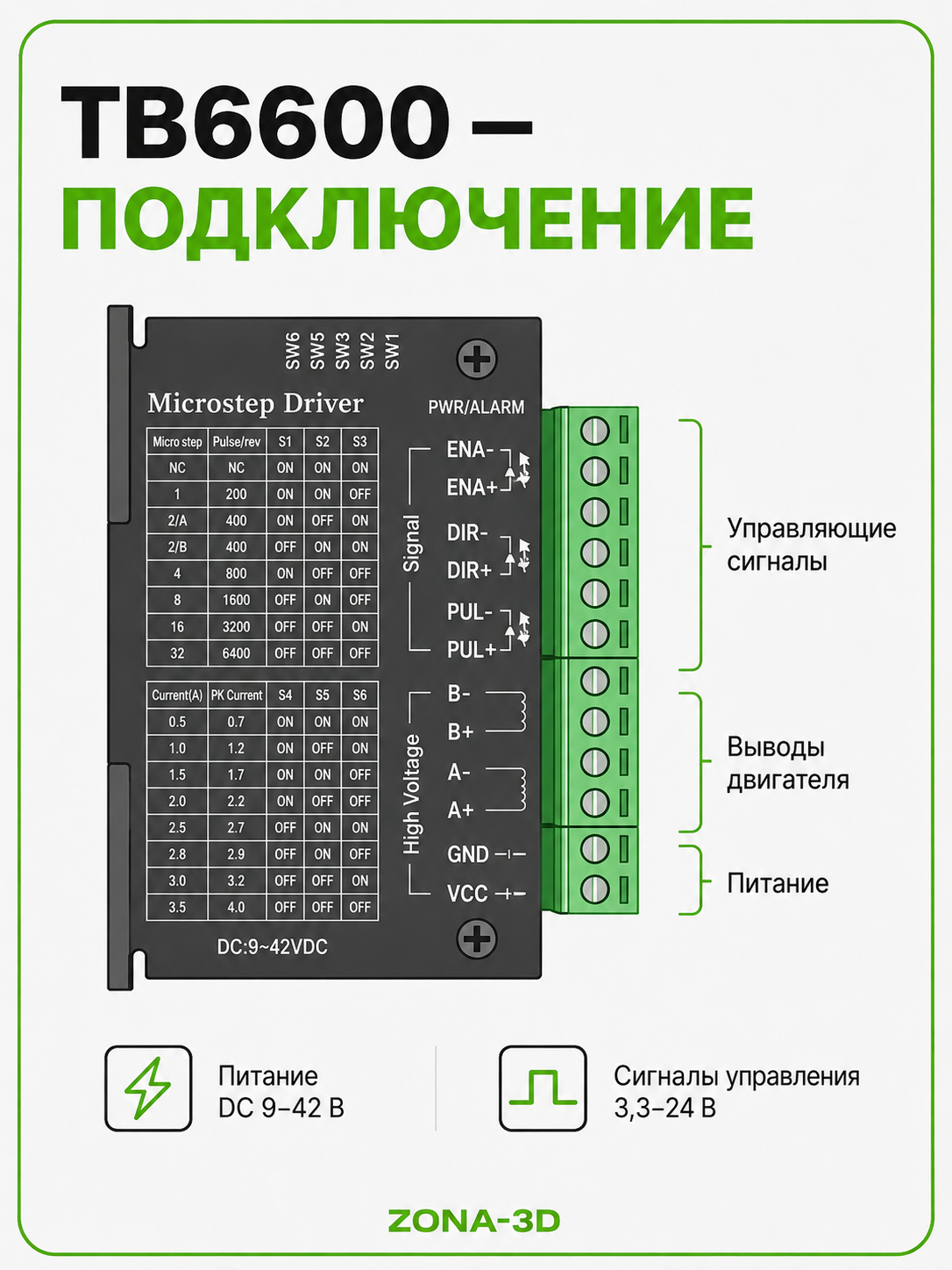

Подключение

Драйвер имеет следующие выводы:

• VCC — подключение внешнего источника для питания ШД;
• GND —подключение Земли;
• A+ — подключение + первой обмотки ШД;
• A- — подключение - первой обмотки ШД;
• B+ — подключение + второй обмотки ШД;
• B- — подключение - второй обмотки ШД;
• PUL+ — вход сигнала STEP
• PUL- — выход сигнала STEP
• DIR+ — вход сигнала DIR
• DIR- — выход сигнала DIR
• ENA+ — вход сигнала ENABLE
• ENA- — выход сигнала ENABLE

Комплектация

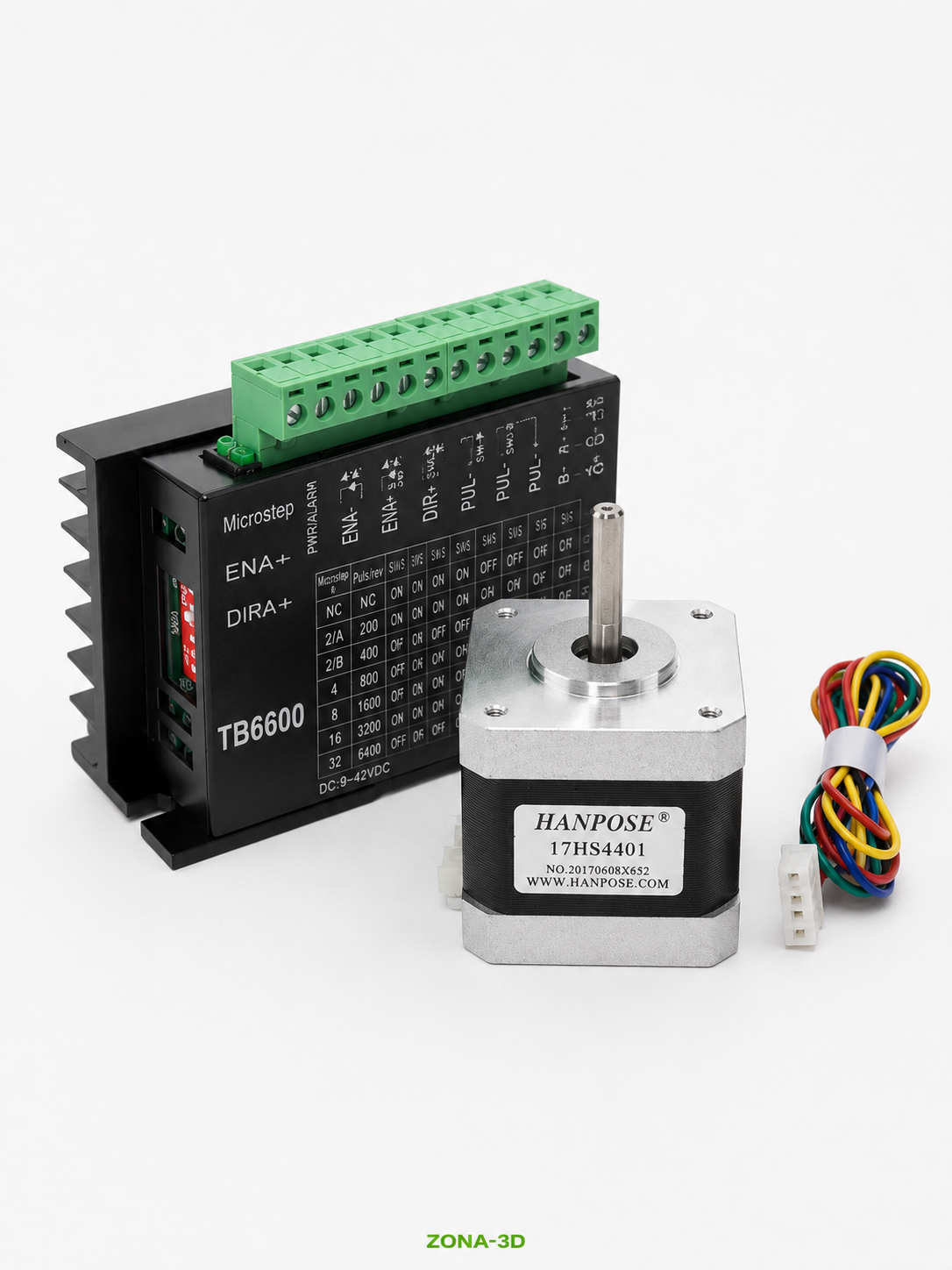

• 1х Драйвер шагового двигателя TB6600;

Ссылки

• DataSheet;
