Драйвер шагового двигателя DRV8825

Более высокое разрешение и запас по напряжению: микрошаг до 1/32, питание двигателя 8.2–45 В и поддержка интерфейса STEP/DIR позволяют добиться плавного хода и высокой точности позиционирования без усложнения схемы управления. По сравнению с популярными платами на A4988 здесь выше максимально допустимое напряжение и шаговое разрешение, что упрощает апгрейд без переделки разводки — форм‑фактор и распиновка совместимы для «drop‑in» замены. Дополнительный запас по напряжению помогает лучше контролировать инерционные нагрузки, уменьшать пропуски шагов и стабилизировать работу на высоких скоростях, а повышенное микрошаговое разрешение эффективно снижает вибрации и «звон» механики.

Стабильная работа при высоких токах: без радиатора плата уверенно выдаёт около 1.5 А на фазу, а при достаточном охлаждении — до 2.2 А, что подходит для более «тяжёлых» осей и быстрых перемещений. Регулировка лимита тока подстроечным резистором помогает раскрыть потенциал моторов при питании выше их номинала, сохраняя безопасность обмоток. Настройка выполняется по опорному напряжению Vref — достаточно подключить мультиметр к тестовой площадке и повернуть подстроечник для точной подгонки тока под конкретный двигатель и условия охлаждения.

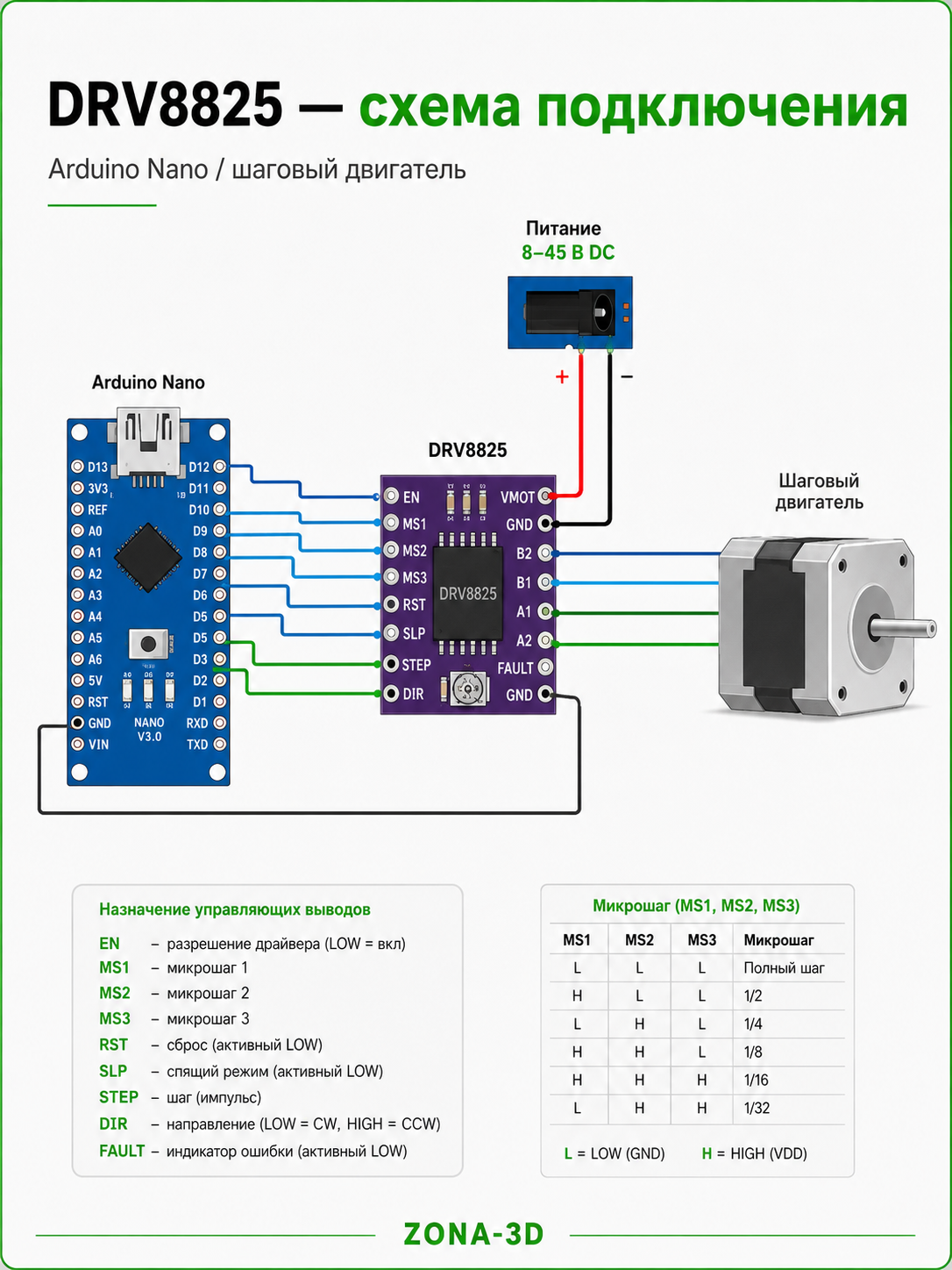

Защита и простая интеграция: встроенный регулятор избавляет от отдельного питания логики, входы совместимы с уровнями 3.3 В и 5 В, а комплекс защит — от перегрева, перегрузки по току, пониженного напряжения и коротких замыканий — повышает надёжность в 24/7 применениях. Конфигурация mixed decay обеспечивает предсказуемую работу на разных скоростях. Выводы ENABLE/RESET/SLEEP и MS1–MS3 доступны для гибкой настройки режимов, а стандартный шаг выводов 2.54 мм упрощает установку в монтажные гребёнки. Для питания VMOT рекомендуется располагать возле разъёма силовой электролитический конденсатор (например, ≥100 мкФ) — это повышает устойчивость к броскам тока и защищает от просадок при резких ускорениях.

• — Быстрый «drop‑in» апгрейд с A4988 за счёт совместимой распиновки и форм‑фактора, но с более высоким Vmot и 1/32 шага
• — Пиковые токи до 2.2 А на фазу при должном охлаждении для более мощных моторов
• — Полный набор защит и индикация неисправностей для промышленной надёжности
• — Тише и плавнее ход на высоких шагах: меньше вибраций, рябь на поверхности и паразитных резонансов в механике
• — Точная настройка тока по Vref: удобный доступ к подстроечнику и тест‑пойнту для быстрого ввода в эксплуатацию
• — Совместимость с популярными контроллерами 3D‑принтеров и ЧПУ (Marlin, GRBL и др.) без изменений прошивки и разводки
• — Рекомендована установка радиатора и/или обдува при токах свыше 1.5 А для стабильной работы без троттлинга
