Сенсорный дисплей MKS TFT35 V1.0 3,5 дюйма 480×320 для 3D-принтера
Сенсорный дисплей MKS TFT35 V1.0, 3,5 дюйма
Цветное управление 3D-принтером с Marlin, Repetier и Smoothieware
Описание
MKS TFT35 V1.0 — цветной сенсорный дисплей 3,5″ с разрешением 480×320 для управления 3D-принтером. Подключается к совместимой плате по UART, поддерживает печать с SD-карты и USB-флешки, настройку температур, перемещение осей и управление подачей филамента. Многоязычное меню включает русский язык.
Экран оснащён собственным 32-битным процессором STM32F407VET6 и работает под отдельной прошивкой Makerbase. Команды передаются контроллеру принтера через последовательный интерфейс. В настройках предусмотрены Marlin, Repetier и Smoothieware; для работы необходимо согласовать распиновку подключения, тип прошивки и скорость обмена.

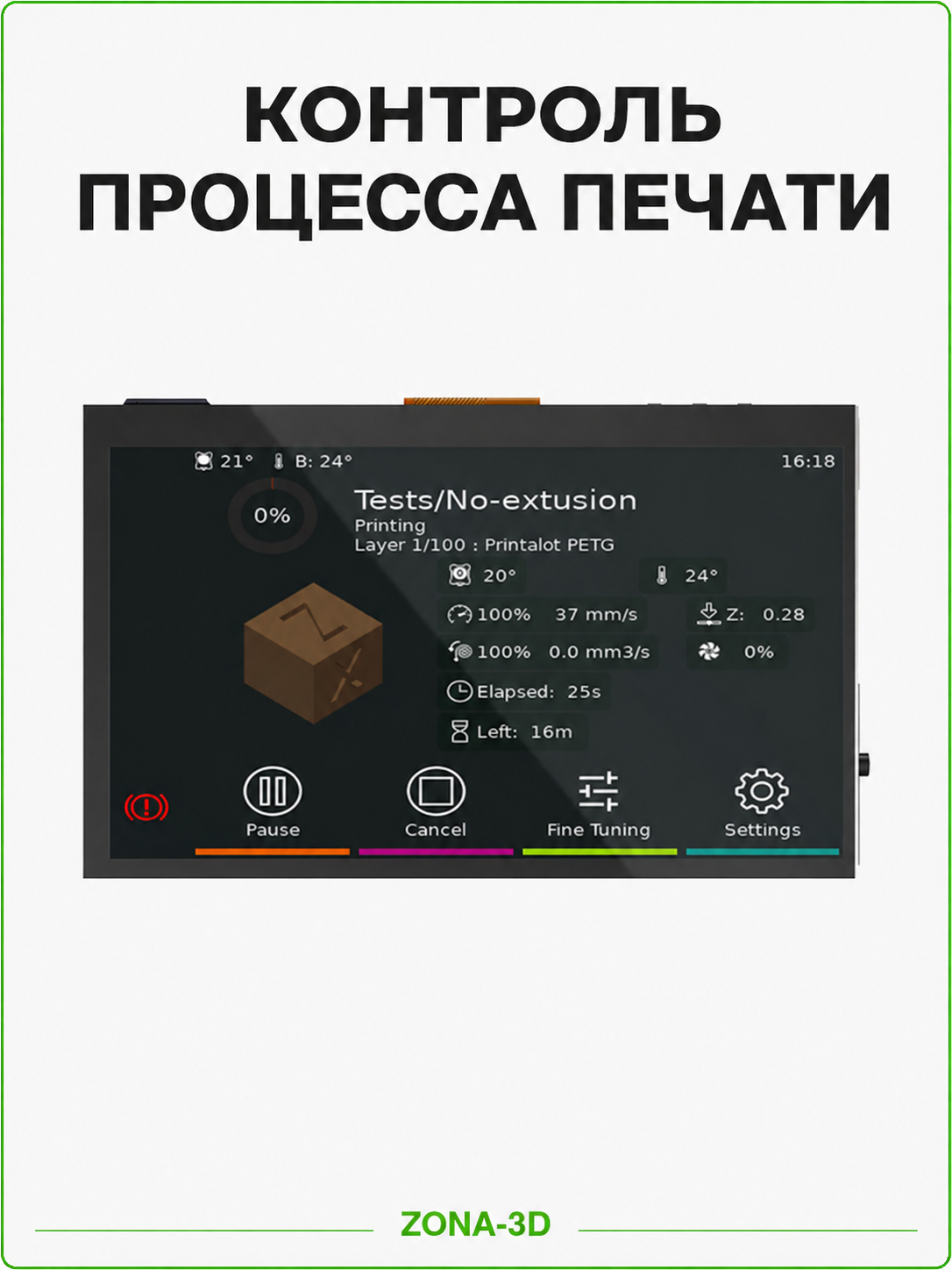

Сенсорное меню позволяет подготовить принтер к работе, выбрать файл, поставить печать на паузу и изменить рабочие параметры. Поддерживаются пользовательские команды G-code и предварительный просмотр модели в совместимо подготовленных файлах. Функции Wi-Fi, обнаружения окончания филамента и автоматического отключения питания доступны при подключении соответствующих дополнительных модулей.
Преимущества

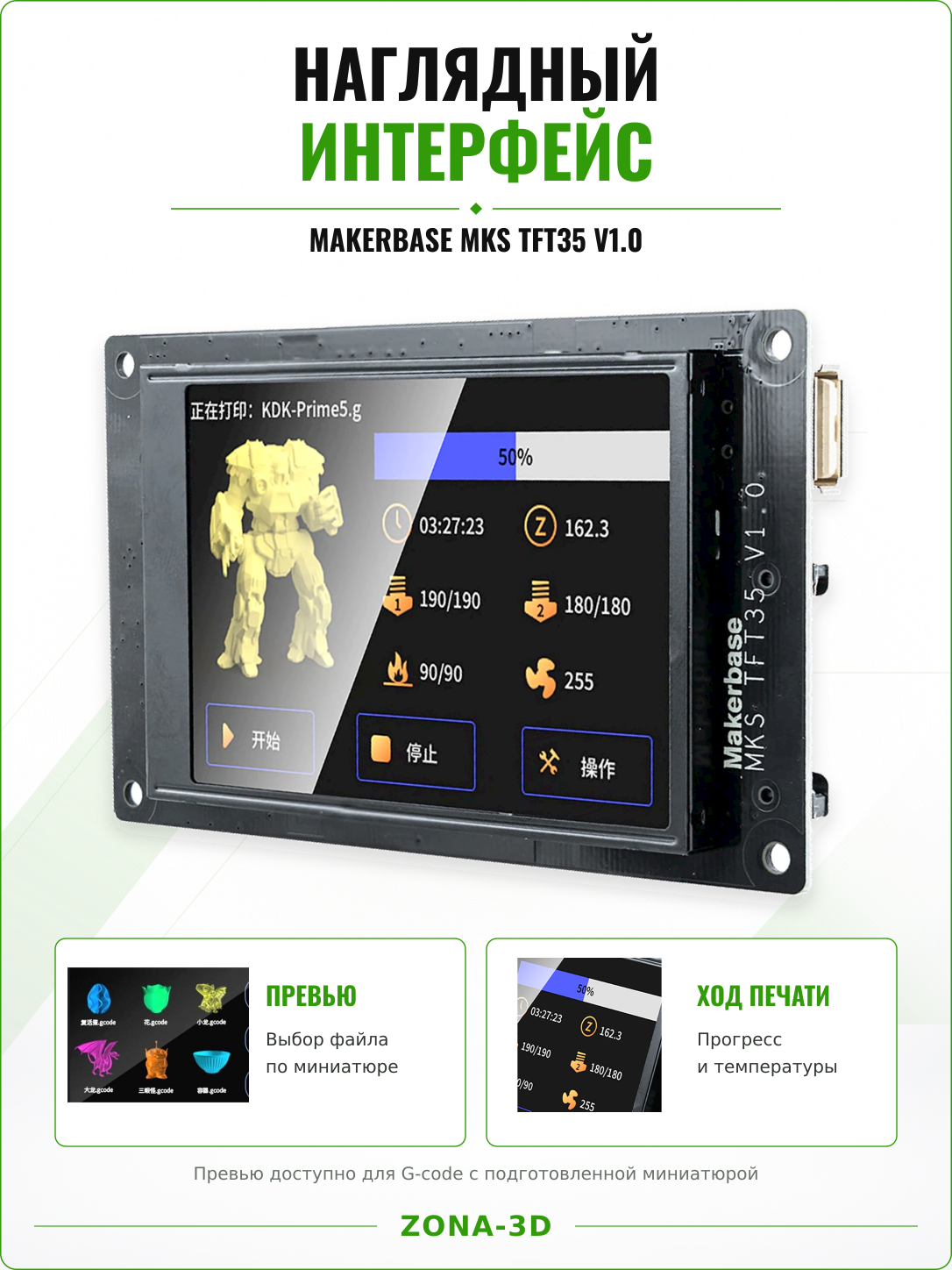

Меню и предварительный просмотр

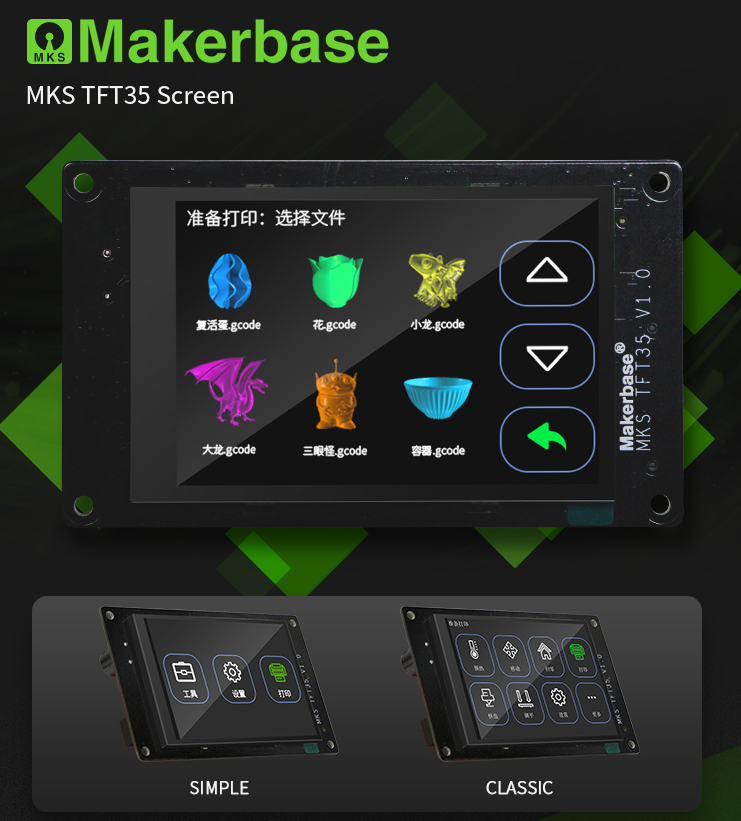

MKS TFT35 объединяет повседневные операции в сенсорном интерфейсе. Основные функции:
- Подготовка: нагрев сопла и стола, перемещение осей, подача и извлечение филамента.
- Печать: выбор G-code, запуск, пауза, остановка и изменение скорости или подачи материала.
- Выравнивание стола: ручные операции и отправка команды автокалибровки, если её поддерживают принтер и его прошивка.
- Предпросмотр: изображение модели отображается при наличии данных миниатюры в формате, поддерживаемом прошивкой TFT35.
Технические характеристики
| Модель | Makerbase MKS TFT35 V1.0 |
|---|---|
| Диагональ | 3,5 дюйма |
| Тип экрана | Цветной TFT LCD, резистивная сенсорная панель |
| Разрешение | 480×320 пикселей |
| Процессор | STM32F407VET6, 32-битный ARM Cortex-M4 |
| Связь с контроллером | UART, разъём AUX-1 |
| Питание | 5 В постоянного тока от совместимой платы |
| Носители | SD-карта, USB-флешка |
| Формат задания | G-code |
| Поддерживаемые прошивки контроллера | Marlin, Repetier, Smoothieware при корректной настройке UART |
| Скорость UART | 9600, 57600, 115200 или 250000 бод |
| Языки меню | Русский, английский, упрощённый и традиционный китайский, испанский, французский, итальянский |

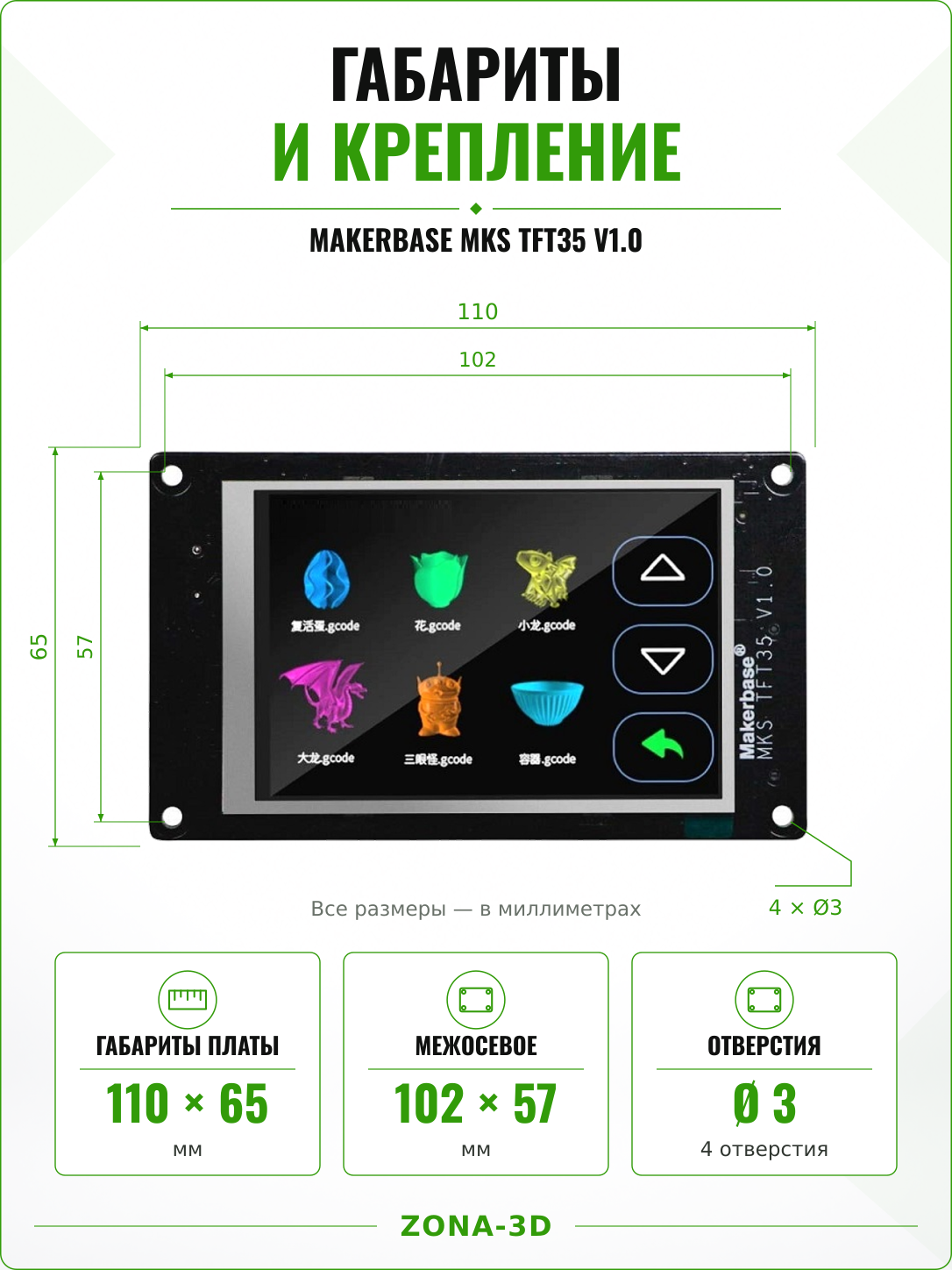

| Габариты платы | 110×65 мм |
| Межосевые расстояния крепления | 102×57 мм |
| Обновление прошивки | С SD-карты |
Для проектирования корпуса используйте официальный чертёж MKS TFT35 V1.0 в PDF.

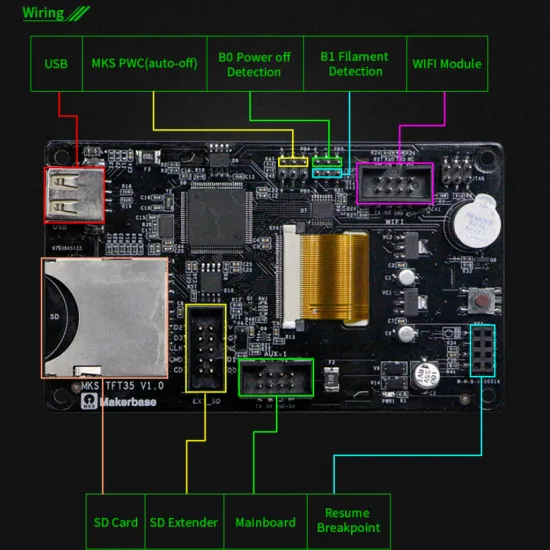

Разъёмы и дополнительные модули

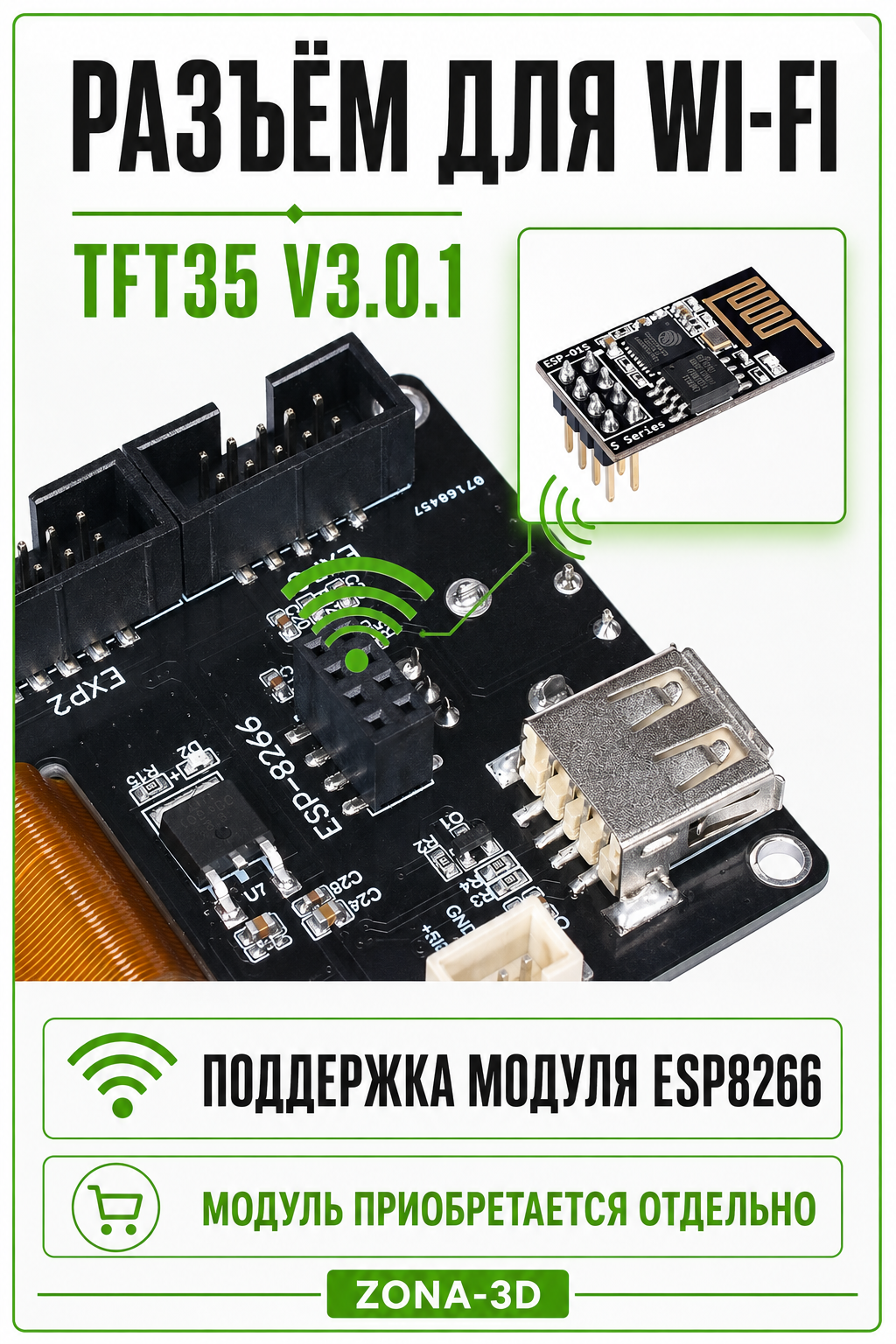

- Wi-Fi: требуется совместимый модуль MKS TFT WIFI и настройка сети.
- Контроль филамента: требуется датчик, например MKS FES, с соответствующим подключением и настройками.
- Автоотключение питания: реализуется с дополнительным модулем MKS PWC и настройкой прошивки.
- Возобновление после потери питания: зависит от конфигурации принтера, прошивки и подключённых средств обнаружения или резервирования питания.
Подключение и первый запуск
- Отключите питание принтера и сверьте маркировку дисплея с документацией MKS TFT35 V1.0.
- Подключите AUX-1 к совместимому UART основной платы. Проверьте расположение 5 В, GND, TX и RX по схемам обоих устройств.
- Выберите тип прошивки контроллера и одинаковую скорость обмена на дисплее и основной плате.
- Проверьте отображение температур и реакцию на команды, затем запустите тестовую печать с носителя.
Обновление и настройка
Загрузите пакет прошивки именно для MKS TFT35. Скопируйте содержимое выбранного комплекта в корень SD-карты: файл mkstft35.bin, конфигурацию mks_config.txt и папки ресурсов из архива. Вставьте карту в дисплей и перезапустите его, сохраняя стабильное питание до завершения обновления.
Параметры задаются через конфигурационный файл; часть настроек доступна непосредственно на экране в соответствующей версии прошивки. Предварительно сохраните свою конфигурацию. Обозначение V1.0 относится к аппаратной версии платы, а номер прошивки указывается отдельно.
