Дисплей 12864 FULL GRAPHIC Smart Controller LCD экран для RAMPS
Дисплей 12864 FULL GRAPHIC Smart Controller LCD для RAMPS
Графическая панель управления 3D-принтером с экраном 128×64, SD-картридером, энкодером и автономным запуском печати без постоянного подключения компьютера.
Описание
12864 FULL GRAPHIC Smart Controller — графическая панель управления для FDM/FFF 3D-принтеров на базе RAMPS 1.4 и другой совместимой электроники. LCD-экран с разрешением 128×64 отображает меню прошивки, температуры, координаты осей, параметры нагрева, состояние и прогресс печати. Для навигации используется поворотный энкодер с нажатием, поэтому основные операции можно выполнять непосредственно возле принтера.
Встроенный SD-картридер позволяет сохранять G-code на карту памяти и запускать задания без постоянного USB-соединения с компьютером. Через меню прошивки можно выбирать файлы, перемещать оси, запускать нагрев, изменять доступные параметры печати, ставить задание на паузу и выполнять другие операции, предусмотренные конфигурацией 3D-принтера.
При использовании RAMPS 1.4 панель подключается через Smart Adapter и два стандартных интерфейса EXP1/EXP2. Питание дисплея поступает от основной электроники принтера, а для работы с Marlin достаточно включить поддержку RepRapDiscount Full Graphic Smart Controller в конфигурации прошивки. Это делает 12864 удобным решением для сборки, ремонта и модернизации классических RepRap-принтеров.
Преимущества
Технические характеристики
| Тип устройства | графическая панель управления для 3D-принтера |
| Модель | 12864 FULL GRAPHIC Smart Controller |
| Тип дисплея | графический LCD |
| Разрешение | 128×64 |
| Цвет экрана | синий фон |
| Управление | поворотный энкодер с нажатием |
| Картридер | встроенный слот SD |
| Звуковая индикация | встроенный зуммер |
| Кнопка остановки | есть |
| Разъемы подключения | EXP1 + EXP2 |
| Подключение к RAMPS 1.4 | через Smart Adapter |
| Основная совместимость | RAMPS 1.4 + Arduino Mega 2560 и совместимые контроллеры |
| Поддерживаемая прошивка | Marlin и другие совместимые RepRap-прошивки |
| Регулировка контрастности | подстроечным резистором |
| Автономная печать | поддерживается с SD-карты |
| Назначение | локальное управление 3D-принтером и запуск G-code без компьютера |
Графический интерфейс 128×64
В отличие от символьного LCD 2004, Full Graphic Smart Controller использует матричный экран 128×64. Это позволяет прошивке выводить графические элементы, более подробные статусы и расширенное меню управления.
На одном экране удобно контролировать температуры сопла и стола, положение осей, скорость, состояние нагрева и ход выполняемого задания. Конкретный состав информации зависит от установленной прошивки и ее конфигурации.
Автономная печать с SD-карты
Встроенный SD-картридер позволяет перенести подготовленный G-code с компьютера на карту памяти, установить ее в панель и запустить файл непосредственно через меню принтера.
После старта задания команды считываются контроллером с карты памяти, поэтому поддерживать постоянное USB-соединение с компьютером не требуется. Это удобно для продолжительных заданий и автономной эксплуатации принтера.
Управление принтером
Поворотный энкодер используется для перемещения по меню и изменения параметров, а его нажатие — для подтверждения выбранного действия. В зависимости от настроек Marlin с панели можно выполнять основные сервисные и печатные операции.
- перемещение осей X, Y и Z
- управление экструдером
- предварительный нагрев сопла и стола
- выбор G-code с SD-карты
- запуск, пауза и остановка печати
- изменение скорости печати
- коррекция доступных параметров во время работы
- управление вентиляторами при поддержке прошивкой
Подключение к RAMPS 1.4

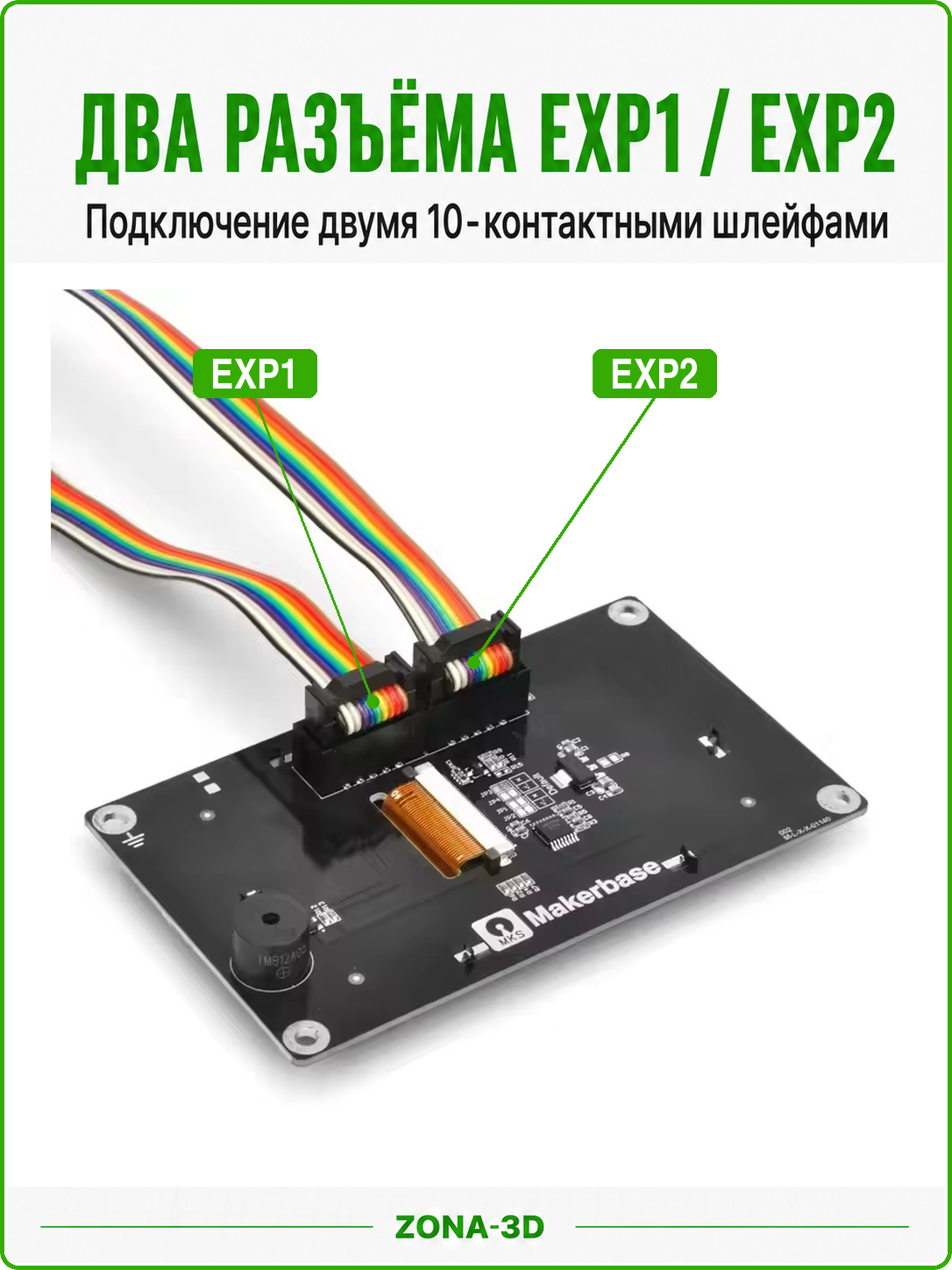

Для подключения RepRapDiscount Full Graphic Smart Controller к RAMPS 1.4 используется Smart Adapter. Два ленточных шлейфа соединяют разъемы EXP1 и EXP2 панели с адаптером, установленным на основной плате.
Перед включением необходимо проверить ориентацию EXP-шлейфов и соответствие распиновки конкретной версии контроллера. Подключать или отключать дисплей рекомендуется только при полностью выключенном питании 3D-принтера.
Настройка Marlin
Для работы панели в Marlin необходимо активировать конфигурацию RepRapDiscount Full Graphic Smart Controller. После компиляции и загрузки прошивки меню выводится непосредственно на LCD 12864.
Поскольку существуют разные аппаратные ревизии и совместимые версии 12864, при замене дисплея на нестандартной плате управления рекомендуется дополнительно проверить распиновку EXP1/EXP2 и поддержку конкретной ревизии прошивкой.
Совместимость и применение
- RAMPS 1.4
- Arduino Mega 2560 + RAMPS
- RepRap 3D-принтеры
- Prusa i3 и совместимые DIY-сборки
- 3D-принтеры на Marlin с поддержкой Full Graphic Smart Controller
- совместимые платы управления с EXP1/EXP2
- самодельные FDM/FFF 3D-принтеры
- ремонт и модернизация существующей панели управления
Почему выбирают 12864 FULL GRAPHIC Smart Controller
Full Graphic Smart Controller 12864 подходит для пользователей, которым нужен простой локальный интерфейс управления без сенсорного дисплея или отдельного одноплатного компьютера. Панель обеспечивает доступ к основным функциям принтера, а графический экран отображает больше информации по сравнению с классическими символьными LCD 2004.
Встроенный SD-картридер, механический энкодер и широкая поддержка Marlin делают 12864 практичным вариантом для классических RAMPS-сборок, ремонта старых 3D-принтеров и самостоятельных проектов на базе RepRap.
LCD 128×64, SD-картридер, энкодер и подключение через EXP1/EXP2 позволяют управлять основными функциями принтера и запускать печать без постоянного подключения компьютера.
