Сенсорный дисплей MKS TFT32_L V4.0 3,2 дюйма для 3D-принтера, Marlin и Smoothieware
Сенсорный дисплей MKS TFT32_L V4.0 3,2″ для 3D-принтера
Управление печатью, нагревом и перемещением осей через цветное сенсорное меню
Описание

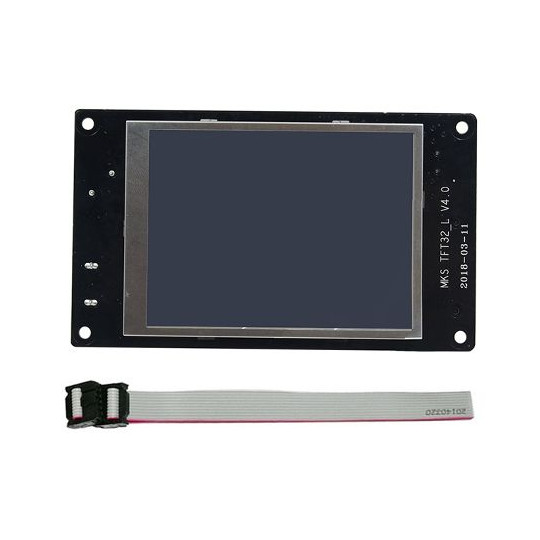

MKS TFT32_L V4.0 — цветной сенсорный дисплей 3,2″ с разрешением 320×240 для управления 3D-принтером. Подключается к совместимой плате по UART, поддерживает печать с SD-карты и USB-флешки, настройку температур, перемещение осей и управление подачей филамента.

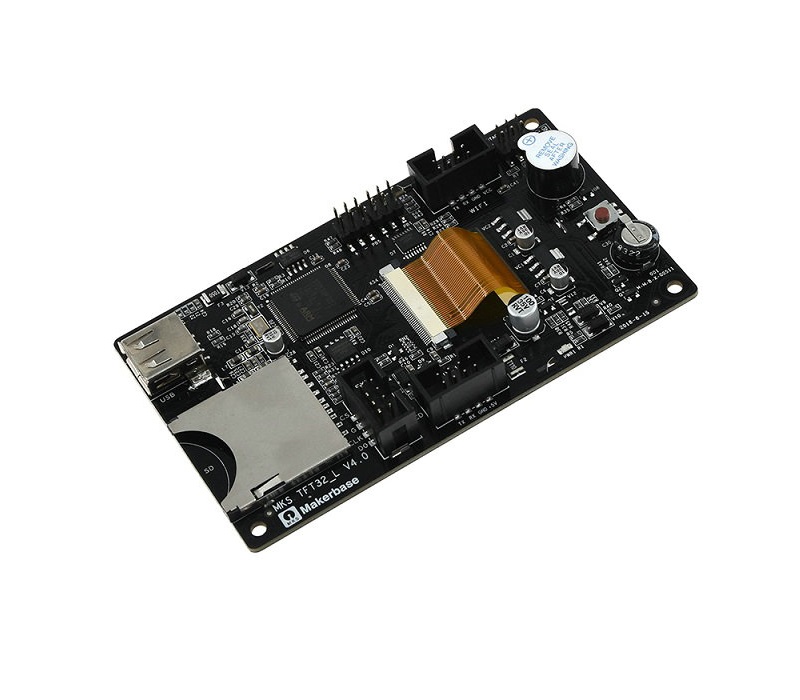

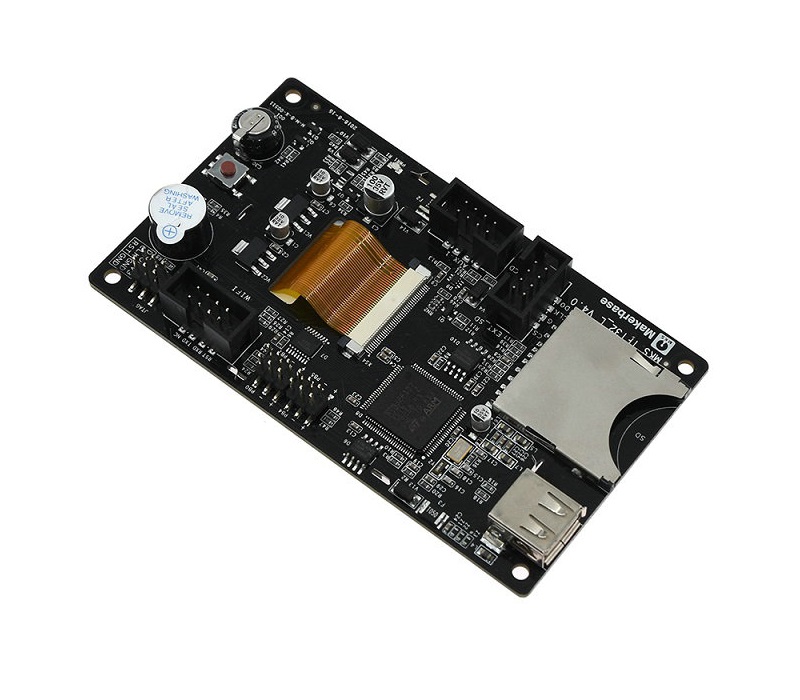

В основе панели — микроконтроллер STM32F107VCT6 с 32-битным ядром ARM Cortex-M3. Дисплей работает под собственной прошивкой: обрабатывает нажатия, считывает файл задания с накопителя и передаёт команды G-code управляющей плате. Это позволяет запускать печать без постоянно подключённого компьютера. Поддерживается работа с совместимыми контроллерами на Marlin и Smoothieware при правильной настройке последовательного соединения.
Интерфейс можно адаптировать под конкретный принтер: заменить изображения кнопок и заставку, добавить пользовательские команды и настроить параметры через файл mks_config.txt. Прошивка и графические ресурсы обновляются с SD-карты. Панель подходит для самостоятельной сборки и модернизации 3D-принтера, если его управляющая плата поддерживает необходимое UART-подключение.
Преимущества
Конструкция и работа с накопителями

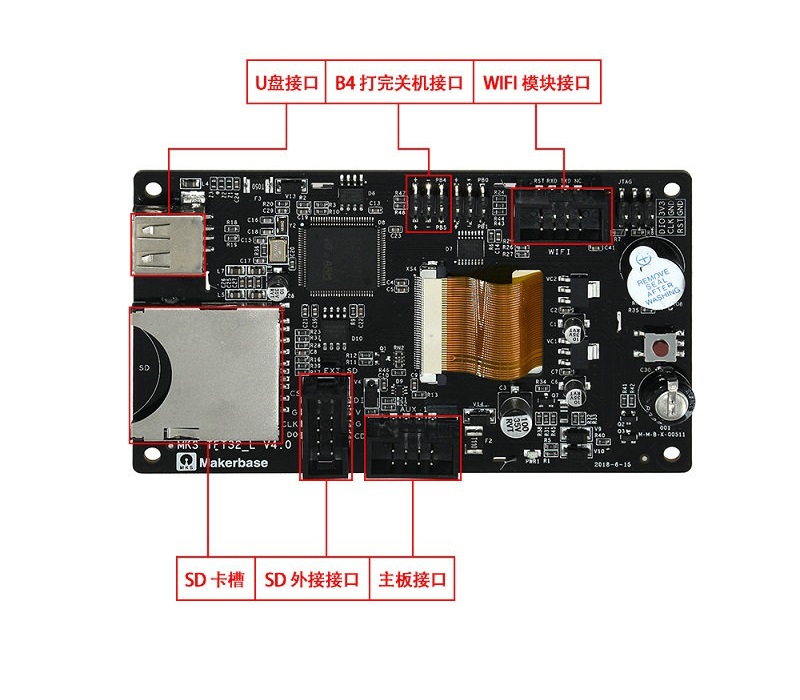

Разъёмы и подключение
- U disk interface — USB: подключение USB-флешки с подготовленными файлами G-code.
- SD card slot — слот SD: установка карты для печати и обновления прошивки дисплея.
- Motherboard interface — AUX-1: связь с управляющей платой по UART и питание панели. Перед подключением необходимо сверить распиновку обеих плат.
- SD external interface — EXT_SD: разъём для совместимого внешнего SD-интерфейса.
- WiFi module interface: подключение совместимого Wi-Fi-модуля Makerbase. Беспроводная связь требует отдельного модуля и настройки.
Технические характеристики
| Производитель | Makerbase (MKS) |
|---|---|
| Модель и ревизия | MKS TFT32_L V4.0 |
| Тип экрана | Цветной сенсорный TFT LCD |
| Диагональ | 3,2 дюйма |
| Разрешение | 320 × 240 пикселей |
| Микроконтроллер | STM32F107VCT6, ARM Cortex-M3, 32 бит |
| Питание панели | 5 В постоянного тока |
| Связь с платой принтера | UART, передача команд G-code |
| Носители для печати | SD-карта и USB-флешка |
| Совместимые прошивки контроллера | Marlin и Smoothieware при совместимой распиновке и настройках UART |

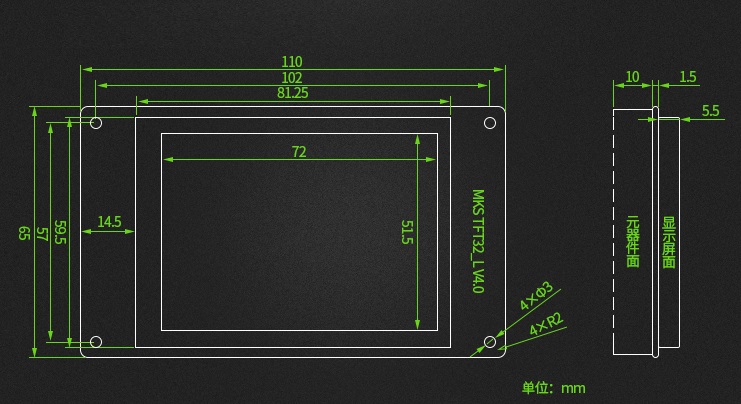

| Размеры печатной платы | 110 × 65 мм |
| Межосевое расстояние крепёжных отверстий | 102 × 57 мм |
| Диаметр крепёжных отверстий | 3,2 мм |
| Файл конфигурации | mks_config.txt |
| Обновление прошивки | С SD-карты, пакет для MKS TFT28/32 |
| Wi-Fi | Через отдельный совместимый модуль |
Дополнительные возможности
- Контроль филамента: работа с совместимым датчиком окончания материала после подключения и настройки.
- Возобновление печати после сбоя питания: требует подходящего аппаратного решения и корректной конфигурации.
- Автоотключение после печати: доступно при использовании совместимого модуля управления питанием.
- Выравнивание стола и пользовательские команды: выполняются в пределах возможностей прошивки и оборудования принтера.
Первичная настройка
- Отключите питание принтера. Сверьте назначение контактов UART, земли и питания 5 В на дисплее и управляющей плате.
- Подключите панель подходящим кабелем. Совпадение формы разъёма само по себе не подтверждает совместимость распиновки.
- Задайте в конфигурации дисплея тип прошивки контроллера и согласованную скорость обмена. При необходимости настройте последовательный порт в прошивке основной платы.
- Для обновления используйте официальный пакет MKS TFT28/32: перенесите необходимые файлы в корень SD-карты согласно инструкции производителя.
- Перед первой печатью проверьте отображение температур, реакцию на команды и корректность перемещения осей.
