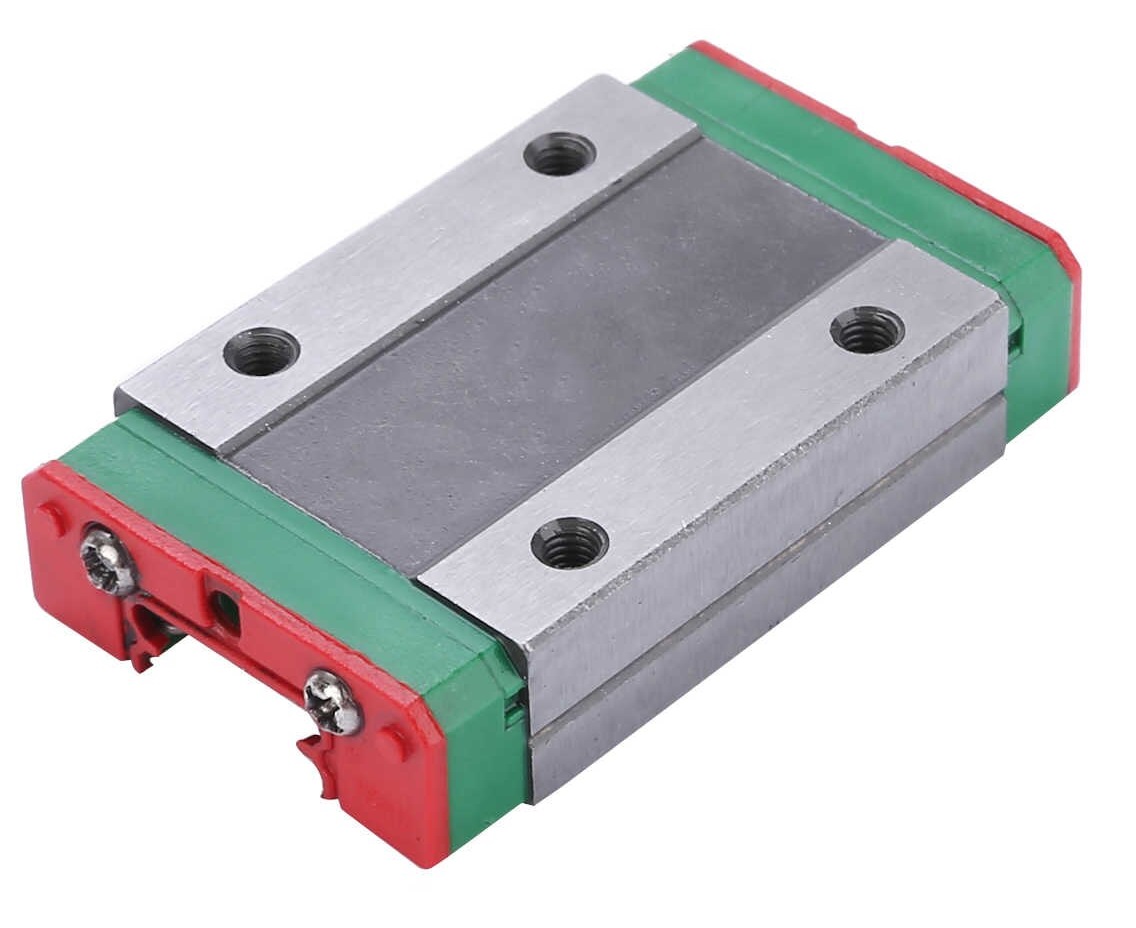

Рельсовая каретка KGT MGN9H (удлиненная)
Компактное решение для точного линейного перемещения
Компактное решение для точного линейного перемещения
Удлиненная миниатюрная каретка формата MGN9H разработана для направляющих шириной 9 мм и обеспечивает стабильный ход при ограниченном пространстве монтажа. Увеличенная длина корпуса повышает жесткость пары рельс–каретка и уменьшает люфт, что особенно важно для 3D‑принтеров, лазерных граверов, легких станков ЧПУ и робототехники.
Чем отличается от других исполнений
- Длинная база по сравнению с короткими версиями серии MGN9 снижает качание и улучшает повторяемость на высоких скоростях
- Стандартные отверстия М3 и межосевые размеры 15×16 мм упрощают замену и установку на существующие узлы
- Низкий профиль: всего 10 мм высоты в сборе на рельсе — удобно там, где критична общая высота механизма
Преимущества в эксплуатации
- Точная геометрия и допуски по высоте обеспечивают равномерный прижим и плавность хода
- Корпус из подшипниковой стали устойчив к износу при длительной работе
- Масса всего около 30 г снижает инерцию подвижных узлов и помогает увеличить ускорения
Каретка совместима с рельсами MGN9 и подойдет для модернизации осей X/Y/Z, где требуется сочетание компактности, жесткости и простого монтажа без переразметки крепежа.
Дополнительные особенности и область применения
- Оптимальна для голов кареток 3D‑принтеров, кинематик CoreXY/Markforged‑подобных систем, портальных столов, компактных слайдеров камер и печатной оснастки.
- Геометрия дорожек с четырехточечным контактом шариков обеспечивает устойчивость к моментам в плоскости и вне плоскости при компактных размерах.
- Торцевые крышки и контактные щетки‑скребки помогают удерживать смазку внутри и препятствуют попаданию мелкой пыли.
- Хорошо работает в паре с анодированными или нержавеющими рельсами MGN9 при корректной смазке и чистоте поверхности.
Конструкция и надежность
- Стальной корпус и рельс образуют жесткую направляющую пару, снижающую микроколебания и паразитные вибрации.
- Равномерная циркуляция шариков по замкнутым каналам обеспечивает стабильное усилие перемещения по всей длине хода.
- Поверхности качения обработаны для равномерного контакта и ресурса при длительных циклах.
Обслуживание и монтаж
- Поставляется с транспортировочной вставкой: не снимайте ее до момента посадки каретки на рельс, чтобы исключить выпадение шариков.
- Рекомендуемая смазка: легкая литиевая или синтетическая NLGI 1–2; периодичность обслуживания зависит от условий (пыль, скорость, нагрузка).
- Перед установкой очистите рельс и монтажные плоскости от абразива и стружки; затягивайте крепеж с равномерным моментом.
- Для повышения ресурса используйте мягкие пыльники/кожухи и избегайте ударных нагрузок.
