Микропереключатель SM5-05N-115-G45 125v 1a - 10 штук
Микропереключатель SM5-05N-115-G45, 125 В, 1 А, набор 10 шт.
Описание
SM5-05N-115-G45 — набор из 10 рычажных микропереключателей для ремонта и сборки контактных узлов. Компактный корпус, прямой металлический рычаг и три вывода позволяют применять детали в совместимых концевых механизмах, кнопочных упорах и сигнальных цепях оборудования.
В актуальной карточке товара указаны номиналы 125 В и 1 А. Они относятся к контактному компоненту и не означают, что выключателю нужно отдельное питание. Для контроля положения на плате 3D-принтера используется низковольтная сигнальная цепь, соответствующая схеме контроллера.

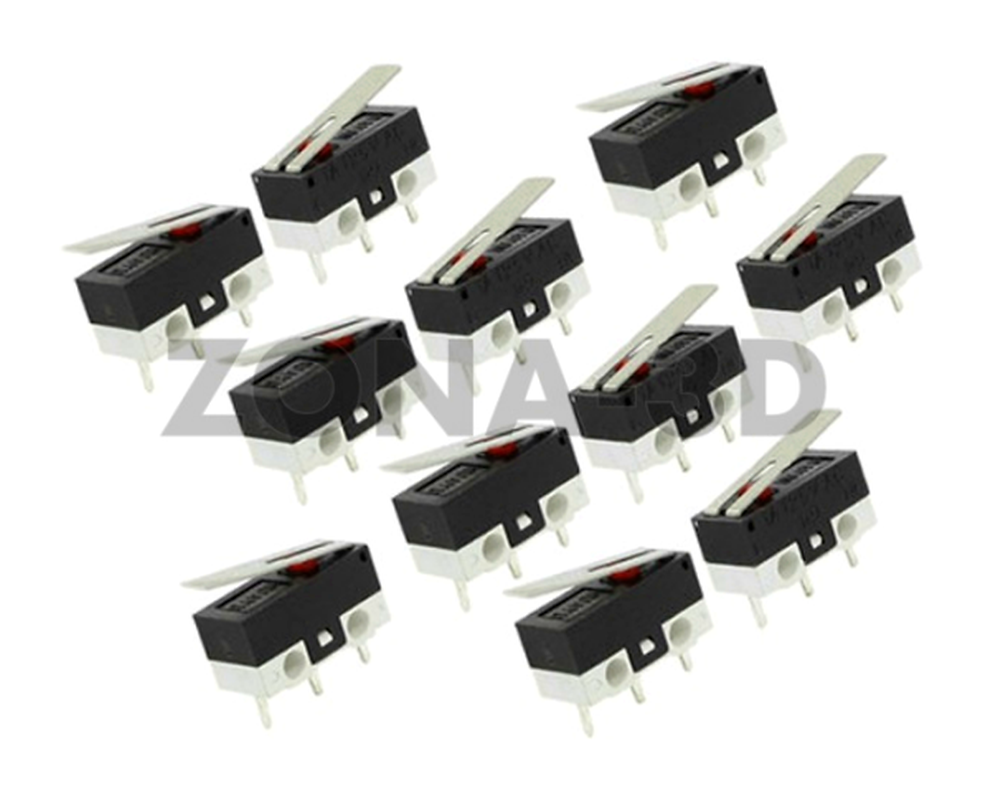

На фотографии показано исполнение с чёрным корпусом, светлым основанием и прямым рычагом без ролика. Деталь не содержит готовой электронной платы, индикатора или разъёма для контроллера. Соединение выполняют через её выводы в составе ремонтируемого узла.
При замене проверяют форму корпуса, расположение крепёжных отверстий, положение ножек и геометрию рычага. Суффиксы похожих микропереключателей могут обозначать разные исполнения, поэтому электрические номиналы, усилие и ресурс других вариантов серии автоматически к этому товару не относятся.
Принцип работы и назначение
Переключатель меняет состояние контактов при нажатии и возвращает их после освобождения рычага. Вход контроллера распознаёт это изменение и использует его как признак достижения исходной точки. Сам выключатель не хранит координаты и не управляет двигателем.
При подключении через NC разрыв исправной замкнутой цепи можно распознать как срабатывание, если так настроена логика входа. Это полезно для обнаружения обрыва провода, однако реакция оборудования на сигнал определяется прошивкой и её настройками.
Технические характеристики
| Маркировка товара | SM5-05N-115-G45 |
|---|---|
| Количество в товаре | 10 шт. |
| Тип компонента | Рычажный микропереключатель |
| Контактная группа | Переключающая: COM, NC и NO |
| Количество выводов | 3 |
| Рабочий орган на фотографии | Прямой металлический рычаг, без ролика |
| Номиналы в актуальной карточке | 125 В, 1 А |
| Исполнение корпуса | Чёрный корпус со светлым основанием |
| Подключение | Через выводы компонента |
| Электронная плата / кабель | Не входят в состав отдельного переключателя |
| Отдельное питание | Не требуется; используется внешняя контактная цепь |
Размеры и исполнение сверены с фотографиями и чертежами именно этой карточки. Подробные материалы доступны в разделе документации. Источник характеристик и изображений.
Совместимость и выбор
- Используйте для замены компонента с совпадающими корпусом, выводами, рычагом и электрическими параметрами.
- Для установки в существующую плату нужны совпадение расстояний между выводами и ориентации контактов. Геометрию других моделей SM5 за основу не принимают.
- При работе как концевик платы управления подключают контактную пару к её сигнальному входу. Высоковольтную нагрузку нельзя рассчитывать по аналогии с другими версиями серии.
Подключение
| Контактная пара | Рычаг свободен | Рычаг нажат |
|---|---|---|
| COM–NC | Цепь замкнута | Цепь разомкнута |
| COM–NO | Цепь разомкнута | Цепь замкнута |
Это функциональные состояния контактов. Расположение ножек и назначение жил определяют по маркировке и проверкой мультиметром.

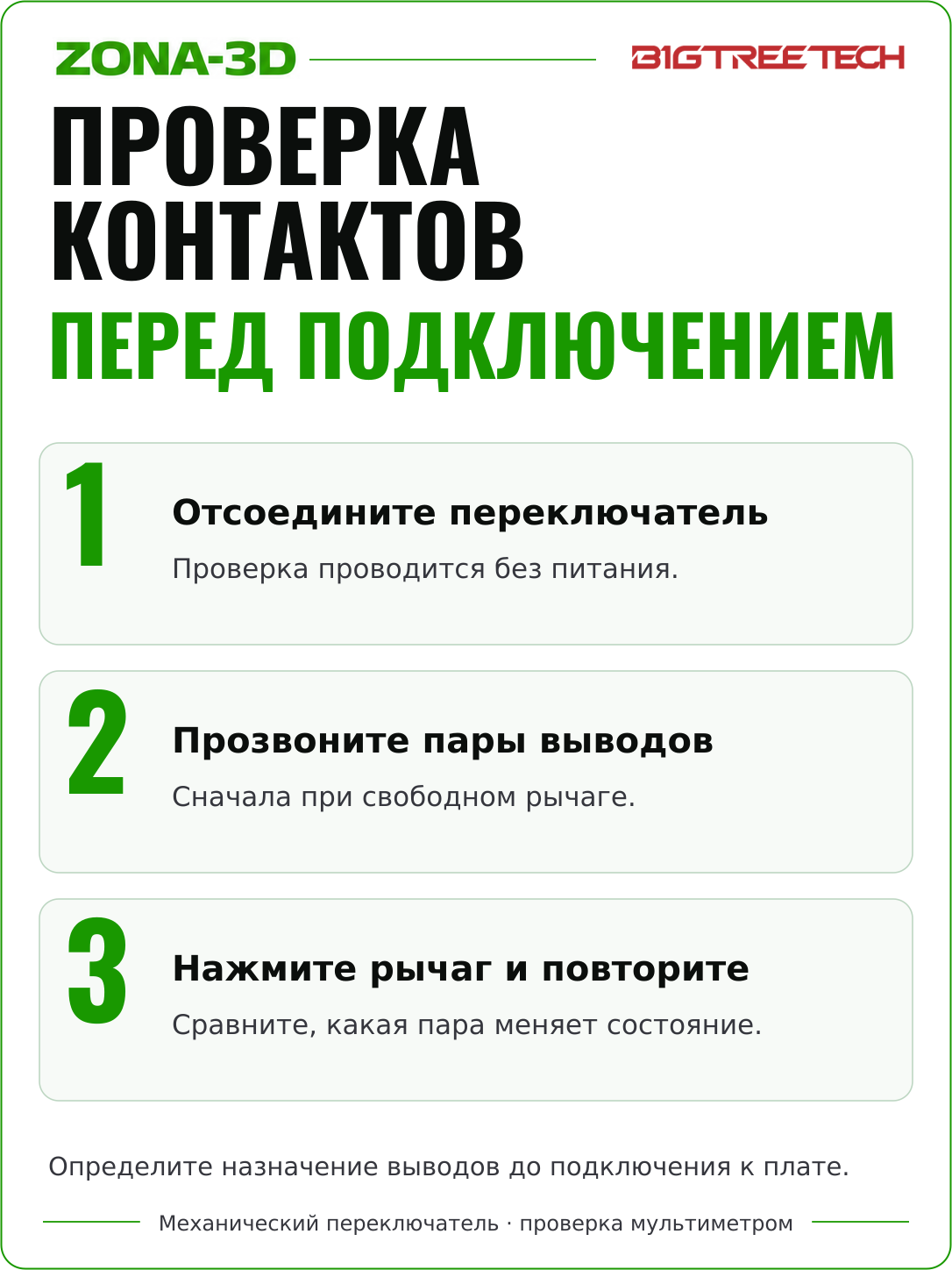

- На отключённом от питания узле определите COM, NC и NO. Проверьте мультиметром обе пары до и после нажатия рычага.
- Для контактного входа используйте COM и выбранный NC либо NO. Не соединяйте выводы питания платы через контакт выключателя.
- Согласуйте выбранную пару с инверсией и подтяжкой входа. Состояния open / TRIGGERED в консоли должны соответствовать фактическому положению рычага.
Проверка входа в прошивке
| Прошивка | Команда | Назначение |
|---|---|---|
| Marlin | M119 | Показывает состояние настроенных входов: open при свободном концевике и TRIGGERED при нажатии после правильной настройки логики. |
| Klipper | QUERY_ENDSTOPS | Проверяет состояния входов без запуска движения. Команду повторяют при свободном и нажатом приводе. |
Проверку выполняют при неподвижных осях. Сначала получают состояние свободного входа, затем нажимают рабочий орган и повторяют команду.
Монтаж и ввод в работу
- Установите узел на жёсткое крепление. Упор должен воздействовать на рабочий орган до достижения механического предела оси, с запасом для остановки.
- Проверьте полное возвращение рычага или кнопки после освобождения. Не используйте корпус выключателя как силовой ограничитель хода.
- Прокладывайте кабель без натяжения; фиксируйте его так, чтобы перемещение оси не нагружало разъём или выводы. Сигнальную линию удалите от силовой проводки двигателей и нагревателей.
- При неподвижных осях проверьте вход в консоли прошивки. Если сигнал всегда активен, всегда свободен или имеет обратную логику, сначала исправьте соединение и настройки.
- После проверки выполните пробный возврат нужной оси в ноль. Повторный подвод после небольшого отхода должен происходить без удара, заедания рабочего органа и смещения крепления.
Вопросы по применению
Нет. Это контактный компонент: питание используется внешней сигнальной цепью контроллера, а сам выключатель только замыкает или размыкает её.
Да, если в узле доступны COM и NC. После подключения настройте активное состояние входа и проверьте поведение при нажатии и разрыве цепи.
Проверьте жёсткость крепления, свободное возвращение рычага, состояние контактов, кабель и скорость подвода. Погнутый рычаг или люфт кронштейна меняют механическую точку срабатывания.
