Концевой выключатель Y/Z для 3D-принтера Flying Bear Ghost 6
Концевой выключатель Y/Z для 3D-принтера Flying Bear Ghost 6
Описание

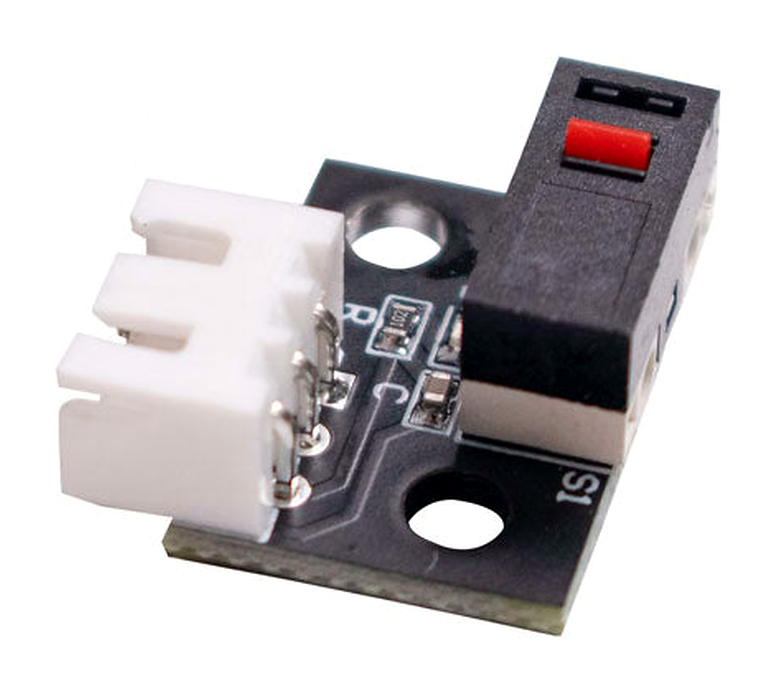

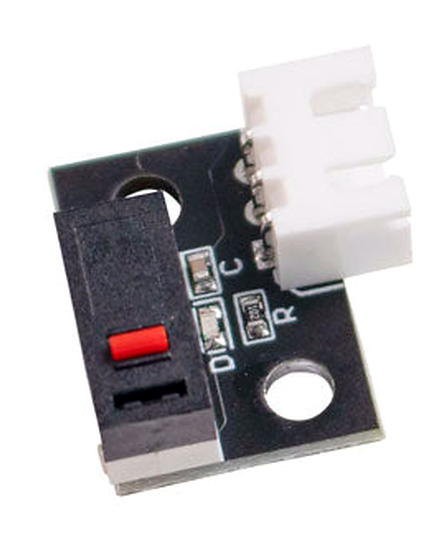

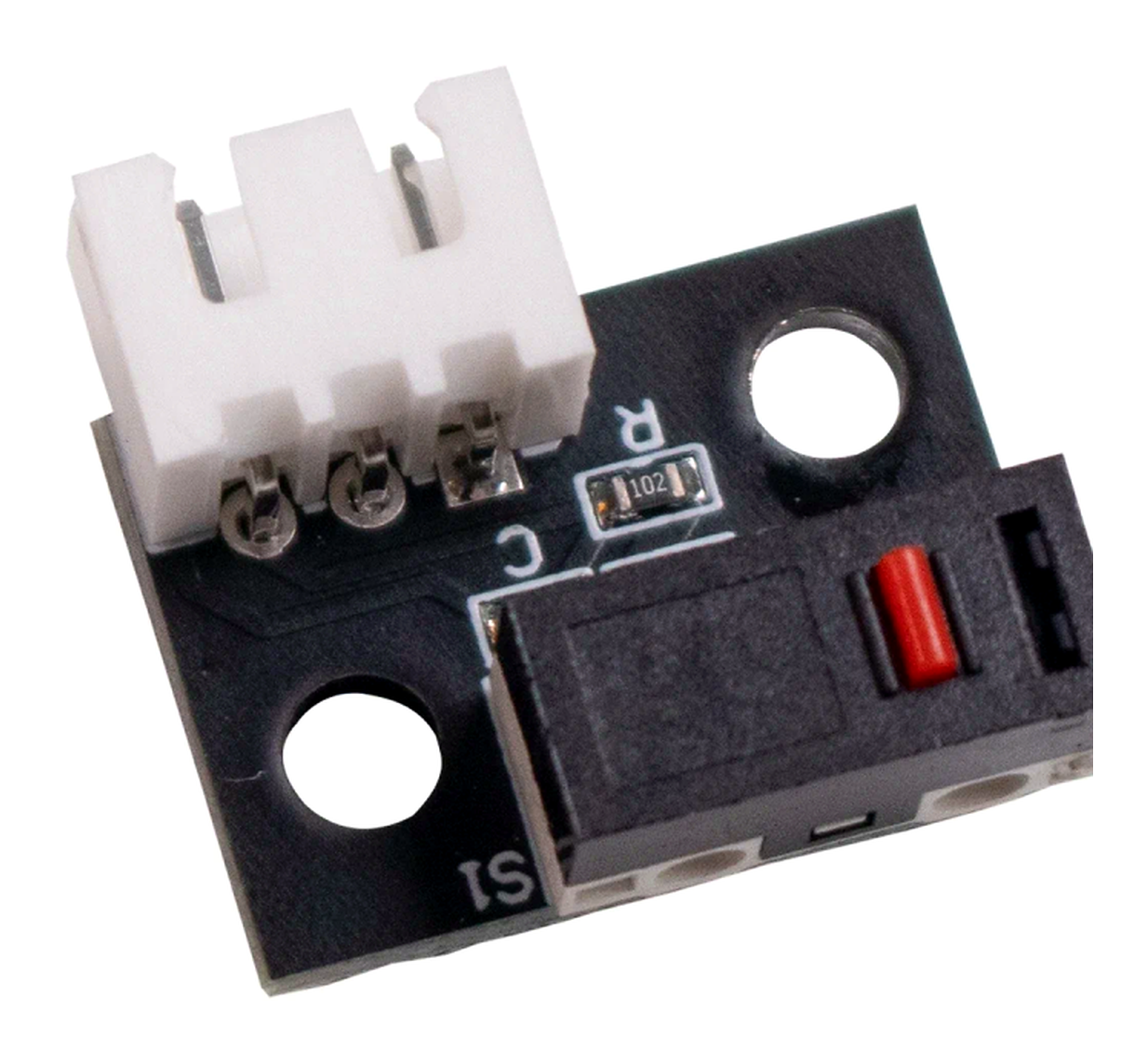

Концевой выключатель Y/Z для Flying Bear Ghost 6 — механический модуль определения исходного положения осей принтера. На компактной чёрной плате установлен кнопочный микропереключатель с красным толкателем и трёхконтактный разъём. Узел предназначен для замены соответствующего штатного концевика Ghost 6.
Срабатывание происходит при прямом нажатии упора на кнопку. Длинного рычага или ролика здесь нет: положение платы относительно упора непосредственно определяет точку срабатывания. Два отверстия в плате служат для крепления модуля и сохранения его положения при повторных возвратах оси в ноль.
Для замены используют штатное место установки, подходящий кабель и электрическую схему Ghost 6. Совпадение формы разъёма само по себе не подтверждает совместимость с другой платой или принтером. В разделе осей Ghost 6 этот товар относится к Y/Z; модуль концевика X выбирают отдельно по его исполнению.
После монтажа сначала проверяют сигнал при ручном нажатии на кнопку, затем выполняют пробный возврат нужной оси в ноль. Неподвижный кронштейн, свободное возвращение кнопки и правильная прокладка провода важны для стабильного определения исходной позиции.
Принцип работы и назначение
Микропереключатель регистрирует механический контакт с упором. Контроллер считывает дискретное состояние входа и использует его при возврате оси в исходное положение. Точка срабатывания зависит от положения самого модуля и геометрии упора.
Ограничение движения после поиска нуля задаётся отдельно настройками прошивки и рабочей области. Наличие концевика не означает, что он постоянно отключает двигатель при любом движении: режим обработки входа определяется контроллером.
Технические характеристики
| Принтер | Flying Bear Ghost 6 |
|---|---|
| Оси, указанные для товара | Y / Z |
| Тип срабатывания | Механическое нажатие |
| Привод микропереключателя | Красная нажимная кнопка |
| Рычаг / ролик | Не предусмотрены |
| Исполнение | Микропереключатель на чёрной печатной плате |
| Разъём | 3 контакта, белый корпус |
| Крепление | 2 отверстия в плате |
| Функция | Дискретный сигнал положения для контроллера |
| Подключение | По штатной схеме и кабелю Ghost 6 |
Размеры и исполнение сверены с фотографиями и чертежами именно этой карточки. Подробные материалы доступны в разделе документации. Источник характеристик и изображений.
Фотографии и конструкция
Совместимость и выбор
- Основное применение — соответствующие концевые узлы Y/Z Flying Bear Ghost 6. Сравните снятую плату с фото, её крепление и направление кнопки.
- При замене на штатный аналог сохраняют подходящий кабель и исходное место установки. Перестановка контактов без схемы недопустима.
- Для другого принтера нужны совпадение крепления, геометрии упора и электрической схемы. Обозначение 3 pin само по себе этого не подтверждает.
Подключение
| Функция контакта | Назначение |
|---|---|
| Signal / S | Сигнал состояния на вход контроллера |
| GND / G | Общий провод сигнальной цепи |
| VCC / V | Питание электронной обвязки, когда предусмотрено схемой модуля |
Таблица описывает функции, а не порядок контактов в колодке. Физическую распиновку и допустимое питание проверяют по маркировке и электрической схеме конкретного модуля.
- Используйте штатное подключение оси Y либо Z Flying Bear Ghost 6. Ориентация трёхконтактного разъёма должна соответствовать исходной установке.
- Перенос подключения с оптического датчика оси X без проверки схемы недопустим: это другой узел.
- После замены вручную нажмите кнопку и убедитесь, что контроллер видит переключение входа до возврата оси в ноль.
Проверка входа в прошивке
| Прошивка | Команда | Назначение |
|---|---|---|
| Marlin | M119 | Показывает состояние настроенных входов: open при свободном концевике и TRIGGERED при нажатии после правильной настройки логики. |
| Klipper | QUERY_ENDSTOPS | Проверяет состояния входов без запуска движения. Команду повторяют при свободном и нажатом приводе. |
Проверку выполняют при неподвижных осях. Сначала получают состояние свободного входа, затем нажимают рабочий орган и повторяют команду.
Монтаж и ввод в работу
- Установите узел на жёсткое крепление. Упор должен воздействовать на рабочий орган до достижения механического предела оси, с запасом для остановки.
- Проверьте полное возвращение рычага или кнопки после освобождения. Не используйте корпус выключателя как силовой ограничитель хода.
- Прокладывайте кабель без натяжения; фиксируйте его так, чтобы перемещение оси не нагружало разъём или выводы. Сигнальную линию удалите от силовой проводки двигателей и нагревателей.
- При неподвижных осях проверьте вход в консоли прошивки. Если сигнал всегда активен, всегда свободен или имеет обратную логику, сначала исправьте соединение и настройки.
- После проверки выполните пробный возврат нужной оси в ноль. Повторный подвод после небольшого отхода должен происходить без удара, заедания рабочего органа и смещения крепления.
Вопросы по применению
Количество контактов недостаточно для выбора. Должны совпасть корпуса разъёмов, порядок сигнала, общего провода и питания, а также схема входа контроллера.
Здесь упор нажимает непосредственно на красную кнопку. При замене на модуль с рычагом изменятся геометрия контакта и положение срабатывания, поэтому такой модуль нельзя считать прямым аналогом по одному разъёму.
Проверьте фиксацию разъёмов, целостность кабеля и отделение сигнальной линии от проводов двигателя и нагревателя. Затем оцените люфт крепления и правильность настроек входа.
