BIGTREETECH S2DW V1.0.1
LIS2DW · RP2040 · USB Type-C · Klipper

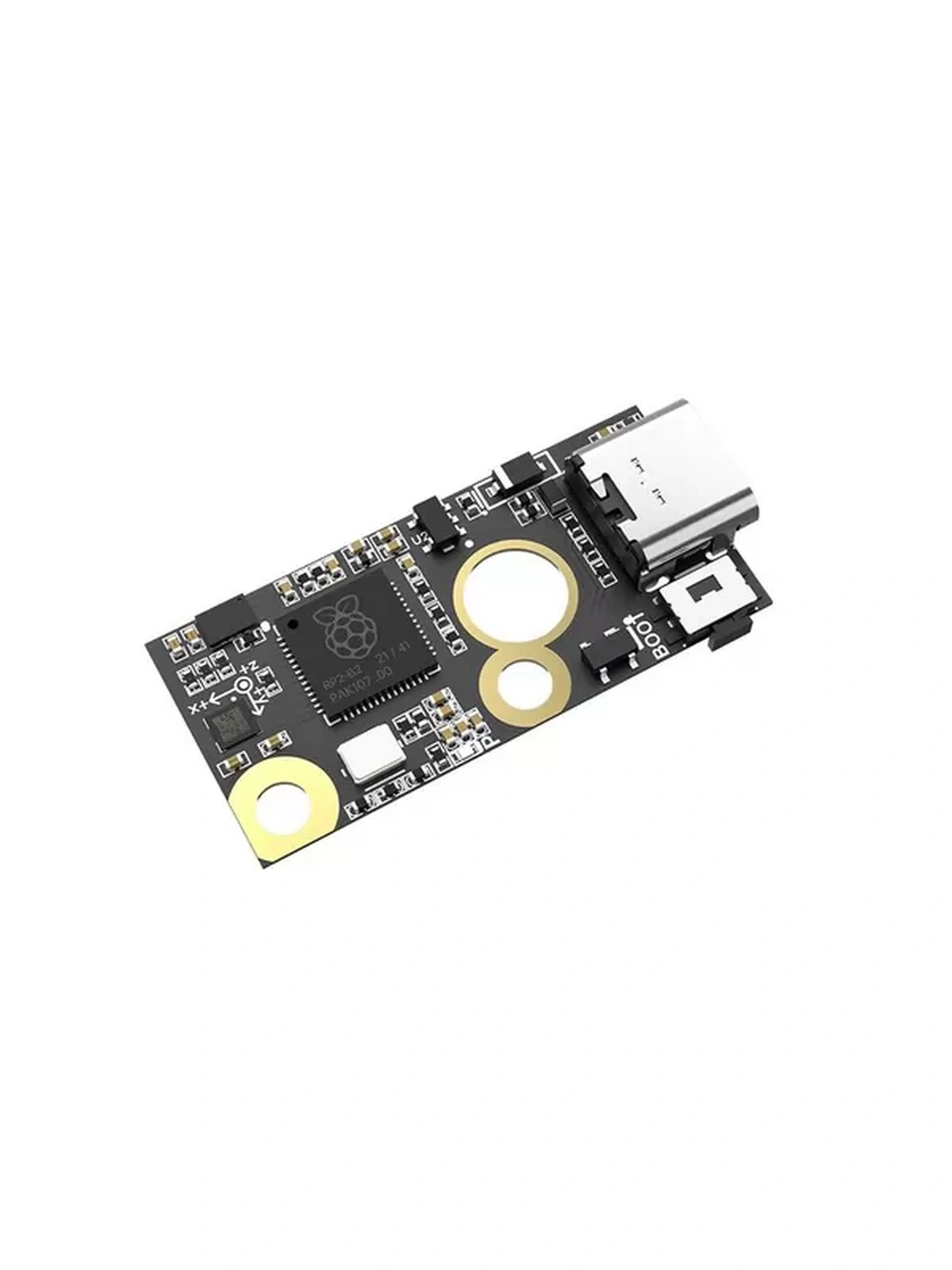

BIGTREETECH S2DW V1.0.1 — USB-модуль с трёхосевым акселерометром LIS2DW и контроллером RP2040 для измерения резонансов 3D-принтера в Klipper. Датчик помогает подобрать параметры Input Shaper по измерениям конкретной механики. Подключение по USB упрощает временную установку на печатающую голову или подвижный стол.
RP2040 считывает LIS2DW по короткой внутренней SPI-шине и передаёт данные хосту через USB. Плата требует совместимой прошивки и конфигурации Klipper. Её можно использовать при первоначальной настройке и повторять измерения после изменения массы головы, натяжения ремней или конструкции принтера.

Данные для анализа колебаний механики.
SPI уже разведена внутри модуля.
Можно снять после сохранения Input Shaper.
Как измерение помогает настройке
Резонанс проявляется повторяющимися волнами на поверхности модели после резких изменений направления. S2DW записывает ускорения во время тестового движения, а Klipper анализирует частотный отклик и предлагает параметры Input Shaper. Итог зависит от состояния механики, крепления датчика и выбранного компромисса между подавлением колебаний и сглаживанием движения.
Перед измерением стоит устранить люфты, ослабленные крепления и заедания. Датчик помогает увидеть результат настройки, но не заменяет исправление механической причины вибраций. Рекомендованное ускорение оценивают вместе с возможностями двигателя, ремней и экструзии.
Параметры S2DW
| Версия товара | S2DW V1.0.1 |
|---|---|
| Контроллер | RP2040, два ядра ARM Cortex-M0+ |
| Датчик | Трёхосевой LIS2DW |
| Связь с хостом | USB 2.0 через Type-C |
| Питание | 5 В от USB; логика платы 3,3 В |
| Связь внутри платы | Четырёхпроводная SPI |
| Частота выдачи датчика | До 1600 Гц по руководству; это не частота резонанса принтера |
| Размер | 33,25 × 15,5 мм по руководству |
| Обслуживание | Кнопка BOOT и площадки для альтернативной проводки |
| Защита интерфейса | ESD-защита USB; не защита от произвольного перенапряжения |
Крепление для достоверного результата
Датчик должен быть жёстко связан с измеряемым узлом. Гибкий кронштейн, свободно висящий кабель или плохо затянутый крепёж способны добавить собственные колебания. USB-кабель закрепляют так, чтобы он не тянул плату на крайних положениях и не мешал тестовому движению.

У CoreXY, где голова движется по обеим горизонтальным осям, датчик обычно остаётся на голове. У типичного принтера с подвижным столом по Y измеряют X на голове, а Y — на столе. Один модуль можно переставлять, затем проверять ориентацию осей и конфигурацию.
Не перетягивайте винты и не допускайте контакта платы с токоведущими частями. Температурный диапазон самого чувствительного элемента не является разрешением держать всю плату на горячем нагревательном блоке или в камере при предельной температуре чипа.
Прошивка RP2040
В актуальной инструкции BTT для сборки Klipper указаны процессор rp2040, смещение No bootloader, Flash GENERIC_03H with CLKDIV 4 и интерфейс USBSERIAL. Перед сборкой включают дополнительные низкоуровневые параметры, если они скрыты в меню.
Для первого входа в загрузчик удерживают BOOT при подключении USB. RP2040 входит в штатный режим загрузки BOOTSEL; прошивку загружают совместимым способом из инструкции Klipper. После запуска рабочей прошивки используют собственный путь устройства из /dev/serial/by-id/, а не серийный номер из примера.
Кабель должен передавать данные: зарядный кабель без линий USB не позволит обнаружить модуль. Если Klipper сообщает, что секция lis2dw неизвестна, сначала проверяют поддержку датчика установленной версией ПО.
Настройка именно S2DW
В фирменном файле sample-bigtreetech-lis2dw-v1.0.cfg задана внутренняя разводка S2DW. Её нельзя заменять случайным примером подключения отдельного LIS2DW к Raspberry Pi Pico: номера GPIO могут отличаться.
| Сигнал LIS2DW | GPIO RP2040 на S2DW |
|---|---|
| MISO | GPIO8 |
| CS | GPIO9 |
| SCLK | GPIO10 |
| MOSI | GPIO11 |
| INT1 / INT2 для V1.0.1 | GPIO6 / GPIO7 по дополнению в руководстве |
Параметр axes_map задают по фактическому монтажу и обозначениям осей на плате. В примере BTT стоит -y,x,-z, но это не универсальное значение для любого положения датчика. Точку probe_points также выбирают внутри безопасной рабочей области своего принтера.
Проверка, калибровка и снятие модуля
Сначала выполняют ACCELEROMETER_QUERY, затем MEASURE_AXES_NOISE. Нестабильные данные требуют проверки питания, связи, крепления и источников вибрации. Тест резонансов проводят с выключенными вентиляторами, если это безопасно для текущего состояния хотэнда.
Для нужной оси используют SHAPER_CALIBRATE AXIS=X или SHAPER_CALIBRATE AXIS=Y. Первый тест наблюдают лично: при чрезмерных колебаниях его останавливают и проверяют механику. После оценки результата параметры сохраняют через SAVE_CONFIG.
После калибровки S2DW можно снять. Сохранённые параметры Input Shaper оставляют, а подключения MCU акселерометра и зависящие от него секции убирают из активной конфигурации. Иначе при следующем запуске Klipper будет ожидать отключённое USB-устройство.
Документация
Руководство BTT с дополнением для V1.0.1 · Фирменная конфигурация S2DW · Измерение резонансов в Klipper.
