MKS DLC32 V2.2
ESP32 · USB и Wi-Fi · автономный сценарий
MKS DLC32 V2.2 — плата управления для настольного лазерного гравёра или компактного станка CNC. Семейство DLC32 построено на 32-битной платформе ESP32 и поддерживает управление движением, подключение по USB и Wi-Fi, а также автономную работу с совместимым экраном и картой памяти. Для запуска подбирают прошивку под аппаратную ревизию, тип станка и установленный дисплей.
При сборке важно согласовать три части: механику, прошивку и исполнительный модуль. Функциональные схемы ниже помогают разделить команды движения, питание и управление мощностью.
Подключение к совместимой программе через USB для подготовки и проверки задания.

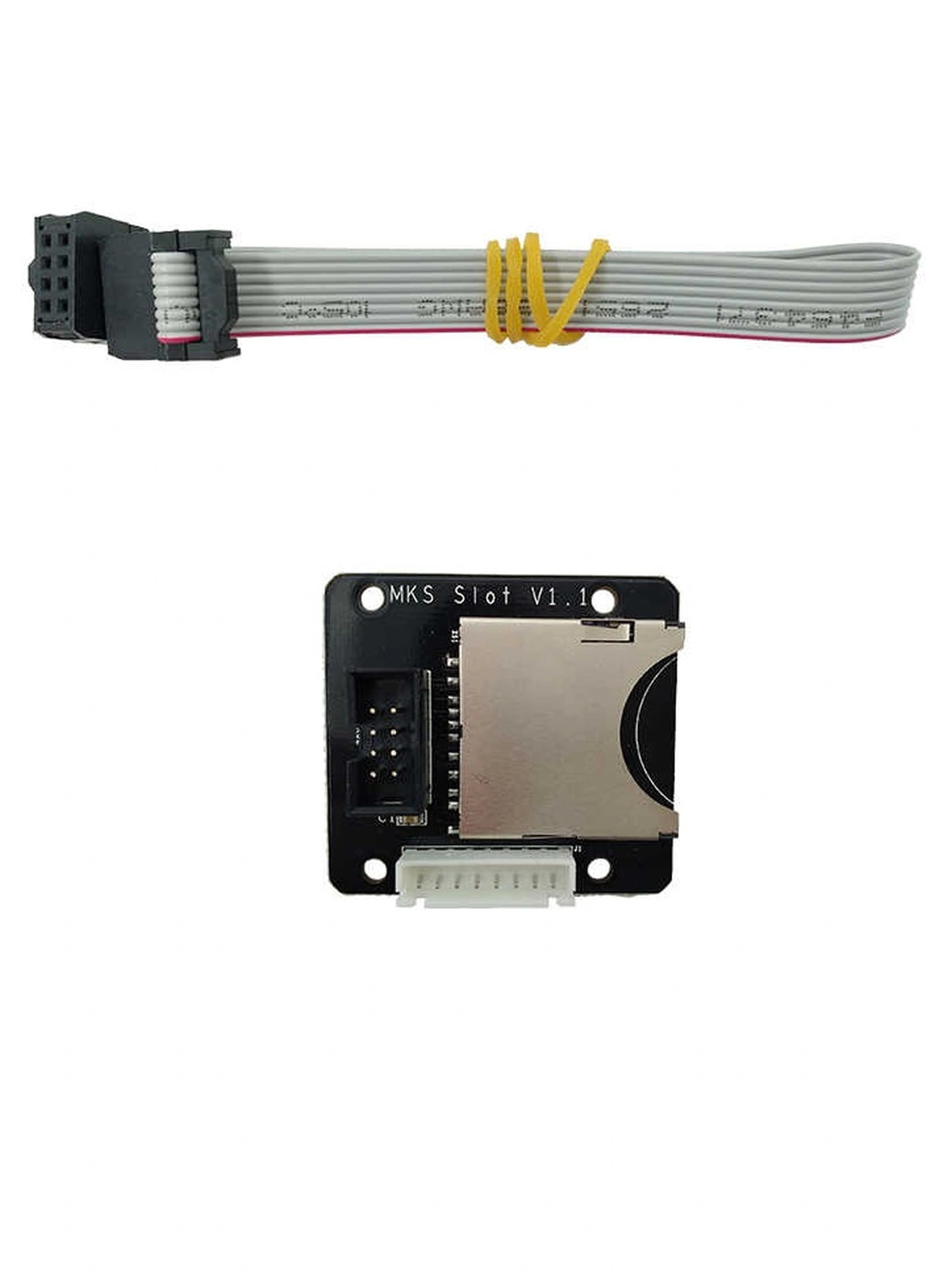

Подходящий экран и карта памяти позволяют выполнять подготовленные файлы рядом со станком.
Драйверы, концевики и лазерный или шпиндельный модуль выбираются под проект.
Для чего подходит DLC32
Контроллер связывает управляющую программу с механикой станка: принимает G-code, формирует шаги двигателей и задаёт мощность совместимого исполнительного модуля. Для лазерного гравёра это движение в плоскости и управление излучением; в CNC-сборке дополнительно используется ось Z и подходящий шпиндельный привод.
Подключение к компьютеру удобно для подготовки и проверки задания. Сетевое управление позволяет работать через веб-интерфейс в локальной сети, если оно предусмотрено установленной сборкой. Автономный сценарий с картой памяти и экраном полезен, когда компьютер не должен оставаться рядом со станком во время выполнения подготовленного файла.
Что учитывать при подборе системы
| Узел | Условие применения |
|---|---|
| Платформа | 32-битное семейство ESP32 с Wi-Fi |
| Каналы движения | X, Y и Z; тип драйверов и назначение каналов согласуются с прошивкой |
| Питание | Семейство DLC32 рассчитано на 12–24 В DC; перед подключением сверяют маркировку входа конкретной платы |
| Компьютер | USB-подключение для управления и загрузки совместимой прошивки |
| Управляющие программы | LaserGRBL и LightBurn при выборе совместимого устройства, прошивки и параметров связи |
| Автономная работа | microSD и поддерживаемый экран TS24 / TS35; нужен соответствующий вариант прошивки |
| Исполнительный модуль | Совместимый лазер или шпиндельный регулятор с согласованными питанием и сигналами |
Сначала выберите аппаратную версию и прошивку
Номер V2.2 относится к позиции товара. При обновлении ориентируйтесь на маркировку самой платы и руководство для неё: версии аппаратуры и версии программного обеспечения — разные обозначения. Не выбирайте файл только потому, что в его имени встречается «2.2».
У Makerbase существуют сборки для лазерного и CNC-сценария, разных экранов и кинематики. Ошибка выбора может проявиться в неправильной работе осей, входов или интерфейса. Сохраните исходные настройки и информацию о версии перед заменой прошивки.
Драйверы и движение
Для двигателей выбирают совместимые сменные драйверы с подходящими током, напряжением и распиновкой. Наличие гнезда само по себе не означает, что модуль входит в комплект. Перед включением сопоставьте EN, VMOT, GND, STEP и DIR, установите микрошаг по таблице выбранной микросхемы и проверьте охлаждение.
Параметры шагов на миллиметр должны соответствовать двигателю, микрошагу и передаче. Они не определяются одним названием платы. После смены драйвера или режима микрошагов нужно заново проверить реальное перемещение на известное расстояние.
При 200 шагах/оборот, микрошаге 16, ремне GT2 и шкиве 20 зубьев: 200 × 16 / (2 × 20) = 80 шагов/мм.
Это расчётный пример, а не универсальная настройка DLC32. Для винтовой передачи вместо окружности шкива используют ход винта за оборот. Два мотора, работающие от одного канала, не становятся двумя независимо управляемыми осями. Отдельное выравнивание двух сторон портала требует соответствующей схемы и поддержки в прошивке.
Лазер и шпиндель: не перепутайте питание с управлением
У лазерных модулей встречаются разные схемы: отдельный вход TTL / PWM или регулирование силового питания. Они электрически различаются. Перед подключением выясните напряжение питания, назначение контактов и допустимый уровень управляющего входа конкретного модуля.
Мощный лазерный блок или шпиндель может потребовать отдельного источника и внешнего силового регулятора. Нельзя считать допустимую нагрузку выхода по номиналу предохранителя платы или по мощности, указанной в названии лазера: там может быть оптическая мощность, а не электрическое потребление.
В совместимой GRBL-прошивке согласуйте максимальное значение S с настройкой программы, чтобы команда мощности интерпретировалась правильно. Поведение M3, M4 и режима лазера проверяют по выбранной прошивке. Сначала проверяют выключение и нулевую команду, затем выполняют короткий тест с установленными защитными средствами станка.
Экран, сеть и датчики
Для автономного управления выбирают экран, поддерживаемый именно DLC32 и конкретной сборкой, например подходящий вариант TS24 или TS35. Прошивка должна соответствовать диагонали и интерфейсу. Дисплей Robin TFT от 3D-принтера или любой экран с похожими шлейфами не считается совместимым без проверки.
Wi-Fi используется после настройки сети и веб-интерфейса. Для USB нужен кабель с передачей данных и определяющийся в системе последовательный порт. Если компьютер не видит плату, проверяйте питание, кабель и официальный драйвер USB-моста до повторной перепрошивки.
Концевики проверяют в интерфейсе до первого базирования. Простому механическому контакту обычно нужны сигнальная линия и GND, а активный датчик дополнительно требует совместимого питания. Назначение входа Probe зависит от сборки: в CNC он может обслуживать измерительный щуп, а лазерная прошивка может использовать этот ресурс иначе.
Порядок первого запуска
- Сверьте V2.2 на плате, тип экрана и совместимость файла прошивки. Подпишите питание, двигатели, концевики и исполнительный модуль.
- При отключённом питании установите драйверы, режим микрошагов и охлаждение. Проверьте обмотки двигателей и полярность источника.
- Первую настройку выполните с отключённым лазером или силовой частью шпинделя. Проверьте соединение, состояния входов и малые движения каждой оси.
- Настройте шаги, направления, пределы перемещений, ускорения и базирование под свою механику.
- Проверьте выключение исполнительного модуля и соответствие команды S диапазону мощности. Только затем переходите к тестовому заданию.
- Проверьте выбранный способ запуска: USB, локальную сеть либо файл на карте с совместимым экраном.
Программный сброс контроллера не заменяет аппаратное отключение опасных нагрузок. Станок должен иметь подходящее аварийное отключение; для лазера нужны предусмотренные конструкцией ограждение и защита от излучения.
Комплект и документация
Основное изделие позиции — MKS DLC32 V2.2. Экран, драйверы, антенна, карта памяти, источник питания и исполнительный модуль проверяются отдельно по заказу. Перед установкой также сопоставьте крепление и размеры электронной части с корпусом станка.
