MOONS’ 8T
CSE14HRA1L410A-02 · восемь зубьев · две фазы

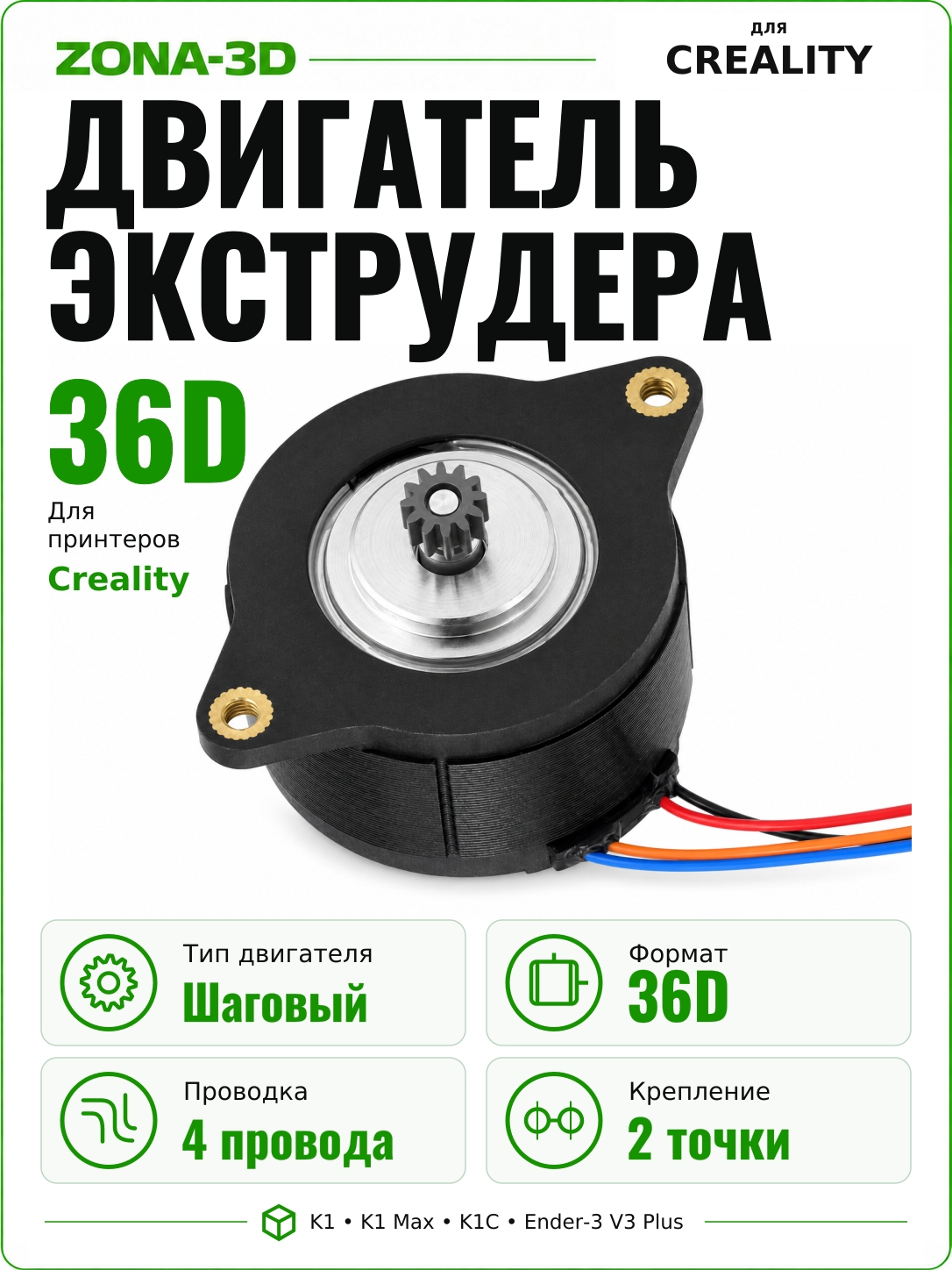

MOONS’ CSE14HRA1L410A-02 — короткий двухфазный шаговый двигатель с восьмизубой шестернёй для компактного редукторного экструдера. Исполнение 8T выбирают, когда корпус и ответная передача рассчитаны именно на такой пиньон. Круглый корпус Ø36 мм и крепление в двух точках помогают разместить привод в лёгкой печатающей голове.

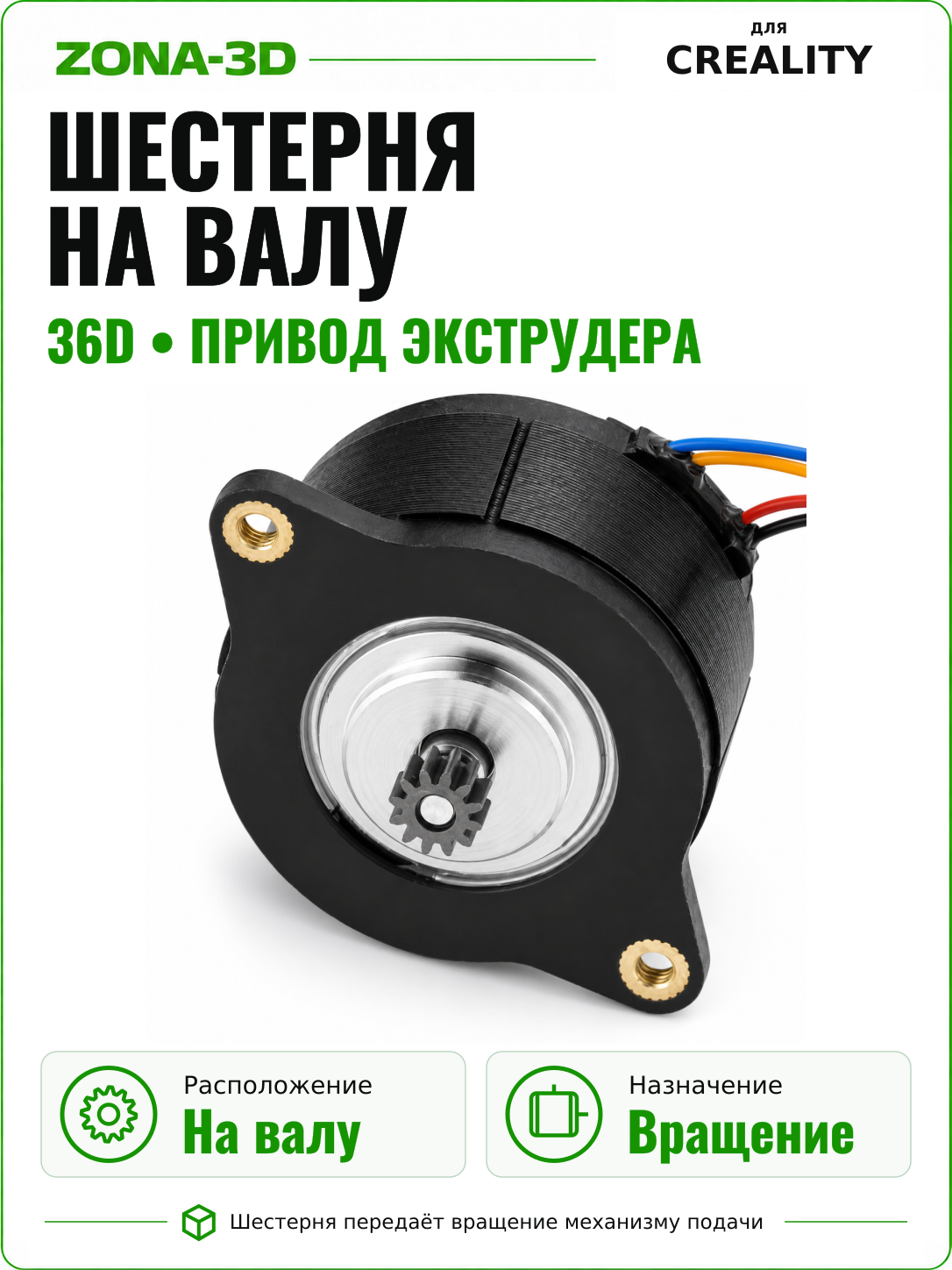

Установленная шестерня приводит редуктор, а не захватывает филамент напрямую. Для работы нужен совместимый механизм подачи и отдельный драйвер шагового двигателя в электронике принтера.

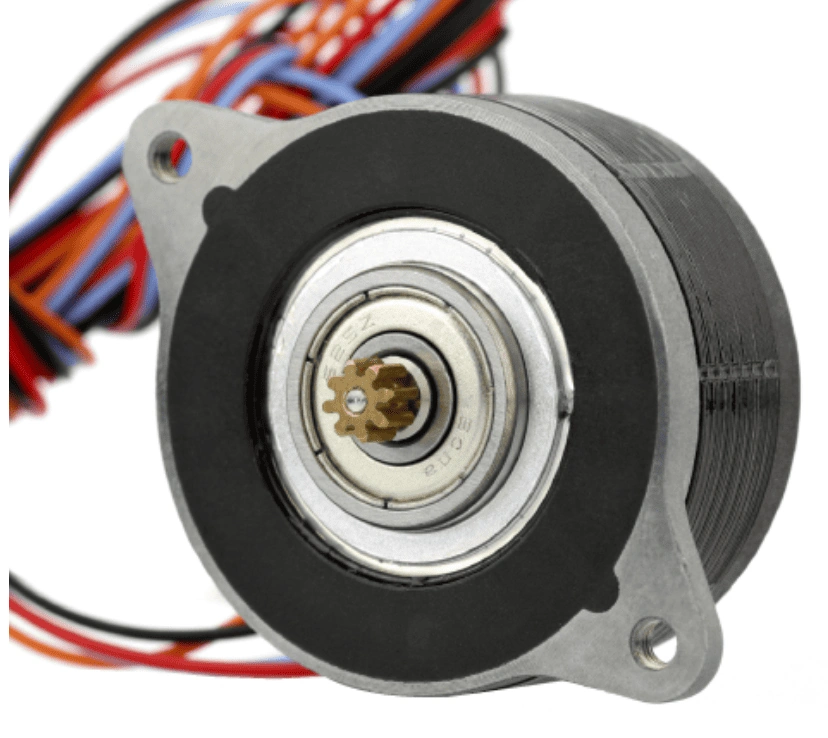

Ключевое отличие этого товара — восемь зубьев на валу. При подборе заменяемого мотора обязательно сравните число зубьев, маркировку -02 и расположение крепления.
Для редуктора, рассчитанного на этот пиньон.
Посадка в двух точках с крепежом M3.
После смены числа зубьев нужны корректные параметры подачи.

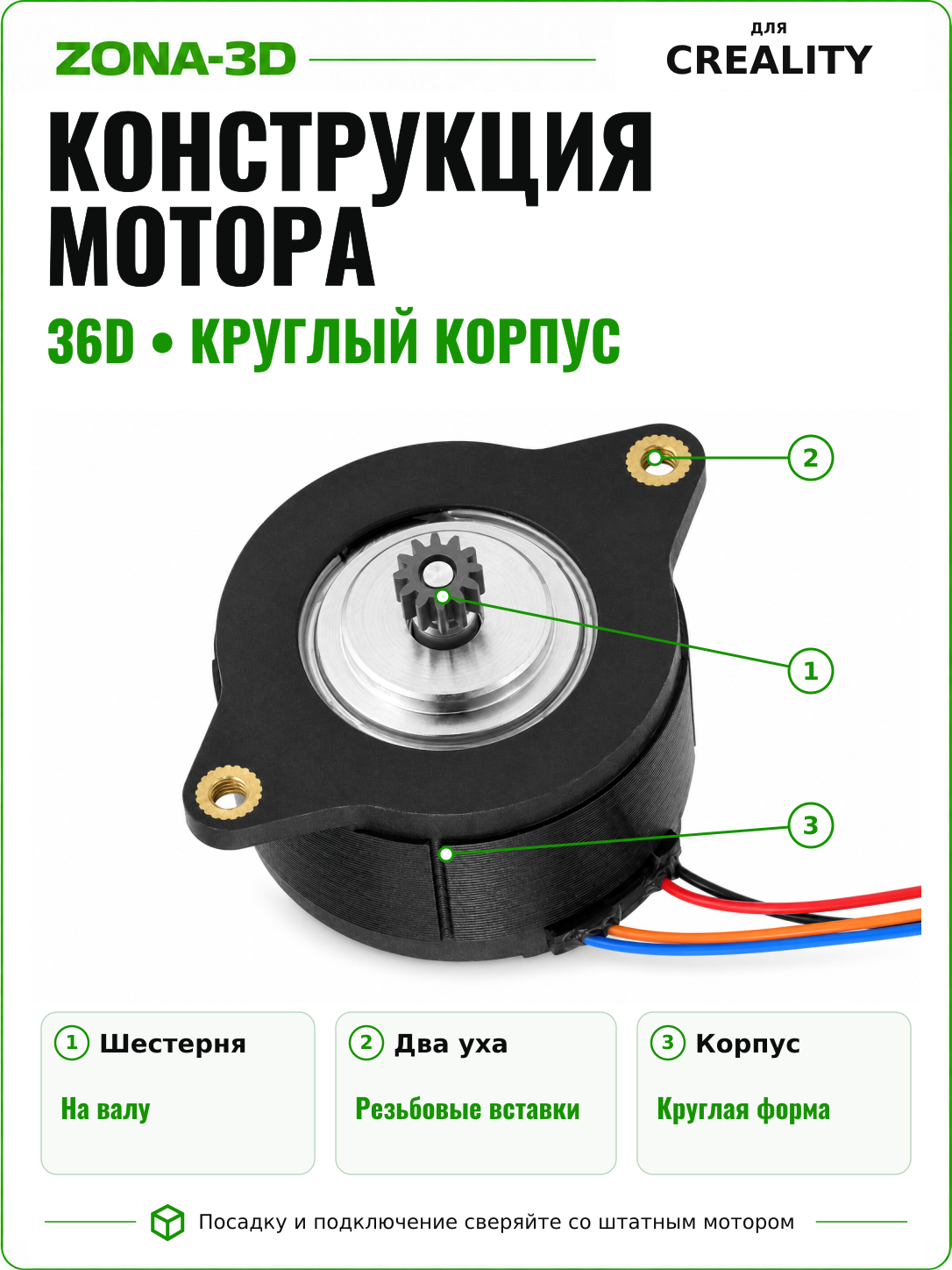

Конструкция и основные параметры
| Модель | MOONS’ CSE14HRA1L410A-02 |
|---|---|
| Исполнение передачи | Установленная шестерня 8T |
| Тип и шаг | Биполярный, две фазы; 1,8° / 200 полных шагов за оборот |
| Номинальный ток | 1 А на фазу по документации исполнения 8T |
| Корпус | Круглый Ø36 мм; длина 17,4 мм max |
| Монтаж | Два отверстия M3, межцентровое расстояние 43,83 ±0,3 мм |
| Подключение | Четыре провода; порядок контактов проверяют по кабелю |
| Масса мотора | Около 85 г по таблице исполнения |
Восемь зубьев и настройка подачи

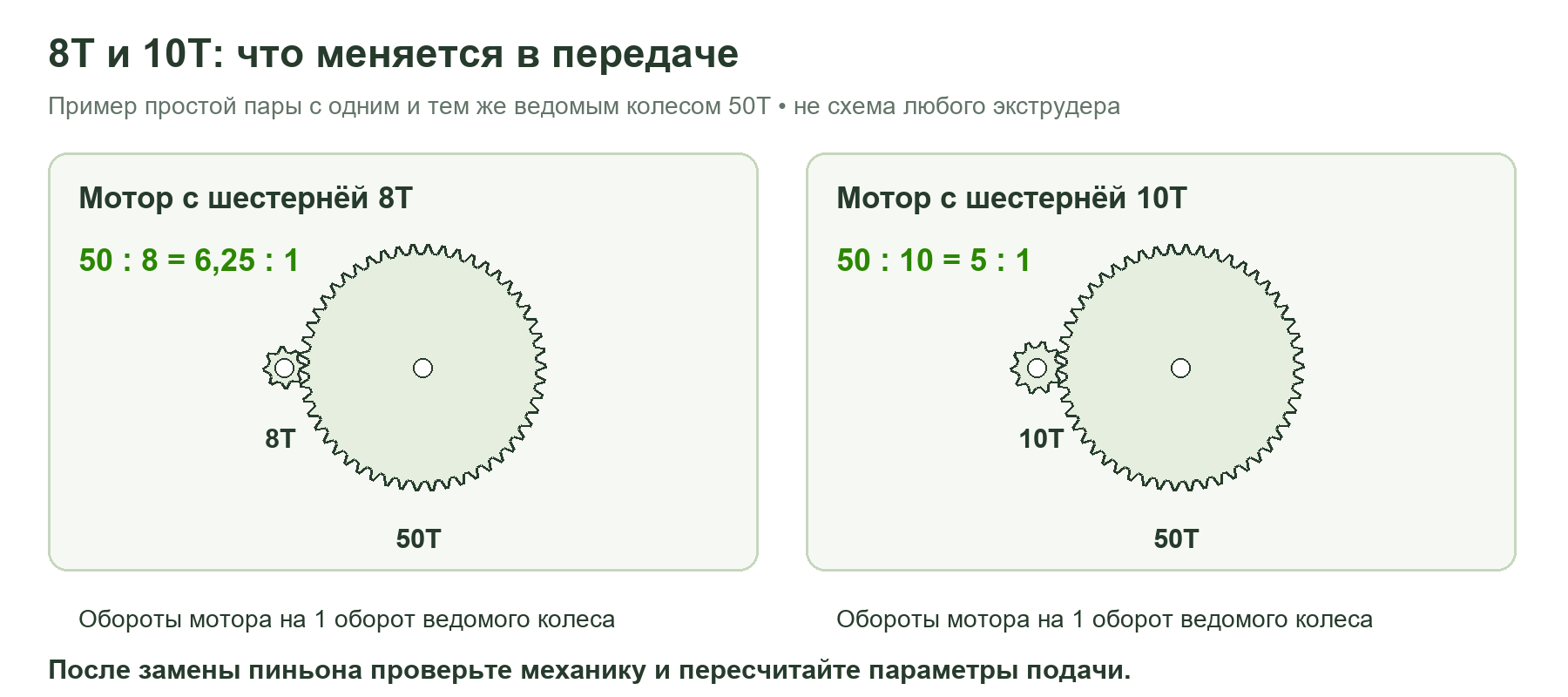

При одинаковом ведомом колесе меньший пиньон увеличивает редукцию: мотору требуется больше оборотов для того же перемещения филамента. На простой передаче 50T это даёт отношение 6,25:1 вместо 5:1 с пиньоном 10T. Теоретический выигрыш по моменту сопровождается уменьшением скорости выхода при тех же оборотах двигателя.
Это изменение передаточного отношения, а не прибавка мощности самого мотора. Реальное усилие подачи зависит также от скорости, тока, потерь, геометрии подающих роликов и их сцепления с филаментом. Для планетарных и составных передач расчёт выполняют по полной схеме.
Замена 10T на 8T требует проверки зацепления и параметров прошивки. Нельзя просто оставить прежнее значение steps/mm или rotation_distance, если фактическое передаточное отношение изменилось. Подбор тока и калибровка подачи решают разные задачи.
Сверьте исполнение до установки

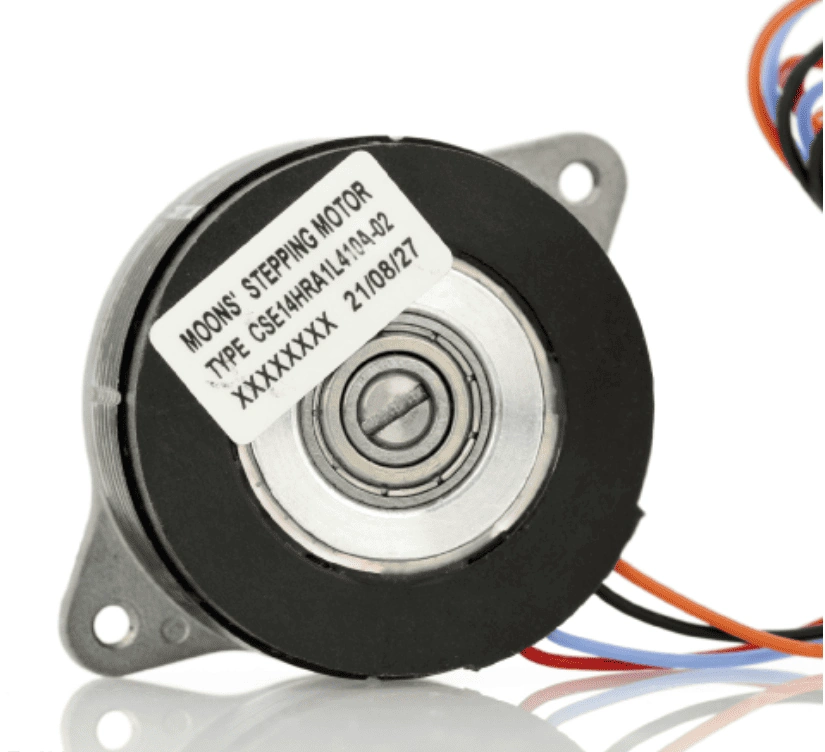

На задней стороне корпуса указана маркировка CSE14HRA1L410A-02. Она позволяет отличить восьмизубое исполнение от внешне похожих вариантов. Для монтажа важны также межосевое расстояние крепежа, рабочая высота шестерни и место для вывода кабеля.
Совпадение обозначений NEMA 14 и «36 мм» не гарантирует готовую замену. Проверьте профиль ответной шестерни и регулировку межосевого расстояния в корпусе. Подбирайте мотор по документации конкретной версии Orbiter, Sherpa или другого экструдера, установленного на принтере.
Электрическое подключение

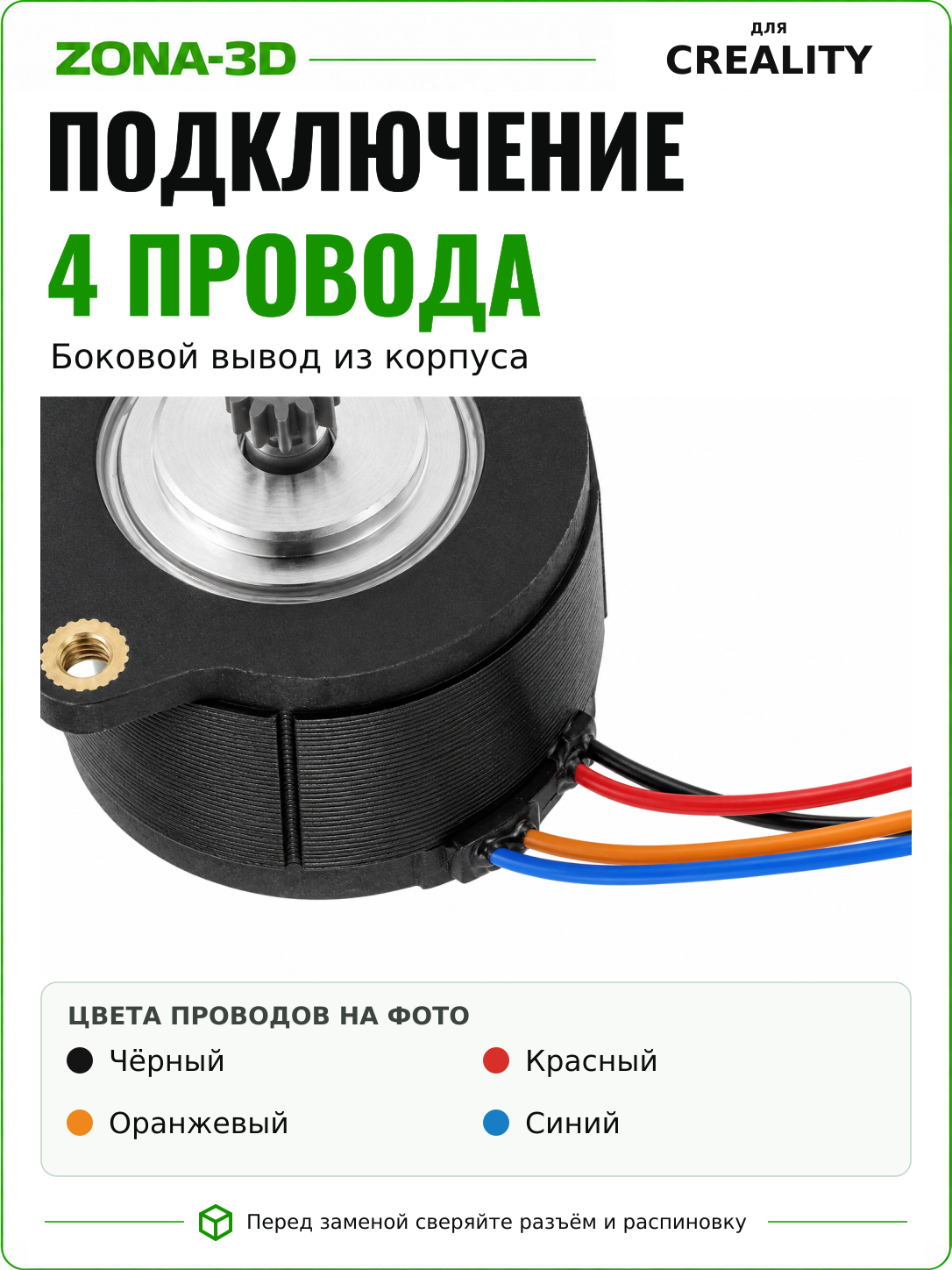

Мотор имеет две обмотки и четыре провода. Каждая пара подключается к своей фазе драйвера. В документации исполнения показаны пары чёрный–оранжевый и красный–синий, но после удлинителя или переходника порядок контактов может меняться. Сверьте кабель с распиновкой платы, а при необходимости проверьте пары омметром на отключённом моторе.
Не считайте любой четырёхконтактный разъём совместимым по порядку выводов. Подключение и перестановку контактов выполняют только при снятом питании. Если вал дрожит вместо вращения, сначала проверяют пары и контакты, а не увеличивают ток.
Номинал 1 А — характеристика обмоток. Перед вводом значения в прошивку выясните, какой ток задаёт ваш драйвер: RMS или пиковый. Используйте профиль, рассчитанный на этот мотор и контроллер. Двигатель питается через драйвер с ограничением тока; напрямую к блоку питания принтера его не подключают.
Нагрев и работа с филаментом
Компактный двигатель располагается рядом с хотэндом, поэтому важны тепловая развязка, свободная проводка и допустимая температура всего узла. Класс изоляции B (130 °C), указанный в таблице мотора, не является разрешением нагревать корпус или камеру до этой температуры.
Проверяйте нагрев после длительной подачи, а также в паузах, когда драйвер удерживает мотор под током. При пропусках сначала убедитесь, что передача вращается свободно, прижим не чрезмерен и филамент проходит к прогретому хотэнду без лишнего сопротивления.
Сам по себе мотор не определяет допустимый поток пластика или возможность печати TPU. Эти свойства зависят от механизма подачи, ограничения пути филамента, температуры материала и производительности хотэнда.
Порядок первого запуска
- Сравните снятый мотор и новый: восемь зубьев, посадка, высота зацепления и вывод кабеля.
- Установите без перекоса, проверьте длину винтов и зазор в передаче. Защитите провод от натяжения и защемления.
- Подключите проверенные пары фаз, настройте драйвер и проверьте направление коротким движением.
- Задайте кинематику подачи по вашей сборке: steps/mm в Marlin либо rotation_distance с корректным gear_ratio в Klipper.
- Проверьте фактическую длину подачи на прогретом хотэнде, затем настройте ретракт и pressure advance для рабочего материала.
Документация
Trianglelab: исполнение MOONS’ с шестернёй 8T · Klipper: передаточное отношение и калибровка подачи
