MKS H43
IPS 4,3″ · ёмкостный сенсор · UART / DWIN DGUS
MKS H43 — сенсорный IPS-дисплей 4,3 дюйма с разрешением 800×480 для управления 3D-принтером на Marlin. Ёмкостная панель позволяет выбирать команды касанием, а связь с управляющей платой работает по TTL-UART через RJ11 или AUX-1. Экран подходит для модернизации принтера, если его плата и прошивка поддерживают интерфейс MKS на протоколе DWIN DGUS.
На экране удобно следить за температурой, открывать меню печати и настройки принтера. Он особенно полезен, когда панель нужно вынести из отсека электроники и расположить в удобном месте. Версия на фотографиях — MKS H43 V1.0.

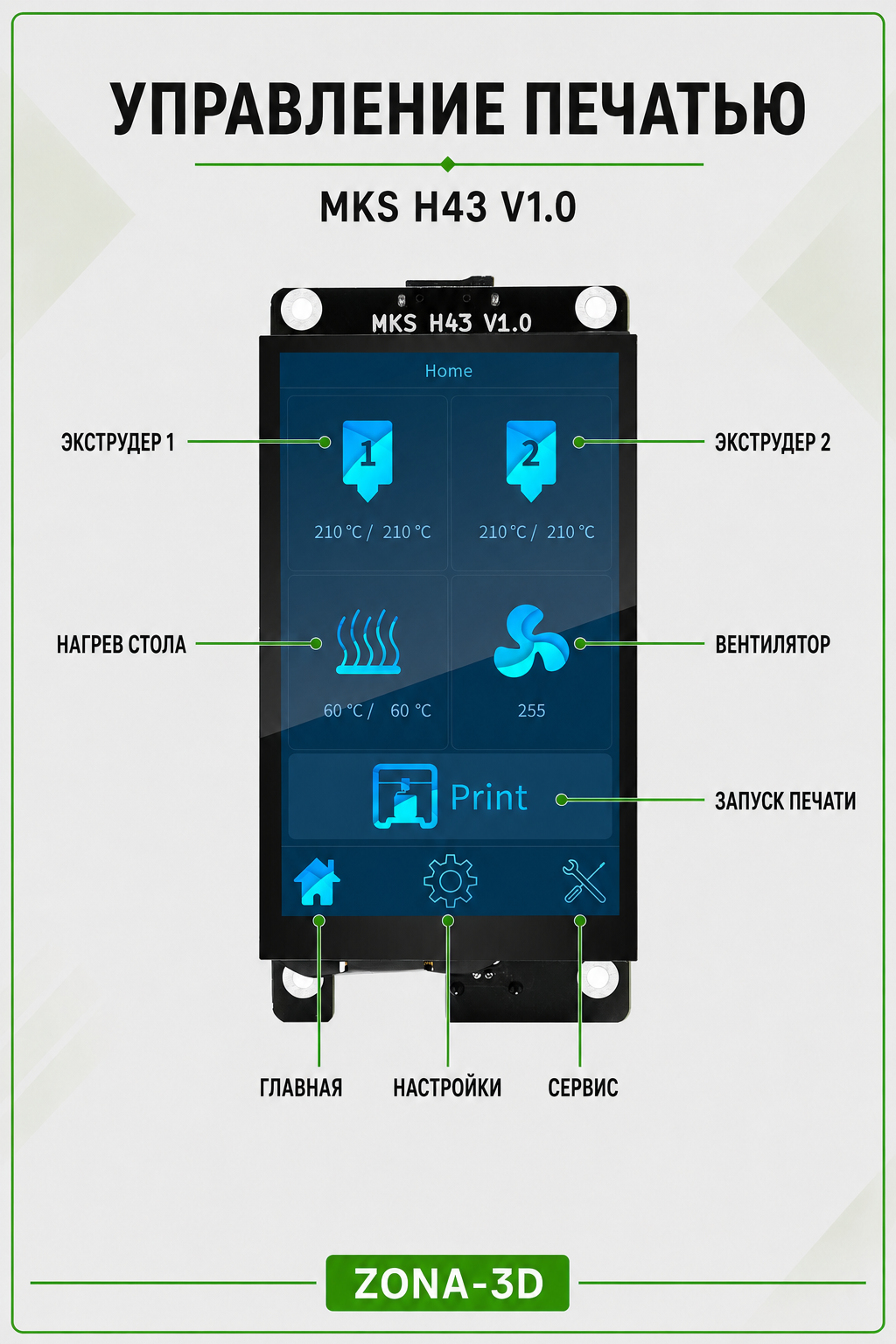

Что даёт сенсорная панель
Цветной интерфейс объединяет состояние нагревателей, управление вентилятором, выбор файлов и сервисные команды. Конкретный набор кнопок зависит от проекта интерфейса H43 и возможностей прошивки принтера: например, меню второго экструдера имеет смысл только на машине с соответствующей конфигурацией.
Экран принимает касания и обменивается данными с платой, а управление двигателями, нагревом и датчиками остаётся за основным контроллером. Поэтому установка H43 не добавляет принтеру датчик выравнивания, второй экструдер или функцию восстановления печати сама по себе.
Технические характеристики
| Модель | Makerbase MKS H43; показанная плата V1.0 |
|---|---|
| Экран | IPS LCD, диагональ 4,3 дюйма |
| Разрешение | 800×480 пикселей; штатный интерфейс ориентирован вертикально |
| Сенсор | Ёмкостный |
| Питание | 5 В постоянного тока |
| Связь с контроллером | TTL-UART, протокол DWIN DGUS |
| Разъёмы связи | RJ11 и AUX-1 |
| Скорость обмена | 115200 бод в базовой конфигурации Makerbase |

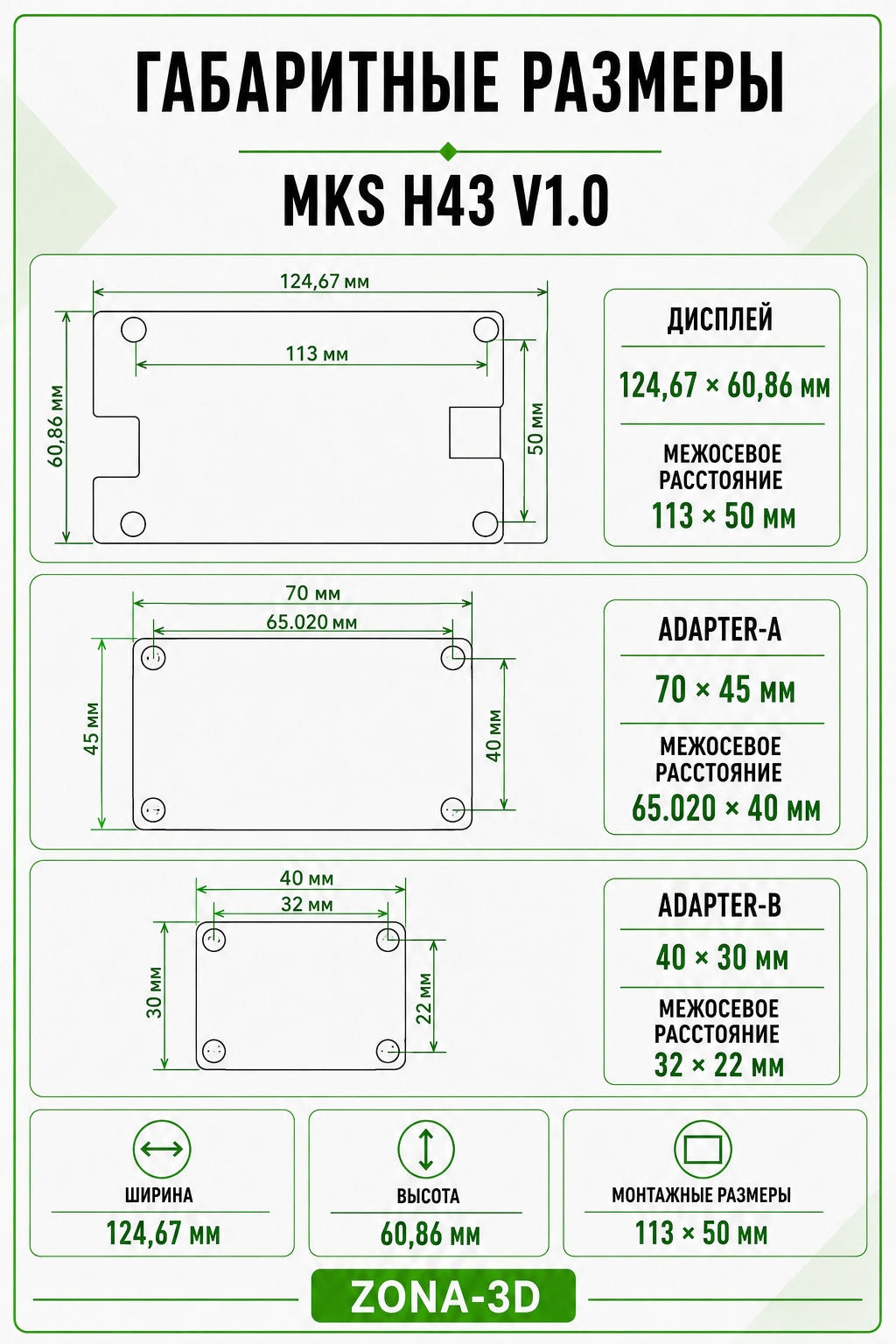

| Размер платы | 124,67×60,86 мм по чертежу V1.0_004; без выступающих разъёмов |
| Крепление | Межосевое расстояние основных отверстий 113×50 мм |
| Обновление интерфейса | TF / microSD, комплект файлов DWIN_SET |
Габариты и расположение разъёмов проверяют по чертежу перед изготовлением корпуса. Размер платы не равен размеру видимой области экрана.
Подключение и питание
Для работы нужны 5 В, GND, TX и RX. Передача TX одного устройства подключается к приёму RX другого. Напряжение 12 или 24 В от силового блока принтера напрямую на экран не подают. RJ11 здесь служит разъёмом последовательного интерфейса; это не Ethernet и не телефонная линия.
Makerbase предлагает переходники Adapter-A и Adapter-B. Первый применяется для предусмотренных производителем соединений через EXP1/EXP2, второй — для соединений через AUX и отдельных вариантов EXP1. Переходник выбирают по схеме своей платы. Одинаковый корпус штекера не гарантирует одинаковый порядок проводов.

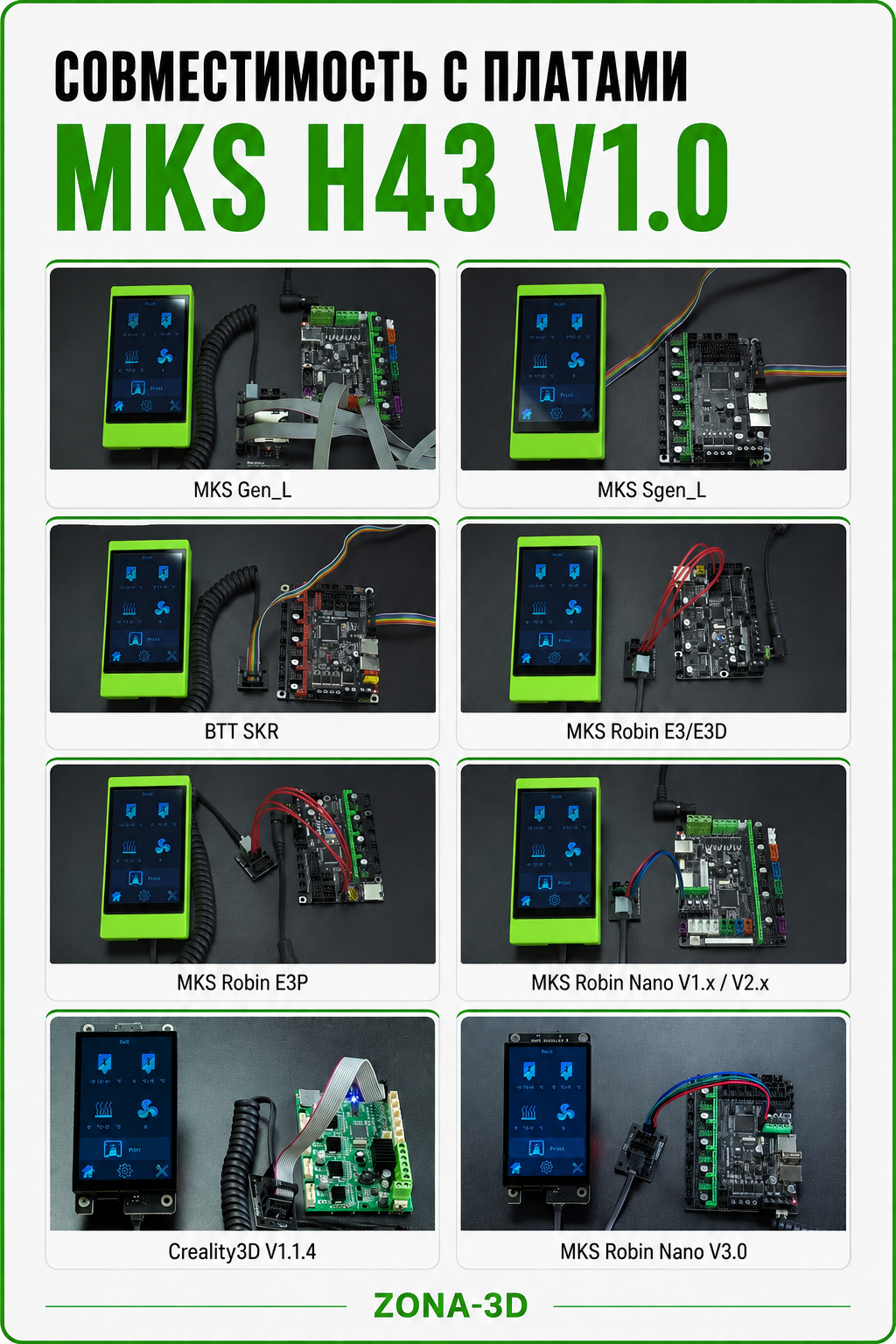

Совместимые платы и ограничения
| Семейство плат | Что учитывать |
|---|---|
| MKS GEN_L | В документации показан Adapter-A и подключение через EXP1/EXP2. |
| MKS SGEN_L V1/V2; SKR V1.3/V1.4 | Предусмотрены схемы подключения через AUX и Adapter-B. |
| MKS Robin Nano V1.2/V2.0 | Используется последовательный порт в области Wi-Fi-модуля; может потребоваться пайка гребёнки. Совместная работа со штатным Wi-Fi ограничена общим UART. |
| MKS Robin Nano V3 | В официальном примере выбран отдельный UART3 и Adapter-B. |
| Robin E3/E3D/E3P; Creality V1.1.4; SKR mini E3/E3 DIP | Для каждой платы опубликован свой пример. Проверяйте конкретную ревизию и назначение контактов. |
H43 использует протокол DGUS, поэтому его порт обычно отделяют от соединения с компьютером, передающего G-code. Номер LCD_SERIAL_PORT выбирают по плате; копировать номер из примера для другого контроллера нельзя. Поддержка самой платы в Klipper не означает поддержку этого экрана в KlipperScreen.
Настройка Marlin
- Сохраните действующую конфигурацию принтера и выберите исходники Marlin для своей платы.
- Включите
DGUS_LCD_UI_MKS. Согласуйте вариант интерфейса, записанный в H43, с конфигурацией прошивки — например, зелёную тему MKS с соответствующим параметром. - Задайте
LCD_SERIAL_PORTи скорость обмена по инструкции Makerbase. Базовое значение скорости — 115200 бод. - Проверьте, что выбранный UART не занят другим необходимым устройством. Настройки кинематики, нагревателей и концевиков сохраняйте от своего принтера.
- Соберите и загрузите прошивку платы, затем проверьте связь с экраном и актуальность показаний температуры.
Не прошивайте принтер готовым файлом только потому, что в его названии встречается H43: даже одинаковые платы могут управлять разной механикой и нагревателями.
Обновление интерфейса H43
Экран поставляется с записанным интерфейсом; обновление требуется при смене версии или собственного оформления. Оно выполняется отдельно от обновления Marlin на основной плате.
- Подготовьте microSD в FAT32 с размером кластера 4096 байт.
- Возьмите совместимый набор из официального раздела
DWIN_SET_For_H43и разместите папкуDWIN_SETв корне карты. - Выключите питание, вставьте карту в разъём экрана и включите его.
- Дождитесь завершения загрузки и надписи
end. Выключите питание перед извлечением карты.
Слот на H43 используется для обновления его ресурсов. Он не заменяет автоматически накопитель с G-code, который обслуживает плата принтера.
Монтаж и первый запуск
Разместите плату на стойках, чтобы пайка и разъёмы не касались металлического корпуса. Оставьте место для RJ11, изгиба кабеля и доступа к microSD. Крепёж не должен давить на стекло или изгибать текстолит; ориентацию корпуса согласуйте с вертикальным интерфейсом.
После включения сначала проверьте неподвижную систему: экран загружается, касания распознаются, реальные температуры обновляются. Затем проверьте доступные команды без нагрева и движения. Убедившись в соответствии конфигурации своему принтеру, переходите к обычному запуску.
Если изображение есть, а управление не работает
| Признак | Что проверить |
|---|---|
| Температуры не обновляются | Проверить выбранный UART, TX/RX, общую землю и совпадение скорости обмена. |
| Кнопки ведут себя неверно | Проверить соответствие DWIN_SET и варианта MKS DGUS в Marlin. |
| Обновление экрана не начинается | Проверить FAT32, кластер 4096 байт и название папки DWIN_SET. |
| Нет файлов для печати | Проверить накопитель и поддержку чтения файлов основной платой, а не только карту обновления H43. |
Комплектация и выбор подключения
Основное изделие — дисплей MKS H43. Для выбранной платы могут потребоваться переходник Adapter-A или Adapter-B, кабель RJ11 и соединительные провода. Состав кабелей и наличие переходника проверяйте у конкретного комплекта: приведённые схемы производителя показывают способы подключения, а не универсальный набор поставки.
Перед заказом определите модель платы, доступный независимый UART, вариант Marlin с MKS DGUS и место крепления. Корпус и управляющая плата подбираются под принтер отдельно.
