MKS TS35 V2.0
3,5″ · 480×320 · SPI и энкодер
MKS TS35 V2.0 — цветной сенсорный дисплей 3,5 дюйма с разрешением 480×320 для 3D-принтеров на совместимых платах с Marlin. Панель соединяется с контроллером двумя шлейфами EXP1/EXP2, передаёт изображение по SPI и поддерживает управление поворотным энкодером. Она подходит для сборки или модернизации принтера, когда в прошивке предусмотрена именно модель MKS_TS35_V2_0.
Крупные элементы цветного меню упрощают выбор команд, а энкодер удобен для перемещения по спискам и изменения числовых значений. Интерфейс формируется прошивкой основной платы, поэтому доступные функции зависят от конфигурации самого принтера.
Что удобно управлять с экрана
На панели можно видеть состояние печати и температуры, выбирать файлы на поддерживаемом накопителе, перемещаться по меню и вызывать сервисные действия. Управление нагревом, движением и вентилятором выполняет основная плата; экран служит интерфейсом к её функциям.
Поддержка датчика выравнивания, восстановления после потери питания или нескольких экструдеров определяется оборудованием и Marlin. Установка экрана сама по себе не добавляет эти возможности. Показанные на фотографии элементы интерфейса служат примером оформления.
Технические характеристики
| Модель | Makerbase MKS TS35 V2.0 |
|---|---|
| Экран | Цветной TFT LCD, 3,5 дюйма |
| Разрешение | 480×320 пикселей |
| Сенсор | Резистивная панель |
| Управление | Касания и поворотный энкодер с нажатием |
| Интерфейс дисплея | SPI |
| Подключение | Два разъёма EXP1/EXP2 и два ленточных шлейфа |
| Питание | 5 В через EXP1 совместимой платы; на экране есть стабилизатор 3,3 В |
| Габариты платы | 125×65 мм по чертежу V2.0_001 |
| Основная сетка крепления | 102×57 мм; дополнительные отверстия показаны на чертеже |
| Профиль в Marlin | MKS_TS35_V2_0 |
На фотографиях показано исполнение V2.0_001. При изготовлении корпуса сверяйте чертёж с фактической платой и оставляйте место для ручки, разъёмов и изгиба шлейфов.
Совместимые платы
| Плата | Условие работы |
|---|---|
| MKS Robin Nano V2.x | Makerbase указывает TS35 с SPI как поддерживаемый экран этой версии. Для платы применяют соответствующую конфигурацию Marlin. |
| MKS Robin Nano V3.x | Семейство указано в профиле MKS_TS35_V2_0 актуального Marlin. Проверяются конкретная ревизия платы и её распиновка. |
| MKS SGEN_L V2 | Производитель показывает подключение через EXP1/EXP2 и цветной интерфейс Marlin. В опубликованной инструкции MKS UI для этой платы не поддерживается. |
| Другие платы | Совпадения названий EXP1/EXP2 недостаточно: нужны совместимые сигналы, питание и поддержка SPI TFT в прошивке. |
Robin Nano V1.x в штатной схеме рассчитана на другое семейство дисплеев с интерфейсом FSMC. Считать её прямой заменой Nano V2/V3 при выборе TS35 нельзя. Также нельзя переносить совместимость экранов MKS TFT35 по UART на эту панель.
Подключение и питание

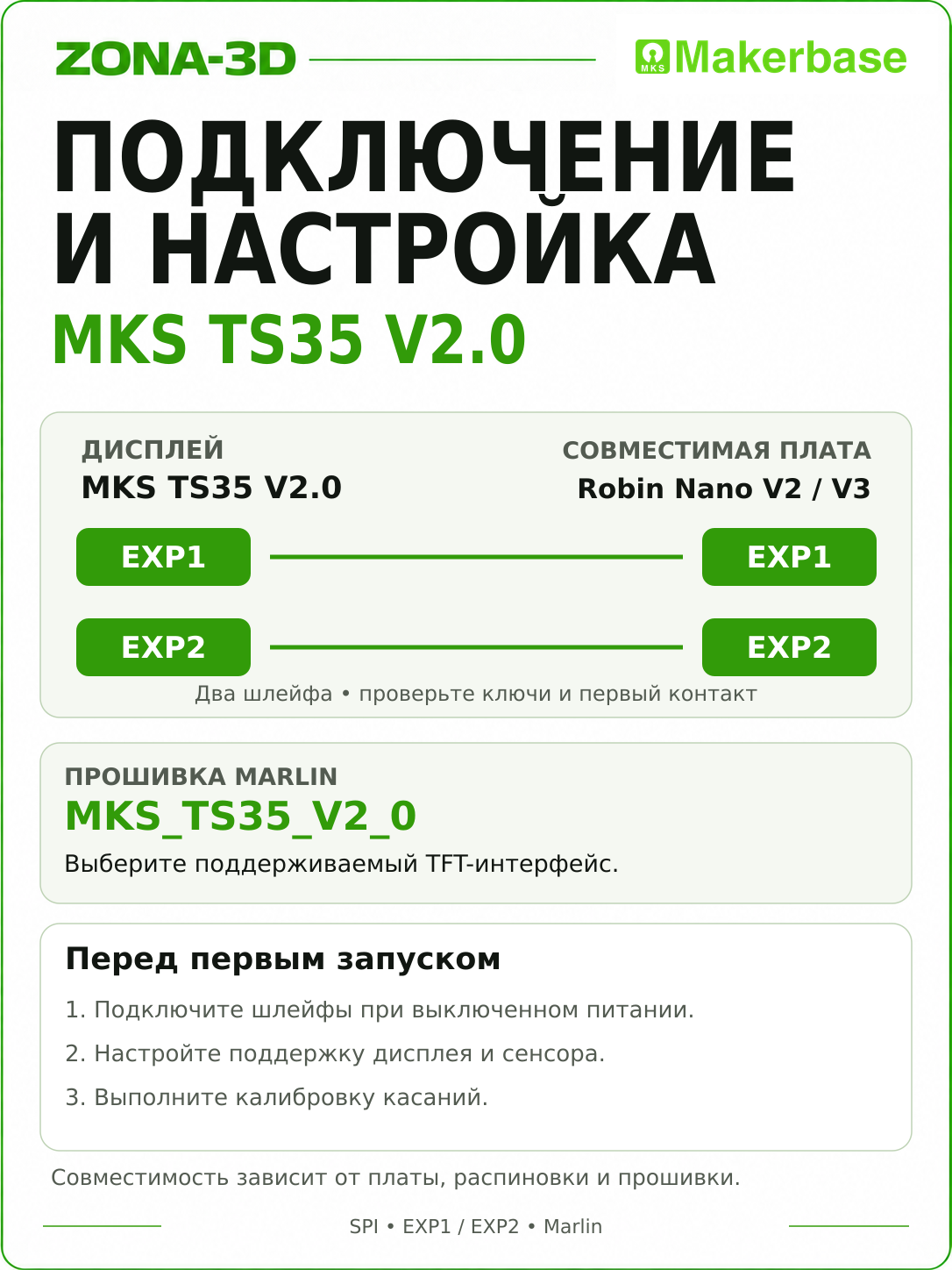

Отключите питание принтера, соедините EXP1 экрана с EXP1 платы, а EXP2 — с EXP2. Сверьте ключи разъёмов и положение первого контакта с документацией контроллера. Не меняйте местами разъёмы и не разворачивайте штекер, ориентируясь только на цвет полосы кабеля.
При штатном подключении экран получает 5 В через EXP1. Подавать на него силовые 12/24 В принтера нельзя. Удлинение кабелей и прокладка рядом с проводами двигателей могут ухудшить устойчивость SPI; располагайте шлейфы вдали от силовой проводки и проверяйте работу после монтажа.
Выбор интерфейса Marlin
| Параметр | Назначение |
|---|---|
| TFT_COLOR_UI | Цветные меню Marlin с элементами, удобными для сенсорного управления. |
| TFT_CLASSIC_UI | Графический интерфейс в стиле 12864, отображаемый на TFT. Это оформление меню, а не физическое разрешение панели. |
| TFT_LVGL_UI | Интерфейс на LVGL для поддерживаемых плат и сборок; требует соответствующих ресурсов assets. |
В конфигурации выбирают один совместимый вариант интерфейса. Наличие всех трёх параметров в исходниках Marlin не означает, что каждый из них доступен на любой плате. Например, инструкция SGEN_L V2 отдельно ограничивает MKS UI. Настройки старых руководств с TFT_480x320_SPI и SPI_GRAPHICAL_TFT не переносят дословно в новую ветку.
Подготовка прошивки
- Сохраните рабочие настройки своего принтера и выберите правильную плату в Marlin.
- В актуальной конфигурации включите профиль
MKS_TS35_V2_0и один поддерживаемый вариант TFT UI. - Настройте сенсорное управление и, при необходимости, калибровку для выбранной версии Marlin. Проверьте соответствие касаний изображению.
- Соберите прошивку для основной платы. Для LVGL подготовьте каталог
assetsвместе с прошивкой по инструкции используемой сборки. - Обновите контроллер штатным для него способом и проверьте экран после перезапуска.
Это панель, которой управляет микроконтроллер принтера. Для неё не применяют отдельную UART-прошивку от MKS TFT35 и не загружают Linux-драйверы дисплеев KlipperScreen.
Конструкция и монтаж
Плата крепится на стойках. Под ней оставляют зазор до металла, а передняя панель корпуса должна открывать видимую область, ручку энкодера. Не прижимайте стекло крепежом и не допускайте изгиба текстолита.
Резистивный сенсор реагирует на нажатие. Для работы достаточно пальца или подходящего мягкого стилуса; острые металлические предметы могут повредить поверхность. Энкодер позволяет пользоваться меню без постоянного касания экрана.
Проверка после первого включения
| Признак | Что проверить |
|---|---|
| Есть подсветка, но нет изображения | Профиль дисплея, распиновку и посадку обоих шлейфов. |
| Изображение есть, касания не совпадают | Поддержку сенсора, ориентацию и калибровку в выбранной прошивке. |
| Не работает энкодер | Подключение EXP-разъёмов и назначение входов в конфигурации платы. |
| Не видны файлы | Накопитель, файловую систему и настройки чтения файлов основной платы. |
| Нет нужной функции в меню | Возможности платы, выбранный TFT UI и соответствующий параметр Marlin. |
Сначала проверьте загрузку меню и правильность показаний температуры. Затем проверьте элементы управления в состоянии покоя. Перед командами движения или нагрева убедитесь, что конфигурация Marlin соответствует механике, датчикам и нагревателям принтера.
Комплект и что проверить перед покупкой

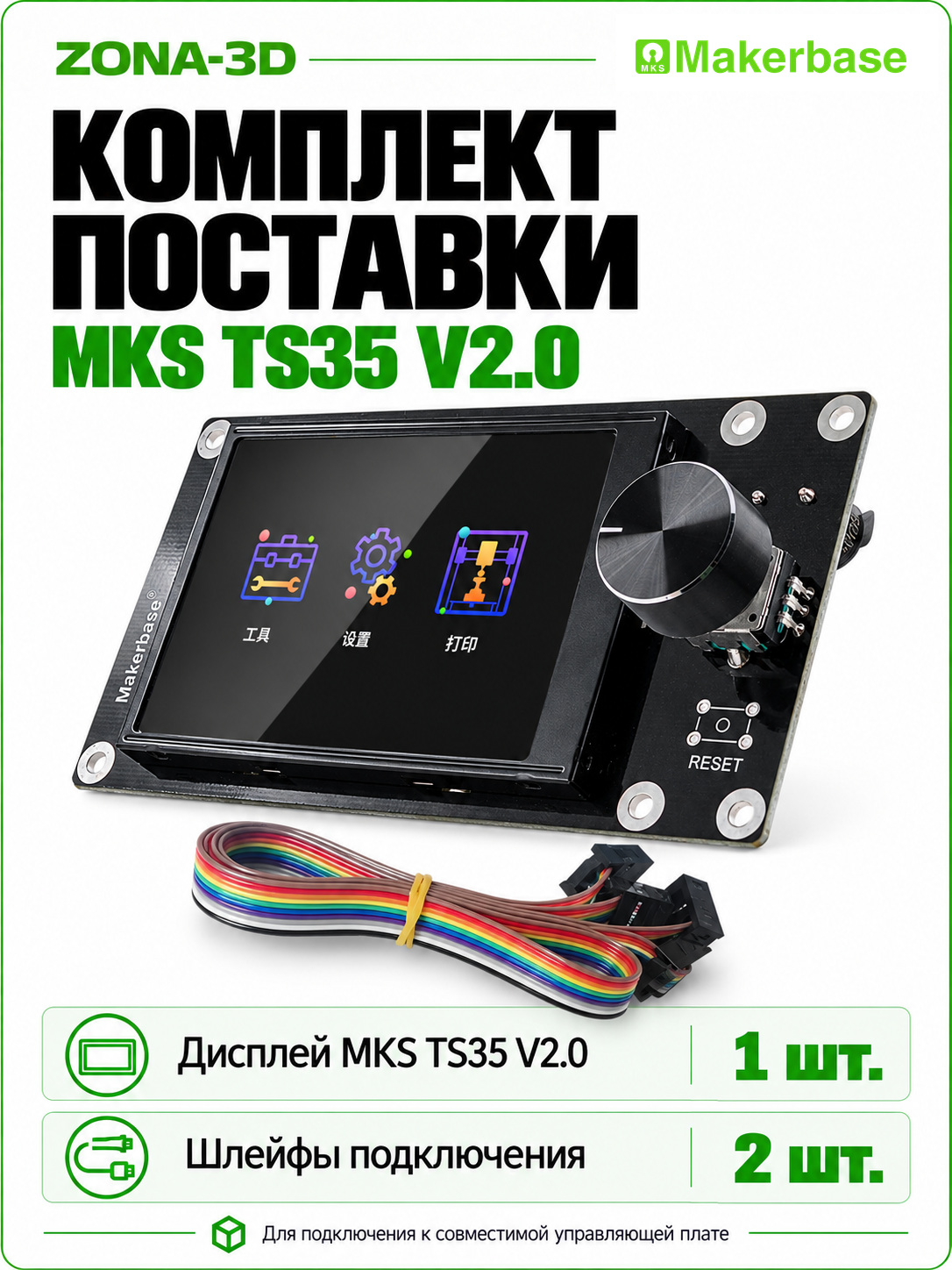

На изображении комплекта этой карточки показаны дисплей MKS TS35 V2.0 и два ленточных шлейфа. Корпус, основная плата и накопитель подбираются отдельно. Длину кабелей и монтажное пространство согласуйте с расположением панели.
Для выбора достаточно проверить три вещи: точную версию управляющей платы, поддержку MKS_TS35_V2_0 в её прошивке и возможность разместить плату 125×65 мм. Если существующий экран использует UART, HDMI или FSMC, это не прямое подключение TS35.
