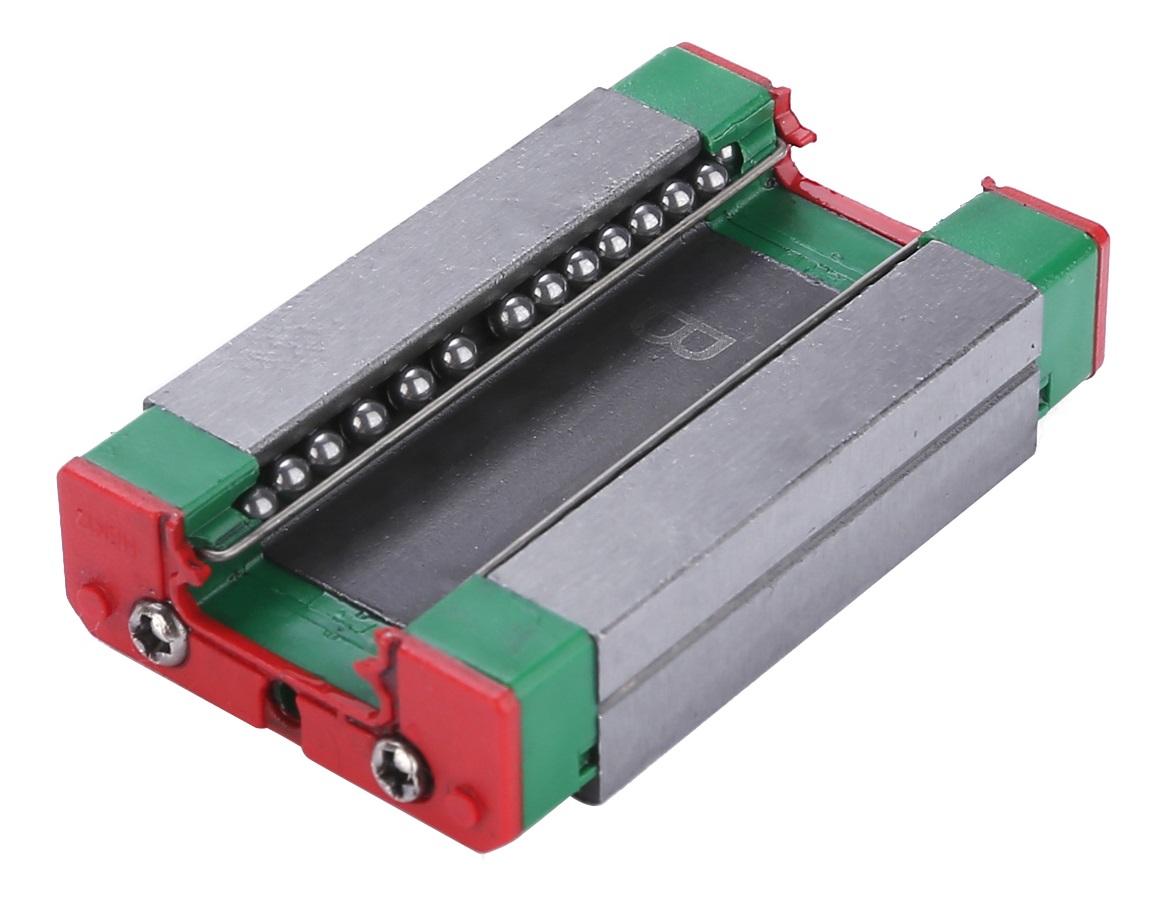

Рельсовая каретка FHQ HGW15CC для 3D принтера
Фланцевая каретка серии HG с типоразмером 15 мм создана для высоких нагрузок и жесткости при ограниченном пространстве монтажа. Широкая опорная база и четырехрядная конструкция с равными нагрузками во всех направлениях обеспечивают стабильный ход и ресурс при ударных и переменных нагрузках, что особенно востребовано в станках ЧПУ, порталах и автоматике. Доступны классы точности H/P/C и варианты преднатяга Z0/ZA/ZB — это позволяет подобрать блок под требуемую плавность и жесткость узла.
Фланцевая каретка серии HG с типоразмером 15 мм создана для высоких нагрузок и жесткости при ограниченном пространстве монтажа. Широкая опорная база и четырехрядная конструкция с равными нагрузками во всех направлениях обеспечивают стабильный ход и ресурс при ударных и переменных нагрузках, что особенно востребовано в станках ЧПУ, порталах и автоматике. Доступны классы точности H/P/C и варианты преднатяга Z0/ZA/ZB — это позволяет подобрать блок под требуемую плавность и жесткость узла.
В сравнении с узкими каретками и компактными моделями, фланцевое исполнение легче переносит опрокидывающие моменты за счет увеличенной ширины и схемы крепления, при этом сохраняет небольшую массу 0,17 кг и габариты: высота узла 24 мм, ширина блока 47 мм, длина 61,4 мм. Резьба крепления блока — M5, для рельса применяется крепеж M4×16; стандартный рельс WR 15 мм с шагом отверстий 60 мм упрощает интеграцию в существующие конструкции.
Направляющие серии HG используют профиль дорожек качения с контактным углом 45°, что обеспечивает равную восприимчивость к радиальным, осевым и моментным нагрузкам и устойчивое перемещение при микронных перекосах. Герметичные торцевые уплотнения удерживают смазку и защищают шариковые дорожки от пыли и стружки, а смазочные каналы позволяют подавать масло или консистентную смазку с торца. Благодаря низкому сопротивлению качению блок обеспечивает плавный ход на малых скоростях и хорошую повторяемость позиционирования при высоких ускорениях.
Блок рекомендован для компактных портальных осей, линейных модулей, фидерных и измерительных систем, 3D‑принтеров повышенной точности, гравировально‑фрезерных станков и легких манипуляторов. Совместимость со стандартным рельсом WR 15 мм облегчает замену и модернизацию существующих узлов без переработки посадочных мест. По запросу доступны варианты с пылезащитными скребками, антикоррозионными покрытиями и расширенными температурными режимами эксплуатации.
- Высокая грузоподъемность и стойкость к моментам: базовая динамическая грузоподъемность 14,7 кН, статическая 23,47 кН; допустимые статические моменты до 140 Н·м — надежная работа в тяжелых режимах
- Равные нагрузки во всех направлениях и самоустанавливаемость — устойчивое движение даже при небольших погрешностях монтажа
- Удобный монтаж: фланцевое крепление, резьба M5 на блоке и стандартный рельс 15 мм с болтами M4×16
- Оптимальный баланс габаритов и массы — компактная установка без потери жесткости
- Повышенная долговечность — уплотнения на торцах и возможность централизованной смазки продлевают межсервисный интервал
- Точная и плавная работа — профиль дорожек с углом 45° снижает чувствительность к перекосам и вибрациям
- Гибкость конфигураций — выбор классов точности H/P/C и преднатяга Z0/ZA/ZB под требуемую плавность и жесткость
