LERDGE-K + сенсорный экран 3,5″
Шесть гнёзд драйверов · два хотэнда · отдельный выход стола

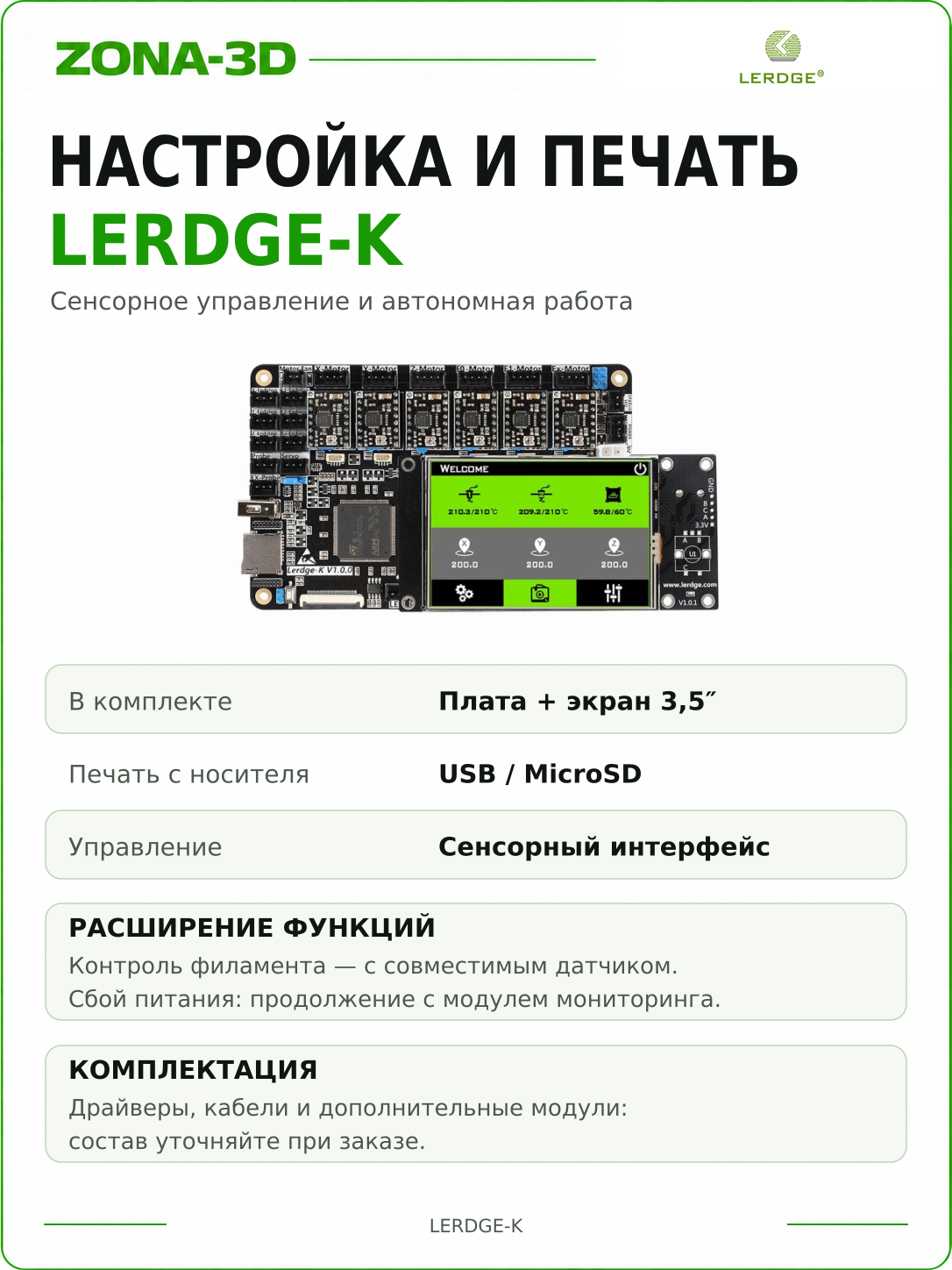

LERDGE-K с экраном 3,5″ — 32-битный комплект управления 3D-принтером с шестью гнёздами драйверов и выходами для двух хотэндов и нагреваемого стола. Плата подходит для проектов, которым требуется больше каналов движения и периферии, чем базовой системе с одним экструдером. Сенсорный интерфейс LERDGE и печать с MicroSD или USB-накопителя обеспечивают автономную работу.
Контроллер с запасом каналов для приводов и периферии, самостоятельной панелью управления и печатью с носителя.
Каналы X/Y/Z/E0/E1 и дополнительный Ex для согласованной конфигурации.
Независимые цепи нагрева и измерения температуры.
Сенсорная панель и автономный запуск G-code с носителя.
Расширенная конфигурация принтера
На LERDGE-K предусмотрены каналы X, Y, Z, E0, E1 и дополнительный Ex. Это даёт запас для конфигураций с несколькими приводами, но назначение шестого канала определяется выбранной прошивкой и настройками. Нельзя считать его готовой шестой координатой или автоматически добавлять третий нагреватель: аппаратные каналы движения и нагрева считаются отдельно.
Для двух хотэндов есть раздельные силовые выходы и измерительные входы температуры. При настройке каждого узла задают свой датчик и проверяют соответствие нагревателя, термодатчика и вентилятора. Ошибка в нумерации каналов опаснее, чем неточное название экструдера в интерфейсе.
Характеристики и подключение
| Параметр | Исполнение |
|---|---|
| Микроконтроллер | STM32F407ZGT6, ARM Cortex-M4, 32 бит |
| Драйверы двигателей | 6 съёмных модулей: X, Y, Z, E0, E1, Ex |
| Нагреватели | Два хотэнда и стол, отдельные выходы |
| Экран | Совместимый сенсорный LERDGE 3,5″ |
| Носители | MicroSD/TF и USB-накопитель |
| Входы датчиков | Концевики, проба уровня, термодатчики, датчики филамента |
| Охлаждение | Раздельные разъёмы вентиляторов для разных узлов |
| Плата на фотографиях | LERDGE-K V1.0.0; при подключении сверяют ревизию поставки |
Как распределяются каналы
Дополнительный привод полезен, когда механике нужен отдельный двигатель, однако его работа зависит от конфигурации. В исходном описании платы для Marlin канал Ex также рассматривается как назначаемый привод, например для второй оси Z. Наличие контактов не гарантирует, что выбранная штатная прошивка предлагает все возможные варианты в меню.
При использовании TMC важны не только название микросхемы и форм-фактор модуля, но и распиновка, перемычки и способ связи. Программная настройка драйвера требует совместимого соединения и поддержки в конкретной прошивке. Сначала определяют режим модуля, затем задают ток и микрошаг.
Нагреватели и питание
В отличие от LERDGE-X, у K есть силовой выход стола. Производитель допускает непосредственное подключение стола мощностью до 150 Вт; для большей мощности предусматривает отдельный MOSFET-модуль. При расчёте учитывают фактический ток, напряжение, сечение проводов и качество клемм.
Питание выбирают по документации своей ревизии и всей подключённой периферии. Напряжение блока питания должно подходить нагревателям и вентиляторам; нельзя считать любой разъём источником универсальных 5 В. Клеммы затягивают на обесточенной системе, а силовые провода разгружают от механического натяжения.
PID поддерживает заданную температуру, но не заменяет исправный термодатчик, корректную конфигурацию и проверку аварийного отключения. До первого длительного задания каждый нагреватель испытывают отдельно и убеждаются, что растёт температура соответствующего канала.
Экран, файлы и модули расширения
Фирменный экран позволяет управлять перемещением, нагревом и печатью непосредственно у принтера. Его шлейф подключают к предназначенному разъёму, проверяя ориентацию контактов и фиксацию. Экран от другой системы с похожим размером не обязательно совместим электрически или программно.
Файл G-code формируют в слайсере с профилем конкретной механики и печатают с MicroSD либо USB-накопителя. Для связи с компьютером и Wi-Fi нужны соответствующие онлайн-модули; USB-A для флешки нельзя использовать как обычное прямое USB-подключение ПК.
Контроль окончания филамента работает с установленным датчиком. Для сохранения задания при неожиданном сбое питания и автоматического выключения нужен модуль мониторинга. Возможность продолжить задание не гарантирует восстановление детали, если после остывания она оторвалась от поверхности.
Плата имеет поддержку в Marlin, но это отдельный путь настройки, а не обещание заводской прошивки Marlin. При переходе проверяют дисплей, термодатчики, выходы вентиляторов, драйверы и выбранную конфигурацию осей.
Проверка перед первой печатью
- Сверьте плату и экран, состав драйверов, модули расширения и ревизию схемы.
- Проверьте питание и полярность, затем настройте кинематику, размеры и ограничения перемещения.
- Проверьте входы концевиков и пробы до автоматического поиска нуля.
- Вручную испытайте каждый привод небольшим перемещением и назначьте дополнительный Ex по своему проекту.
- Проверьте температуры, нагреватели и вентиляторы по одному; после калибровки выполните короткую пробную печать.
В названии товара указан комплект платы и экрана. Тип и количество драйверов, наличие кабелей, датчиков и модулей уточняют по составу поставки: изображение с установленными модулями иллюстрирует систему и само по себе не определяет комплектацию.
