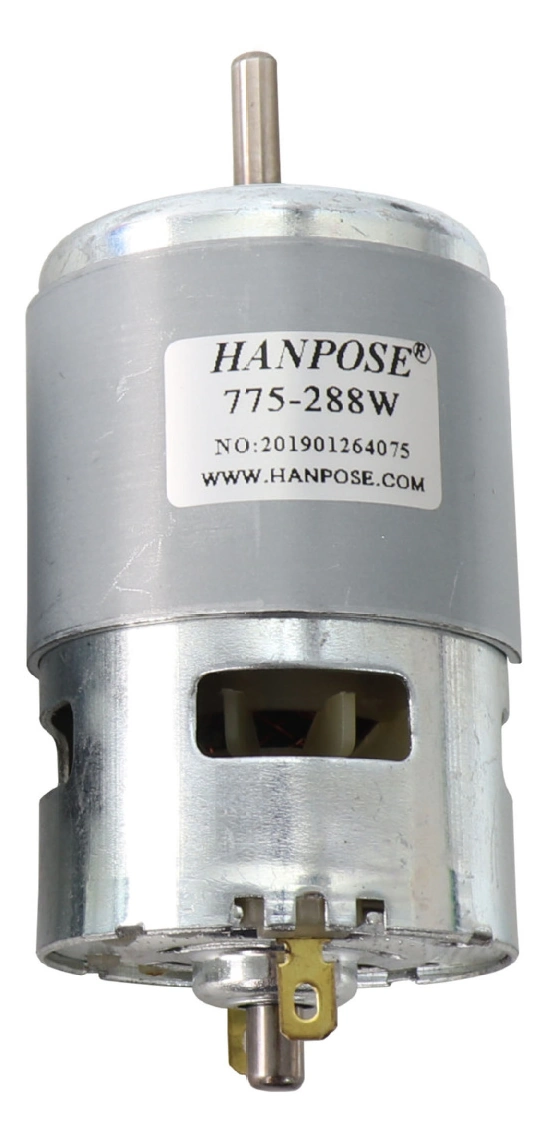

HANPOSE 775-288W
12/24 В DC · вал Ø5 мм · два шарикоподшипника
HANPOSE 775-288W — щёточный двигатель постоянного тока для сборки компактного шпинделя, гравировального узла или другого привода непрерывного вращения. Исполнение имеет вал Ø5 мм и два шарикоподшипника; для него заявлены питание 12/24 В DC и справочные скорости 6000/12 000 об/мин соответственно.
Здесь используется коллекторный мотор с двумя силовыми контактами. Для регулировки оборотов нужен подходящий силовой регулятор щёточного DC-двигателя. Модель не предназначена для пошагового позиционирования через обычный драйвер STEP/DIR.
Круглый передний вал позволяет установить соответствующий патрон, цанговый переходник или муфту. Готового инструментального шпинделя с заданным биением в этой конструкции нет: держатель инструмента, крепление и электронику подбирают под свой проект.
Для компактного шпинделя или механического привода.
Круглая посадка под подходящий держатель или муфту.
Питание и обороты выбирают под фактическую нагрузку.
Характеристики исполнения 775-288W
| Тип двигателя | Коллекторный, щёточный, постоянного тока |
|---|---|
| Питание | 12 или 24 В DC по таблице HANPOSE |
| Справочные обороты при 12 В | 6000 об/мин |
| Справочные обороты при 24 В | 12 000 об/мин |
| Обозначение мощности | 288 W; длительная механическая мощность отдельно не нормирована |

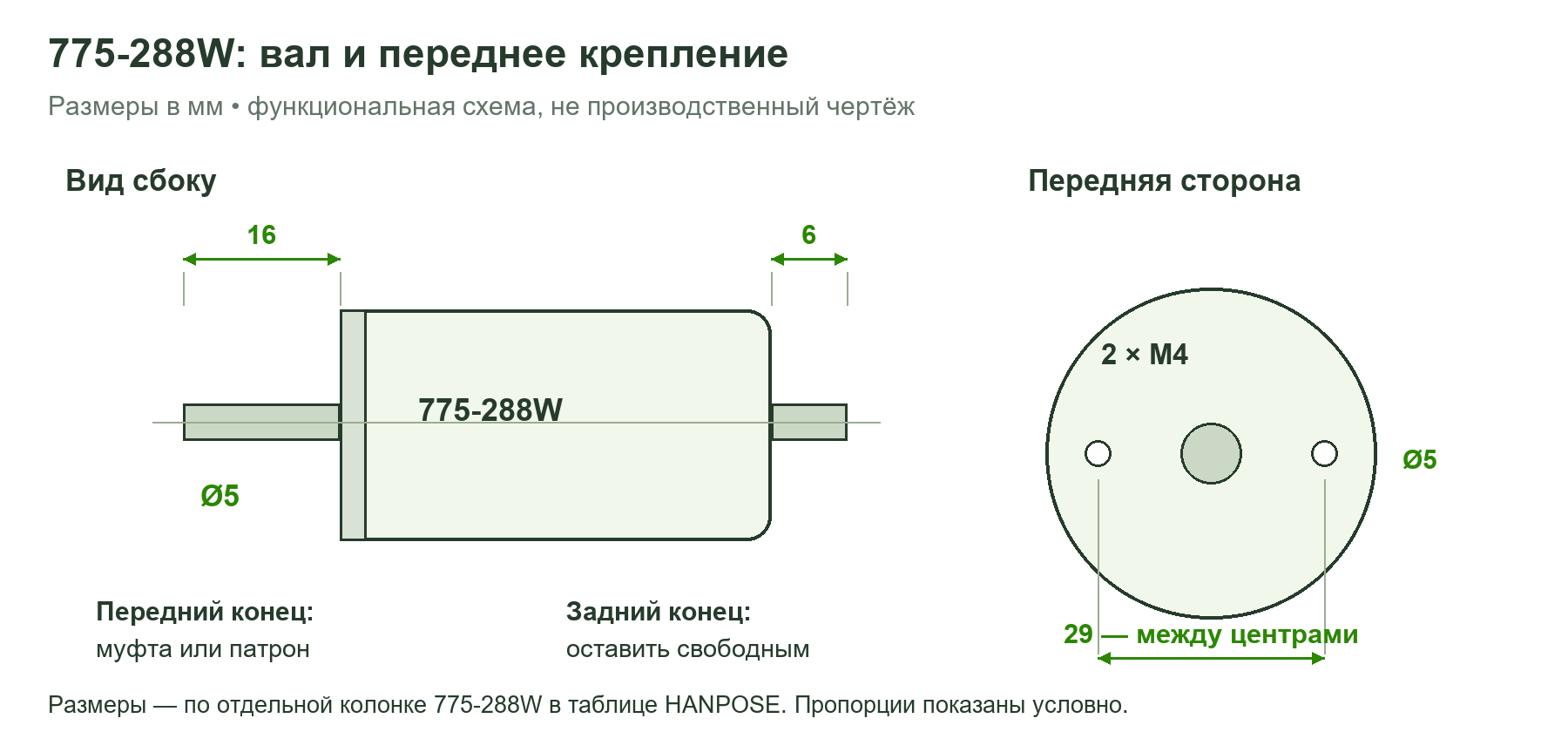

| Передний вал | Круглый, Ø5 мм; длина выступающей части 16 мм |
| Задний конец вала | Выступание 6 мм |
| Крепление | Два отверстия M4, межцентровое расстояние 29 мм |
| Подшипники | Два шарикоподшипника |
| Подключение | Два силовых контакта; без встроенного регулятора |
Что означают 288 W и заявленные обороты
Маркировка 288 W идентифицирует вариант двигателя. Она не задаёт допустимую непрерывную мощность на валу, режим работы или возможности обработки материала. Не стоит рассчитывать глубину резания, размер фрезы и производительность только по этой цифре.
Скорости 6000 и 12 000 об/мин даны производителем для соответствующего напряжения как справочные значения. Нагрузочный режим для них не указан. На собранном приводе обороты зависят от нагрузки, питания и настройки регулятора; без обратной связи регулятор PWM не поддерживает заданную скорость так, как это делает сервопривод.
Для гравировки и небольшого вращающегося инструмента дополнительно важны жёсткость станка, соосность, балансировка и биение держателя. Вал Ø5 мм сам по себе не подтверждает пригодность конкретного патрона или инструмента для выбранных оборотов.
Проверьте посадку до сборки
Выбирайте переходник под круглый вал Ø5 мм. Контролируйте посадку, осевое положение и способ фиксации: держатель не должен задевать переднюю крышку, а его вращение не должно сопровождаться заметным биением. Глубину захода винтов M4 проверяют отдельно, чтобы крепёж не повредил внутренние детали.
Короткий задний конец тоже вращается. Предусмотрите свободное место и защиту от случайного контакта с проводами или деталями корпуса. Вентиляционные окна нужно оставить открытыми; кронштейн не должен перекрывать поток воздуха или деформировать корпус.

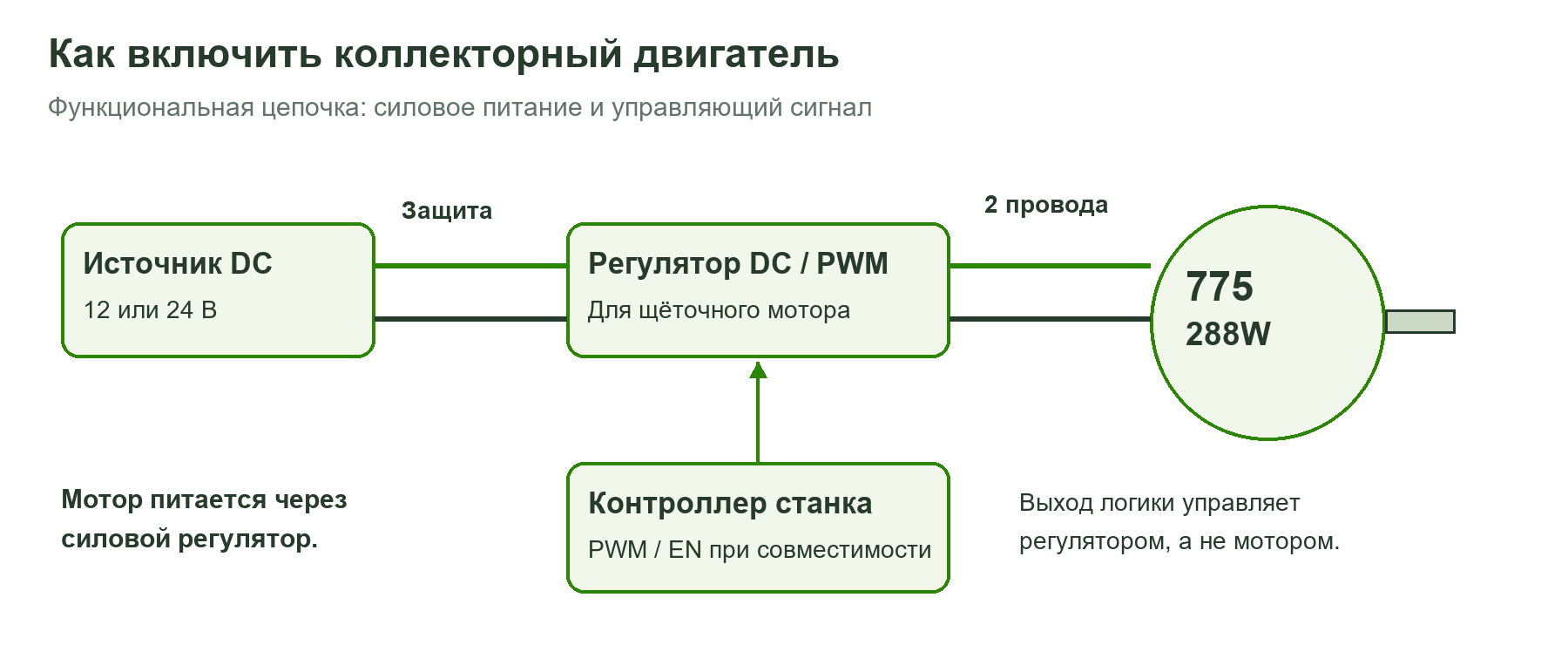

Питание и регулятор оборотов
Используйте источник постоянного тока и регулятор, рассчитанные на выбранное напряжение и нагрузку. Производитель приводит диапазон тока 5–20 А, но не задаёт для каждой точки режим испытания. Это не постоянное потребление и не готовый номинал блока питания: при запуске или заклинивании ток может отличаться от установившегося рабочего.
Запас источника, силовой части, проводки, контактов и защиты подбирают вместе. Для управляемого пуска полезен регулятор с плавным разгоном. Управляющий выход CNC-платы может подавать PWM или разрешение только на совместимый вход регулятора; подключать мотор к логическому выводу платы нельзя.
Двигатель не подключают напрямую к сети 220 В. Реверс выполняют подходящим регулятором либо изменением полярности при снятом питании, после полной остановки и с учётом способа фиксации инструмента.
Проверка перед рабочей нагрузкой
- Закрепите корпус и силовые провода, убедитесь, что передний и задний концы вала вращаются свободно.
- Первый запуск выполните без режущего инструмента, постепенно повышая команду регулятора. Проверьте направление, вибрацию и нагрев.
- Установите правильно закреплённый держатель и инструмент, рассчитанные на выбранную скорость. Проверьте защиту вращающихся частей и возможность быстро остановить привод.
- Начинайте с небольшой нагрузки и коротких рабочих циклов. Контролируйте мотор, регулятор и соединения; при падении оборотов или быстром нагреве уменьшайте нагрузку.
Особенности длительной работы
Щётки и коллектор являются изнашиваемыми частями. Срок службы зависит от режима, нагрузки, температуры и качества питания; определённый ресурс в часах для этого товара не заявлен. Два шарикоподшипника также не означают неограниченную радиальную нагрузку от ремня или инструмента.
На низких оборотах встроенная вентиляция работает слабее, поэтому сочетание малого PWM и высокой нагрузки требует отдельной проверки нагрева. Не удерживайте вал в остановке под питанием. Силовые провода прокладывайте отдельно от датчиков и сигнальных цепей; меры подавления помех выбирайте по документации регулятора.
Справочные материалы
Таблица HANPOSE: отдельная колонка 775-288W · Принцип PWM-управления щёточным двигателем
