HANPOSE 895-360W
12 В DC · справочные 6000 об/мин · круглый вал Ø5 мм
HANPOSE 895-360W — щёточный двигатель постоянного тока для сборки привода непрерывного вращения. Для модели производитель указывает режим 12 В DC и справочную скорость 6000 об/мин. Круглый выходной вал Ø5 мм, металлический корпус и два силовых контакта позволяют интегрировать мотор в механизм с подходящей передачей и внешним регулятором.

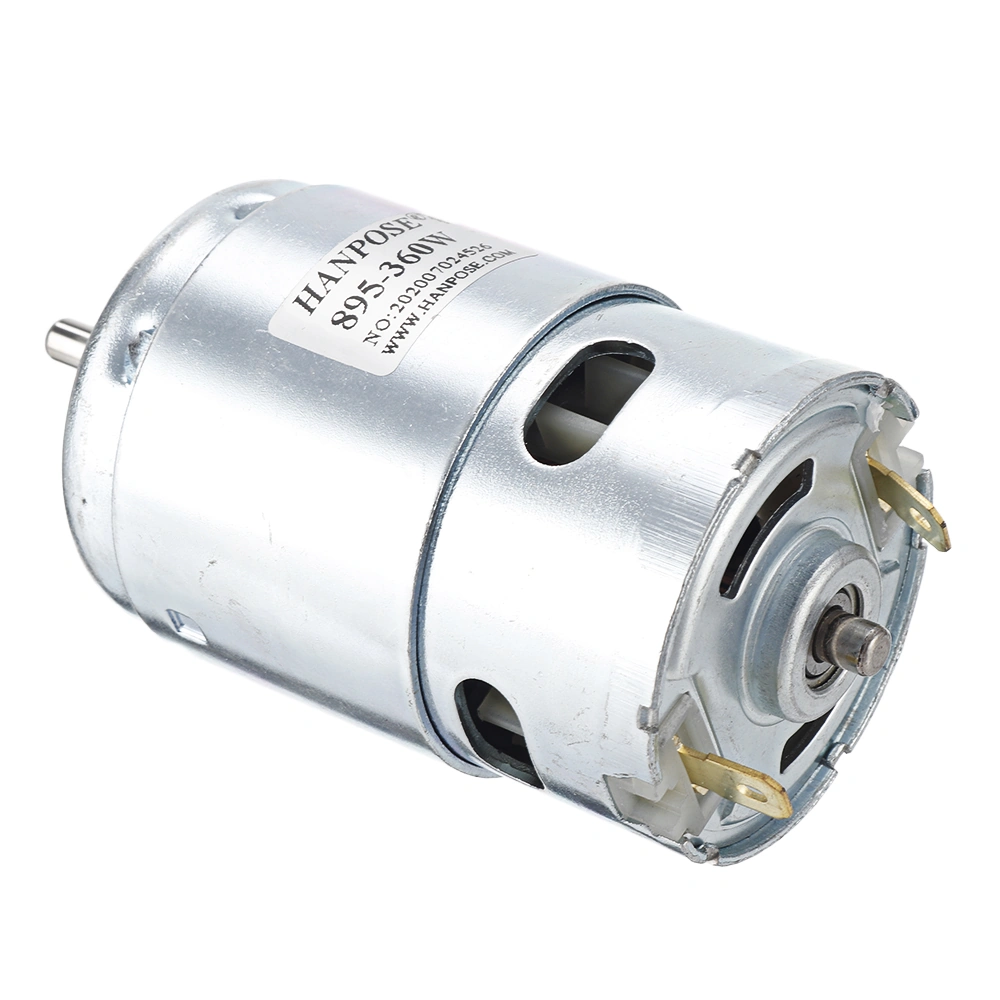

Внутри используется коллектор со щётками, а на корпусе предусмотрены вентиляционные окна. Этот мотор регулируют силовым контроллером коллекторного DC-привода. Обычный драйвер шагового двигателя и команды STEP/DIR напрямую для него не подходят.
Исполнение 895-360W рассматривают для небольших станочных, модельных и других механических узлов, где требуется вращение вала. Это отдельный мотор: точность шпиндельного узла, биение патрона и допустимая нагрузка определяются собранной конструкцией.
Для подходящей муфты, шкива или инструментального держателя.
Электронику выбирают под рабочую нагрузку и запуск.
Обороты, нагрев и биение оценивают на готовом механизме.
Основные данные исполнения
| Модель | HANPOSE 895-360W |
|---|---|
| Тип | Щёточный двигатель постоянного тока |
| Режим, указанный производителем | 12 В DC |
| Справочная скорость | 6000 об/мин при 12 В; нагрузочная точка не нормирована |
| Выходной вал | Круглый, Ø5 мм |
| Подключение | Два силовых контакта |
| Конструкция | Металлический корпус с вентиляционными окнами и внутренней крыльчаткой |
| Обозначение 360 W | Маркировка варианта; допустимая длительная механическая мощность отдельно не задана |
| Регулировка | Внешний регулятор для щёточного DC-мотора |
Что означает скорость 6000 об/мин
Справочные обороты показывают порядок скорости в выбранном режиме питания. Они не гарантируют такую же частоту вращения под нагрузкой. Для передачи или рабочего инструмента важны реальные обороты в собранном механизме, которые проверяют после установки и при постепенном увеличении нагрузки.
Если требуется медленное вращение с заметной нагрузкой, передаточное отношение выбирают заранее. Сильное снижение PWM не заменяет механическую передачу: одновременно уменьшается скорость внутренней крыльчатки, а условия охлаждения ухудшаются.
Для точного поддержания скорости нужна система с датчиком и обратной связью. Простой регулятор PWM изменяет воздействие питания, но не измеряет, насколько мотор замедлился при изменении нагрузки. Требования к стабильности оборотов определяют выбор контроллера.
Посадка и крепление
Подбирайте муфту, шкив или держатель под круглый вал Ø5 мм. При этом проверяют длину посадки, способ фиксации, допустимую скорость вращения и соосность. Совпадение диаметра не подтверждает взаимозаменяемость всех деталей для моторов серии 895.

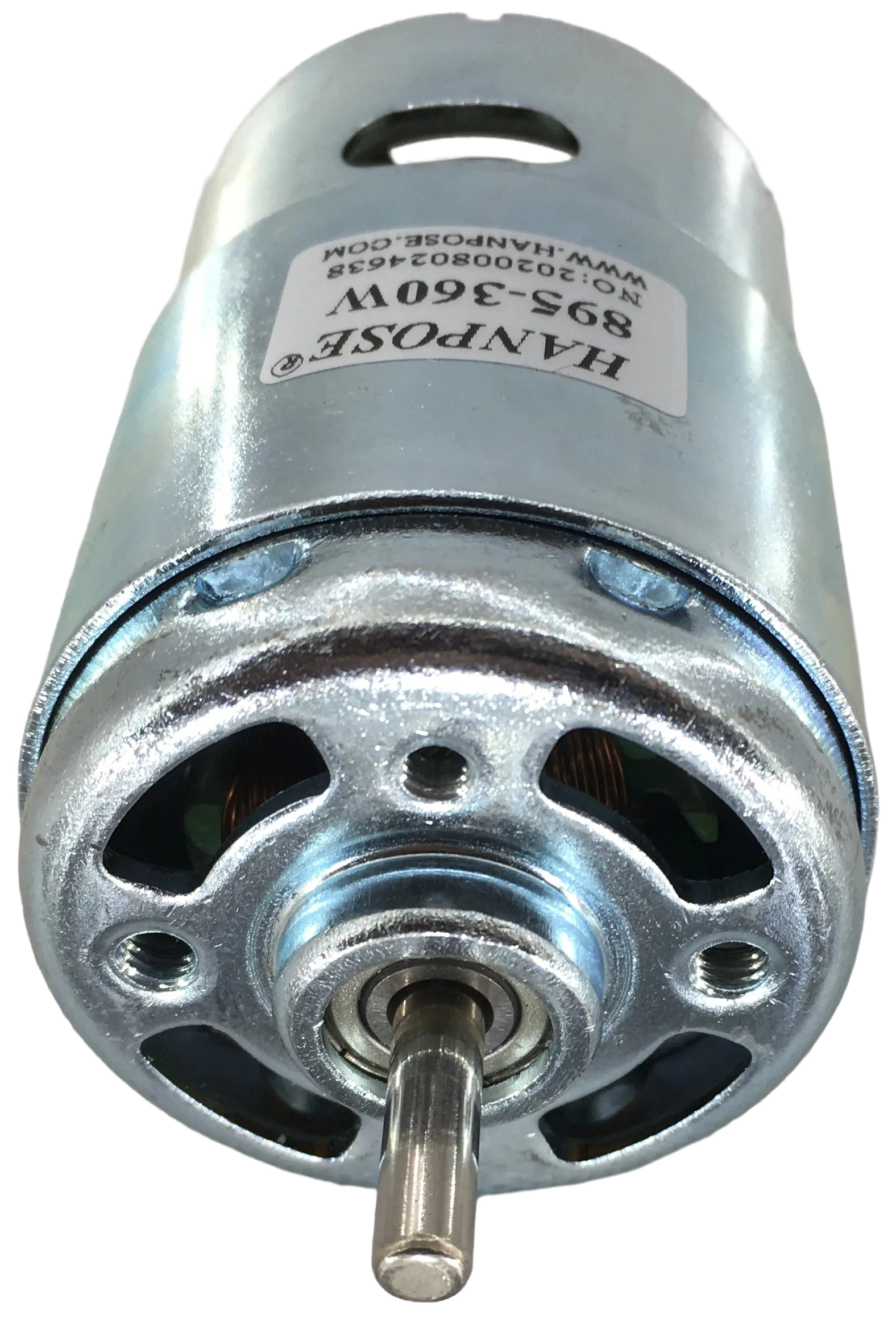

Кронштейн сверяют по фактическому переднему торцу, резьбе и расстояниям между отверстиями. Длина винтов должна учитывать глубину резьбы. Нельзя допускать упора крепежа во внутренние элементы или использовать вал как опору при ударной установке переходника.
Задний конец вала тоже вращается. Оставьте свободное пространство для него и силовых контактов. Передача не должна создавать чрезмерную боковую нагрузку, а крепление корпуса — перекрывать вентиляционные окна.

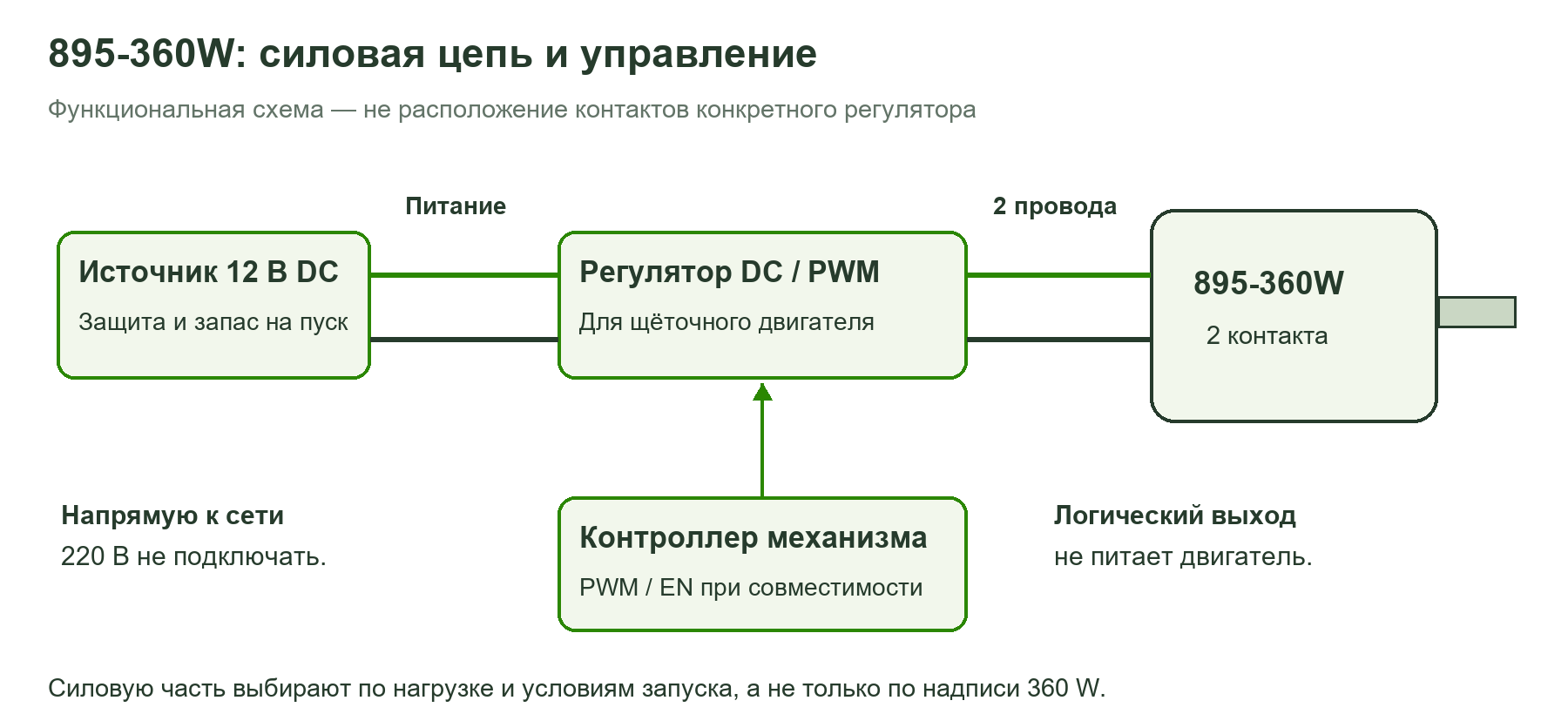

Питание и регулировка
Используйте источник постоянного тока и регулятор, согласованные по напряжению и условиям работы. Для запуска нужен запас силовой части; ток во время разгона и при заторможенном валу отличается от установившегося. Значение 360 W само по себе не определяет номинал блока питания, предохранителя или проводки.
Полезны плавный пуск, ограничение тока и удобное отключение привода. Проводники и контакты выбирают вместе с регулятором. Мотор нельзя питать от логического выхода платы или напрямую от сети 220 В.
Направление можно менять совместимым реверсивным регулятором либо сменой полярности при снятом питании. Сначала дождитесь полной остановки и убедитесь, что крепление инструмента и механика допускают обратное вращение.
Проверка сборки под нагрузкой
- Закрепите двигатель и проводку. Проверьте свободное вращение и отсутствие контакта вала с корпусом механизма.
- Запустите мотор без рабочей нагрузки с небольшого задания регулятора. Убедитесь в правильном направлении и отсутствии сильной вибрации.
- После установки передачи постепенно увеличивайте нагрузку. Контролируйте снижение оборотов, нагрев корпуса, контактов и электроники.
- Подберите рабочий цикл по фактическому нагреву. При быстром росте температуры, резком падении скорости или сильной вибрации остановите привод и устраните причину.
Не удерживайте вал неподвижным под питанием. Щётки и коллектор являются изнашиваемыми деталями, поэтому периодически проверяют состояние привода и чистоту вентиляции. Силовые провода желательно располагать отдельно от датчиков и сигнальных цепей, применяя меры подавления помех по документации регулятора.
Справочные материалы
HANPOSE: модель 895-360W, режим 12 В / 6000 об/мин · PWM-управление щёточным двигателем
