HANPOSE 775-80W
12 В DC · 4000 об/мин без нагрузки · вал Ø5 мм
HANPOSE 775-80W — щёточный двигатель постоянного тока с круглым валом Ø5 мм для небольших механизмов непрерывного вращения. Для модели производитель указывает питание 12 В DC и 4000 об/мин на холостом ходу. Переднее крепление M4 с расстоянием 29 мм между отверстиями позволяет подобрать кронштейн и передачу под свою конструкцию.
В этом исполнении два шарикоподшипника, вентиляционные окна и внутренняя крыльчатка. Двигатель имеет два силовых контакта; скорость регулируют совместимым DC/PWM-контроллером. Датчик оборотов и замкнутое регулирование скорости в составе мотора не заявлены.
775-80W можно использовать как привод компактного механизма или основу шпиндельного узла. Для готового решения дополнительно нужны крепление, передача либо держатель инструмента, источник питания, силовой регулятор и проводка.
Справочная скорость на холостом ходу.
Для подбора переходника и кронштейна.
Монтаж должен сохранять доступ воздуха.
Основные данные
| Модель | HANPOSE 775-80W |
|---|---|
| Тип | Коллекторный щёточный DC-мотор |
| Номинальное питание | 12 В постоянного тока по карточке производителя |
| Скорость без нагрузки | 4000 об/мин при 12 В |
| Длина корпуса | 66,5 мм без выступающих частей |
| Передний вал | Круглый Ø5 мм; выступающая часть 16 мм |

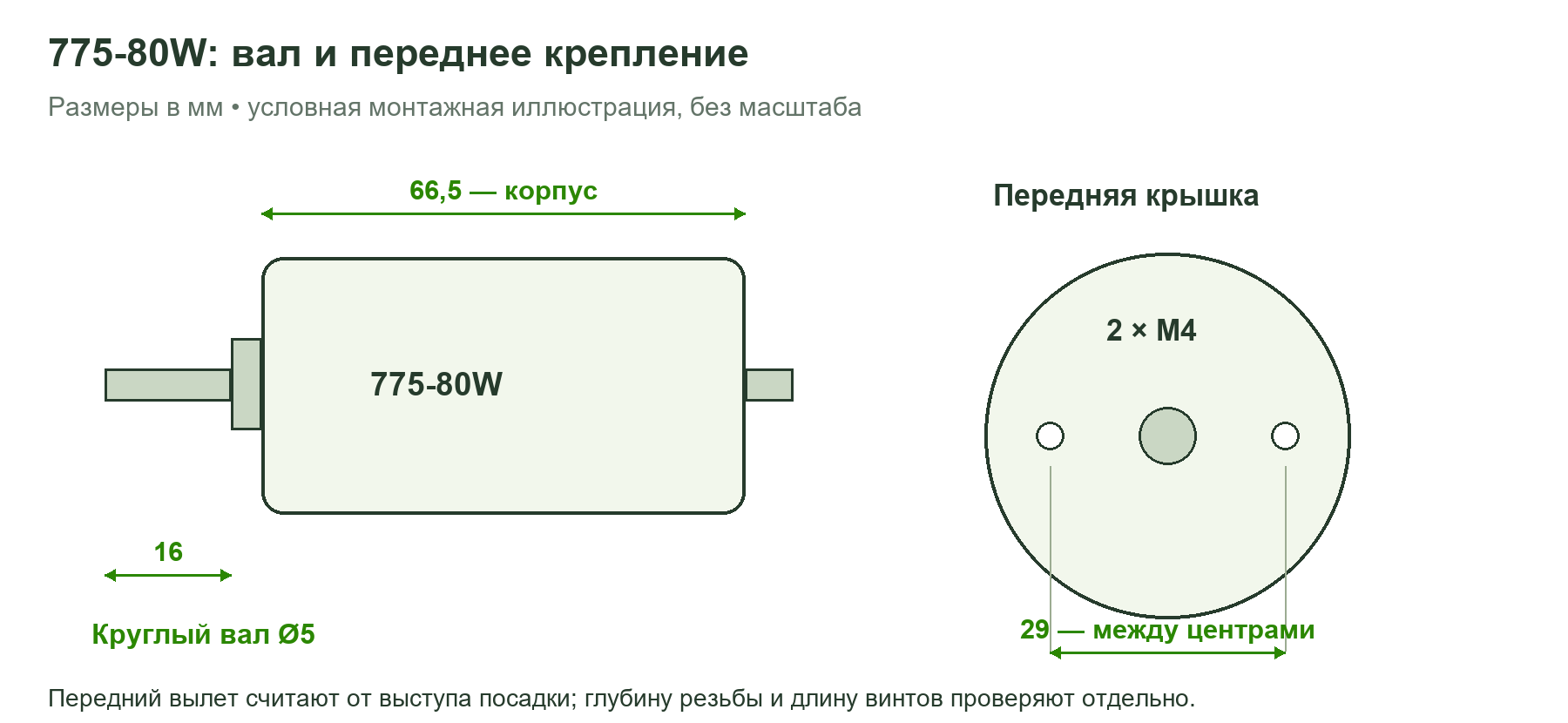

| Крепление | Два отверстия M4, расстояние 29 мм |
| Опоры вала | Два шарикоподшипника |
| Управление | Внешний силовой регулятор для щёточного DC-мотора |
| Обозначение мощности | 80 W; длительный режим отдельно не нормирован |
4000 об/мин и выбор передачи
Скорость холостого хода помогает оценить требуемую редукцию. Например, передача 4:1 уменьшает частоту вращения выхода в четыре раза относительно фактических оборотов мотора. При этом обороты под рабочей нагрузкой будут отличаться от значения без нагрузки.
Для медленного механизма разумно сначала подобрать редуктор или шкивы, затем уточнить скорость регулятором. Сильное снижение оборотов одной только регулировкой напряжения может ухудшить работу под нагрузкой и ослабить собственный обдув двигателя.
Обычный PWM-регулятор изменяет среднее напряжение на моторе, но сам по себе не удерживает заданные обороты при изменении нагрузки. Для стабилизации нужна обратная связь по скорости и подходящий контроллер. Положение ручки «50 %» не означает гарантированные 2000 об/мин.
Обозначение 80 W не задаёт непрерывную мощность на валу, допустимый момент при любой скорости или режим резания. Для шпинделя результат зависит также от инструмента, подачи, жёсткости станка и охлаждения.

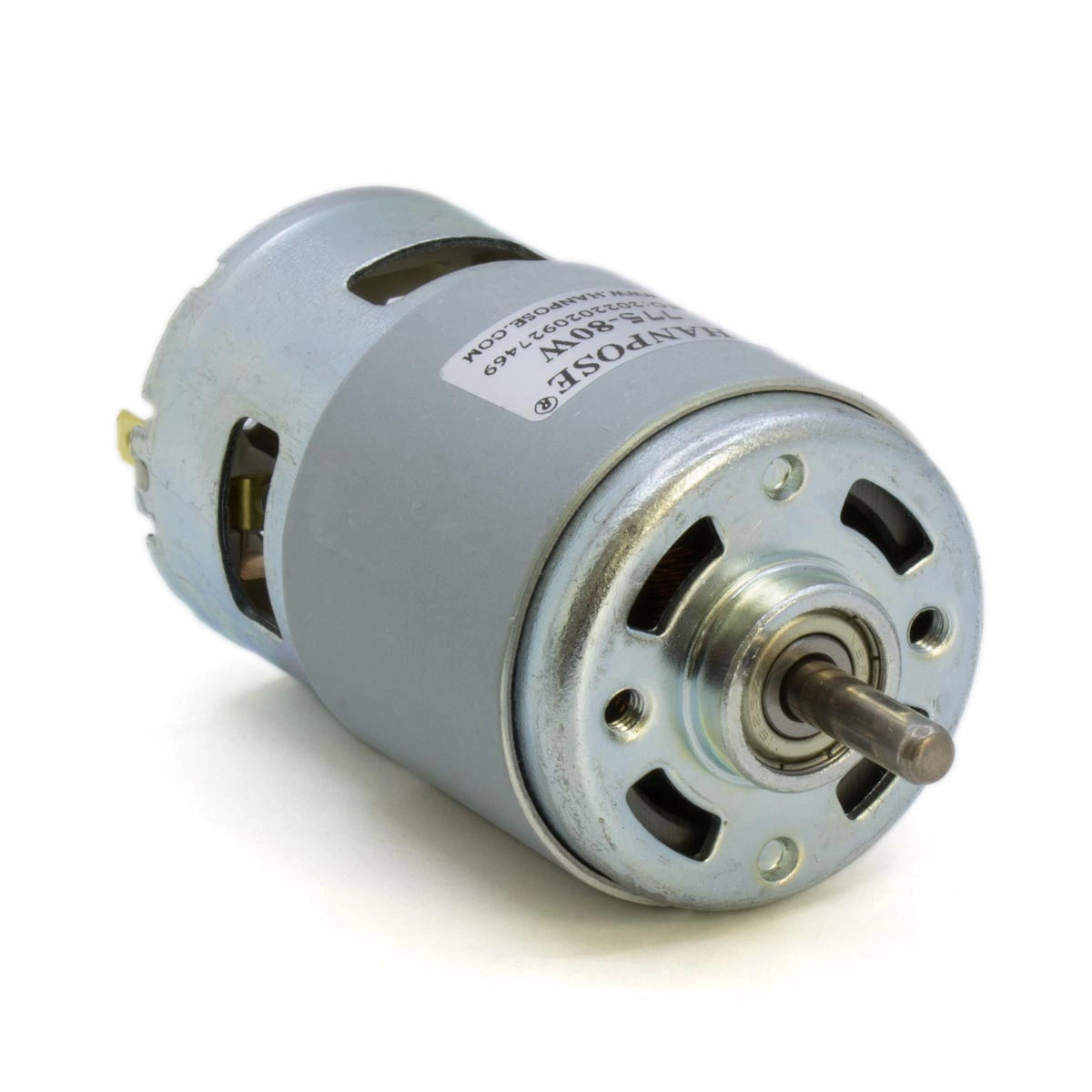

Как подобрать крепление и муфту
Круглый вал требует муфты, шкива или патрона с посадкой Ø5 мм и подходящим способом фиксации. Проверьте не только диаметр отверстия, но и рабочую длину посадки, допустимые обороты и нагрузку на узел.
Винты M4 выбирают по толщине кронштейна и доступной глубине отверстий. Слишком длинный крепёж может упереться во внутренние детали. При монтаже держателя не передавайте ударную нагрузку через вал на подшипники.

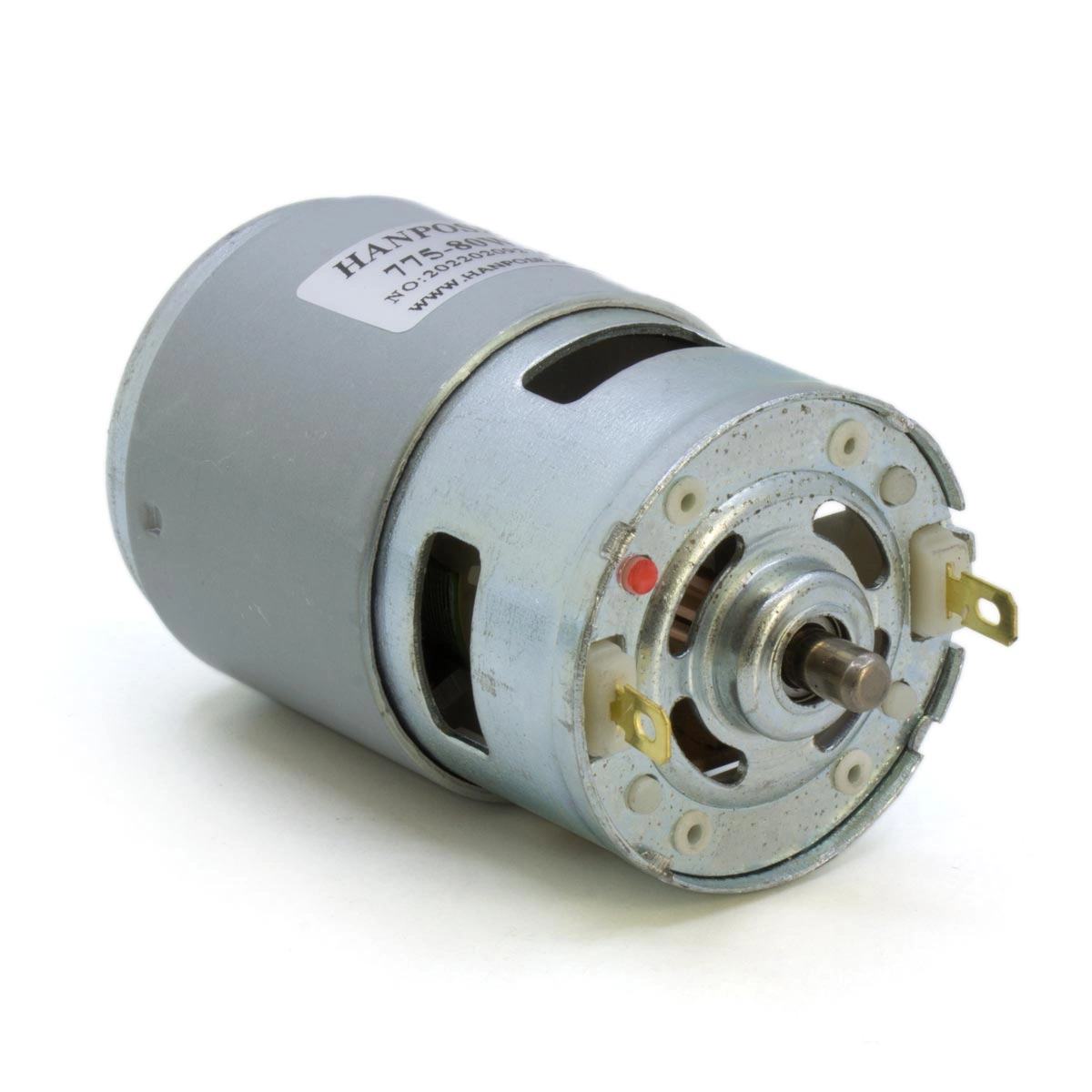

Для ременной передачи важны соосность шкивов и умеренное натяжение. Короткий задний конец вала тоже вращается: оставьте зазор за торцом и защитите проводку от контакта с ним. Вентиляционные окна сохраняют открытыми.
Питание и силовой регулятор
Базовый режим этой модели — 12 В DC. Подбирайте регулятор именно для коллекторного двигателя с двумя силовыми выводами. Управляющий PWM-выход микроконтроллера подключают ко входу силового устройства, а не непосредственно к мотору.
Источник питания, регулятор, кабели и защиту рассчитывают совместно. Пуск и заторможенный вал отличаются по току от установившегося вращения, поэтому деление 80 W на 12 В не даёт универсального номинала источника питания.
Плавный разгон и ограничение тока помогают согласовать запуск с механической нагрузкой. Реверс организуют подходящей силовой схемой после остановки, если обратное вращение допустимо для передачи и крепления инструмента.
Проверка собранного привода
- Закрепите двигатель и проверьте первый запуск без рабочей нагрузки: направление, вибрацию, посторонний шум.
- Установите передачу и плавно увеличьте нагрузку. Убедитесь, что вал и муфта не проскальзывают, а крепление остаётся жёстким.
- Проверьте нагрев корпуса, регулятора и соединений за планируемое время работы.
- При резком падении оборотов или быстром нагреве уменьшите нагрузку и пересмотрите передачу или охлаждение.
Не оставляйте заторможенный мотор под питанием. Щётки и коллектор относятся к изнашиваемым деталям; конкретный ресурс в часах для этого исполнения не указан. Поддерживайте вентиляцию и не допускайте попадания проводящей стружки внутрь корпуса.
