MK3 220 × 220 мм с разъёмом
24 В DC · толщина 3 мм · исполнение с кабелем
Алюминиевый нагревательный стол MK3 размером 220 × 220 × 3 мм работает от 24 В и оснащён разъёмом на краю плиты для силовой проводки и цепи датчика температуры. Исполнение с кабелем удобно для сборки или замены компактной платформы, когда нужны съёмное соединение и доступ к проводке без повторной пайки к столу.
Съёмное соединение с отдельной проверкой силовой и измерительной цепей.
Габарит плиты без кабеля.
Питание этого исполнения.
Обслуживание проводки без пайки к столу.
Параметры этого исполнения
| Размер плиты | 220 × 220 × 3 мм |
|---|---|
| Питание | 24 В DC |
| Основа | Алюминиевая |

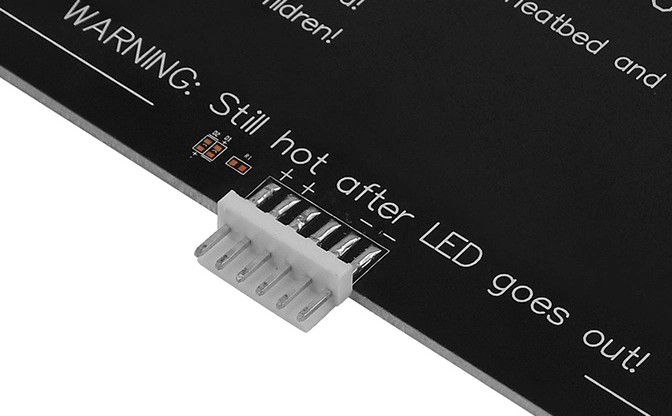

| Подключение на краю | Шестиконтактный разъём |
| Кабель | Исполнение с проводами питания по карточке и галерее |

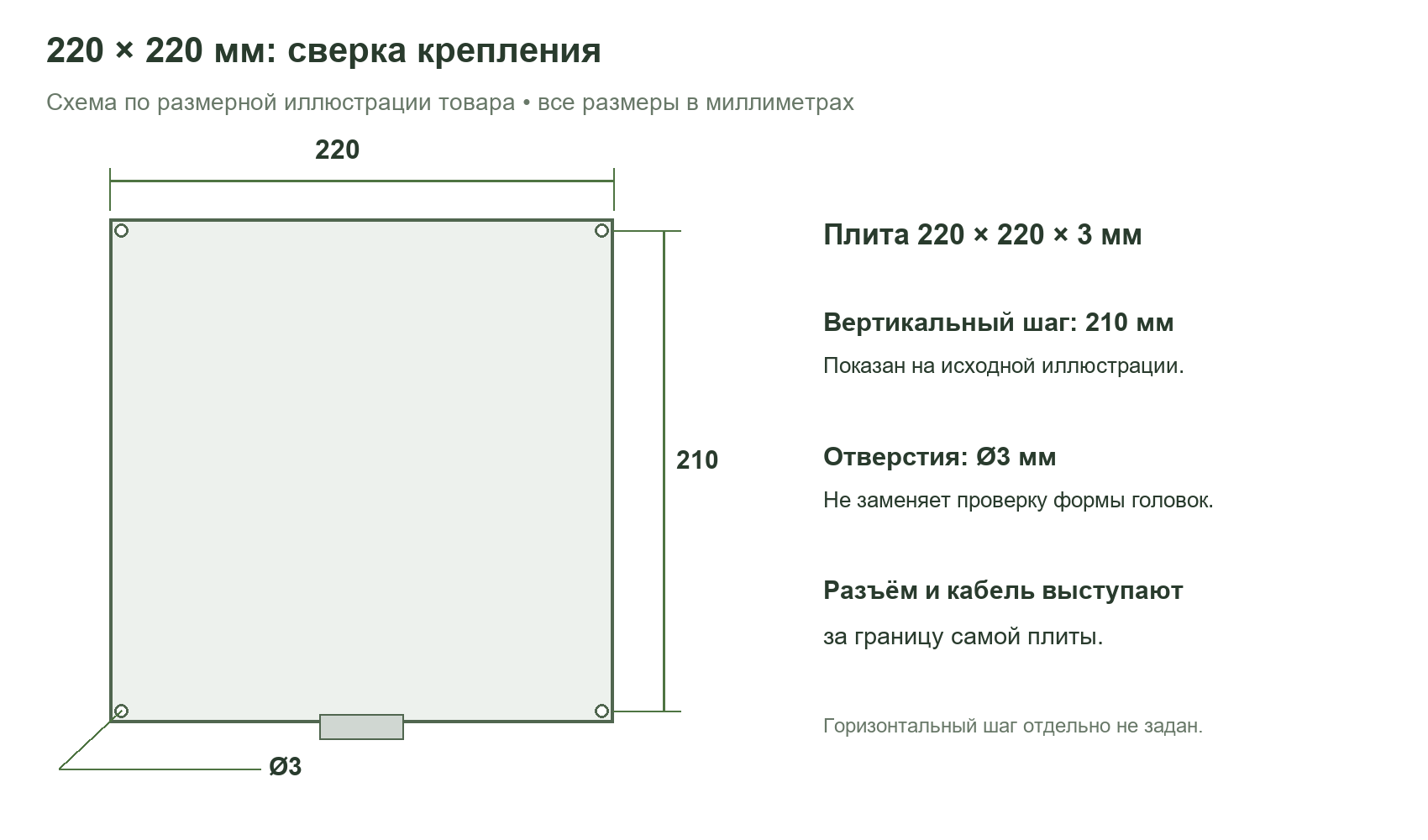

| Монтаж по размерной иллюстрации | Четыре отверстия Ø3 мм; вертикальный шаг 210 мм |
| Тип температурного датчика | Проверяется перед настройкой прошивки |
Для этой версии не подтверждены отдельным паспортом мощность, ток и предельная температура. Значения от столов MK3 с выбором питания 12/24 В или от платформ другого размера не следует использовать для выбора питания.
Как проверить посадку
220 × 220 мм — габарит самой плиты, без запаса под разъём, кабель и зажимы покрытия. До покупки сравните отверстия с кареткой и проверьте свободное пространство на полном ходе оси. Название MK3 и близкий внешний размер не гарантируют взаимозаменяемость с платформой 214 или 235 мм.
Крепёж должен подходить к отверстиям и не выступать в рабочую область. Не стягивайте несовпадающие точки винтами: это изгибает плиту и усложняет настройку первого слоя. Подвижный кабель закрепите так, чтобы нагрузку воспринимала разгрузка натяжения, а не разъём и его пайка.
Силовая цепь и датчик подключаются отдельно
Разъём объединяет несколько цепей физически, но питание нагревателя и измерение температуры выполняют разные задачи. Силовые провода идут к выходу управления столом, а цепь датчика — к соответствующему измерительному входу контроллера. 24 В нельзя подавать на температурный вход.
При подключении сверяйте маркировку и прозвонку каждого проводника, а не только цвет изоляции или положение разъёма на фотографии. Шесть контактов не означают шесть независимых нагревателей. Не используйте неподтверждённую распиновку другого изделия с похожим корпусом разъёма.
Соединение размыкают при снятом питании. Контакты должны быть чистыми и полностью вставленными: ослабленная клемма может нагреваться даже при нормальной температуре самой платформы. Если силовой выход платы не рассчитан на фактический ток нагревателя, потребуется подходящий внешний DC-ключ с отдельной силовой проводкой.
Датчик и покрытие
Наличие разъёма для термодатчика не определяет его характеристику. Перед настройкой проверьте, какой датчик установлен, как он закреплён и какую таблицу нужно выбрать в прошивке. Не назначайте B3950 или универсальный NTC 100 кОм без подтверждения.
Стекло, гибкий лист или иное покрытие подбирают отдельно по габариту, креплению и допустимой температуре. После его установки заново проверяют положение сопла, регулировку платформы и сетку компенсации. Показания датчика в одной точке не гарантируют одинаковую температуру по всей поверхности.
Карточка относится к исполнению с разъёмом и проводами. Покрытие, крепёж, пружины и электронный силовой модуль не следует считать частью поставки без отдельного указания.
Первый запуск после замены
- На обесточенной сборке проверьте цепи питания и датчика, изоляцию, фиксацию разъёма.
- Убедитесь, что холодный датчик показывает температуру помещения.
- Выполните пробный нагрев, проследите за показаниями и проверьте прекращение нагрева по команде.
- Настройте регулирование с установленным покрытием и затем проверьте первый слой.
Для Klipper порядок действий приведён в разделе проверки конфигурации. При нестабильной температуре сначала проверяют датчик, контакты и питание, сохраняя действующую защиту от нештатного нагрева.
