Плёночный нагреватель 300 × 300 мм
Тонкий нагревательный слой • монтаж на плиту • 220 В

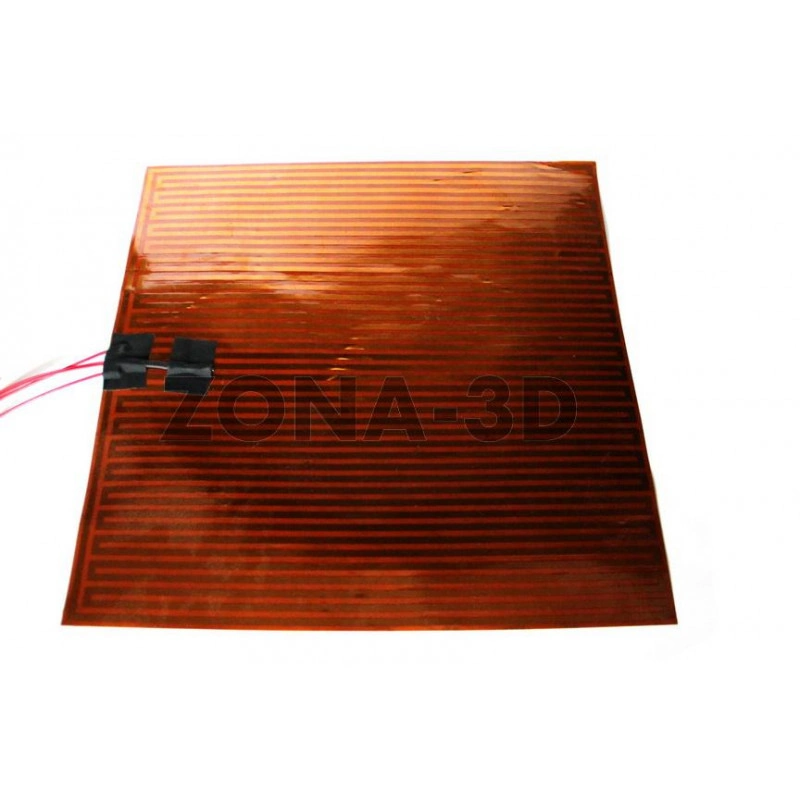

Плёночный нагреватель размером 300 × 300 мм на 220 В предназначен для установки на теплопроводящую основу подогреваемого стола. Тонкий нагревательный слой позволяет разместить подогрев под жёсткой платформой, сохранив её выбранную рабочую поверхность.
Это нагревательный элемент для сборки стола. Плита, датчик температуры и устройство управления образуют с ним общую систему; их выбирают по электрическим и температурным параметрам конкретного исполнения.
Нагреватель устанавливается на отдельную жёсткую платформу.
Габарит помогает проверить размещение и обход крепежа.
Температуру регулируют по датчику через согласованный сетевой ключ.
Что делает плёнка
Резистивный рисунок распределён по площади гибкой основы. При подаче питания дорожки выделяют тепло, которое через контактный слой поступает в плиту и далее к поверхности печати. Качество этого контакта влияет на результат не меньше, чем форма нагревательного рисунка.
Размер 300 × 300 мм нужен для проверки места под нагревателем. Он не доказывает одинаковую температуру во всех точках и не задаёт мощность изделия. Время прогрева зависит также от массы плиты, верхнего покрытия, теплоизоляции и потерь в окружающую среду.
Плёнка не служит несущей платформой. Её устанавливают на подходящую поверхность с устойчивым тепловым контактом; запуск свободно висящего нагревателя для проверки температуры не заменяет испытание в рабочей сборке.
Монтаж без повреждения дорожек
Основа должна быть ровной, чистой и подходящей для выбранного способа крепления. Если используется клеевой слой, проверяют его допустимую температуру и совместимость с материалом плиты. Наличие самоклеящейся стороны нельзя определять по цвету плёнки.
Не подрезайте нагреватель под размер платформы и не делайте в нём новые крепёжные отверстия: так можно пересечь проводящий рисунок и нарушить изоляцию. Размещение согласуют с имеющимися винтами и выходом кабеля заранее. Прижимы и острые кромки не должны передавливать плёнку или провода.
Выводы закрепляют с разгрузкой натяжения, оставляя достаточный ход кабеля при движении платформы. Теплоизоляцию подбирают как часть готового узла: она меняет тепловой режим, поэтому настройки и проверку прогрева выполняют после окончательного монтажа.

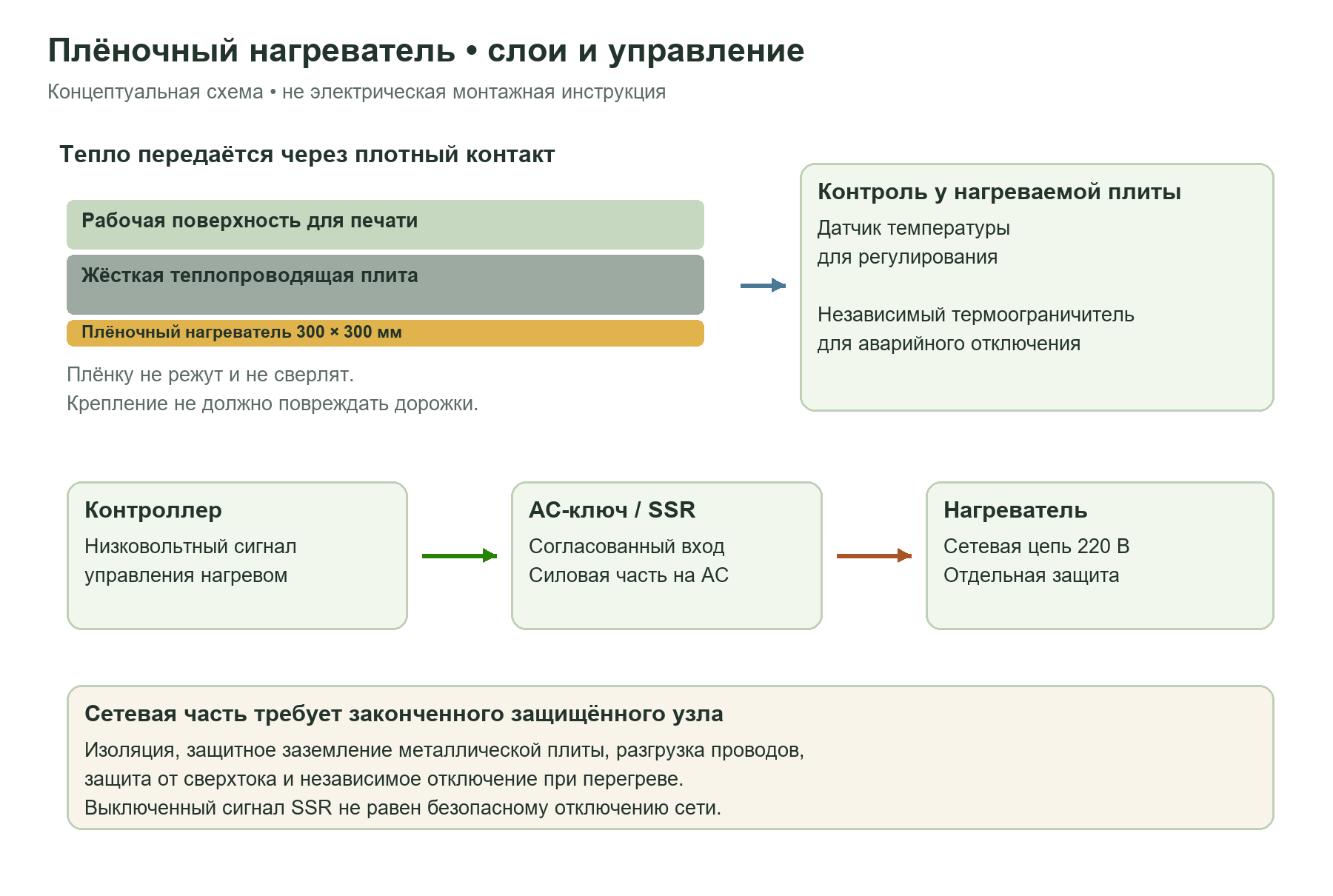

Управление нагревом на 220 В
Сетевой нагреватель нельзя подключать непосредственно к низковольтному выходу BED обычной платы 3D-принтера. Управляющий сигнал согласуют со входом отдельного ключа для переменной нагрузки — например, подходящего AC SSR. Обозначение SSR само по себе не подтверждает тип нагрузки, диапазон входного сигнала и допустимый ток.
Силовой ключ выбирают по паспорту нагревателя и условиям охлаждения. Число ампер на корпусе SSR не означает, что такой ток допустим в закрытом корпусе без радиатора. Также предусматривают изоляцию клемм, защиту от сверхтока и защитное заземление доступной металлической плиты.
Регулирование и аварийное отключение решают разные задачи. SSR может отказать в проводящем состоянии, поэтому команда «нагрев выключен» не должна быть единственным средством защиты от перегрева. Независимый термоограничитель и схема отключения питания подбираются под узел; при обслуживании сетевое питание отключают физически. Сетевую часть собирает специалист, умеющий проверять её электробезопасность.
Измерение температуры и первый прогрев
Тип датчика и место его установки должны соответствовать системе управления. По двум силовым выводам нельзя судить о наличии встроенного термистора. Датчик должен надёжно измерять температуру нагреваемой основы, а его цепь — быть отделена от сети.
До включения проверяют сопротивление нагревателя, целостность изоляции и правильность защитных соединений. Измеренное сопротивление позволяет оценить нагрузку по формулам I = U / R и P = U² / R, но не устанавливает допустимую температуру плёнки или качество её изоляции.
Первый прогрев проводят под наблюдением с контролем показаний, состояния контактов и теплового контакта с плитой. Затем настраивают регулятор для собранного стола и отдельно проверяют прекращение нагрева. Рабочую температуру ограничивают наиболее чувствительным элементом сборки: нагревателем, креплением, покрытием или изоляцией.
Параметры исполнения
| Конструкция | Гибкий плёночный нагреватель с резистивным рисунком |
|---|---|
| Номинальный размер | 300 × 300 мм |
| Номинальное питание | 220 В — сетевое исполнение |
| Несущая основа | Отдельная теплопроводящая плита |
| Мощность, датчик, клеевой слой | Сверяются по конкретной поставке |
| Назначение | Сборка или ремонт подогрева платформы с отдельным регулированием |
Технические материалы по принципу монтажа: рекомендации Minco для плёночных нагревателей и условия применения SSR от OMRON. Они не заменяют паспорт этого изделия.
