Круглый нагреватель Ø200 мм
220 В AC · 150 Вт · диаметр 200 мм

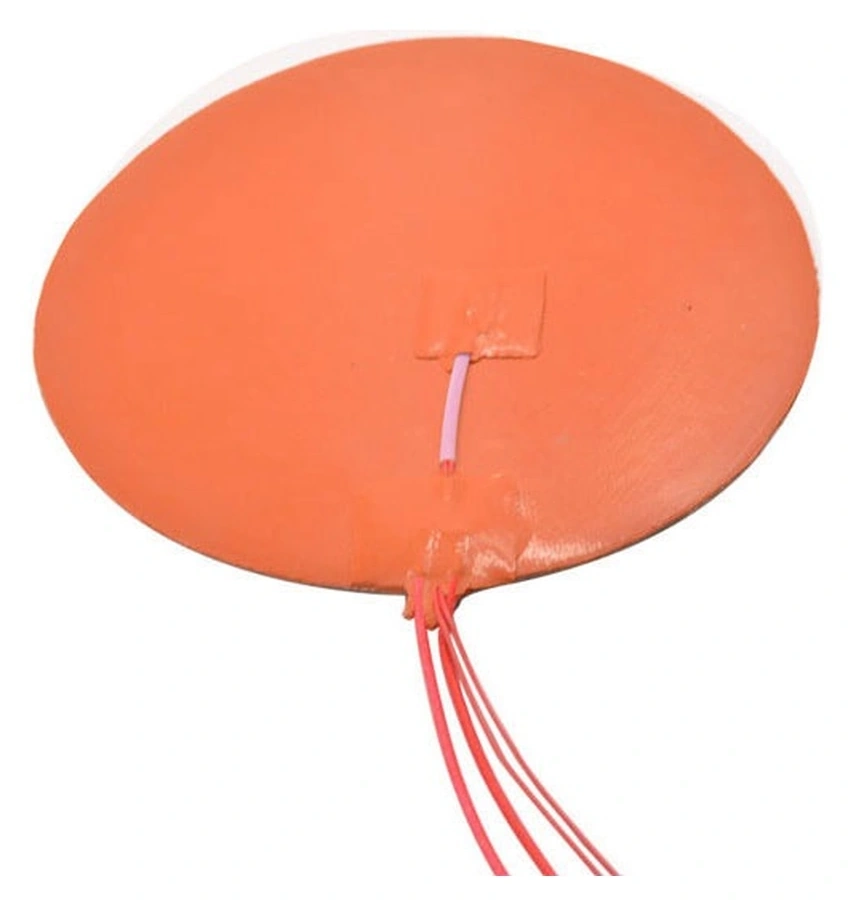

Круглый силиконовый нагреватель Ø200 мм, 220 В, 150 Вт используют под металлической платформой 3D-принтера. Круглая форма удобна для стола с соответствующим свободным местом снизу. Мат работает в составе узла с датчиком температуры, внешним SSR для переменного тока, защитным заземлением плиты и независимой термозащитой.
Жёсткая металлическая плита распределяет тепло и несёт печатное покрытие.
Учитывайте опоры и место выхода кабеля.
Расчётный ток около 0,68 А при 220 В.
Плита распределяет тепло к покрытию.
Круглый формат для нижней стороны платформы
Мат можно использовать при проектировании круглого стола, в том числе в принтере с дельта-кинематикой, если геометрия узла подходит. Форма нагревателя сама по себе не подтверждает совместимость с конкретной моделью принтера.
Проверяют не только диаметр: внутри круга не должны мешать опоры и крепёж, а для кабельного выхода требуется отдельное место. Печатная область Ø200 мм может находиться на плите большего размера; нужный размер нагревателя выбирают по конструкции нижней стороны.
Номиналы и выбор размера
| Форма и размер по карточке | Ø200 мм |
|---|---|
| Номинальное питание | 220 В переменного тока |
| Номинальная мощность | 150 Вт при 220 В |
| Расчётный рабочий ток | 0,68 А по I = P / U |
| Назначение | Нагрев жёсткой теплораспределяющей плиты снизу |
| Управление | Внешний регулятор и SSR с силовым выходом для AC |
| Датчик температуры | Тип и характеристику установленного датчика проверяют перед настройкой |
Геометрическая площадь круга Ø200 мм — около 314,2 см². При 150 Вт отношение мощности к этой площади составляет около 0,48 Вт/см², а расчётный ток при 220 В — 0,68 А. Круг диаметром 200 мм и квадрат со стороной 200 мм имеют разную площадь: при сравнении нагревателей одной длины недостаточно.
Мощность 150 Вт не определяет достижимую температуру и время прогрева сама по себе. Толщина и масса плиты, потери через края, движение воздуха и нижняя изоляция изменяют тепловой режим. При подборе под конкретный материал учитывают требования всей платформы, а не только номинал нагревателя.
Контакт с плитой и крепление кабеля
Круглый мат устанавливают на подготовленную плоскую поверхность без воздушных карманов. Разглаживание и прижим выполняют по требованиям фактического способа крепления. Нельзя складывать края для уменьшения диаметра, подрезать окружность или делать отверстия: внутренний нагревательный проводник не виден.
В местах выхода проводов оставляют свободное пространство. Кабель фиксируют отдельно, чтобы его вес и перемещения не нагружали силиконовый ввод. Даже у неподвижного стола исключают контакт провода с горячими деталями и острыми краями рамы.
Подходящая нижняя теплоизоляция уменьшает теплопотери, но меняет режим всего узла. Её выбирают по рабочей температуре и конструкции крепления. Нельзя закрывать ею незащищённые сетевые соединения или считать изоляцию заменой заземлению и температурной защите.

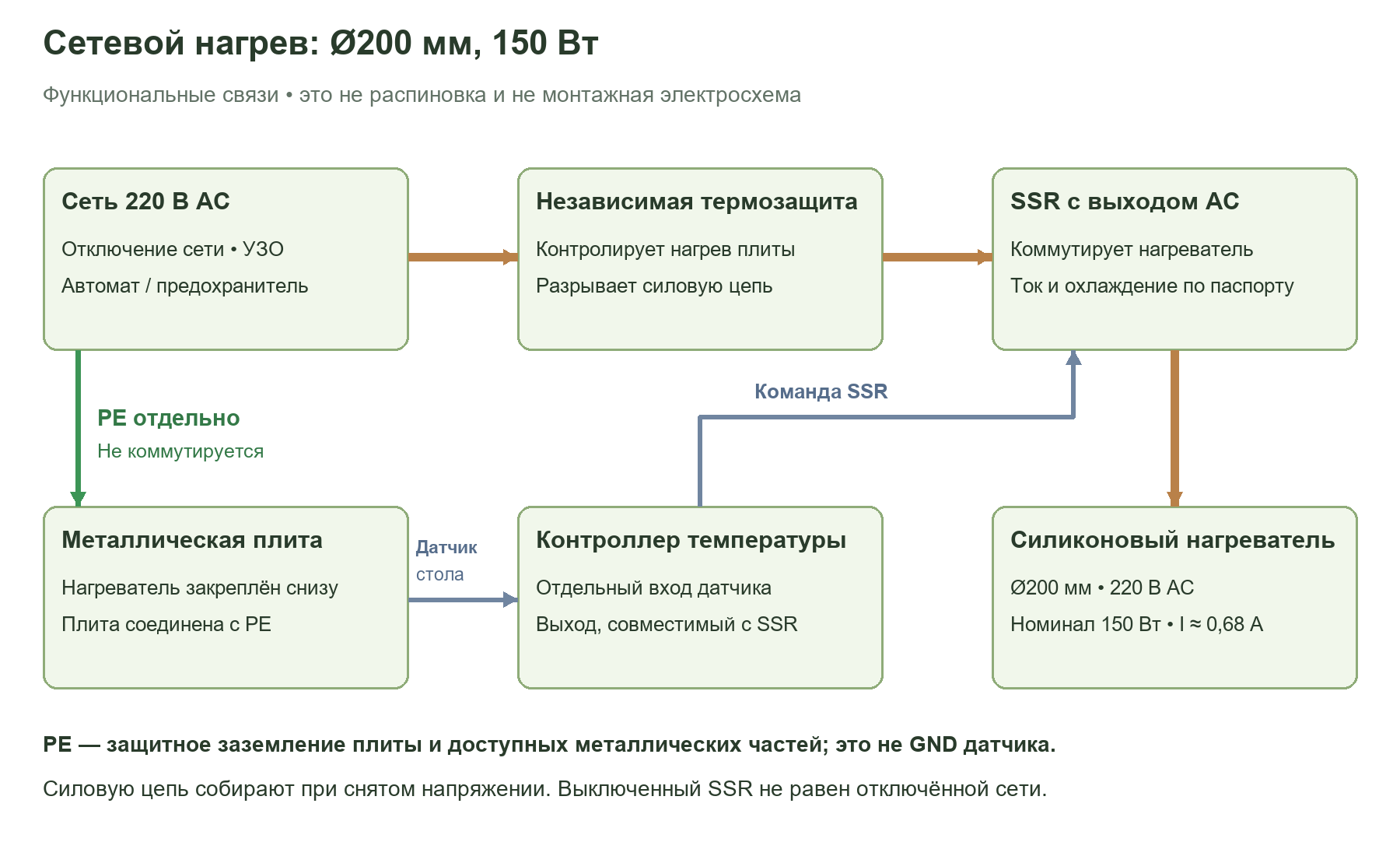

Силовое питание и независимая защита
Нужен SSR с выходом для переменного тока и входом, совместимым с контроллером. Для резистивного нагрева обычно применяют вариант с включением при переходе через ноль. Допустимый ток выбирают по паспорту SSR с учётом радиатора, температуры отсека и нагрузки; цифра на корпусе без условий охлаждения недостаточна. Сетевой нагреватель нельзя подключать к обычному выходу BED на 12/24 В.
В силовой части предусматривают отключение сети, защиту от сверхтока и УЗО. Алюминиевую плиту и доступные металлические части соединяют с защитным проводником PE. PE не проводят через SSR, выключатель нагрева или термопредохранитель.
Независимый термоограничитель либо термопредохранитель должен контролировать нагрев плиты и отключать силовую цепь при перегреве. Температуру срабатывания и допустимые ток/напряжение выбирают для всей сборки. SSR может отказать во включённом состоянии: программная команда «выключить» и обычный токовый предохранитель не заменяют такую термозащиту. Работы с сетевой частью выполняют при снятом напряжении; её сборка требует квалификации для работы с 220 В.
Датчик температуры и настройка регулятора
Уточните тип и характеристику температурного датчика до подключения. По одинаковому семейному фото круглых матов нельзя подтвердить исполнение встроенного сенсора именно этой поставки. Количество и цвет выводов не являются основанием для выбора профиля NTC 100K в прошивке.
Датчик подключают к измерительному входу стола, отдельно от силовых проводов. Для термистора важны не только сопротивление при комнатной температуре, но и температурная характеристика. Нельзя выбирать NTC 100K или B=3950 только по цвету проводов либо общему фото.
После проверки датчика и защит настраивают регулятор под собранную плиту, покрытие и теплоизоляцию. В Klipper проверяют sensor_type, пределы температуры, мощность и период управления SSR; в Marlin используют настройки нагрева стола и предусмотренную сборкой процедуру PID. Чужие PID-коэффициенты и универсальная частота PWM здесь не подходят.
Перед первым рабочим прогревом
Проверьте размер и маркировку фактического нагревателя, состояние оболочки и выводов, соответствие сетевой защиты, непрерывность PE и готовность независимой термозащиты. Корпуса соединений должны закрывать сетевые контакты, а кабель — свободно проходить весь рабочий ход без натяжения и трения.
До команды нагрева показания датчика должны соответствовать реальной температуре. Пробный цикл выполняют под наблюдением: проверяют рост температуры, отключение мощности и отсутствие локального перегрева. Верхний рабочий предел задаёт самый чувствительный элемент сборки — нагреватель, клей, магнитное покрытие, изоляция или проводка. Рабочую температуру выбирают по документации фактического исполнения, а не только по термостойкости силиконовой оболочки.
Документация по подключению и настройке
Заземление и защита сетевого стола · Условия применения SSR · Настройка heater_bed в Klipper · PID-настройка в Marlin. Руководства описывают построение системы; они не определяют производителя и параметры этого нагревателя.
