Алюминиевый MK3 214 × 214 × 3 мм
Квадратная основа • выбор подключения 12 / 24 В
Алюминиевый нагревательный стол MK3 размером 214 × 214 × 3 мм предназначен для платформ с питанием 12 или 24 В. Нужный режим выбирают правильным подключением контактных площадок, сверяясь с маркировкой конкретной платы.
Жёсткая основа объединяет площадку и распределение тепла от нагревательных дорожек. Формат подходит для ремонта или самостоятельной сборки стола при совпадении габаритов, креплений и электрических параметров.
Алюминиевая площадка для подогреваемой платформы.
12 или 24 В выбирают по схеме соединения площадок.
214 × 214 мм — габарит детали для сверки креплений.
Что означает формат MK3

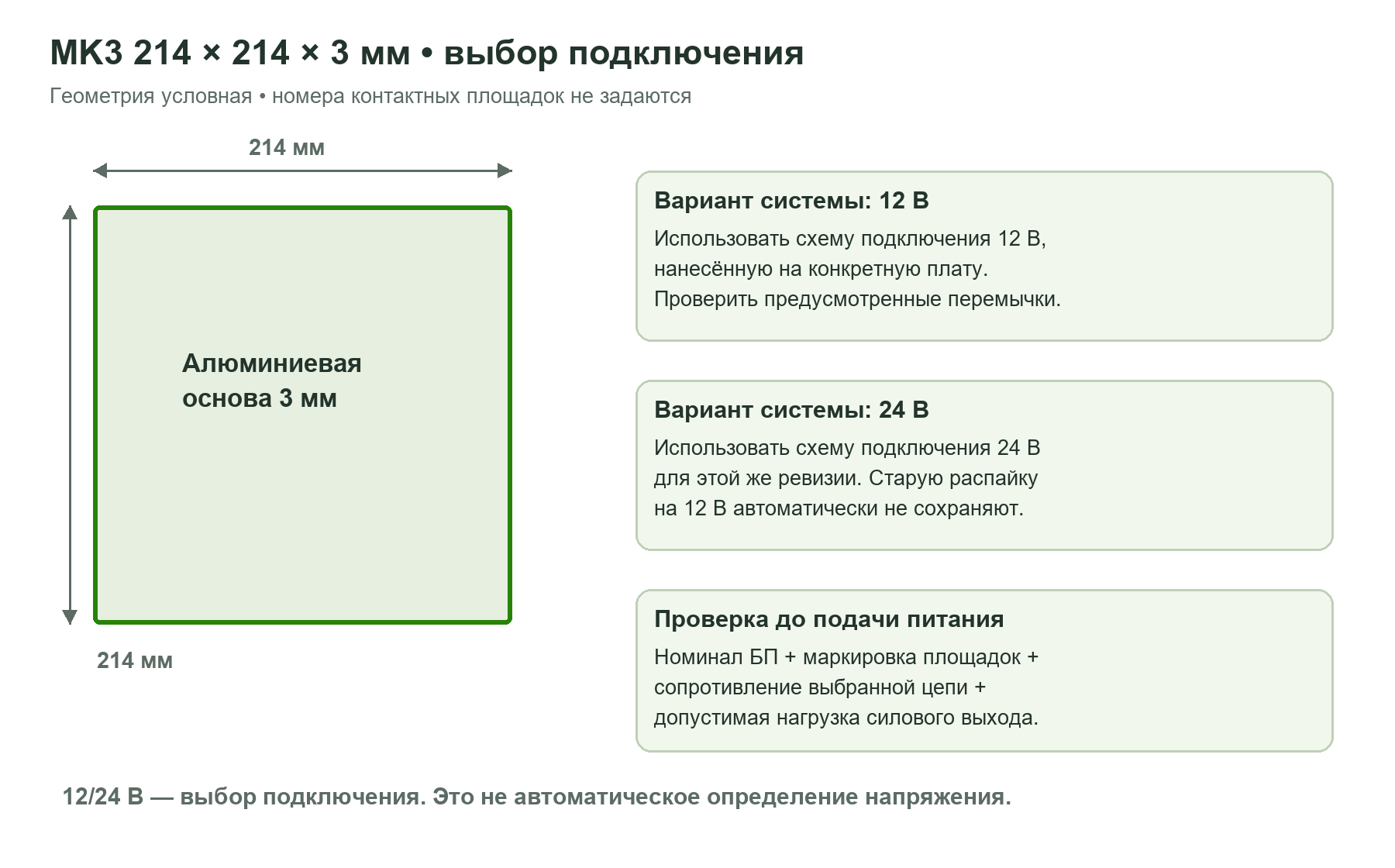

214 × 214 мм — наружный размер основы, а 3 мм — её номинальная толщина. Это данные для механического подбора. Доступную область печати определяют после установки: учитывают край рабочей поверхности, фиксаторы, положение сопла и ограничения перемещений.
Обозначение MK3 здесь относится к типу нагревательной платы. Оно не означает готовую замену магнитного стола MK52 в принтере Original Prusa MK3. Для любой установки нужно сравнить отверстия и расстояния до них, место выхода кабеля и высоту собранной платформы.

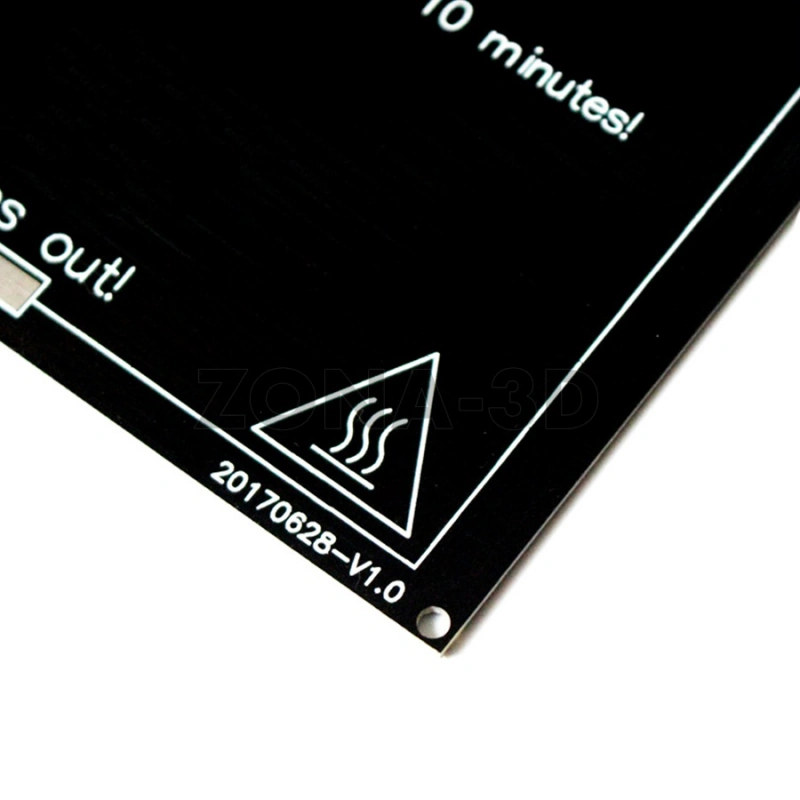

На фотографии карточки виден фрагмент платы с маркировкой 20170628-V1.0. Такой снимок помогает узнать исполнение, но не содержит полной схемы распайки. Перед подключением читают надписи рядом с силовыми площадками на самой детали.
12 и 24 В требуют правильной распайки
У двухрежимного нагревателя используются предусмотренные для выбранного напряжения соединения дорожек. Если конструкция требует объединить площадки перемычкой, её выполняют именно по маркировке этой ревизии. Схему от внешне похожего MK2B или другого MK3 нельзя переносить без сверки.
При переходе принтера с 12 на 24 В проверяют не только блок питания, но и распайку стола, силовой ключ, проводку и все остальные потребители. Подавать 24 В на цепь, оставленную в подключении для 12 В, нельзя считать штатным ускорением нагрева: при неизменном сопротивлении расчётная мощность возрастает в четыре раза.
До подключения измеряют сопротивление выбранной нагревательной цепи, учитывая сопротивление щупов мультиметра. По I = U / R оценивают ток, а по P = U² / R — нагрузку для данного измерения. Эти расчёты помогают выбрать источник и ключ, но не подменяют паспортный температурный предел платы.
Механика, покрытие и датчик
Плату устанавливают без принудительного изгиба и перекоса опор. Жёсткая алюминиевая основа не устраняет ошибки крепления: перетянутый угол может изменить форму поверхности. Фактическую плоскостность проверяют в собранном состоянии.
Верхнюю сторону подготавливают под выбранное покрытие или отдельную поверхность для печати. Стекло, магнитная подложка и стальной лист меняют высоту, массу и тепловой отклик стола. Их температурные ограничения учитывают вместе с ограничениями нагревателя.
Датчик температуры закрепляют с устойчивым тепловым контактом и изоляцией его выводов от силовой цепи. Его наличие и номинал проверяют по поставке. Прошивку настраивают под фактический элемент, а не просто под надпись MK3: даже два датчика с одинаковым номинальным сопротивлением могут иметь разные температурные характеристики.
Практическая проверка сборки
Нагреватель — заметная нагрузка на источник питания и разъёмы. Если штатный выход контроллера не рассчитан на неё, применяют согласованный внешний ключ для постоянного тока. Соединения должны удерживать провод без люфта, а его механическая фиксация — разгружать пайку при перемещении стола.
После монтажа сначала проверяют комнатное показание датчика, затем проводят умеренный пробный нагрев под наблюдением. Контролируют рост температуры, состояние клемм и отключение нагрева. Программную защиту от ненормального прогрева сохраняют включённой.
Настройку регулятора выполняют с окончательной поверхностью и теплоизоляцией. Перед первым слоем дают сборке стабилизироваться, выставляют Z-offset и выравнивают стол либо строят его сетку. Скорость нагрева оценивают на готовом принтере: она зависит от мощности, массы и потерь, а не только от выбора 12 или 24 В.
Параметры для подбора
| Тип | MK3, алюминиевая нагревательная платформа |
|---|---|
| Номинальный габарит | 214 × 214 × 3 мм |
| Питание | 12 или 24 В DC с соответствующим подключением |
| Маркировка на фотографии | 20170628-V1.0 |
| Площадки и крепёж | Сверяются по фактической ревизии |
| Мощность и датчик | По конкретному исполнению; универсальное значение не заявляется |
Принцип двухрежимных плат описан в документации проекта RepRap. Численные параметры других ревизий не заменяют маркировку поставляемой платы.
