Нагревательный стол 235 × 235 мм
24 В DC · заявлено 220 Вт · толщина 3 мм

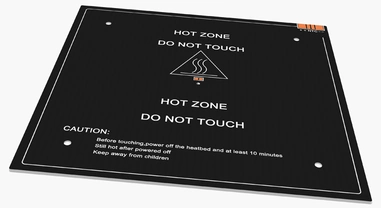

Алюминиевый нагревательный стол 235 × 235 × 3 мм предназначен для замены нагревательной платформы в 24-вольтовой системе Ender-3 или совместимой сборке. Плита служит жёсткой основой для печатного покрытия и передаёт ему тепло от встроенного нагревателя. Это исполнение с открытыми контактными площадками: подключение и датчик температуры проверяют отдельно от механической установки.
Формат для Ender-3; перед заменой сверяют крепление и электрическую часть.
Жёсткая основа для покрытия.
Выход контроллера проверяют по нагрузке.
Размеры сверяют с кареткой.
Параметры этого исполнения
| Габариты плиты | 235 × 235 мм |
|---|---|
| Толщина | 3 мм |
| Рабочее питание | 24 В постоянного тока |
| Заявленная мощность | 220 Вт при 24 В |

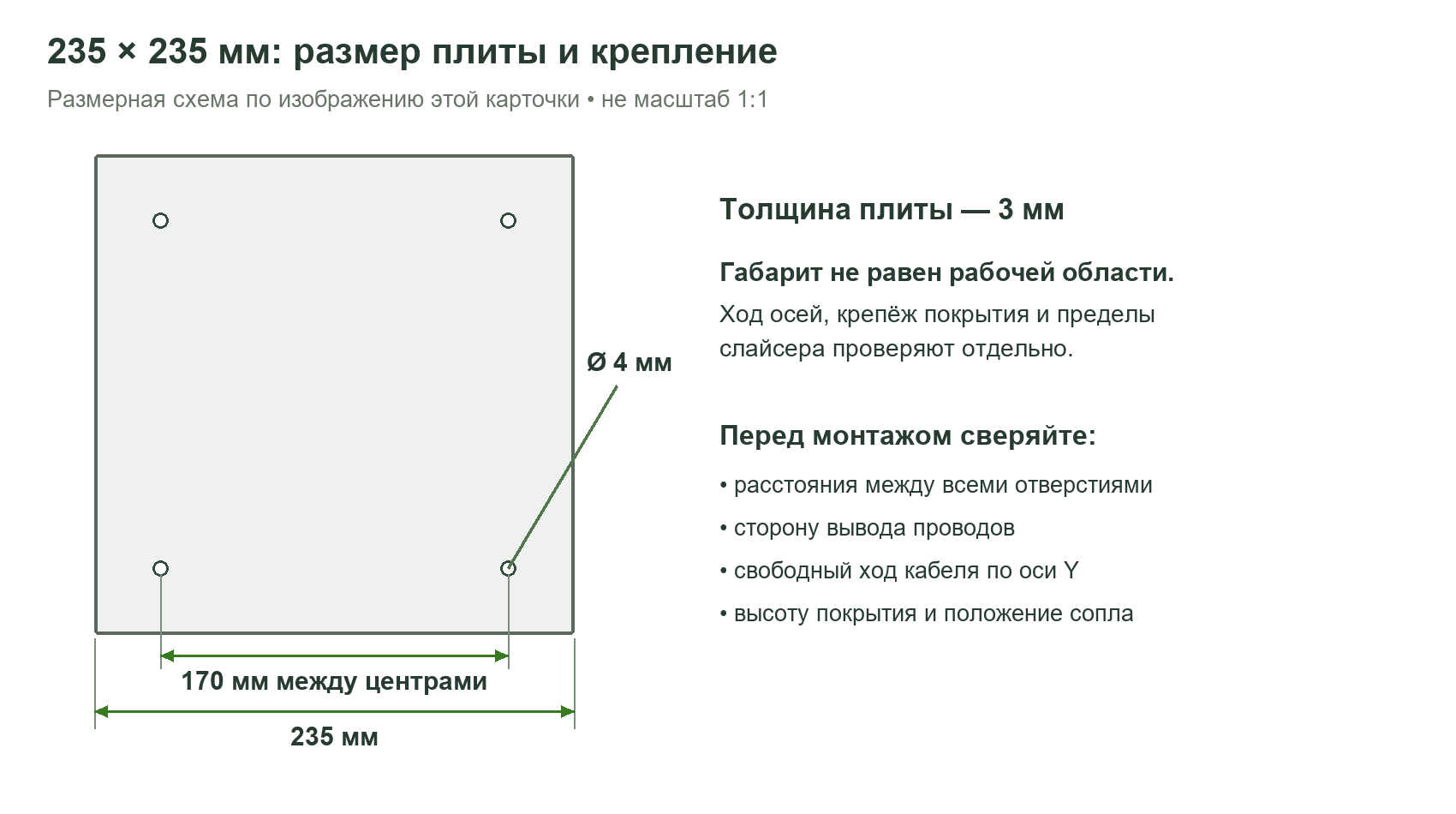

| Крепление | Четыре отверстия; размер нижней пары между центрами 170 мм, диаметр 4 мм по схеме |

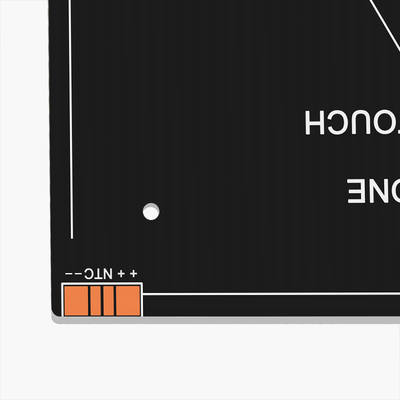

| Подключение | Контактные площадки нагревателя и NTC на краю платы |

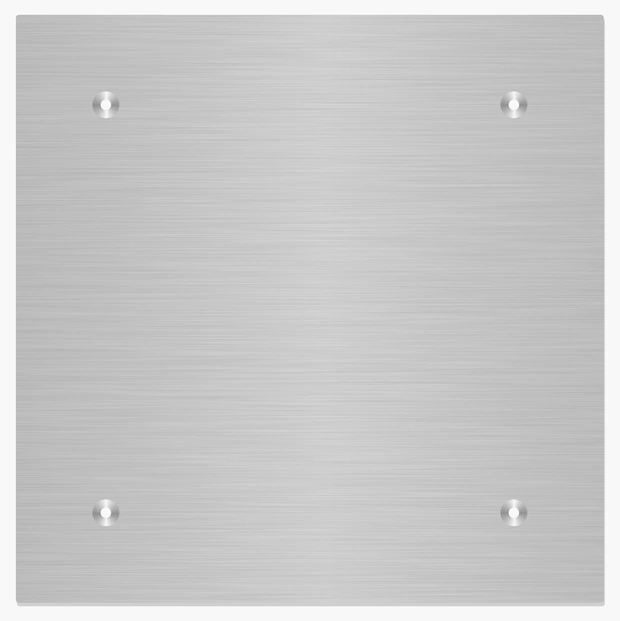

| Поверхность | Алюминиевая основа; печатное покрытие выбирают под материал |
Размер 235 × 235 мм описывает саму плиту. Он не увеличивает автоматически область печати принтера: доступная площадь зависит от хода сопла, креплений покрытия и настроек прошивки.
Проверка установки
Сначала сравните старую и новую плиты по всем отверстиям, положению контактов и свободному месту под проводами. Установите ровно, без принудительного изгиба винтами. Регулировочные пружины или опоры должны удерживать стол, не мешая настройке его положения.
На принтере с подвижным столом кабель проходит полный ход оси Y. Закрепите его так, чтобы движение не тянуло пайку, провод не касался ремня и не перегибался у выхода с плиты. После установки покрытия заново проверьте высоту первого слоя и сетку стола, если она используется.
Нагреватель и датчик — разные цепи
Силовые площадки подключают к управляемому выходу стола, рассчитанному на 24 В и соответствующий ток. Контакты с обозначением NTC предназначены для измерительной цепи термодатчика. Подача питания нагревателя на вход температуры может повредить контроллер.
При заявленных 220 Вт расчётный ток составляет 220 / 24 = 9,2 А. Это ориентир нагрузки, а не измеренное значение конкретного экземпляра. Проверьте допустимый ток выхода платы, кабеля и соединений, а также запас блока питания с учётом остальных узлов принтера. Если силовой выход недостаточен, нужен подходящий внешний DC-модуль управления.
Не выбирайте тип термистора по одному обозначению NTC или цвету проводов. Используйте параметры фактически установленного датчика и соответствующую настройку прошивки. Сам нагреватель температуру не регулирует: обратную связь и защиту обеспечивает контроллер.
Печатная поверхность
Алюминиевая плита и поверхность, к которой прилипает первый слой, выполняют разные задачи. Стекло, гибкий лист или другое покрытие выбирают по размерам, креплению и условиям работы с нужным пластиком.
Дополнительный слой меняет высоту поверхности и тепловую инерцию. После его установки проверьте регулировку стола, свободный проход сопла и стабильность температуры. Не считайте стекло, магнитное основание, кабель или термистор частью комплекта только по названию совместимого принтера.
Первый нагрев после замены
- При выключенном питании проверьте изоляцию, пайку, полярность и закрепление кабеля. Убедитесь, что цепи датчика и питания не перепутаны.
- Включите принтер без команды нагрева: показания стола должны соответствовать температуре помещения и оставаться стабильными.
- Задайте умеренную температуру, проследите за плавным ростом показаний и убедитесь, что при выключении команды нагрев прекращается.
- После остывания проверьте крепление и соединения; настройте регулирование температуры и первый слой.
Не отключайте защиту от нештатного нагрева для устранения ошибки настройки. Последовательность проверок приведена в документации Klipper, а параметры нагревателя и датчика — в разделе heater_bed. Для другой прошивки используют её соответствующие настройки.
