Силиконовый нагреватель 500 × 500 мм
220 В AC · 2000 Вт · площадь 0,25 м²

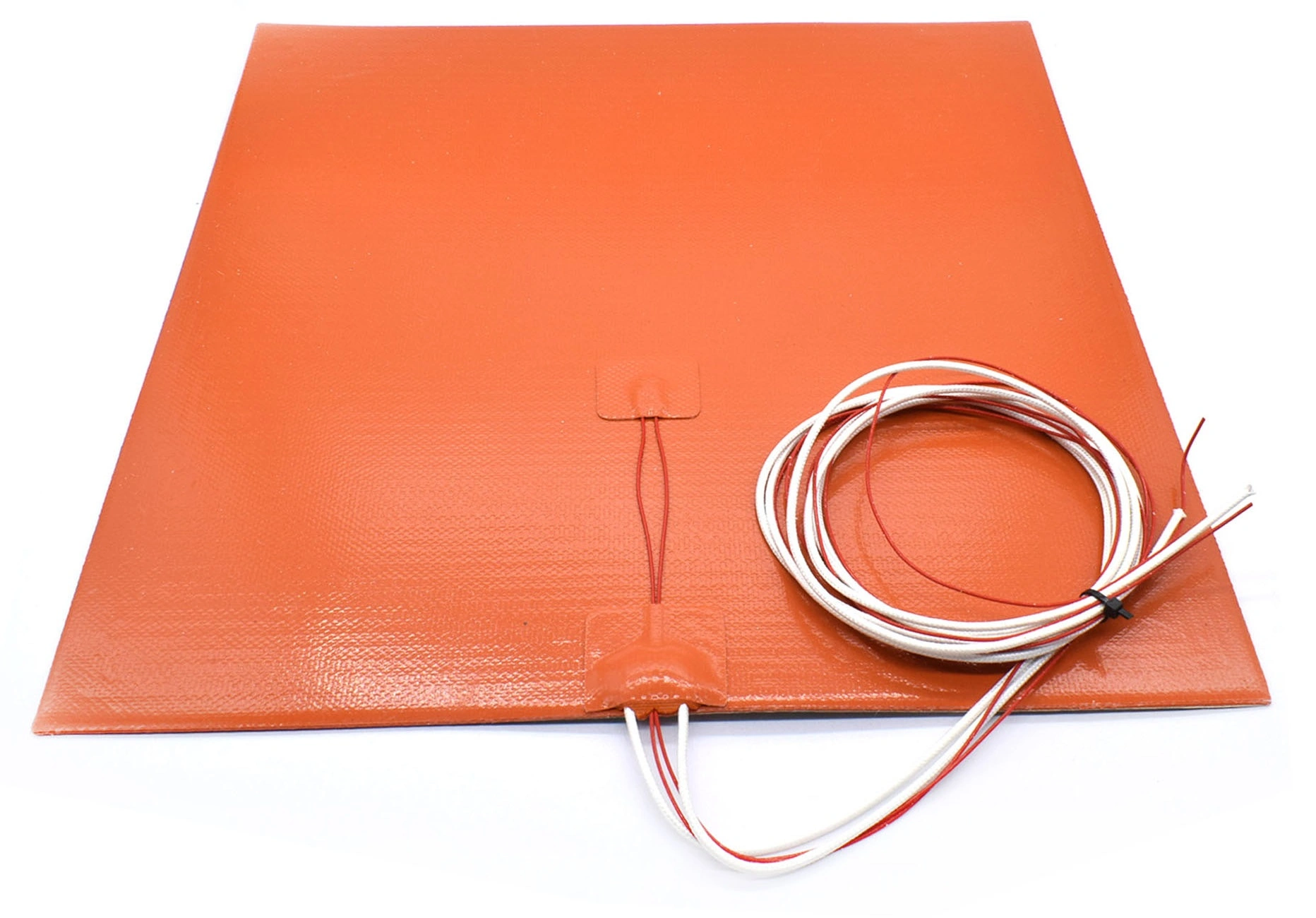

Силиконовый нагреватель 500 × 500 мм, 220 В, 2000 Вт предназначен для большой платформы 3D-принтера с металлической теплораспределяющей плитой. Мат располагают снизу, а температуру контролирует внешний регулятор. Мощность 2 кВт требует заранее спроектированной сетевой цепи, подходящего SSR, заземления и независимого отключения при перегреве.
Габарит 500 × 500 мм для подбора под плиту.
Расчётный ток около 9,09 А при 220 В.
Сетевая цепь и термозащита проектируются вместе.
Платформа со стороной 500 мм
Формат 500 × 500 мм подходит для проектирования крупной печатной платформы. Площадь мата составляет 0,25 м². Тепло к верхней поверхности распределяет плита, а её ровность и жёсткость определяются материалом, толщиной и опорной системой.
Проверьте геометрию всей нижней стороны: крепёж, опоры, точки заземления и трассу кабеля. Мат должен иметь сплошную опору без свисающих краёв и пересечения с выступающими деталями. Размер 500 мм не подтверждает готовую совместимость с любым принтером такой рабочей зоны.
Номиналы и выбор размера

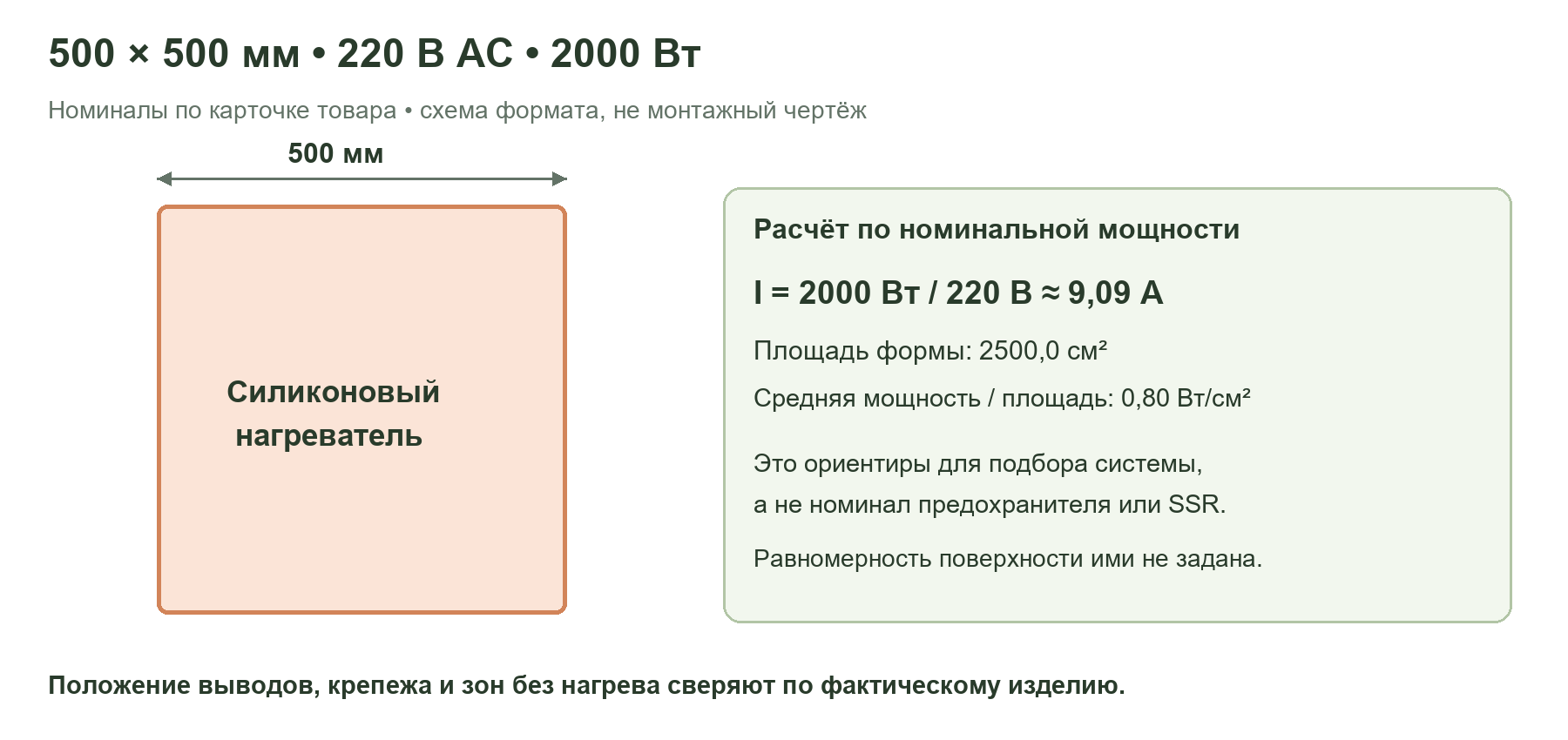

| Форма и размер по карточке | 500 × 500 мм |
|---|---|
| Номинальное питание | 220 В переменного тока |
| Номинальная мощность | 2000 Вт при 220 В |
| Расчётный рабочий ток | 9,09 А по I = P / U |
| Назначение | Нагрев жёсткой теплораспределяющей плиты снизу |
| Управление | Внешний регулятор и SSR с силовым выходом для AC |
| Датчик температуры | Тип и характеристику установленного датчика проверяют перед настройкой |
Расчётный ток при 220 В — 2000 / 220 ≈ 9,09 А. Это существенная постоянная нагрузка на сетевой ввод принтера, клеммы, кабель и SSR. Номинал защиты выбирают по всей цепи и условиям установки, а не округлением этого расчёта до ближайшего числа.
На площадь 2500 см² приходится 0,80 Вт/см² по отношению номинальной мощности к габариту. Большая суммарная мощность не устраняет тепловую инерцию массивной плиты. После достижения показания датчика верхней поверхности может потребоваться дополнительное время для выравнивания температуры.
Монтаж большой площади
На мате такого размера воздушный карман или отслоившийся угол создаёт участок с другим теплоотводом. Основание тщательно очищают и высушивают, а способ крепления выбирают по реальной клеевой поверхности или инструкции поставляемого нагревателя. Прижим должен обеспечивать контакт без складок.
Разметку отверстий и место защитного проводника предусматривают на металлической плите до установки мата. Нагревательный элемент нельзя сверлить, резать по краю или сжимать винтом через силикон. Выводы закрепляют так, чтобы их масса и перемещения не нагружали место выхода из оболочки.
Для снижения потерь можно предусмотреть подходящую нижнюю теплоизоляцию, оставив доступ к контрольным и защитным узлам. При этом пересматривают тепловой режим клея, проводов и соседних деталей: уменьшение потерь увеличивает температуру при той же подаваемой мощности.

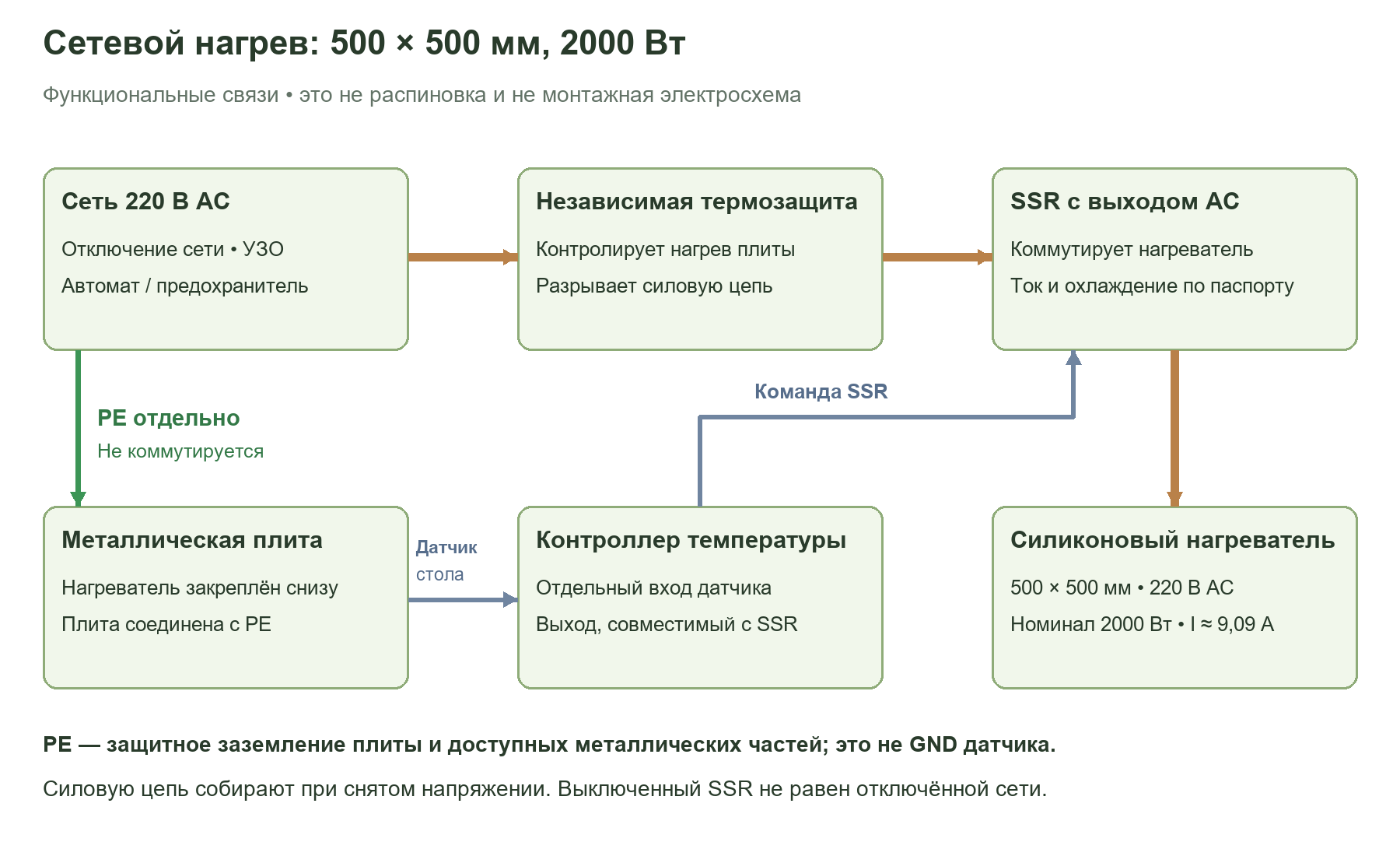

Силовое питание и независимая защита
Нужен SSR с выходом для переменного тока и входом, совместимым с контроллером. Для резистивного нагрева обычно применяют вариант с включением при переходе через ноль. Допустимый ток выбирают по паспорту SSR с учётом радиатора, температуры отсека и нагрузки; цифра на корпусе без условий охлаждения недостаточна. Сетевой нагреватель нельзя подключать к обычному выходу BED на 12/24 В.
В силовой части предусматривают отключение сети, защиту от сверхтока и УЗО. Алюминиевую плиту и доступные металлические части соединяют с защитным проводником PE. PE не проводят через SSR, выключатель нагрева или термопредохранитель.
Независимый термоограничитель либо термопредохранитель должен контролировать нагрев плиты и отключать силовую цепь при перегреве. Температуру срабатывания и допустимые ток/напряжение выбирают для всей сборки. SSR может отказать во включённом состоянии: программная команда «выключить» и обычный токовый предохранитель не заменяют такую термозащиту. Работы с сетевой частью выполняют при снятом напряжении; её сборка требует квалификации для работы с 220 В.
Датчик температуры и настройка регулятора
В полномасштабном столе особенно важно устойчивое крепление датчика: регулятор должен получать температуру нагреваемой плиты, а не воздуха рядом с ней. Тип датчика и его присутствие в конкретной поставке проверяют отдельно; по общему снимку нельзя назначить термистору модель или температурный предел.
Датчик подключают к измерительному входу стола, отдельно от силовых проводов. Для термистора важны не только сопротивление при комнатной температуре, но и температурная характеристика. Нельзя выбирать NTC 100K или B=3950 только по цвету проводов либо общему фото.
После проверки датчика и защит настраивают регулятор под собранную плиту, покрытие и теплоизоляцию. В Klipper проверяют sensor_type, пределы температуры, мощность и период управления SSR; в Marlin используют настройки нагрева стола и предусмотренную сборкой процедуру PID. Чужие PID-коэффициенты и универсальная частота PWM здесь не подходят.
Перед первым рабочим прогревом
Проверьте размер и маркировку фактического нагревателя, состояние оболочки и выводов, соответствие сетевой защиты, непрерывность PE и готовность независимой термозащиты. Корпуса соединений должны закрывать сетевые контакты, а кабель — свободно проходить весь рабочий ход без натяжения и трения.
До команды нагрева показания датчика должны соответствовать реальной температуре. Пробный цикл выполняют под наблюдением: проверяют рост температуры, отключение мощности и отсутствие локального перегрева. Верхний рабочий предел задаёт самый чувствительный элемент сборки — нагреватель, клей, магнитное покрытие, изоляция или проводка. Рабочую температуру выбирают по документации фактического исполнения, а не только по термостойкости силиконовой оболочки.
Документация по подключению и настройке
Заземление и защита сетевого стола · Условия применения SSR · Настройка heater_bed в Klipper · PID-настройка в Marlin. Руководства описывают построение системы; они не определяют производителя и параметры этого нагревателя.
