Силиконовый нагреватель 200 × 200 мм
24 В DC · 200 Вт · отдельная рабочая плита

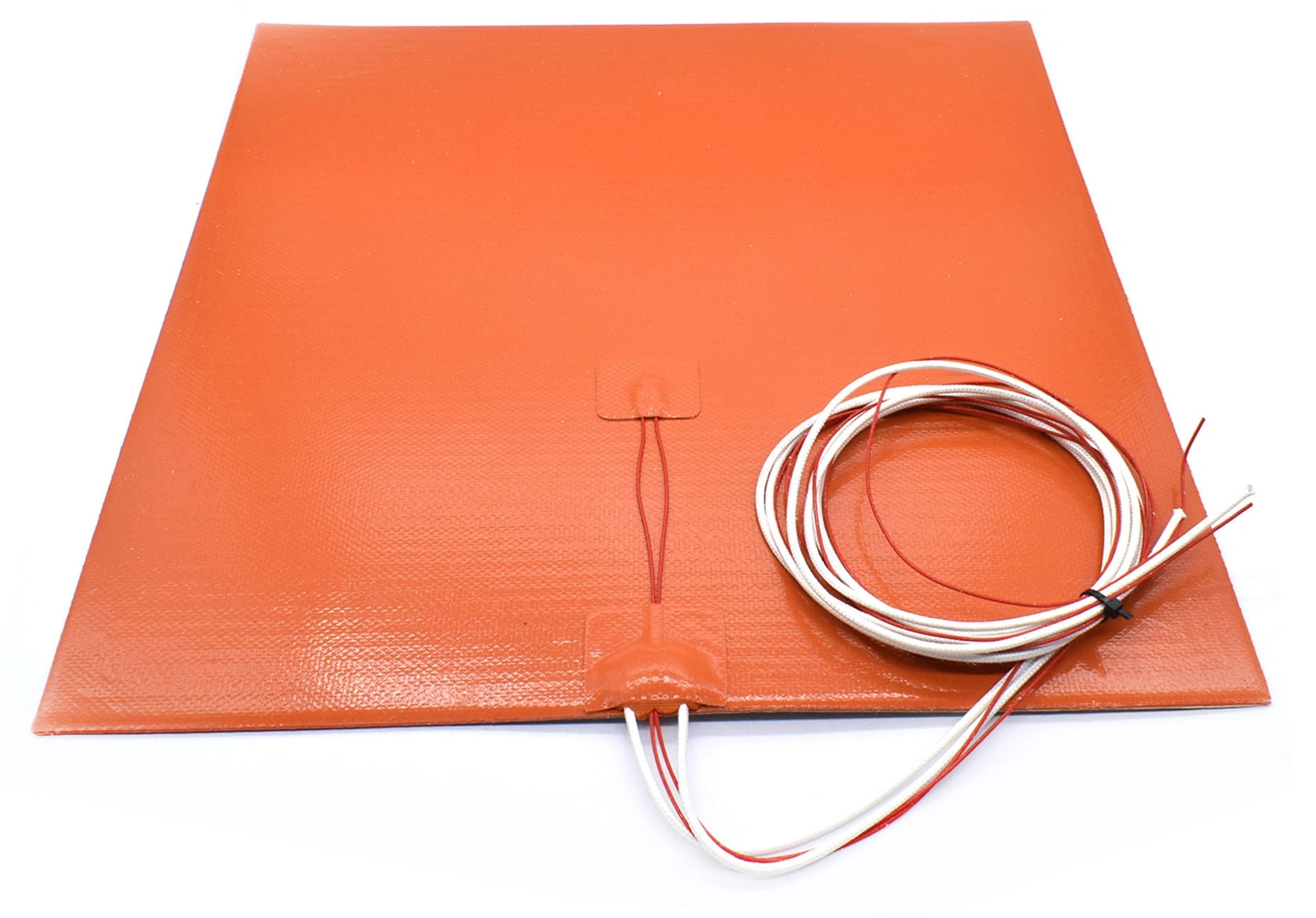

Силиконовый нагреватель 200 × 200 мм на 24 В, 200 Вт предназначен для подогрева отдельной рабочей плиты 3D-принтера. Гибкий нагревательный элемент устанавливают с нижней стороны теплопроводящей основы, а температуру поддерживает контроллер с датчиком. Формат 200 × 200 мм удобен для компактной платформы, где нужен нагрев от низковольтной системы питания.
Это нагревательный элемент: жёсткую плиту, поверхность печати и крепление подбирают под конструкцию принтера.
Для согласованной низковольтной системы.
Монтаж на теплопроводящее основание.
Датчик и прошивка поддерживают температуру.
Размер, питание и назначение
| Конструкция | Гибкий силиконовый нагревательный элемент |
|---|---|
| Габарит нагревателя | 200 × 200 мм |
| Номинальное питание | 24 В постоянного тока |
| Номинальная мощность | 200 Вт |
| Расчётный ток при 24 В | 8,3 А при полной мощности, I = P / U |
| Монтаж | На ровную теплопроводящую плиту с плотным контактом по площади |
| Обратная связь | Отдельная цепь датчика температуры; его характеристику согласуют с прошивкой |
Размер коврика описывает нагревательный элемент, а не гарантированную область печати. Плита, каретка, винты, зажимы и траектория сопла могут ограничивать полезную площадь. До установки сопоставьте габариты и место выхода проводов с механикой своего принтера.
Как выбрать источник и силовую цепь
При полной подаче 24 В версия на 200 Вт потребляет 8,3 А. Этот ток проходит через проводку и силовой выход; компактный размер коврика не уменьшает требований к соединениям. При питании всей машины от одного блока учитывают одновременную работу стола, хотэнда, двигателей и электроники.
Нагреватель 200 × 200 мм можно разместить под плитой большего размера, но выступающие края получают тепло через металл. Их температура зависит от толщины и теплопроводности основы, потерь и времени выдержки. Коврик не заменяет выравнивание плиты и подготовку поверхности под выбранный пластик.

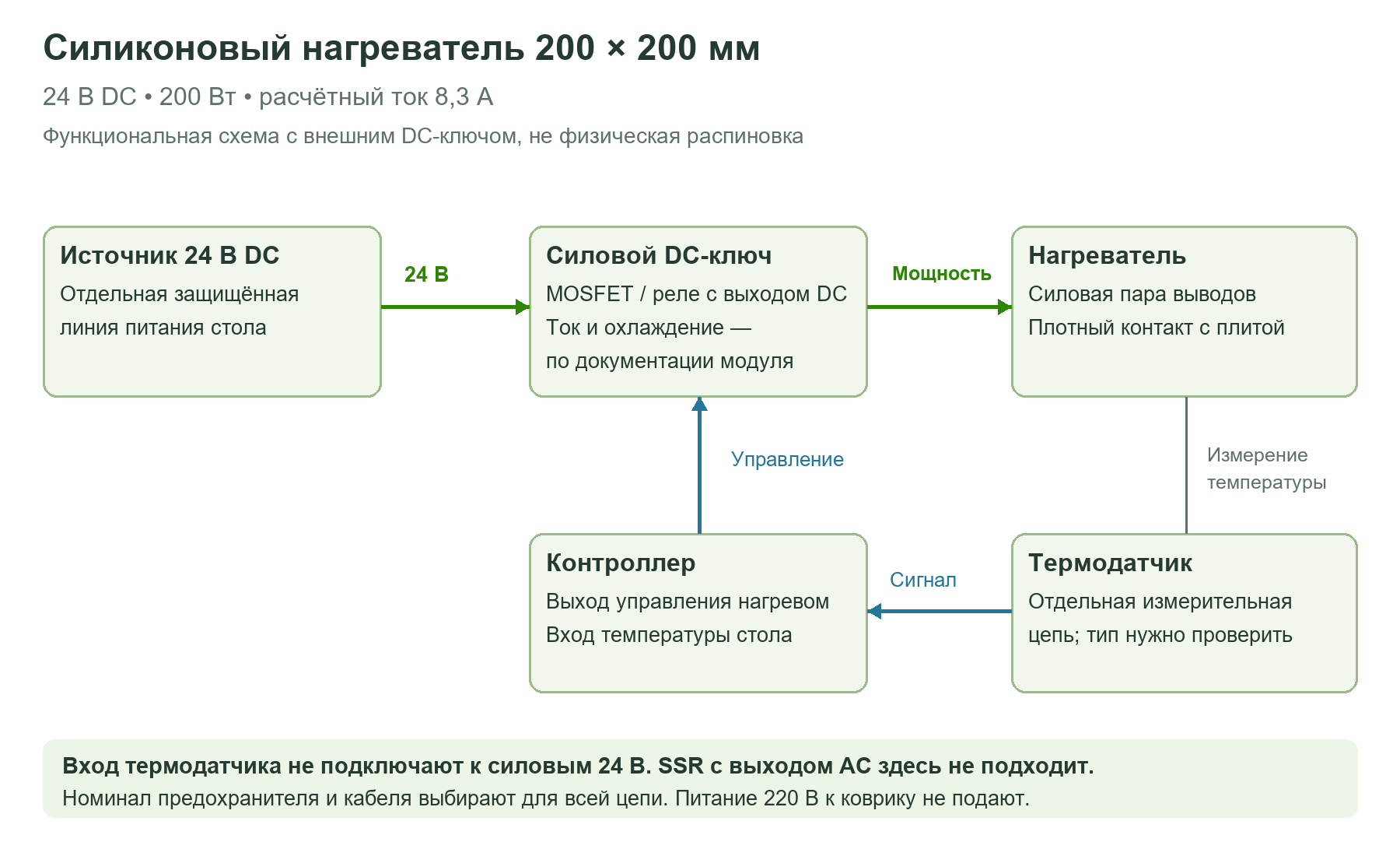

При недостаточной нагрузочной способности штатного выхода используют внешний MOSFET-модуль или другой ключ, рассчитанный на постоянный ток. Нужны совместимое управление, запас по нагрузке и отвод тепла. Твердотельное реле с выходом для переменного тока не является заменой DC-ключу. Предохранитель и кабель выбирают с учётом самого слабого элемента цепи.
Управление нагревом и измерение температуры
Силовые выводы нагревателя подключают к предусмотренному выходу нагрева, а измерительные — к совместимому входу температуры. Назначение проводов проверяют до включения. Нельзя выбирать распиновку только по цвету изоляции на фотографии.
Для правильного измерения нужен тип установленного датчика и его температурная характеристика. Одного обозначения «100 кОм» недостаточно для выбора любой таблицы NTC: разные термисторы могут совпадать при комнатной температуре и расходиться при нагреве. Параметры датчика уточняют по поставке; произвольную настройку B3950 использовать не следует.
Монтаж на рабочую плиту
Сначала выполните сухую примерку: коврик должен помещаться под плитой, а выводы — обходить крепёж и подвижные узлы. Кромки и винты не должны давить на нагреватель. Плиту основания очистите, обезжирьте подходящим для её материала средством и полностью высушите.

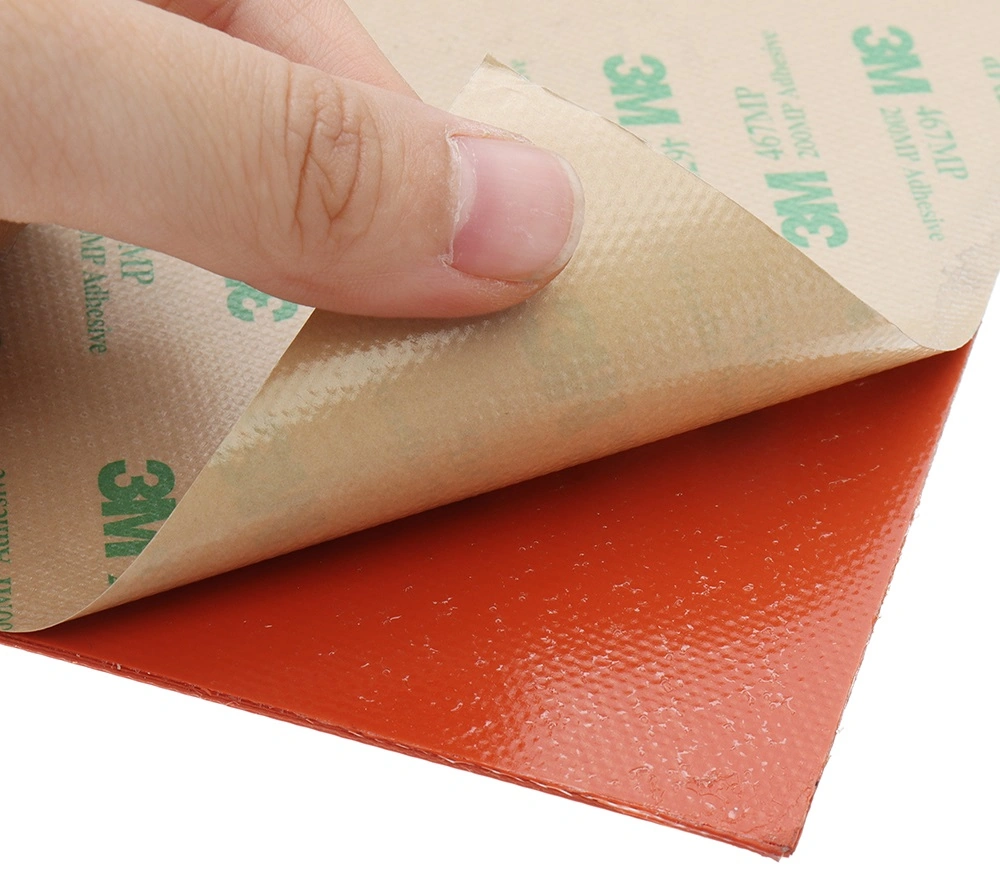

У исполнения с клеевой основой защитный слой снимают постепенно и прижимают нагреватель без воздушных полостей. Зазоры ухудшают теплоотвод и создают локальный перегрев. Нельзя обрезать коврик по месту, сверлить его или складывать: расположение внутреннего нагревательного проводника снаружи не видно.
Кабель закрепите отдельно от места его выхода из силикона. Если стол движется, оставьте рабочую петлю и проверьте весь ход оси: провод не должен натягиваться, тереться о раму или перегибаться у заделки. Теплоизоляцию снизу выбирают по температуре и оставляют место под утолщения выводов.
Первое включение и настройка
- При отключённом питании проверьте номинал 24 В, соединения, крепление проводов и монтаж датчика.
- Включите электронику без команды нагрева. Показание температуры должно быть правдоподобным; ошибку датчика устраняют до проверки нагревателя.
- Задайте невысокую пробную температуру. Убедитесь, что нагревается именно стол, показания растут плавно, а после выключения команды питание нагрева прекращается.
- После пробного цикла проверьте проводку и соединения. Нагрев клеммы или кабеля требует исправления контакта и проверки нагрузки.
- Настройте регулирование для собранного стола с его рабочей плитой и покрытием. Используйте PID только при поддержке этого режима прошивкой и силовой частью.
В Klipper настройки стола находятся в [heater_bed]; в Marlin автоподбор PID для стола выполняется через M303 E-1 при включённой соответствующей функции. Температуру калибровки выбирают в разрешённом для всей сборки диапазоне. Контроль неисправности нагрева и датчика оставляют включённым.
Что проверить перед покупкой
Сопоставьте размер коврика, питание 24 В, доступную мощность источника, допустимый ток ключа и способ крепления. Уточните характеристику термодатчика и состав поставки. Температурный предел определяется не только силиконом, но и клеевым слоем, покрытием, магнитной подложкой, датчиком и проводкой.
Нагреватель устанавливают в сборку с контролем температуры. Он не рассчитан на непосредственное подключение к сети 220 В. Не включайте снятый коврик для проверки «на ощупь»: рабочий режим предполагает теплоотвод через плиту.
