Круглый силиконовый нагреватель Ø300 мм
220 В AC · 300 Вт · круглый формат
Круглый силиконовый нагреватель Ø300 мм, 220 В, 300 Вт предназначен для подогрева круглой металлической платформы 3D-принтера, в том числе в проектах с кинематикой Delta. Его закрепляют под плитой, оставляя место для опор и вывода кабеля. Для работы нужны регулятор температуры, отдельная коммутация сети и защита металлического стола.
Жёсткая металлическая плита распределяет тепло к печатному покрытию и задаёт плоскость стола.
Проверьте место под опоры и вывод кабеля.
Расчётный ток около 1,36 А при 220 В.
Подбор под круглую теплораспределяющую плиту.
Круглый формат для круглой платформы
Контур Ø300 мм позволяет подобрать мат под круглую плиту без выступающих углов. Это удобно для столов Delta и других круглых платформ, однако диаметр печатной области не равен автоматически свободному диаметру под плитой: опоры, зажимы и датчики могут занимать часть места.
Мат располагают целиком на поверхности, способной отводить тепло. Круглая форма сама по себе не гарантирует одинаковую температуру в центре и по краю. Теплораспределение зависит от плиты, теплоизоляции и расположения внутренних дорожек, для которых точный чертёж не предоставлен.
Номиналы и выбор размера
| Форма и размер по карточке | Ø300 мм |
|---|---|
| Номинальное питание | 220 В переменного тока |
| Номинальная мощность | 300 Вт при 220 В |
| Расчётный рабочий ток | 1,36 А по I = P / U |
| Назначение | Нагрев жёсткой теплораспределяющей плиты снизу |
| Управление | Внешний регулятор и SSR с силовым выходом для AC |
| Датчик температуры | Тип и характеристику установленного датчика проверяют перед настройкой |

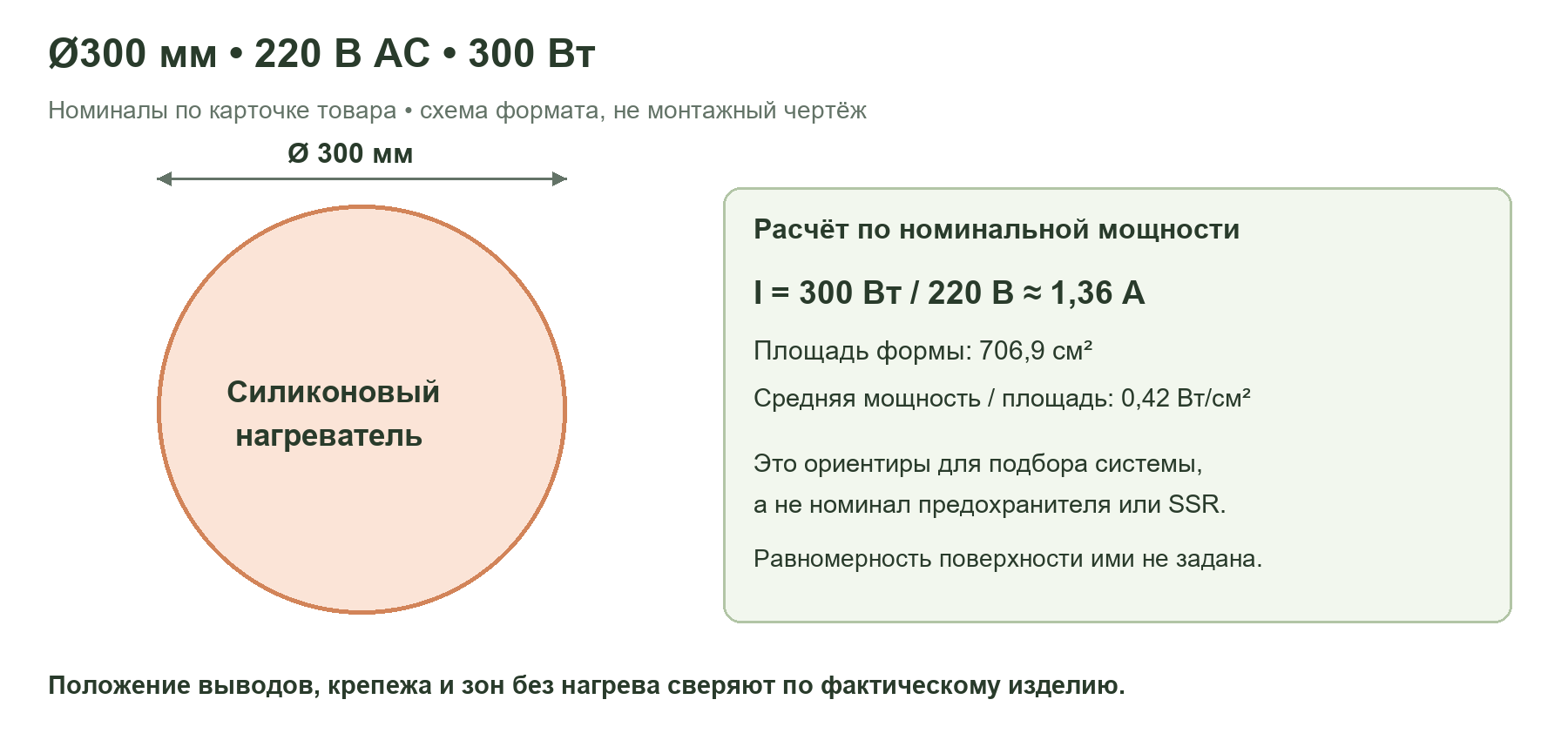

Круг диаметром 300 мм имеет площадь около 706,9 см². При мощности 300 Вт среднее отношение мощности к площади составляет около 0,42 Вт/см², а расчётный ток при 220 В — 1,36 А. Расчёт относится к габаритному кругу, а не к неизвестной площади внутренних нагревательных дорожек.
Мощность распределена по достаточно большой площади. Поэтому не следует переносить на этот мат время разогрева более мощной квадратной грелки или другого диаметра. Масса плиты, обдув, покрытие и температура окружающей среды определяют фактический режим.
Размещение и контакт с плитой
Перед фиксацией определяют положение кабеля относительно опор и кинематики стола. Вывод не должен упираться в крепёж, натягиваться или огибать острый край. Сам мат нельзя подрезать по окружности и пробивать в нём отверстия под стойки.
Крепление выполняют на ровной, чистой и сухой нижней поверхности плиты. Если на поставляемом изделии есть клеевой слой, следуют его условиям монтажа и выдержки. Снимок защитной подложки не является паспортом клея; допустимую длительную температуру нельзя выводить из одного логотипа.
Плотное прилегание особенно проверяют по краю круга. При отслоении локально ухудшается теплоотвод от нагревателя. Печатное покрытие, металлическая плита и нижняя изоляция должны работать в согласованном температурном диапазоне.

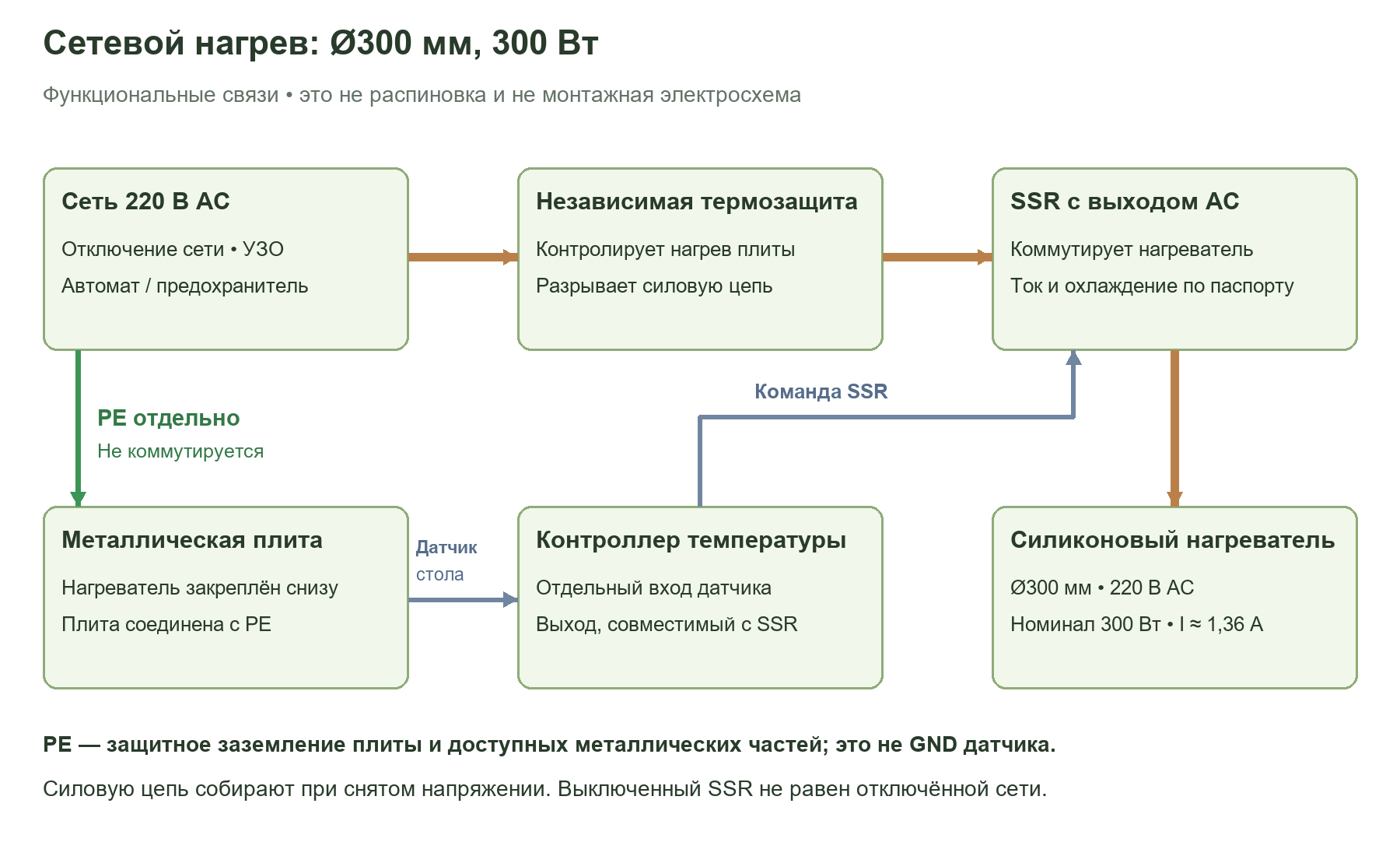

Силовое питание и независимая защита
Нужен SSR с выходом для переменного тока и входом, совместимым с контроллером. Для резистивного нагрева обычно применяют вариант с включением при переходе через ноль. Допустимый ток выбирают по паспорту SSR с учётом радиатора, температуры отсека и нагрузки; цифра на корпусе без условий охлаждения недостаточна. Сетевой нагреватель нельзя подключать к обычному выходу BED на 12/24 В.
В силовой части предусматривают отключение сети, защиту от сверхтока и УЗО. Алюминиевую плиту и доступные металлические части соединяют с защитным проводником PE. PE не проводят через SSR, выключатель нагрева или термопредохранитель.
Независимый термоограничитель либо термопредохранитель должен контролировать нагрев плиты и отключать силовую цепь при перегреве. Температуру срабатывания и допустимые ток/напряжение выбирают для всей сборки. SSR может отказать во включённом состоянии: программная команда «выключить» и обычный токовый предохранитель не заменяют такую термозащиту. Работы с сетевой частью выполняют при снятом напряжении; её сборка требует квалификации для работы с 220 В.
Датчик температуры и настройка регулятора

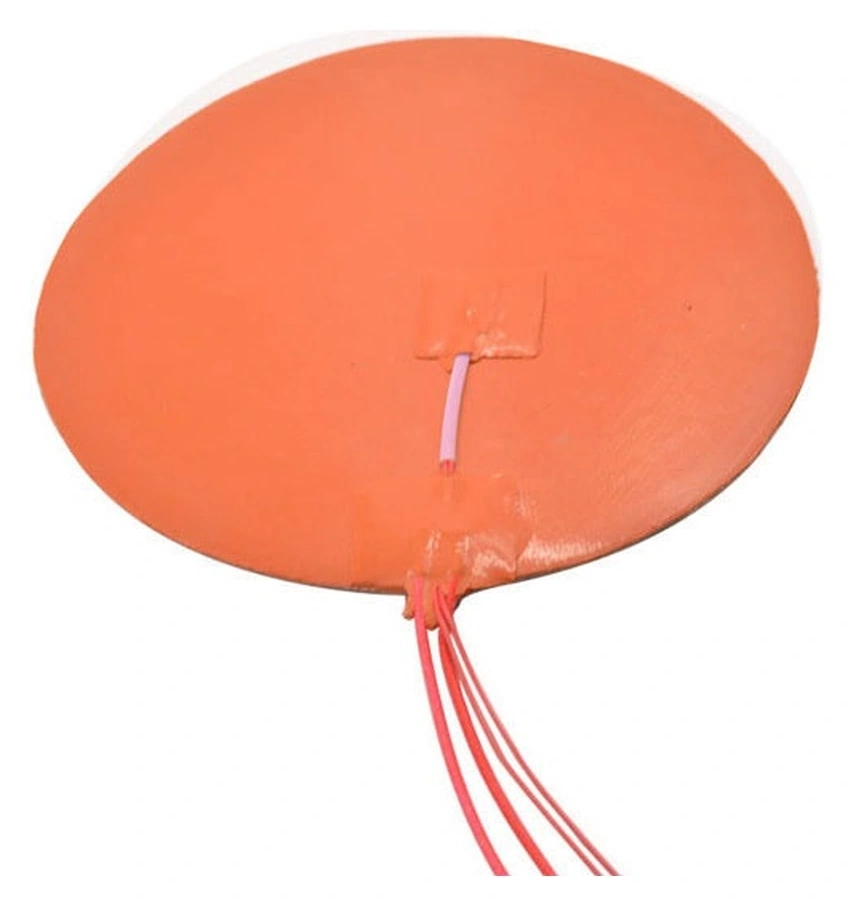

Для регулирования нужен надёжно закреплённый датчик температуры плиты. Его наличие, тип и температурную характеристику проверяют в конкретной поставке; при необходимости предусматривают отдельный датчик. На общем фото показаны более тонкие выводы рядом с силовыми, но по их виду нельзя выбрать настройку прошивки.
Датчик подключают к измерительному входу стола, отдельно от силовых проводов. Для термистора важны не только сопротивление при комнатной температуре, но и температурная характеристика. Нельзя выбирать NTC 100K или B=3950 только по цвету проводов либо общему фото.
После проверки датчика и защит настраивают регулятор под собранную плиту, покрытие и теплоизоляцию. В Klipper проверяют sensor_type, пределы температуры, мощность и период управления SSR; в Marlin используют настройки нагрева стола и предусмотренную сборкой процедуру PID. Чужие PID-коэффициенты и универсальная частота PWM здесь не подходят.
Перед первым рабочим прогревом
Проверьте размер и маркировку фактического нагревателя, состояние оболочки и выводов, соответствие сетевой защиты, непрерывность PE и готовность независимой термозащиты. Корпуса соединений должны закрывать сетевые контакты, а кабель — свободно проходить весь рабочий ход без натяжения и трения.
До команды нагрева показания датчика должны соответствовать реальной температуре. Пробный цикл выполняют под наблюдением: проверяют рост температуры, отключение мощности и отсутствие локального перегрева. Верхний рабочий предел задаёт самый чувствительный элемент сборки — нагреватель, клей, магнитное покрытие, изоляция или проводка. Рабочую температуру выбирают по документации фактического исполнения, а не только по термостойкости силиконовой оболочки.
Документация по подключению и настройке
Заземление и защита сетевого стола · Условия применения SSR · Настройка heater_bed в Klipper · PID-настройка в Marlin. Руководства описывают построение системы; они не определяют производителя и параметры этого нагревателя.
