Прямоугольный нагревательный стол
Алюминиевая основа · 12/24 В · контакты под пайку
Алюминиевый нагревательный стол формата 300 × 200 мм подходит для сборки или замены прямоугольной печатной платформы. Исполнение рассчитано на выбор питания 12 или 24 В с соответствующим подключением контактных площадок. Такой стол удобно подбирать для вытянутой рабочей области, когда квадратная плита не соответствует геометрии принтера.
Для платформы с вытянутой рабочей областью и индивидуальным монтажом.
Обозначение прямоугольного формата.
Выбираются правильным подключением.
Алюминиевая основа по карточке.
Параметры и конструкция
| Формат в обозначении | 300 × 200 мм |
|---|---|
| Основа | Алюминиевая плита |
| Толщина по карточке | 3 мм |
| Питание | 12 или 24 В DC — с соответствующим подключением |
| Силовые контакты на фото | Три площадки с номерами 1, 2 и 3 |
| Монтаж | Четыре угловых отверстия |
| Температурный контроль | Отдельный датчик и настройка прошивки |
Формат 300 × 200 мм не следует автоматически принимать за полный внешний размер или гарантированное поле печати. У платформ этого семейства вокруг рабочей области есть края под монтаж; перед заказом сверяйте габарит и межосевые размеры с кареткой.
Что даёт прямоугольный формат
Длинная сторона позволяет разместить вытянутую модель вдоль соответствующей оси, если это допускает кинематика принтера. Проверяют не только размеры самой детали, но и место для юбки, каймы, поддержек и зажимов покрытия.

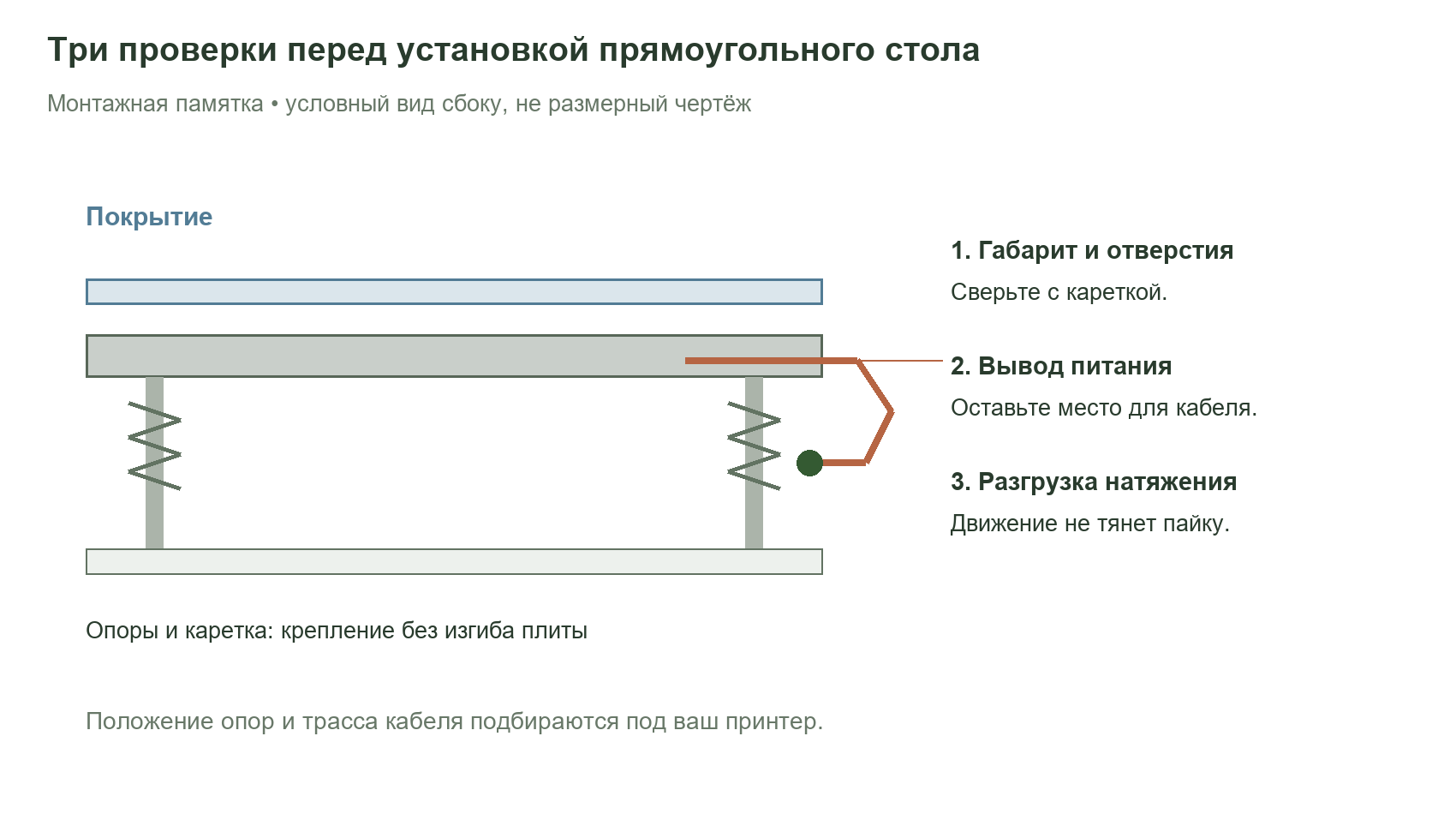

Повернуть платформу на 90° иногда позволяет компоновка рамы, но при этом меняются положение силовых контактов и направление выхода кабеля. До монтажа проверьте полный ход осей: проводка не должна попадать под каретку или натягиваться в крайнем положении. Четыре винта не используют для принудительного выпрямления плиты — опоры регулируют так, чтобы не создавать перекос.
12 и 24 В: режим выбирается подключением
Надпись «12/24 В» означает два варианта подключения резистивного нагревателя. Это не автоматический выбор напряжения электроникой. Сначала проверяют реальное напряжение источника, затем выбирают контактные площадки по маркировке и схеме именно полученной платы.

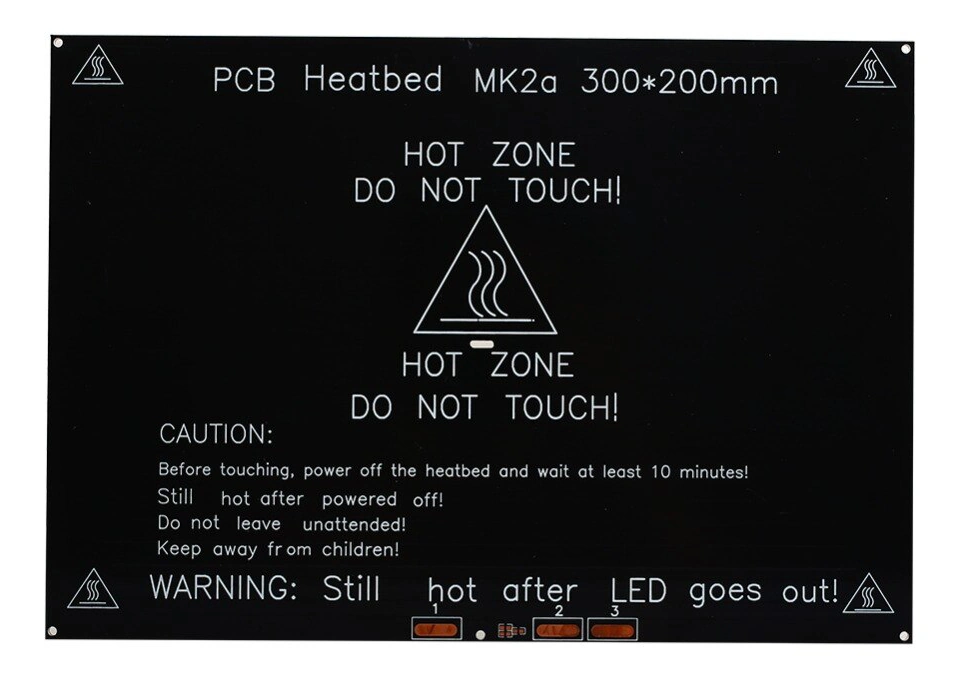

На фотографии видны выводы 1, 2 и 3, однако их номера сами по себе не доказывают электрическую схему. Не переносите распайку по расположению «слева/справа» с другой платы MK2/MK3: исполнение и ориентация могут отличаться. До подачи питания проверьте назначение выводов и сопротивление выбранной цепи.
Расчёт нагрузки выполняют по I = U / R и P = U² / R. Если подключить 24 В к цепи, рассчитанной на 12 В, при том же сопротивлении мощность окажется в четыре раза выше. Контроллер температуры не делает такое подключение допустимым.
Мощность, сопротивление и ток для этой конкретной версии отдельно не подтверждены. Не выбирайте блок питания по случайным значениям из описаний внешне похожих столов. Силовой ключ, предохранитель, проводка и разъёмы должны соответствовать реальной нагрузке сборки.
Датчик, покрытие и настройка
Для обратной связи контроллеру нужен термодатчик с известной характеристикой, закреплённый в хорошем тепловом контакте с платформой. Его цепь подключается к температурному входу отдельно от силовых площадок. Значение NTC 100 кОм или B3950 нельзя назначать только по внешнему виду отверстия под датчик.
Поверх плиты устанавливают подходящее печатное покрытие. Его размер, крепление и допустимую температуру проверяют отдельно. Добавление стекла или другого листа меняет высоту поверхности и время прогрева; после замены требуется проверка зазора сопла и регулировки стола.
В галерее показана отдельная плита без установленного кабеля. Провода, датчик, покрытие и крепёж не следует считать включёнными в поставку без отдельного указания.
Первый нагрев
- Отключите питание и проверьте выбранную схему подключения, пайку и изоляцию.
- Убедитесь, что холодный датчик показывает температуру помещения.
- Включите пробный нагрев и проверьте рост показаний, затем команду выключения.
- Настройте регулирование с фактически установленным покрытием и проверьте первый слой.
Пошаговая проверка нагревателей описана в официальной документации Klipper. Время разогрева и равномерность поверхности зависят от сборки; значения для другого размера или напряжения не являются паспортом этой плиты.
