Круглый текстолитовый нагревательный стол MK2Y 220*2.5 мм

Габарит и три точки опоры

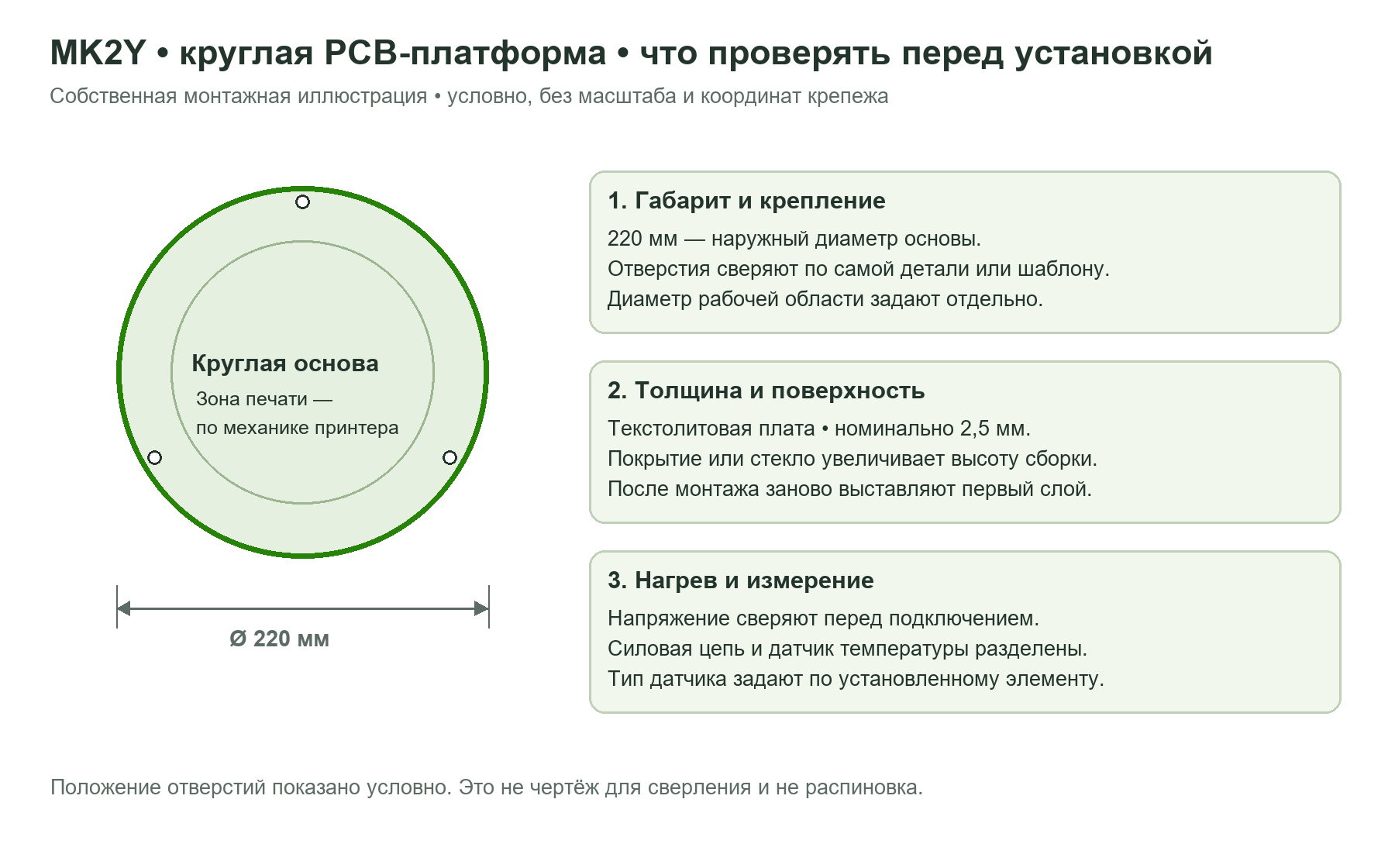

Диаметр 220 мм описывает размер платы по внешнему краю. Он не равен автоматически доступной области печати: по периметру находятся отверстия, остаются места под фиксаторы и необходимые зазоры до движущихся частей. Рабочий диаметр проверяют по установленной поверхности и возможностям кинематики.

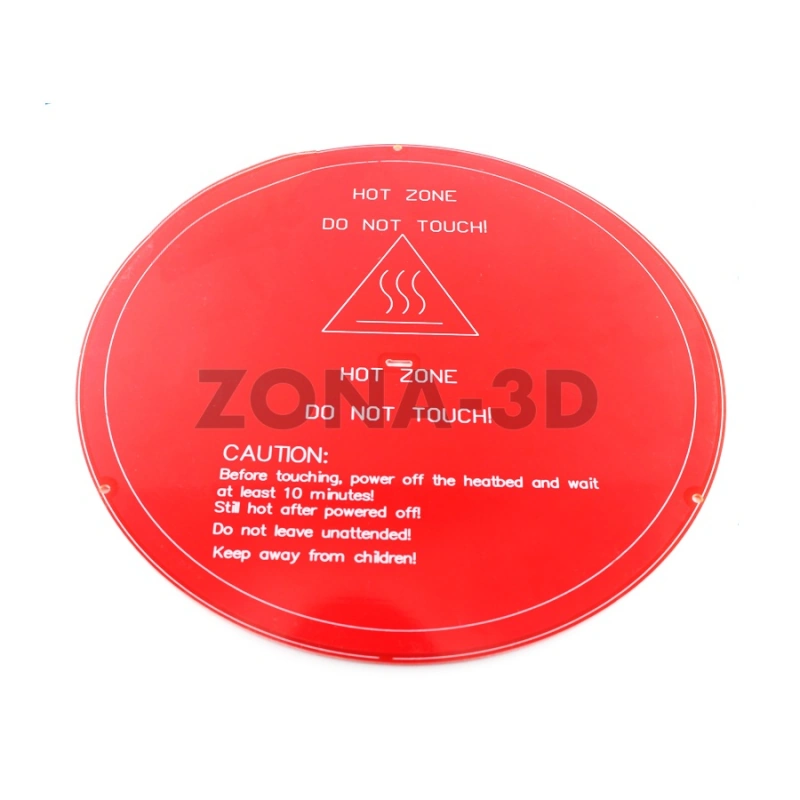

На фотографии видны три крепёжных отверстия, распределённые по окружности. При подборе к основанию сравнивают положение всех трёх отверстий, а не только расстояние от одного из них до центра. Три опоры удобны для задания плоскости, однако монтаж должен сохранять форму самой текстолитовой платы.

Номинальная толщина этой позиции — 2,5 мм. Подтягивать винтами несовпадающий крепёж или компенсировать перекошенную опору изгибом нагревателя не следует. Кабель и датчик размещают так, чтобы они не становились дополнительными точками опоры.

Как получить пригодную поверхность для печати

Нагревательная PCB и поверхность первого слоя выполняют разные задачи. Если для выбранной сборки используется стекло или другая жёсткая поверхность, проверяют её диаметр, способ удержания и контакт с нагревателем. Выступающие контакты, провод или датчик не должны приподнимать её край.

Текстолитовая плата не задаёт гарантированную плоскостность сборки. Верхнюю поверхность проверяют после установки; при необходимости выполняют механическое выравнивание и измеряют сетку стола. После изменения толщины покрытия заново выставляют высоту первого слоя.

На дельта-принтере отдельно проверяют досягаемость рабочей области соплом и датчиком выравнивания. Совпадение круглой формы не означает, что принтер автоматически сможет использовать весь внешний диаметр 220 мм.

Выбор подключения на 12 или 24 В

Эта версия предусматривает два варианта питания постоянным током. До подачи напряжения выбирают соответствующие контактные площадки и перемычки по обозначениям на самой плате. Выбор соединений выполняют при отключённом питании: автоматического переключения при замене блока питания здесь не предполагается.

При переводе принтера с 12 на 24 В проверяют распайку нагревателя, силовой выход и остальные потребители. Если подать удвоенное напряжение на цепь с прежним сопротивлением, расчётная мощность возрастёт в четыре раза. Поэтому сохранённую распайку на 12 В нельзя считать штатным режимом для 24 В.

До подключения измеряют сопротивление выбранной цепи, учитывая сопротивление щупов. По I = U / R оценивают ток, по P = U² / R — мощность при этом напряжении. Это помогает проверить источник питания, проводку и силовой ключ; численный результат измерения не заменяет паспортный температурный предел.

Если штатного выхода контроллера недостаточно, выбирают внешний ключ для постоянного тока с подходящим входом управления. Кабель фиксируют с разгрузкой натяжения: даже на неподвижной платформе рывок при обслуживании не должен передаваться на паяные площадки.

Датчик и настройка нагрева

Нагревательные дорожки и датчик температуры — независимые части управления. До сборки уточняют тип и способ установки датчика, обеспечивают его тепловой контакт с контролируемой областью и изоляцию выводов. Наличие элемента в комплекте нельзя выводить из отверстия или условного обозначения на плате.

В прошивке выбирают характеристику установленного датчика. Сначала проверяют показания при комнатной температуре, затем проводят пробный прогрев под наблюдением. Контролируют рост температуры, состояние силовых соединений и отключение нагрева по команде.

Регулятор настраивают после установки покрытия и теплоизоляции, сохраняя программную защиту от ненормального прогрева. Перед печатью дают верхней поверхности стабилизироваться: показание одного датчика не подтверждает, что край и центр уже имеют одинаковую температуру.

Параметры для подбора

Проверки температуры и нагрева описаны в документации Klipper. Параметры прошивки выбирают для фактической сборки.
