HANPOSE 895-200W
12/24 В DC · Ø5 мм · два размера крепления
HANPOSE 895-200W — щёточный двигатель постоянного тока с круглым валом Ø5 мм и двумя шарикоподшипниками. Для этого исполнения производитель указывает питание 12/24 В DC и справочные скорости 3000/6000 об/мин соответственно. Модель подходит для сборки механизма непрерывного вращения с внешним регулятором оборотов.
Вариант 895-200W выбирают по требуемой скорости, нагрузке и посадочным размерам. Он имеет два силовых контакта и не выполняет отдельные шаги по командам STEP/DIR. Для управления нужен регулятор коллекторного DC-мотора, рассчитанный на выбранное питание и рабочие токи.

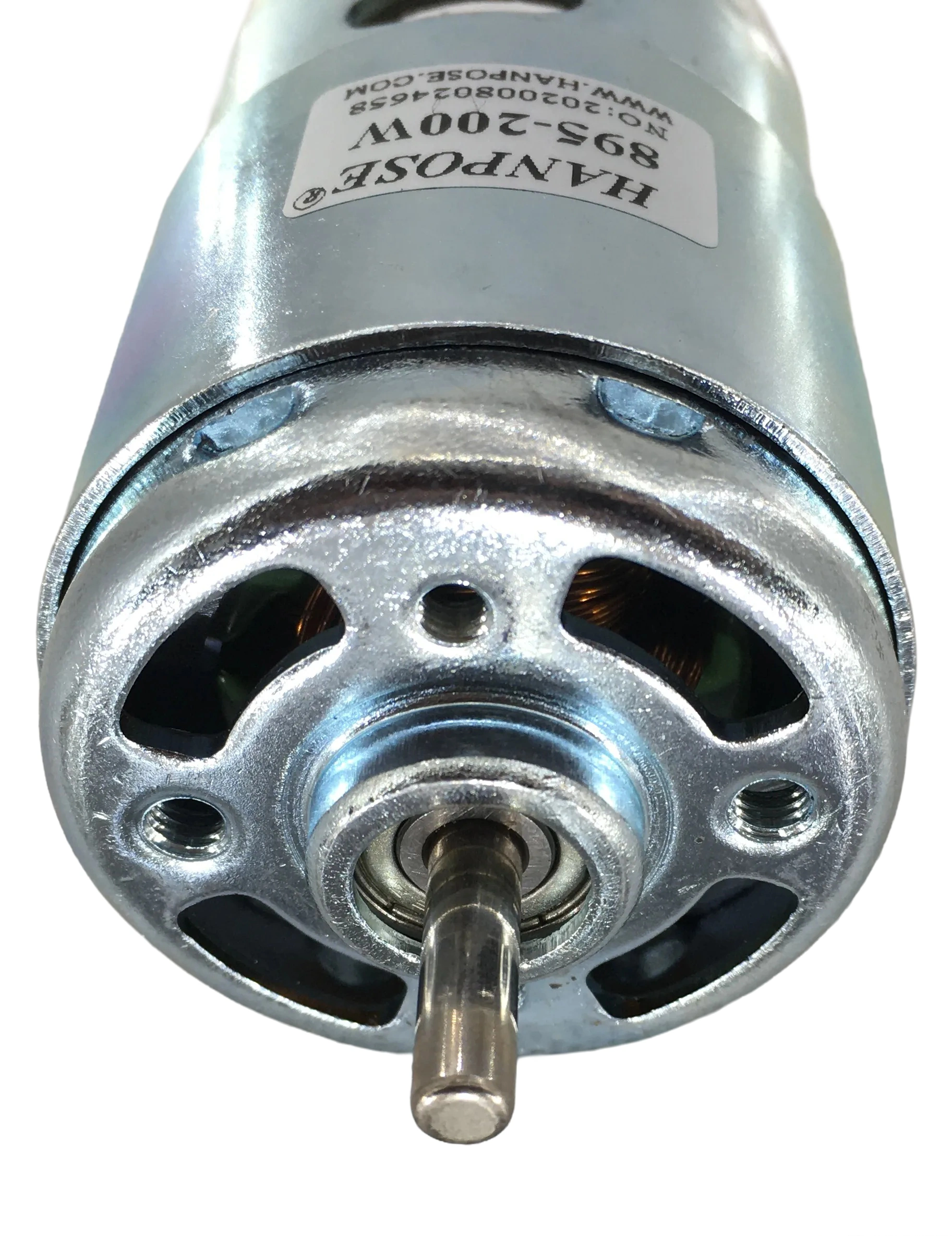

Передний конец вала длиной 16 мм предназначен для подходящей муфты, шкива или держателя. Короткий задний конец выступает на 6 мм: его тоже учитывают при компоновке корпуса и прокладке проводов.
Справочные скорости при 12 / 24 В по таблице производителя.
Круглая передняя посадка для соответствующей передачи.
Скорость и режим выбирают под фактическую нагрузку.
Характеристики именно 895-200W
| Конструкция | Щёточный коллекторный двигатель постоянного тока |
|---|---|
| Питание | 12 или 24 В DC |
| Справочная скорость при 12 В | 3000 об/мин |
| Справочная скорость при 24 В | 6000 об/мин |
| Обозначение мощности | 200 W; допустимая длительная мощность на валу отдельно не нормирована |

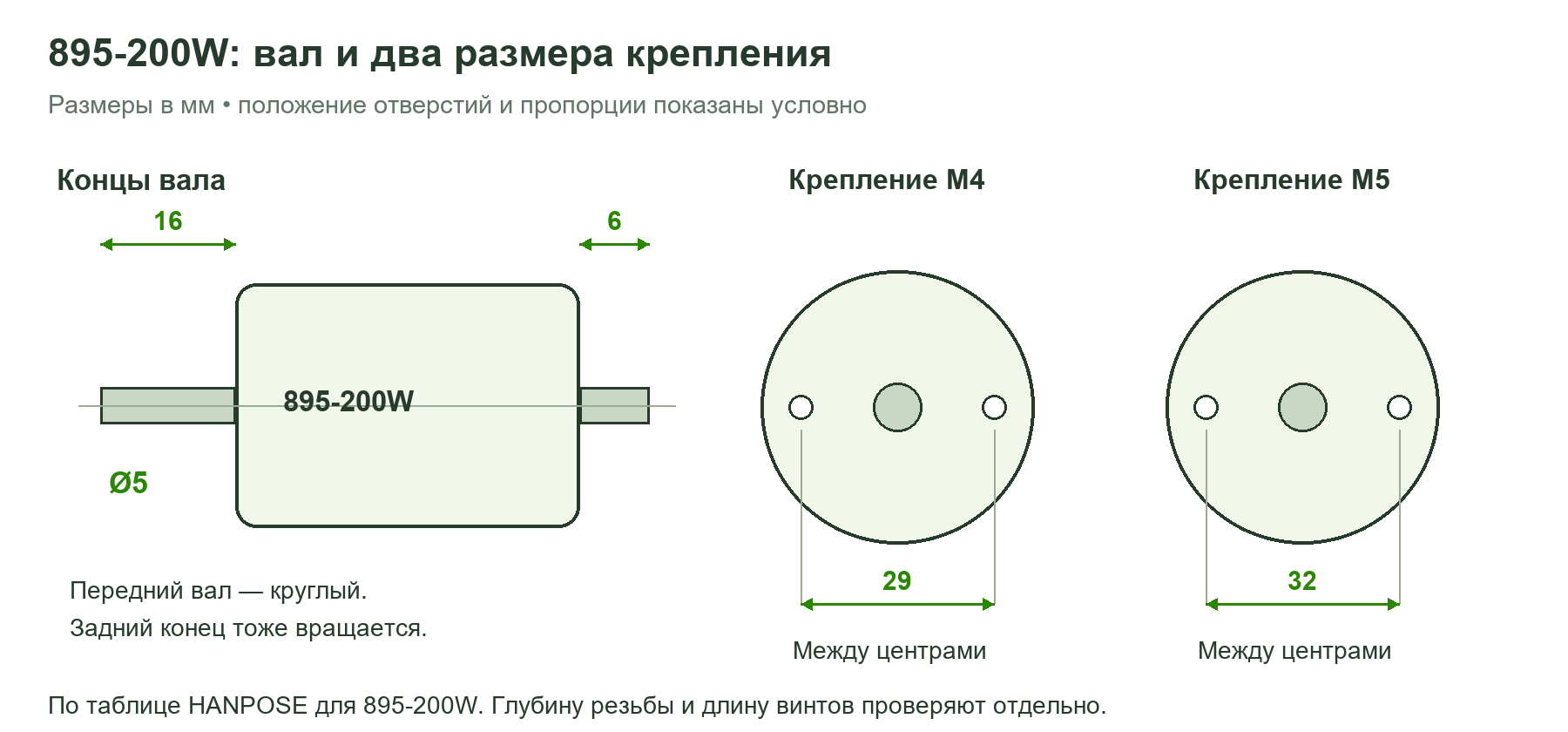

| Передний вал | Круглый Ø5 мм, выступающая часть 16 мм |
| Задний конец вала | Выступание 6 мм |
| Размеры крепления | 29 мм для M4; 32 мм для M5, между центрами |
| Опоры вала | Два шарикоподшипника |
| Масса по таблице | 500 г |

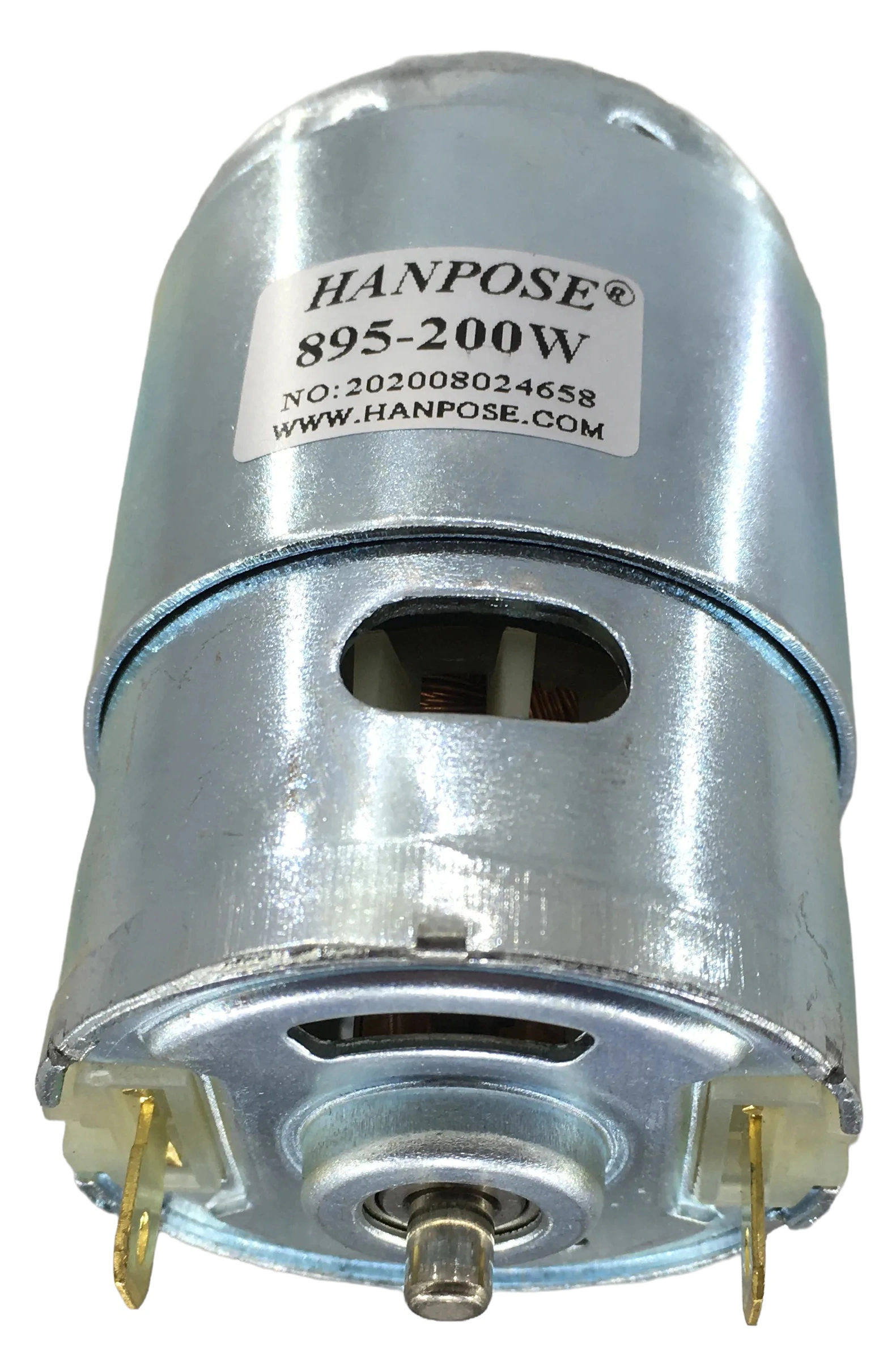

| Подключение | Два силовых контакта; регулятор требуется отдельно |
Скорость и нагрузка: что учитывать при выборе
Значения 3000 и 6000 об/мин помогают оценить диапазон применения, однако режим нагрузки для них в таблице не обозначен. Это справочные обороты при соответствующем напряжении, а не обещание постоянной скорости под любой нагрузкой. При расчёте передачи учитывайте фактические обороты собранного привода.
Маркировка 200 W обозначает вариант мотора. По ней нельзя определить непрерывный момент, допустимое время работы, размер фрезы или возможность удерживать определённую механическую нагрузку. Для длительного режима нужна проверка нагрева двигателя и силовой электроники в реальных условиях.
Если механизм должен точно поддерживать скорость, понадобится обратная связь и соответствующий контроллер. Обычный PWM-регулятор меняет среднее воздействие питания на мотор, но сам по себе не измеряет обороты и не компенсирует изменение нагрузки.
Как установить мотор
Сверяйте кронштейн по резьбе и расстоянию между отверстиями, а переходник — по диаметру круглого вала. Наличие двух размеров крепления не делает все держатели для серии 895 взаимозаменяемыми. Глубину резьбы и допустимую длину винтов проверяют на моторе: слишком длинный крепёж может повредить внутренние детали.
Передача должна располагаться соосно или с правильным натяжением ремня. Два шарикоподшипника не означают произвольную допустимую боковую нагрузку. Не забивайте муфту или шкив на вал; используйте подходящую посадку и способ фиксации.
Подключение и подбор силовой части
Питание подают через силовой регулятор щёточного DC-мотора. Для источника, регулятора, проводов и соединений важны не только напряжение, но и условия запуска. В таблице HANPOSE указан диапазон 10–20 А без привязки к конкретному режиму; это не постоянное потребление и не готовый номинал блока питания.
Пусковой ток и ток при заторможенном валу могут отличаться от рабочего. Подбирайте защиту и запас силовой части по реальной нагрузке. Расчёт 200 W / 24 V не заменяет эти данные и не определяет достаточный ток источника.
Логический выход контроллера станка подключают только к совместимому управляющему входу регулятора. Сам двигатель не подключают к выводу микроконтроллера или напрямую к сети 220 В.
Первый запуск и обслуживание
- Надёжно закрепите мотор и провода. Проверьте свободное вращение обоих концов вала и свободные вентиляционные окна.
- Запустите привод без рабочей нагрузки, плавно увеличивая команду регулятора. Проверьте направление, вибрацию и отсутствие касания вращающихся деталей.
- После установки передачи постепенно увеличивайте нагрузку. Контролируйте обороты, нагрев корпуса, контактов и регулятора.
- Останавливайте привод при заметном падении скорости, сильной вибрации или быстром росте температуры. Причину устраняют до продолжения работы.
Щётки и коллектор изнашиваются; определённый ресурс в часах для этой модели не указан. Следите за чистотой вентиляции и состоянием контактов. Работа на малых оборотах под большой нагрузкой требует особого внимания к нагреву, поскольку внутренний обдув ослабевает.
Реверс выполняют совместимым регулятором или сменой полярности при отключённом питании, после полной остановки. При этом способ крепления инструмента или передачи должен допускать обратное вращение.
Справочные материалы
Заводская таблица HANPOSE: колонка 895-200W · PWM-управление коллекторным двигателем
