Концевой выключатель CR10 ENDSTOP механический Ender (Creality)
Механический концевой выключатель CR-10 / Ender для 3D-принтера Creality
Описание

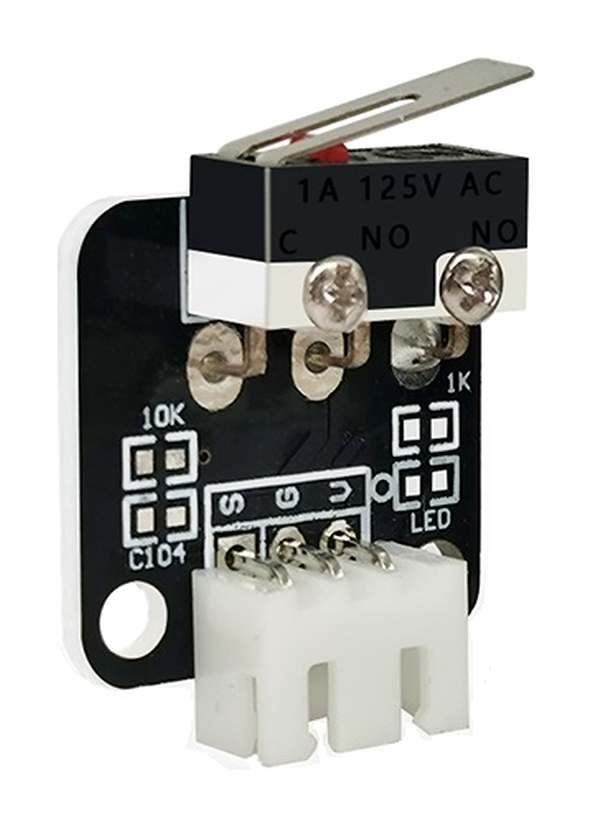

Механический концевой выключатель CR-10 / Ender для Creality — готовый модуль с металлическим рычагом, чёрной платой и трёхконтактным разъёмом. Он используется в совместимых узлах принтера для определения исходного положения оси во время возврата в ноль.
Микропереключатель закреплён на плате, поэтому при замене не требуется отдельно собирать сигнальную обвязку. Рабочий орган — длинный металлический рычаг без ролика. В нижней части находятся разъём и крепёжное отверстие; их расположение важно при сравнении со штатным модулем.
Семейства CR-10 и Ender включают разные поколения принтеров и плат управления. Для выбора сравнивают форму платы, крепление, направление рычага, ключ разъёма и порядок контактов. При совпадении этих параметров модуль устанавливают в штатное место и подключают согласно схеме конкретного принтера.
Замена концевика восстанавливает корректную регистрацию нажатия, но не меняет настройки кинематики и размеры рабочей области. После ремонта проверяют, что вход реагирует на ручное нажатие, а каретка доходит до концевика без удара в механический предел.
Принцип работы и назначение
Микропереключатель регистрирует механический контакт с упором. Контроллер считывает дискретное состояние входа и использует его при возврате оси в исходное положение. Точка срабатывания зависит от положения самого модуля и геометрии упора.
Ограничение движения после поиска нуля задаётся отдельно настройками прошивки и рабочей области. Наличие концевика не означает, что он постоянно отключает двигатель при любом движении: режим обработки входа определяется контроллером.
Технические характеристики
| Назначение товара | Концевой модуль для совместимых исполнений Creality CR-10 / Ender |
|---|---|
| Тип | Механический, контактный |
| Рабочий орган | Прямой металлический рычаг |
| Ролик | Отсутствует |
| Исполнение | Микропереключатель на печатной плате |
| Разъём | 3 контакта, белый корпус |
| Крепление | Отверстие в плате |
| Маркировка на микропереключателе | 1 А, 125 В AC; не является питанием модуля |
| Сигнал | Дискретное изменение состояния при нажатии |
| Цвет платы | Чёрный |
| Выбор замены | По форме платы, месту крепления, разъёму и его распиновке |
Размеры и исполнение сверены с фотографиями и чертежами именно этой карточки. Подробные материалы доступны в разделе документации. Источник характеристик и изображений.
Фотографии и конструкция
Совместимость и выбор
- Проверьте конкретное исполнение CR-10 / Ender: форму штатного модуля, крепёжное отверстие, разъём и положение рычага.
- Сравните схему входа установленной платы управления. При замене самой платы или кабеля электрическая совместимость требует отдельной проверки.
- Кабель на основной фотографии товара не показан; подключение планируют с подходящим штатным кабелем или отдельно подобранным соединением.

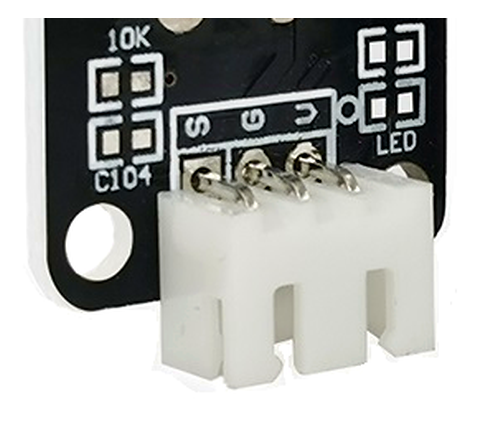

Подключение
| Функция контакта | Назначение |
|---|---|
| Signal / S | Сигнал состояния на вход контроллера |
| GND / G | Общий провод сигнальной цепи |
| VCC / V | Питание электронной обвязки, когда предусмотрено схемой модуля |
Таблица описывает функции, а не порядок контактов в колодке. Физическую распиновку и допустимое питание проверяют по маркировке и электрической схеме конкретного модуля.
- Подключение выполняют по обозначениям на плате модуля и схеме контроллера: сигнал, общий провод и питание, если оно предусмотрено схемой.
- Трёхконтактный разъём модуля не следует автоматически считать тремя контактами COM/NO/NC микропереключателя. На плате могут находиться резисторы и светодиод.
- Перед подключением сопоставьте порядок контактов на обоих концах кабеля. После подключения проверьте изменение состояния входа при нажатии.

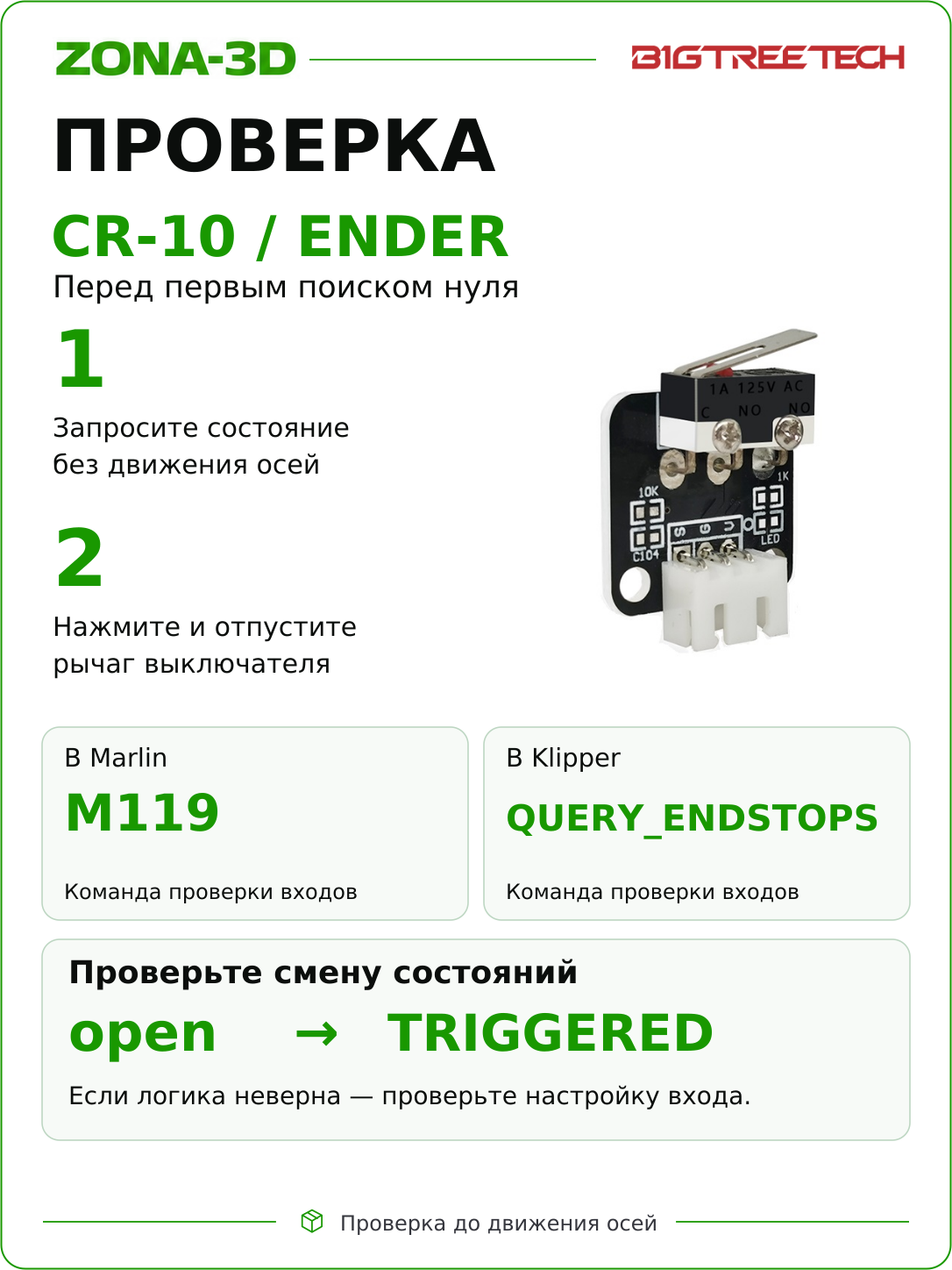

Проверка входа в прошивке
| Прошивка | Команда | Назначение |
|---|---|---|
| Marlin | M119 | Показывает состояние настроенных входов: open при свободном концевике и TRIGGERED при нажатии после правильной настройки логики. |
| Klipper | QUERY_ENDSTOPS | Проверяет состояния входов без запуска движения. Команду повторяют при свободном и нажатом приводе. |
Проверку выполняют при неподвижных осях. Сначала получают состояние свободного входа, затем нажимают рабочий орган и повторяют команду.
Монтаж и ввод в работу
- Установите узел на жёсткое крепление. Упор должен воздействовать на рабочий орган до достижения механического предела оси, с запасом для остановки.
- Проверьте полное возвращение рычага или кнопки после освобождения. Не используйте корпус выключателя как силовой ограничитель хода.
- Прокладывайте кабель без натяжения; фиксируйте его так, чтобы перемещение оси не нагружало разъём или выводы. Сигнальную линию удалите от силовой проводки двигателей и нагревателей.
- При неподвижных осях проверьте вход в консоли прошивки. Если сигнал всегда активен, всегда свободен или имеет обратную логику, сначала исправьте соединение и настройки.
- После проверки выполните пробный возврат нужной оси в ноль. Повторный подвод после небольшого отхода должен происходить без удара, заедания рабочего органа и смещения крепления.
Вопросы по применению
Количество контактов недостаточно для выбора. Должны совпасть корпуса разъёмов, порядок сигнала, общего провода и питания, а также схема входа контроллера.
Проверьте сигнальный провод, общий контакт, назначение входа и его подтяжку. Если на модуле есть светодиод, его свечение само по себе не подтверждает доставку сигнала на нужный вход платы.
Проверьте фиксацию разъёмов, целостность кабеля и отделение сигнальной линии от проводов двигателя и нагревателя. Затем оцените люфт крепления и правильность настроек входа.
