Микропереключатель с проводом 3 pin xh2.54 1 метр
Микропереключатель с кабелем 1 м и разъёмом XH2.54 3 pin для 3D-принтера
Описание

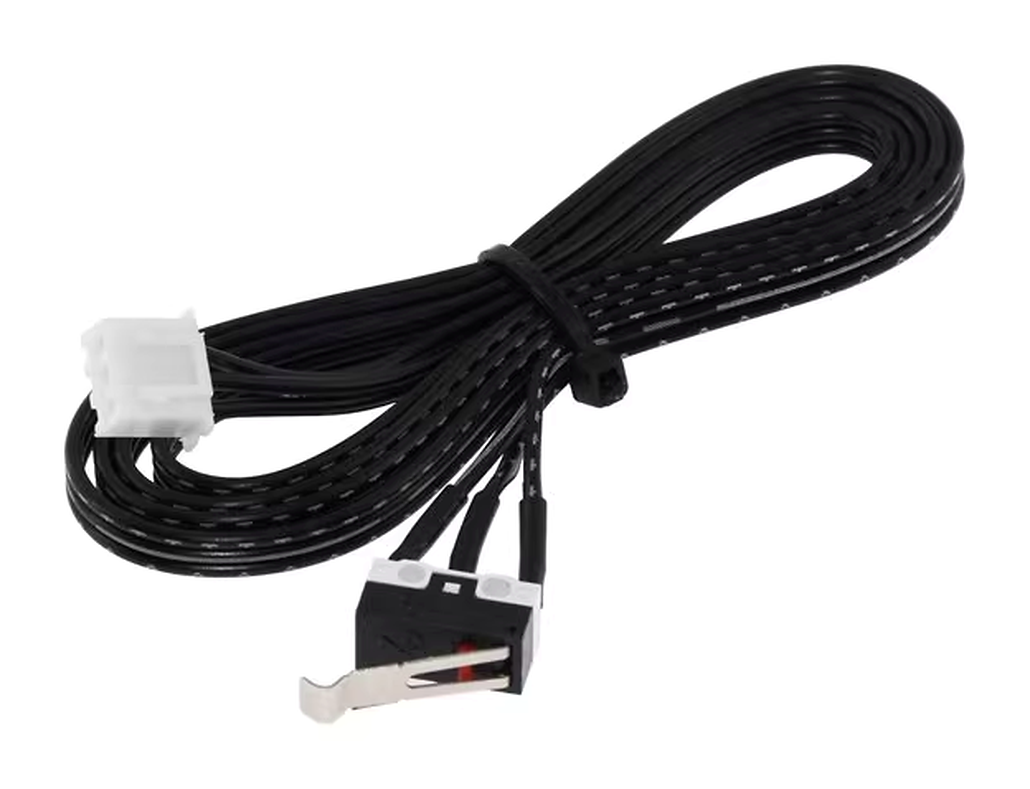

Микропереключатель с кабелем 1 м и трёхконтактным разъёмом XH2.54 — готовый контактный узел для определения крайнего положения оси 3D-принтера, небольшого станка с ЧПУ или другого механизма. Металлический рычаг воспринимает нажатие упора, а переключение контактов передаёт контроллеру сигнал о достижении заданной точки.

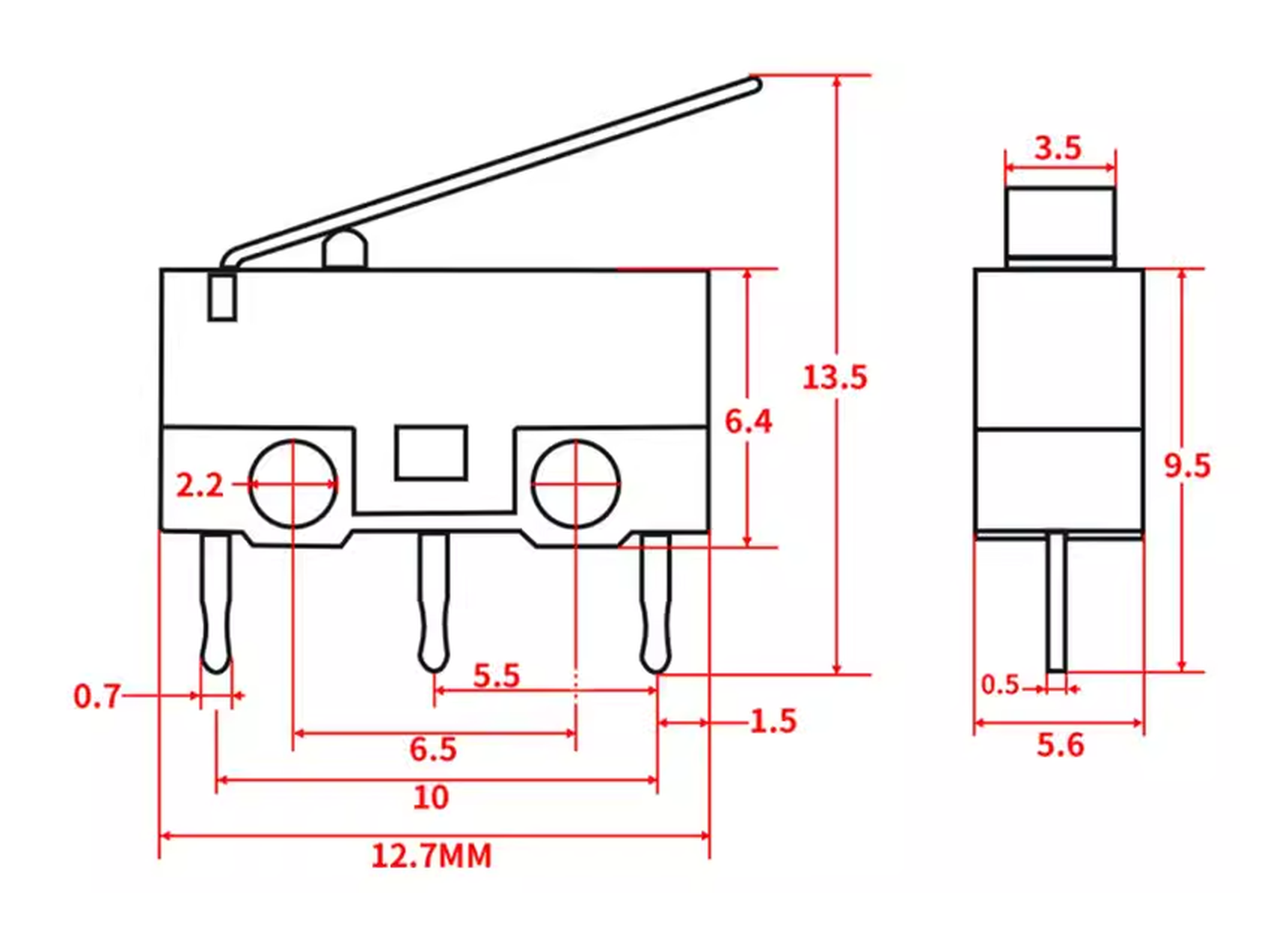

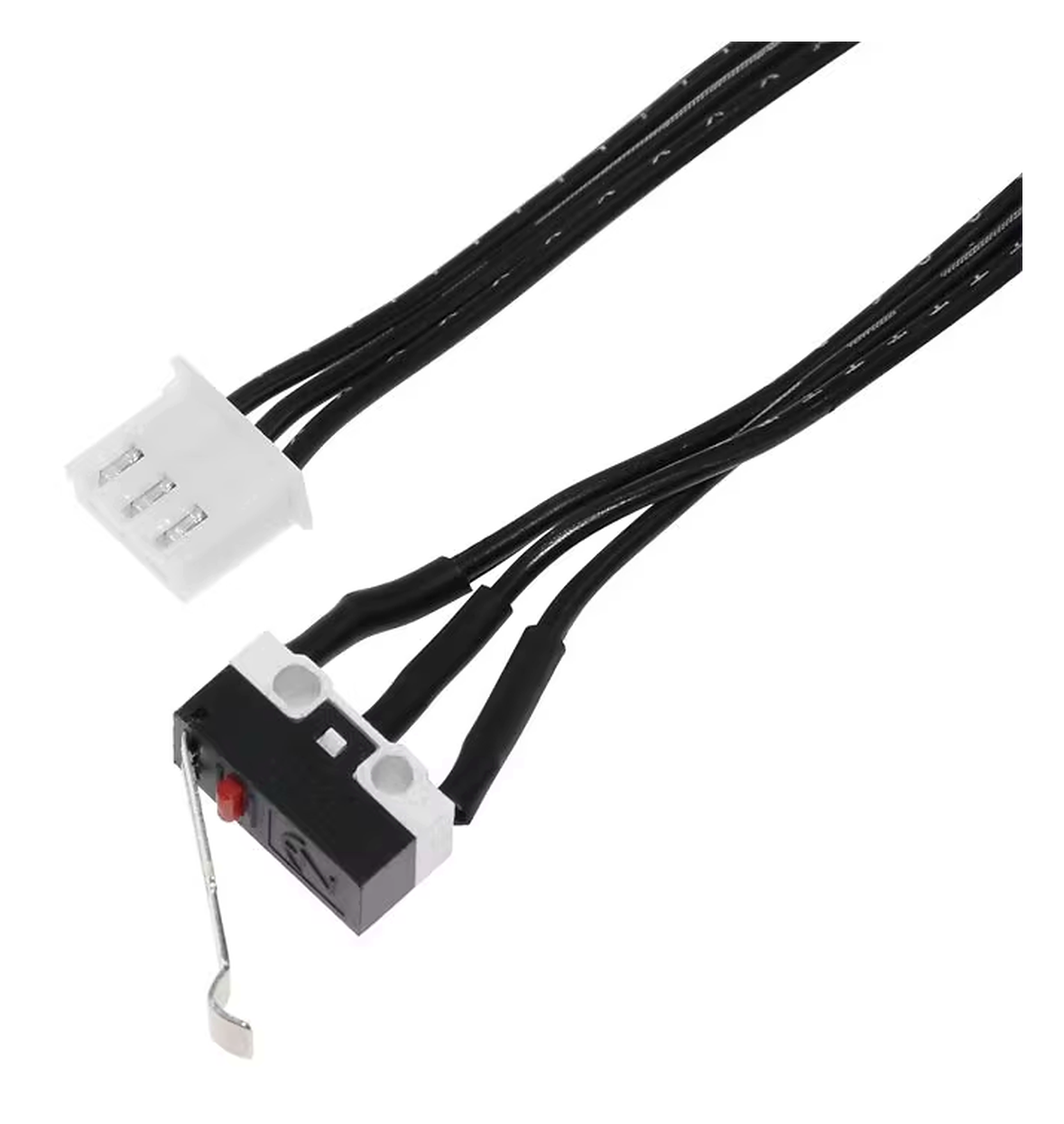

Провод уже соединён с выключателем, поэтому его удобно закрепить на кронштейне и проложить линию до платы управления. Корпус по чертежу имеет размеры 12,7 × 5,6 × 6,4 мм; два монтажных отверстия диаметром 2,2 мм расположены с межосевым расстоянием 6,5 мм. Рабочий орган — рычаг с изогнутым концом, без ролика.
Внутри находится переключающая контактная группа COM/NC/NO. Для сигнального входа выбирают общий контакт и одну из двух ветвей: нормально замкнутую либо нормально разомкнутую. Такое исполнение позволяет согласовать поведение концевика с настройками контроллера и проверить работу обычным мультиметром.
Это отдельный микропереключатель с кабелем, без электронной платы и светодиодного индикатора. Разъём XH2.54 обозначает механическое исполнение колодки, но не задаёт электрическую распиновку. Перед подключением нужно сопоставить назначение жил с контактами конкретного входа ENDSTOP.
Принцип работы и назначение
Переключатель меняет состояние контактов при нажатии и возвращает их после освобождения рычага. Вход контроллера распознаёт это изменение и использует его как признак достижения исходной точки. Сам выключатель не хранит координаты и не управляет двигателем.
При подключении через NC разрыв исправной замкнутой цепи можно распознать как срабатывание, если так настроена логика входа. Это полезно для обнаружения обрыва провода, однако реакция оборудования на сигнал определяется прошивкой и её настройками.
Технические характеристики
| Тип узла | Контактный микропереключатель с готовым кабелем |
|---|---|

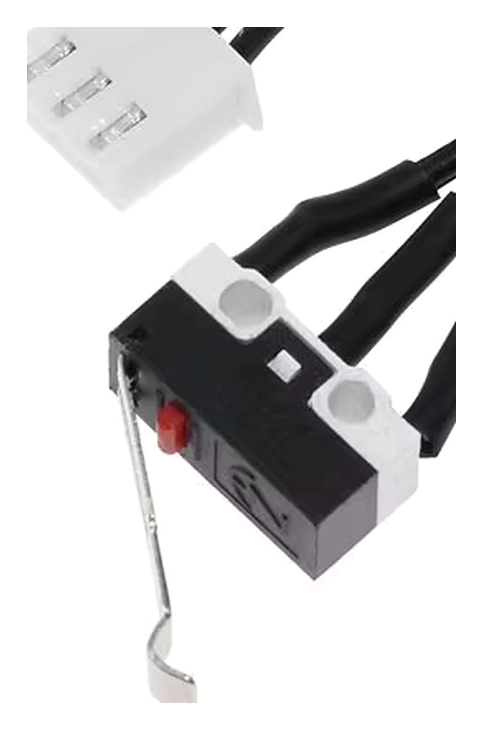

| Рабочий орган | Металлический рычаг с изогнутым концом, без ролика |
| Контактная группа | Переключающая: COM, NC и NO |
| Длина кабеля | 1 м |
| Разъём кабеля | XH2.54, 3 контакта — обозначение товара |
| Корпус по чертежу, Д × Ш × В | 12,7 × 5,6 × 6,4 мм |
| Высота с выводами, без свободного рычага | 9,5 мм по чертежу |
| Полная высота с ненажатым рычагом | 13,5 мм по чертежу |
| Крепление | 2 отверстия диаметром 2,2 мм |
| Межосевое расстояние крепления | 6,5 мм |
| Ширина рычага по чертежу | 3,5 мм |
| Электронная плата / индикатор | Отсутствуют |
| Отдельное питание выключателя | Не требуется; переключается внешняя контактная цепь |
Размеры и исполнение сверены с фотографиями и чертежами именно этой карточки. Подробные материалы доступны в разделе документации. Источник характеристик и изображений.
Фотографии и конструкция
Совместимость и выбор
- Подходит для входа, рассчитанного на замыкание или размыкание сухого контакта. Для обычного двухпроводного подключения используют COM и выбранный NC либо NO.
- Перед установкой сравните межосевое расстояние 6,5 мм, форму рычага и направление выхода кабеля с существующим креплением.
- Три контакта XH2.54 нельзя подключать как VCC/GND/SIG без проверки: в кабеле выведена контактная группа выключателя.
Подключение

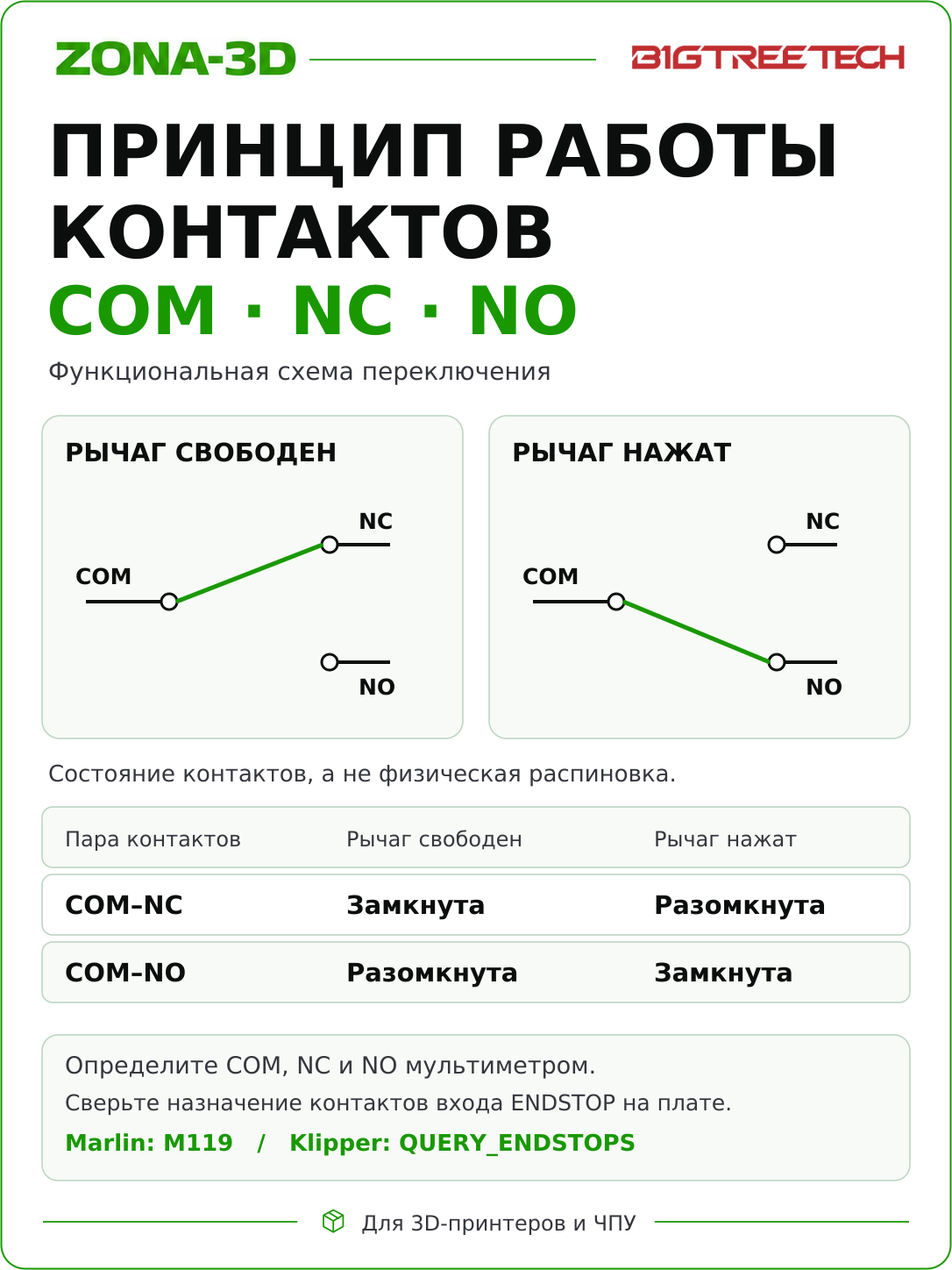

| Контактная пара | Рычаг свободен | Рычаг нажат |
|---|---|---|
| COM–NC | Цепь замкнута | Цепь разомкнута |
| COM–NO | Цепь разомкнута | Цепь замкнута |
Это функциональные состояния контактов. Расположение ножек и назначение жил определяют по маркировке и проверкой мультиметром.
- На отключённом от питания узле определите COM, NC и NO. Проверьте мультиметром обе пары до и после нажатия рычага.
- Для контактного входа используйте COM и выбранный NC либо NO. Не соединяйте выводы питания платы через контакт выключателя.
- Согласуйте выбранную пару с инверсией и подтяжкой входа. Состояния open / TRIGGERED в консоли должны соответствовать фактическому положению рычага.
Проверка входа в прошивке
| Прошивка | Команда | Назначение |
|---|---|---|
| Marlin | M119 | Показывает состояние настроенных входов: open при свободном концевике и TRIGGERED при нажатии после правильной настройки логики. |
| Klipper | QUERY_ENDSTOPS | Проверяет состояния входов без запуска движения. Команду повторяют при свободном и нажатом приводе. |
Проверку выполняют при неподвижных осях. Сначала получают состояние свободного входа, затем нажимают рабочий орган и повторяют команду.
Монтаж и ввод в работу
- Установите узел на жёсткое крепление. Упор должен воздействовать на рабочий орган до достижения механического предела оси, с запасом для остановки.
- Проверьте полное возвращение рычага или кнопки после освобождения. Не используйте корпус выключателя как силовой ограничитель хода.
- Прокладывайте кабель без натяжения; фиксируйте его так, чтобы перемещение оси не нагружало разъём или выводы. Сигнальную линию удалите от силовой проводки двигателей и нагревателей.
- При неподвижных осях проверьте вход в консоли прошивки. Если сигнал всегда активен, всегда свободен или имеет обратную логику, сначала исправьте соединение и настройки.
- После проверки выполните пробный возврат нужной оси в ноль. Повторный подвод после небольшого отхода должен происходить без удара, заедания рабочего органа и смещения крепления.
Вопросы по применению
Нет. Это контактный компонент: питание используется внешней сигнальной цепью контроллера, а сам выключатель только замыкает или размыкает её.
Да, если в узле доступны COM и NC. После подключения настройте активное состояние входа и проверьте поведение при нажатии и разрыве цепи.
Проверьте жёсткость крепления, свободное возвращение рычага, состояние контактов, кабель и скорость подвода. Погнутый рычаг или люфт кронштейна меняют механическую точку срабатывания.
