Концевой выключатель (механический) EndStop
Механический концевой выключатель EndStop 40 × 16 мм с кабелем
Описание
Механический EndStop на красной плате 40 × 16 мм с кабелем — модуль для определения исходного или крайнего положения подвижного узла. Металлический рычаг нажимает на микропереключатель, а плата с разъёмом позволяет включить узел в совместимую сигнальную цепь 3D-принтера или станка с ЧПУ.

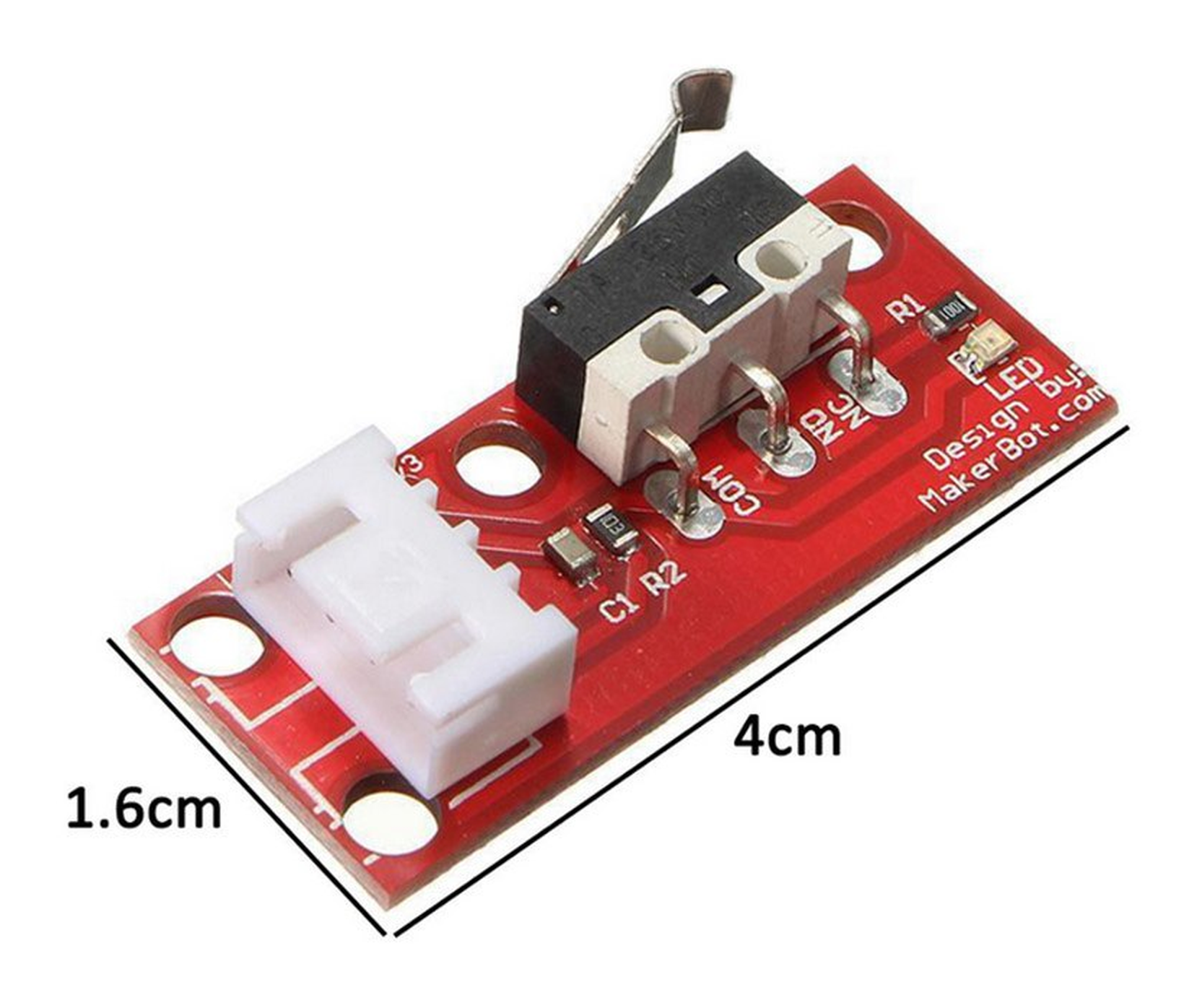

На плате размещены светодиод, резисторы и конденсатор; монтажные отверстия позволяют закрепить модуль на кронштейне. Размер 40 × 16 мм относится к печатной плате, а не к свободному пространству, необходимому для разъёма, кабеля и хода рычага. Для проводки предусмотрен съёмный соединительный кабель.

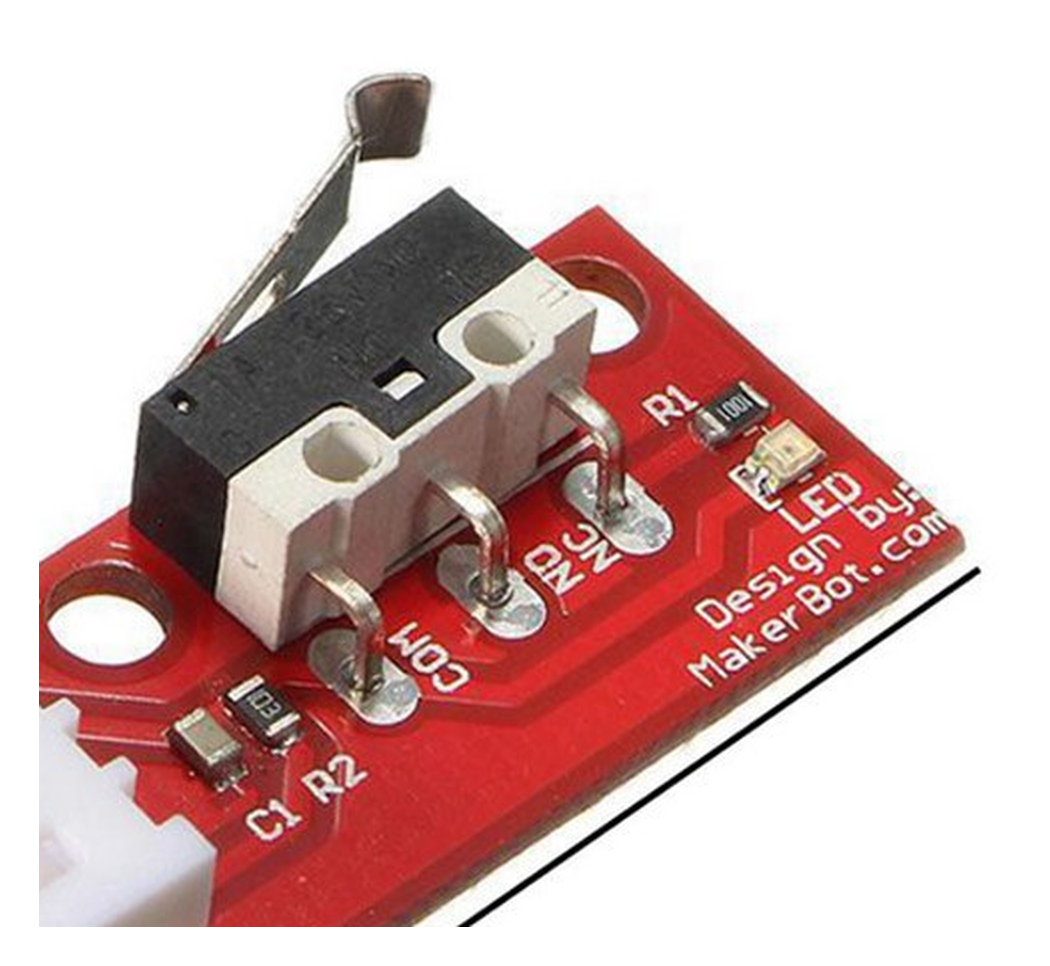

Рычаг имеет загнутый рабочий конец без колёсика. Он подходит для нажатия упором, который подходит к концевику в выбранном направлении. Надписи COM, NO и NC на плате возле ножек относятся к контактам микропереключателя и не определяют порядок контактов внешнего разъёма.
Модуль выбирают по месту крепления, форме разъёма, его распиновке и уровням сигнала контроллера. Наличие кабеля облегчает монтаж, но не делает узел электрически универсальным: перед подключением проверяют обе стороны соединения и после установки тестируют срабатывание через прошивку.
Принцип работы и назначение
Микропереключатель регистрирует механический контакт с упором. Контроллер считывает дискретное состояние входа и использует его при возврате оси в исходное положение. Точка срабатывания зависит от положения самого модуля и геометрии упора.
Ограничение движения после поиска нуля задаётся отдельно настройками прошивки и рабочей области. Наличие концевика не означает, что он постоянно отключает двигатель при любом движении: режим обработки входа определяется контроллером.
Технические характеристики
| Тип | Механический концевой модуль с кабелем |
|---|---|
| Размер печатной платы | 40 × 16 мм |
| Привод | Металлический рычаг с загнутым концом |
| Ролик | Отсутствует |
| Внешний разъём | 3 контакта |
| Соединение | Съёмный трёхжильный кабель с разъёмами |
| Индикация | Светодиод на плате |
| Элементы на плате | Микропереключатель, резисторы, конденсатор, светодиод и разъём |
| Крепление | Через отверстия в печатной плате |
| Маркировка возле ножек выключателя | COM, NO, NC |
| Цвет платы | Красный |
| Назначение | Сигнал исходного / крайнего положения механизма |
Размеры и исполнение сверены с фотографиями и чертежами именно этой карточки. Подробные материалы доступны в разделе документации. Источник характеристик и изображений.
Фотографии и конструкция
Совместимость и выбор
- Проверьте, помещаются ли плата 40 × 16 мм, разъём и изогнутый рычаг в штатном месте установки.

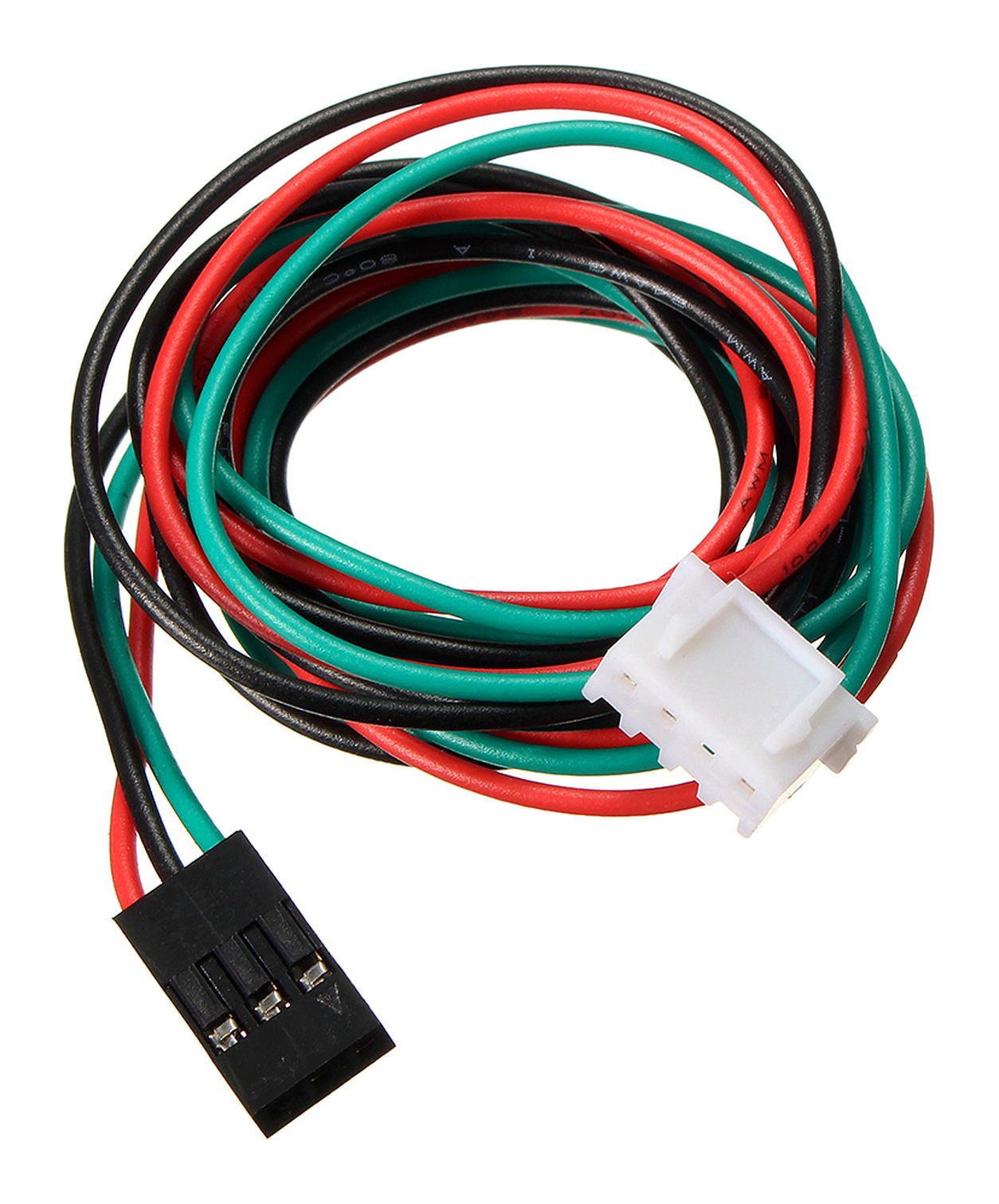

- Кабель на фото имеет разные корпуса разъёмов на концах. Сопоставьте механическое соединение и электрический порядок контактов на обоих концах.
- Модули с похожей красной платой могут иметь другую распиновку или логику сигнала. После подключения обязательно проверьте состояние входа в прошивке.
Подключение
| Функция контакта | Назначение |
|---|---|
| Signal / S | Сигнал состояния на вход контроллера |
| GND / G | Общий провод сигнальной цепи |
| VCC / V | Питание электронной обвязки, когда предусмотрено схемой модуля |
Таблица описывает функции, а не порядок контактов в колодке. Физическую распиновку и допустимое питание проверяют по маркировке и электрической схеме конкретного модуля.
- Подключение выполняют по обозначениям на плате модуля и схеме контроллера: сигнал, общий провод и питание, если оно предусмотрено схемой.
- Трёхконтактный разъём модуля не следует автоматически считать тремя контактами COM/NO/NC микропереключателя. На плате могут находиться резисторы и светодиод.
- Перед подключением сопоставьте порядок контактов на обоих концах кабеля. После подключения проверьте изменение состояния входа при нажатии.
Проверка входа в прошивке
| Прошивка | Команда | Назначение |
|---|---|---|
| Marlin | M119 | Показывает состояние настроенных входов: open при свободном концевике и TRIGGERED при нажатии после правильной настройки логики. |
| Klipper | QUERY_ENDSTOPS | Проверяет состояния входов без запуска движения. Команду повторяют при свободном и нажатом приводе. |
Проверку выполняют при неподвижных осях. Сначала получают состояние свободного входа, затем нажимают рабочий орган и повторяют команду.
Монтаж и ввод в работу
- Установите узел на жёсткое крепление. Упор должен воздействовать на рабочий орган до достижения механического предела оси, с запасом для остановки.
- Проверьте полное возвращение рычага или кнопки после освобождения. Не используйте корпус выключателя как силовой ограничитель хода.
- Прокладывайте кабель без натяжения; фиксируйте его так, чтобы перемещение оси не нагружало разъём или выводы. Сигнальную линию удалите от силовой проводки двигателей и нагревателей.
- При неподвижных осях проверьте вход в консоли прошивки. Если сигнал всегда активен, всегда свободен или имеет обратную логику, сначала исправьте соединение и настройки.
- После проверки выполните пробный возврат нужной оси в ноль. Повторный подвод после небольшого отхода должен происходить без удара, заедания рабочего органа и смещения крепления.
Вопросы по применению
Количество контактов недостаточно для выбора. Должны совпасть корпуса разъёмов, порядок сигнала, общего провода и питания, а также схема входа контроллера.
Проверьте сигнальный провод, общий контакт, назначение входа и его подтяжку. Если на модуле есть светодиод, его свечение само по себе не подтверждает доставку сигнала на нужный вход платы.
Проверьте фиксацию разъёмов, целостность кабеля и отделение сигнальной линии от проводов двигателя и нагревателя. Затем оцените люфт крепления и правильность настроек входа.
