Usongshine 42BYGHW609
Две фазы · четыре провода · шаг 1,8°
Usongshine 42BYGHW609 — двухфазный шаговый двигатель формата NEMA 17 для приводов 3D-принтеров и небольших станков. Полный шаг 1,8° соответствует 200 шагам за оборот, а четыре рабочих провода подключаются к двум фазам внешнего драйвера. Модель выбирают для ременной или винтовой передачи после проверки нагрузки, размеров установки и параметров конкретного исполнения.
Подбирайте мотор по полной маркировке, механическим размерам и рабочей нагрузке. Совпадение номера с двигателем другой марки не гарантирует одинаковых характеристик.
База для настройки перемещения.
По одной паре проводов на фазу.
С регулированием тока и подходящим охлаждением.
Что важно знать о модели
| Марка и модель | Usongshine 42BYGHW609 |
|---|---|
| Тип | Двухфазный биполярный шаговый двигатель |
| Формат | NEMA 17; фланец класса 42 мм |
| Полный шаг | 1,8°; 200 полных шагов на оборот |
| Подключение | 4 рабочих провода, две отдельные обмотки |
| Ток, заявленный в карточке магазина | До 1,7 А; настройку сверить с паспортом партии и инструкцией драйвера |
| Заявленный удерживающий момент | Около 0,39 Н·м: 4000 гс·см по данным карточки магазина |
| Управление | Внешний драйвер с регулированием фазного тока |
42BYGHW609 встречается у разных производителей. Для этого товара важна маркировка Usongshine: параметры одноимённого Wantai или другого двигателя нельзя считать паспортом данного исполнения. Ток и момент выше приведены как заявленные магазином; для расчёта нагруженной системы сверяйте данные конкретной партии.
Механическая совместимость
Типоразмер NEMA 17 описывает установочный класс, но не гарантирует полную взаимозаменяемость. Перед покупкой сравните длину корпуса, диаметр и выступание вала, крепёжные отверстия, положение разъёма и доступное место для кабеля. Особенно это важно при замене в готовом кожухе или тесном экструдере.

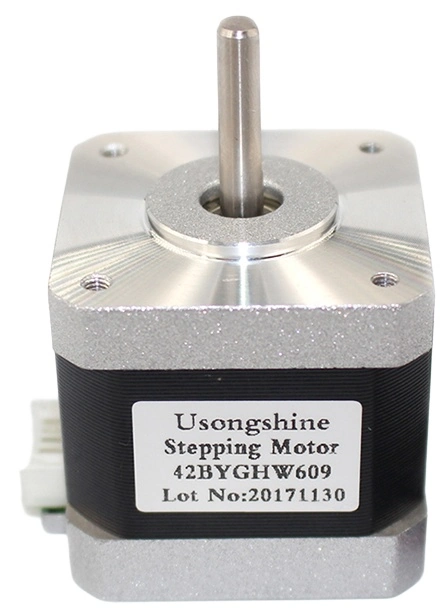

На представленном фото вал цилиндрический. Наличие лыски нельзя считать обязательным для каждого мотора с таким номером. Способ фиксации муфты или шкива выбирают под фактический вал: подходят только детали с правильной посадкой и достаточной длиной контакта. Не насаживайте передачу ударами и оставляйте зазор до передней крышки.
Для ременной оси проверьте положение рабочей дорожки шкива относительно ремня. Для винтового механизма — соосность муфты и винта. Слишком сильное натяжение ремня и принудительное выравнивание механизма креплением мотора повышают нагрузку на подшипники.
Как оценить тягу привода
Удерживающий момент относится к неподвижному двигателю под током. Значение около 0,39 Н·м не описывает весь диапазон скоростей и не подтверждает возможность быстрого разгона конкретной каретки. Доступное усилие зависит от оборотов, питания, драйвера, передачи и механического сопротивления.
Увеличение диаметра шкива даёт больший путь за оборот, но уменьшает усилие на ремне при том же моменте. В винтовом приводе результат зависит от хода и трения винта. На движущемся экструдере учитывайте массу мотора вместе с корпусом, радиатором, передачей и кабелем, а не только тягу двигателя.
Проверяйте выбранный режим на полном ходе и с рабочей нагрузкой. Если возникают пропуски шагов, сначала исключите заедания, перекос, плохой контакт и слишком резкое ускорение. Повышение тока не исправляет механическую неисправность.

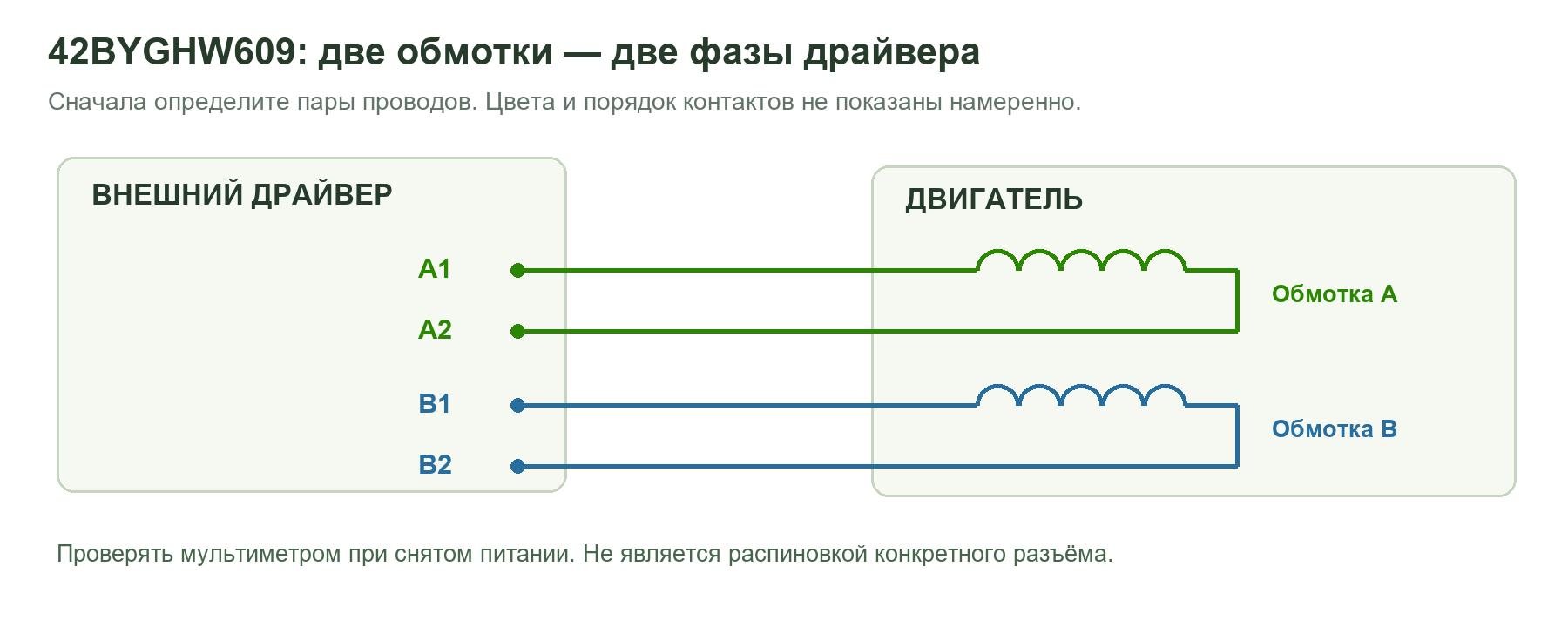

Две обмотки и правильный кабель

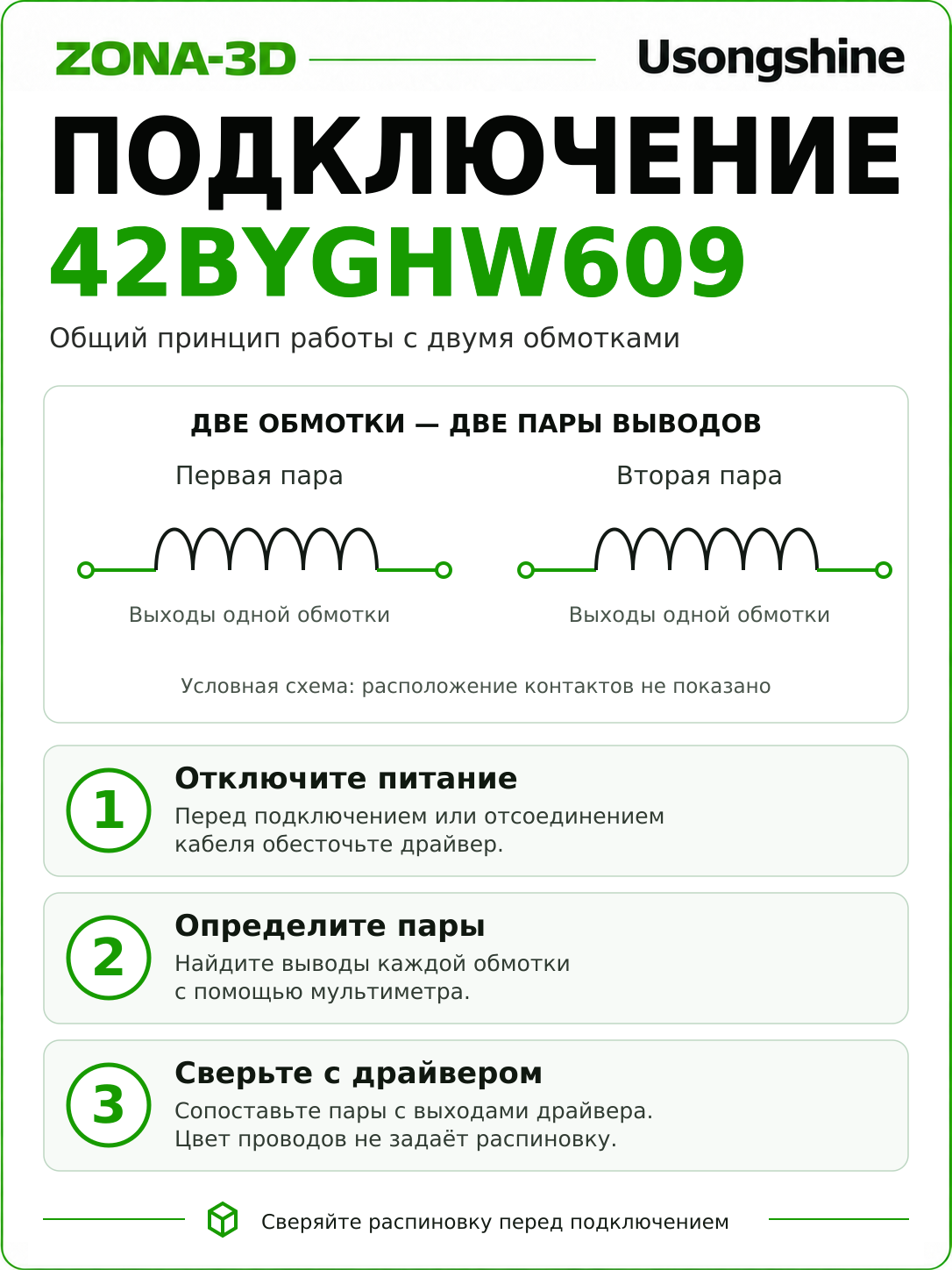

При снятом питании найдите мультиметром две пары проводов, принадлежащие отдельным обмоткам. Затем соедините одну пару с выходами фазы A, вторую — с выходами фазы B. Обозначения выводов могут отличаться у разных драйверов.
Не переносите порядок контактов только по цветам кабеля или внешнему виду штекера. В корпусе моторного разъёма могут быть незадействованные позиции. При замене кабеля проверьте электрическую схему от контактов двигателя до драйвера, а также надёжность фиксации разъёмов.
Настройка и первый запуск
- Проверьте допустимый ток драйвера. Важен длительный режим с реальным охлаждением, а не только пиковая цифра в названии модуля.
- Задайте ток по инструкции. Значение 1,7 А из карточки нельзя автоматически считать RMS, peak или готовым Vref. Способ задания зависит от платы и подтверждённых данных мотора.
- Проверьте направление и разгон. Первый запуск проведите с небольшой нагрузкой; увеличивайте скорость постепенно.
- Откалибруйте перемещение. За основу берут 200 полных шагов на оборот, затем учитывают микрошаг и передачу.
- Оцените нагрев и повторяемость. Проверка должна включать длительное удержание и реальный рабочий цикл.
Блок питания выбирают по требованиям контроллера и драйвера; обмотки не подключают напрямую к источнику 12 или 24 В. Микрошаг повышает разрешение команд, но сам по себе не гарантирует такую же механическую точность. Встроенного энкодера или тормоза у данной модели не заявлено.
