MKS 4240-400 · 1 А
Две фазы · съёмный кабель · внешний драйвер

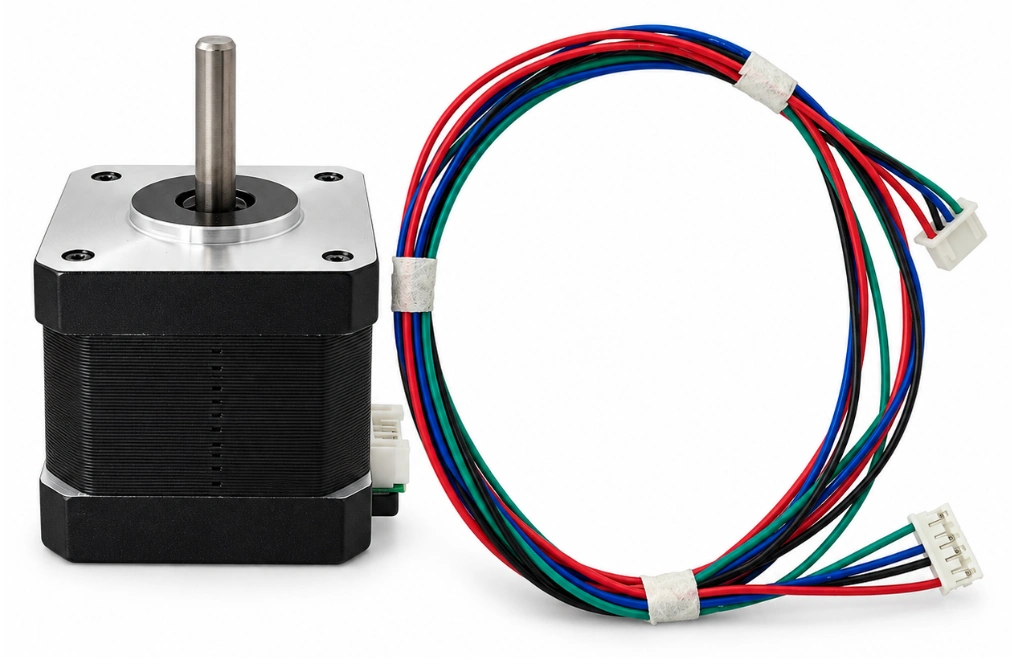

MKS 4240-400 — шаговый двигатель формата NEMA 17 в исполнении на 1 А. Мотор оснащён съёмным четырёхпроводным кабелем и предназначен для работы с внешним биполярным драйвером. Его можно использовать в ременной или винтовой передаче, подающем узле и подходящем механизме 3D-принтера после проверки нагрузки и посадочных размеров.
Для сборки или замены привода с обязательной проверкой посадки, распиновки и настройки тока.
Ограничение тока настраивают под этот мотор.
Упрощает обслуживание разъёмного соединения.
Каждую пару подключают к своей фазе драйвера.
Что учитывать при замене двигателя
Для замены важны не только размер корпуса и число проводов. Сравните крепление, диаметр и вылет вала, положение разъёма и необходимый момент на рабочей скорости. Совпадающий штекер также не гарантирует совпадение распиновки.
Ток 1 А относится к этому исполнению MKS 4240-400. После установки вместо двигателя с другим номиналом ограничение тока на драйвере настраивают заново. Меньшее паспортное значение само по себе не обещает меньшего нагрева или той же тяги: результат зависит от обмотки и режима работы.
Параметры карточки
| Модель | MKS 4240-400 |
|---|---|
| Формат | NEMA 17, корпус класса 42 × 40 мм |
| Исполнение по току | 1 А на фазу |
| Схема обмоток | Биполярная, две фазы, 4 рабочих провода |
| Полный шаг | 1,8° по данным карточки; 200 шагов на оборот |
| Подключение | Разъём на корпусе и съёмный кабель |
| Управление | Внешний драйвер шагового двигателя с ограничением тока |
Число «400» в обозначении модели не следует вводить как количество полных шагов. Для угла 1,8° расчёт равен 360 ÷ 1,8 = 200. Точные монтажные размеры и электрический паспорт сверяйте для используемого экземпляра.

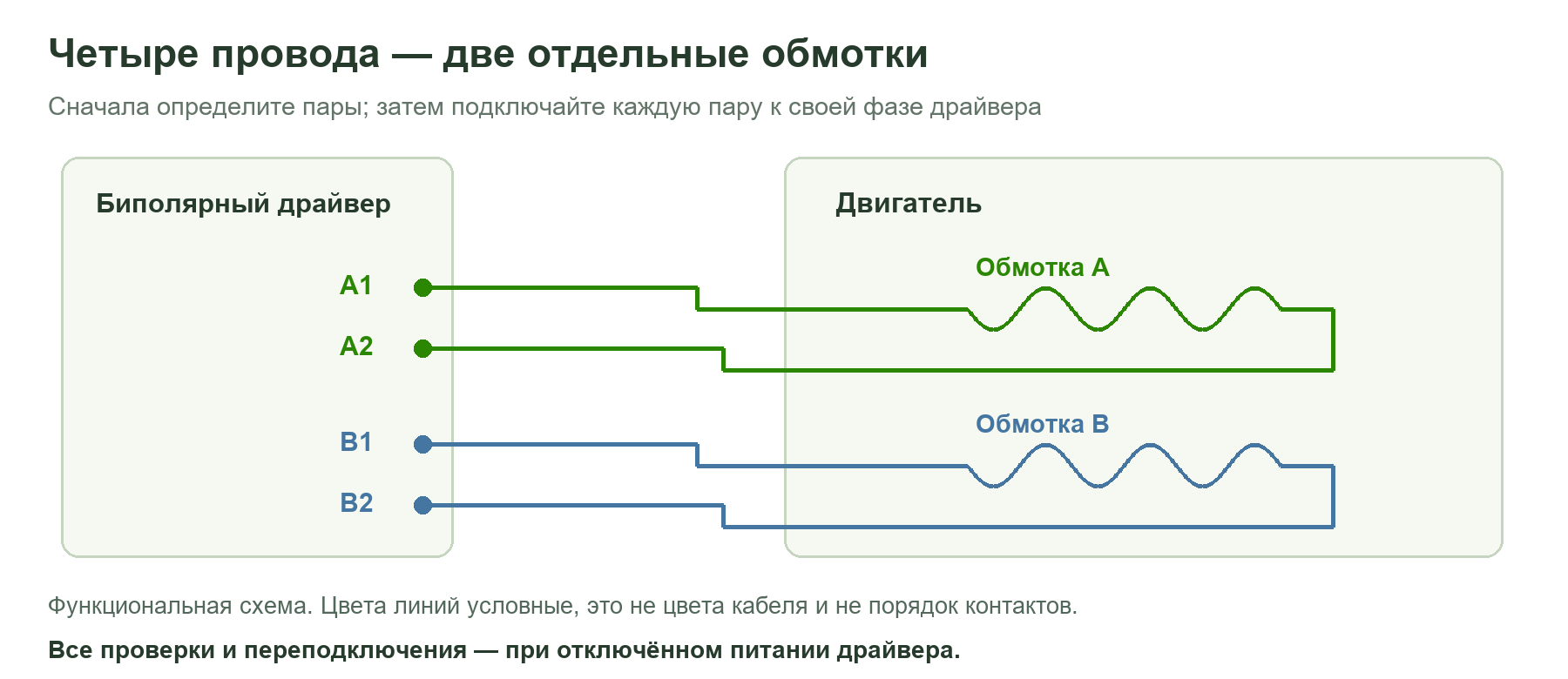

Как соединяются две обмотки
При снятом питании измерьте сопротивление между проводами. Два вывода одной обмотки образуют электрическую пару; между разными обмотками соединения быть не должно. Соотнесите найденные пары с выходами фаз драйвера по его руководству.
Если в одну фазу ошибочно попали провода разных обмоток, мотор может вибрировать или не вращаться. Отключите питание и исправьте соединение. Не пытайтесь решить такую ошибку увеличением тока или ускорения.
Ток, питание и настройка движения
Подберите драйвер для двухфазного биполярного мотора с требуемым ограничением тока. Значения RMS, peak и Vref в разных устройствах задаются по-разному: используйте формулу и таблицу именно своего модуля. Номинальные 1 А нельзя автоматически переносить в любое поле настройки.
Блок питания подключают к драйверу, а не напрямую к обмоткам двигателя. Допустимое напряжение определяют по электронике управления. Условия охлаждения драйвера и температура окружающей среды также влияют на доступный рабочий ток.
В настройках перемещения учитывают полный шаг двигателя и передачу. Для ремня ход за оборот определяется шагом ремня и числом зубьев шкива; для ходового винта — его ходом. Замена мотора сама по себе не меняет размеры шкива или винта. Микрошаг устанавливают согласованно в драйвере и контроллере.
Монтаж и проверка
Закрепите мотор на жёстком кронштейне, оставив место для кабеля. Подберите длину крепёжных винтов под толщину детали и допустимую глубину отверстий. Шкив или муфту устанавливают без ударов и осевого поджатия вала; ремень натягивают без чрезмерной нагрузки на подшипники.
Сначала проверьте короткое движение на небольшой скорости, затем направление и фактическое перемещение механизма. Ускорение и нагрузку увеличивайте постепенно, контролируя нагрев, шум и пропуски шагов. При заедании сначала проверяют механику и соединения.
