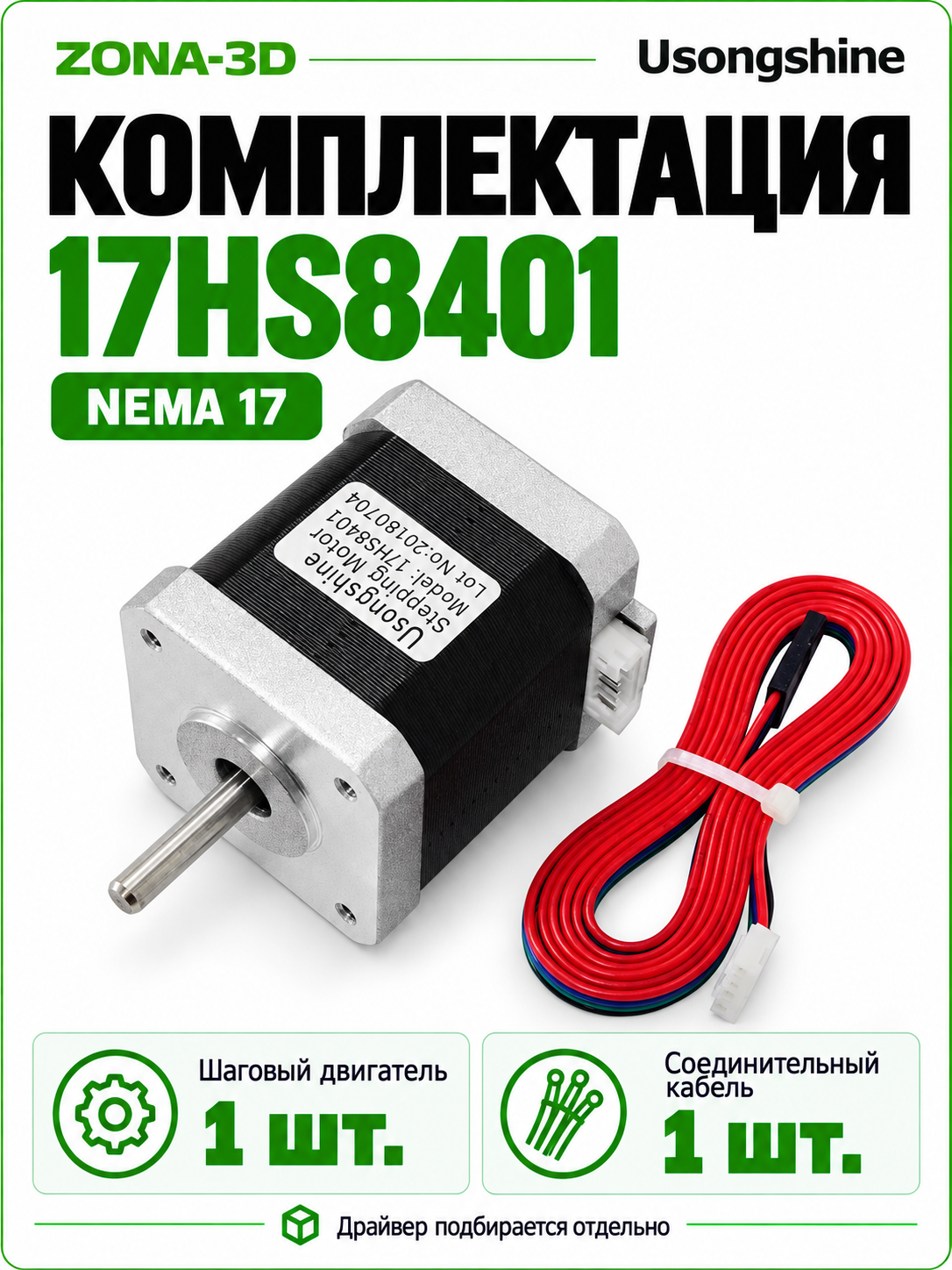

Usongshine 17HS8401
Корпус 48 мм · вал 5 мм · момент удержания 0,48 Н·м
Usongshine 17HS8401 — шаговый двигатель NEMA 17 с корпусом длиной 48 мм, D-образным валом диаметром 5 мм и удерживающим моментом не менее 0,48 Н·м. Полный шаг 1,8° соответствует 200 шагам на оборот. Мотор используют в ременных и винтовых приводах, экструдерах и механизмах позиционирования, когда подходят его размеры, момент и подключение через отдельный драйвер.
Длинный корпус сочетается с распространённым креплением NEMA 17. Перед заменой проверьте не только отверстия, но и свободное место, посадку передачи и электрические параметры конкретного исполнения.
Габарит для проверки зазоров в раме и подвижном узле.
Паспортный момент при остановке, а не постоянное значение на скорости.
Работает с биполярным драйвером, регулирующим фазный ток.

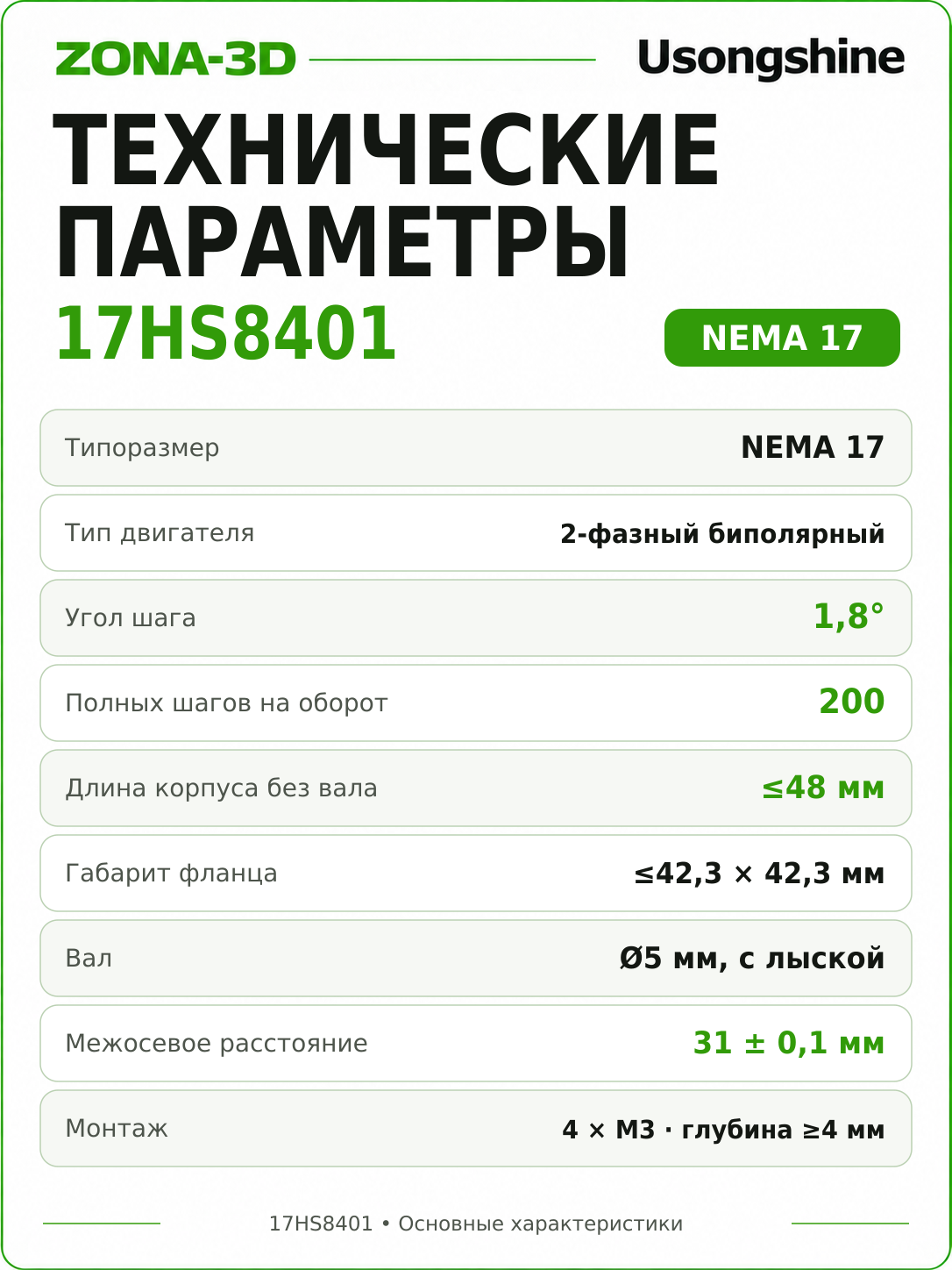

Параметры исполнения Usongshine
| Модель | Usongshine 17HS8401 |
|---|---|
| Тип привода | Двухфазный биполярный двигатель; 4 рабочих проводника |
| Шаг | 1,8°; 200 полных шагов на оборот |
| Момент удержания | ≥0,48 Н·м (48 Н·см), по фирменной таблице |
| Ток фазы в фирменной таблице | 1,5 А/фаза; настройку драйвера сверяют с паспортом полученной партии |
| Напряжение обмотки в той же таблице | 3,0 В; не является требованием к блоку питания всей системы |
| Габарит корпуса | До 42,3 × 42,3 × 48 мм, без выступающего вала и разъёма |
| Вал | Ø5 мм, с лыской; односторонний выход |
| Крепёж | 4 отверстия M3, межосевое расстояние 31 × 31 мм |
| Встроенная электроника | Драйвера и энкодера нет |

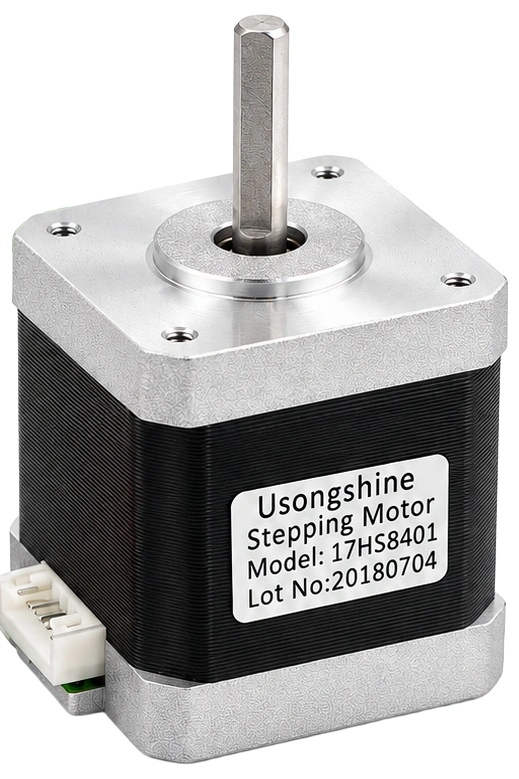

Данные относятся к серебристому исполнению Usongshine 17HS8401 на фотографии. Моторы HANPOSE, MotionKing и варианты с похожим индексом 17HS8401S могут иметь другие обмотки и момент. Совпадение части названия не делает их электрически одинаковыми.
Проверка замены короткого NEMA 17
Этот корпус занимает 48 мм по длине. Если раньше стоял более короткий мотор, проверьте зазор до рамы, кожуха или соседней оси во всём диапазоне перемещения. Боковой разъём и изгиб кабеля также требуют свободного места; их нельзя прижимать к неподвижной стенке.

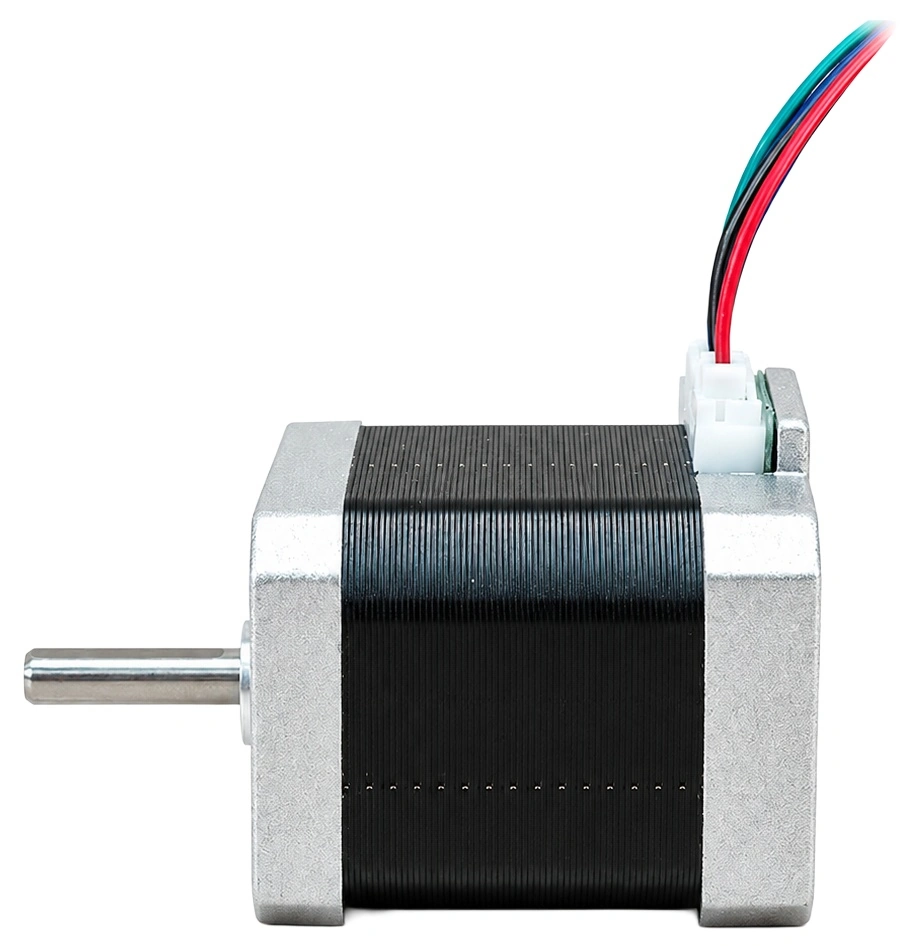

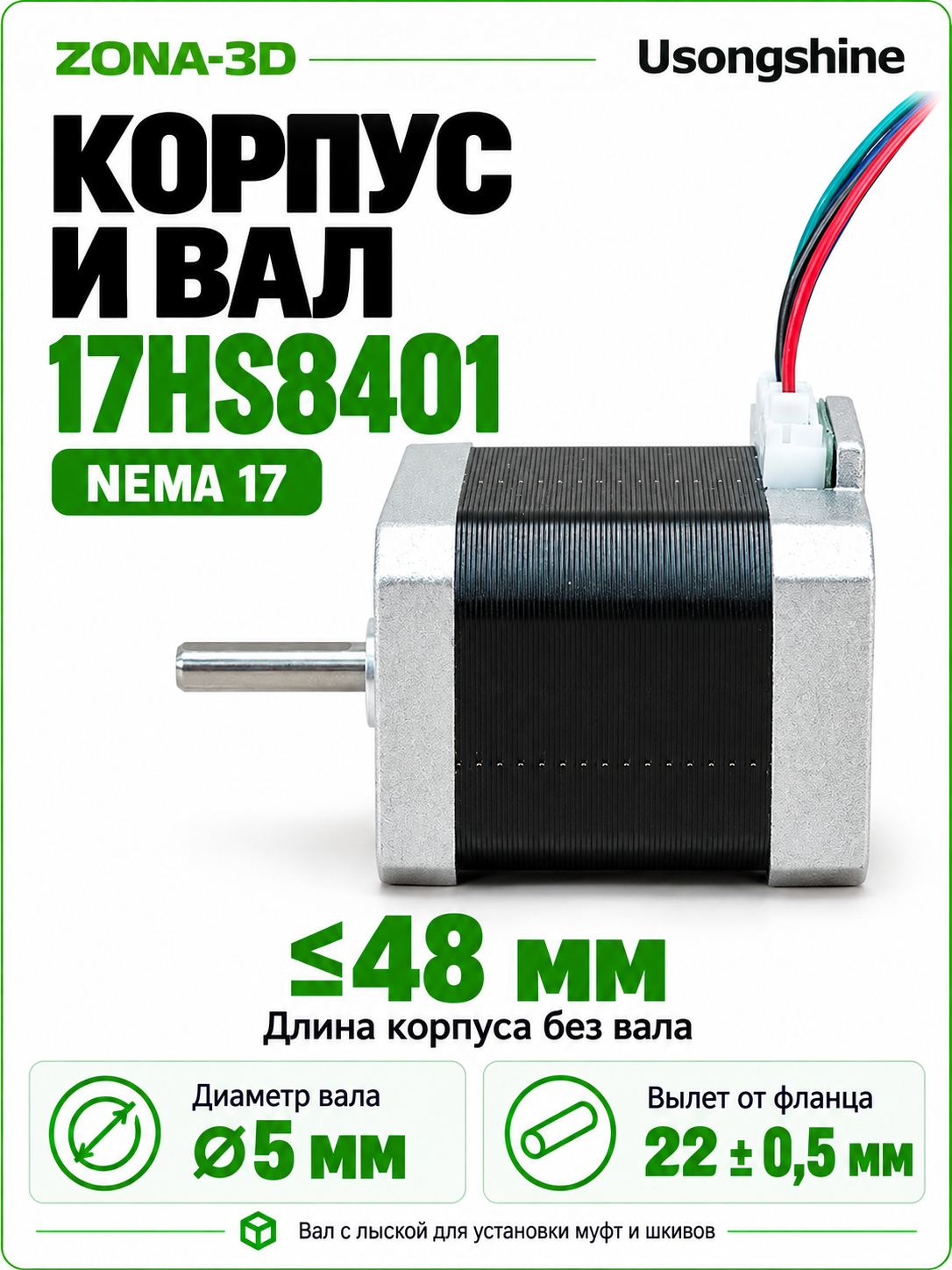

Размерный чертёж показывает вылет вала 22 ± 0,5 мм от передней плоскости фланца и выступ центровочного буртика 2 мм. Поэтому значение от вершины буртика будет другим. Для муфты и шкива сопоставляйте не только диаметр 5 мм, но и рабочую длину посадки, положение лыски и осевой зазор.
На подвижной голове учитывайте массу привода вместе с кронштейном и передачей. Более длинный мотор нельзя считать автоматическим улучшением скорости печати: дополнительная инерция может потребовать уменьшения ускорения.
Как оценить момент в вашем механизме
0,48 Н·м — это удерживающий момент включённого неподвижного двигателя при условиях паспортного испытания. На скорости доступный момент изменяется. Для ременного привода важны радиус шкива и ускоряемая масса, для винтового — ход за оборот, трение и требуемое усилие.
Если задача требует быстрого перемещения тяжёлой оси, ориентируйтесь на рабочую характеристику всей пары «двигатель–драйвер» и испытание под нагрузкой. У этого мотора нет энкодера: контроллер не получает подтверждение каждого фактического шага. Недостаточный запас момента может проявляться сдвигом координаты после разгона или резкой смены направления.

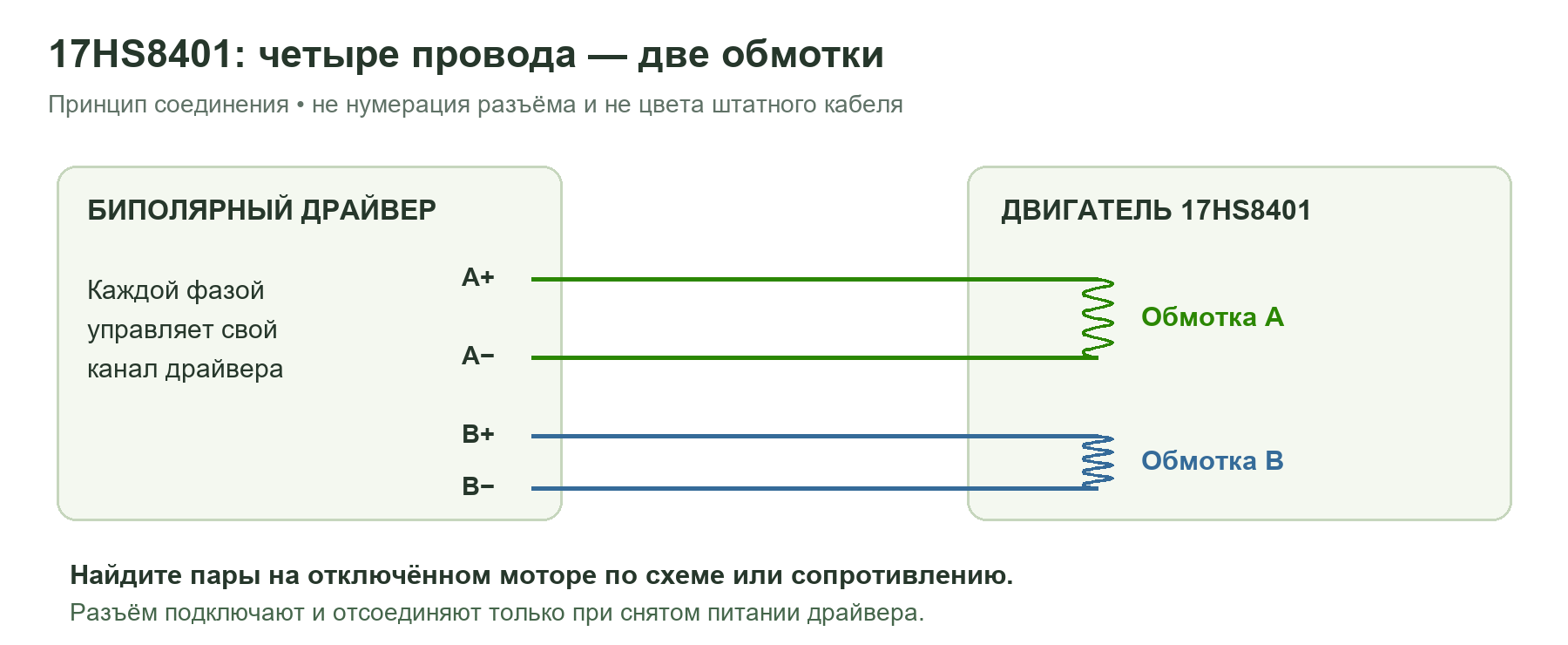

Обмотки и совместимость кабеля

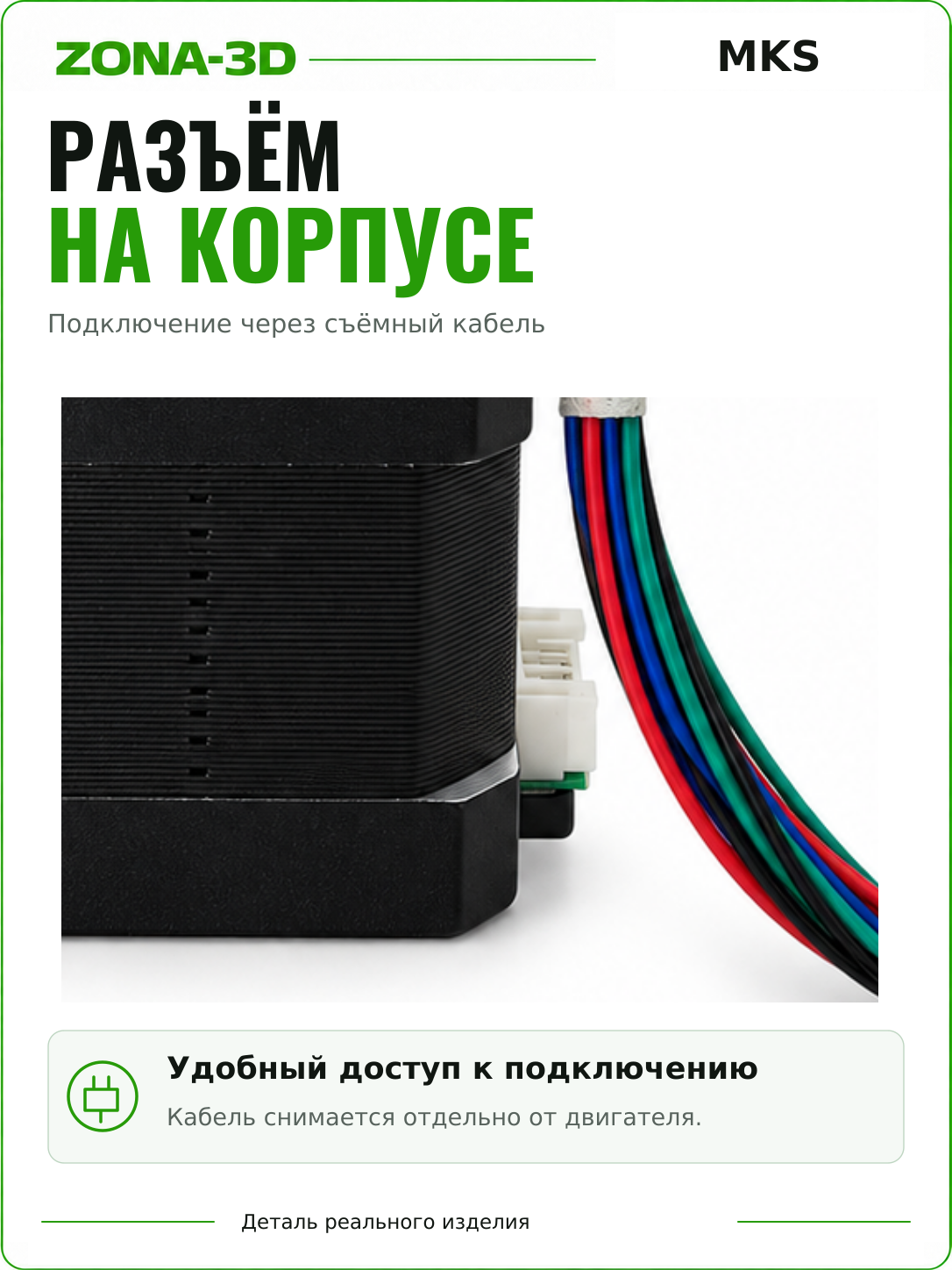

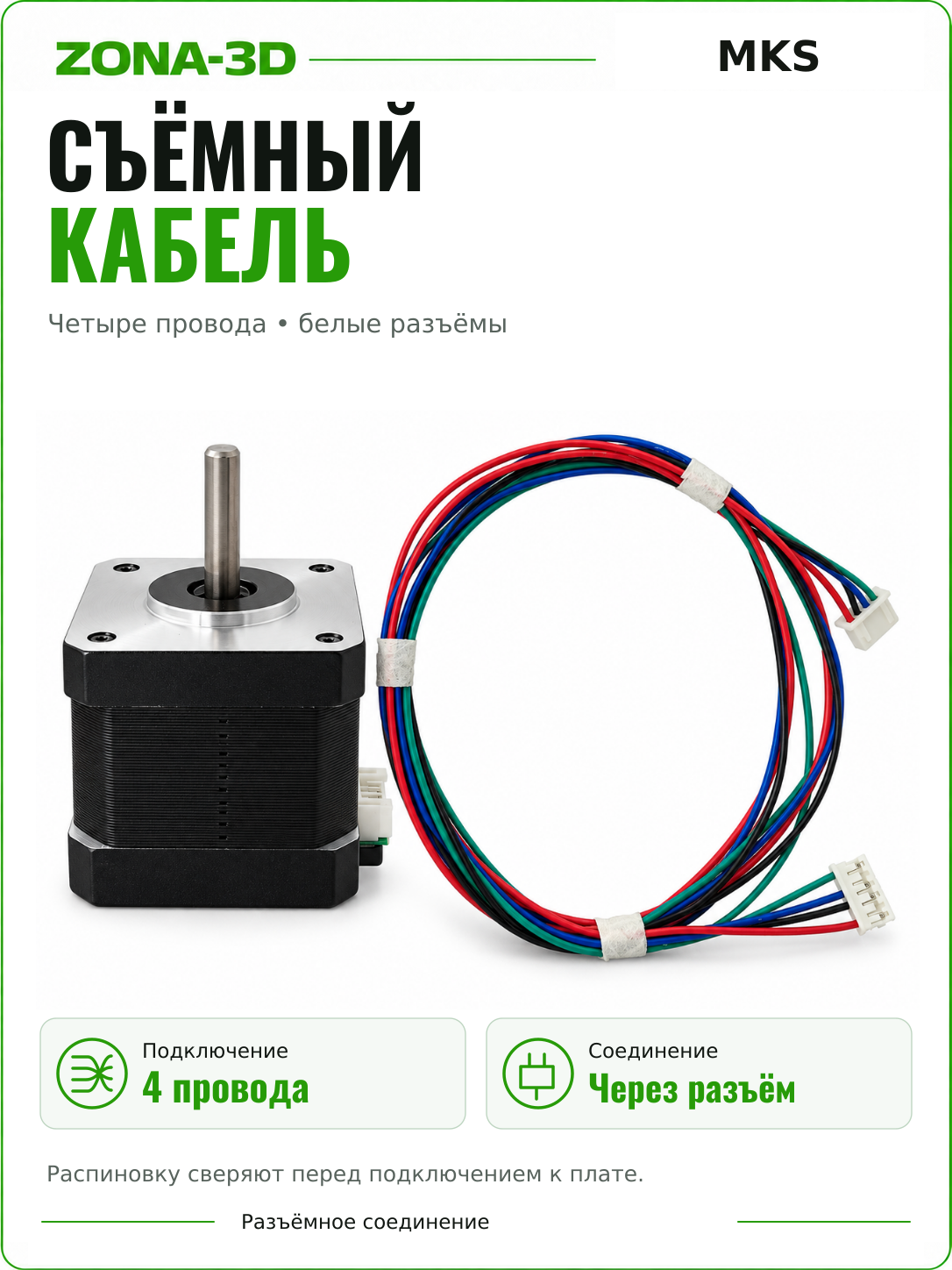

Четыре рабочих проводника образуют две независимые обмотки. Каждая пара должна попасть на свой силовой канал драйвера. Если смешать провода разных обмоток, мотор обычно дёргается или гудит вместо нормального вращения. Порядок цветов в кабеле проверяют отдельно: одинаковый пластиковый корпус разъёма не гарантирует одинаковое соединение контактов.
При отсутствии достоверной схемы пары определяют сопротивлением на полностью отключённом двигателе. Затем подключают одну пару к A+/A−, вторую — к B+/B− согласно обозначениям своей платы. Двигатель не подключается непосредственно к логическим выходам контроллера или блоку питания.
Настройка тока и перемещения
Фирменная таблица Usongshine для 17HS8401 указывает 1,5 А на фазу и 3,0 В обмотки. Перед включением сверяйте эти данные с маркировкой и паспортом конкретной партии. Значение RMS в прошивке, peak на драйвере и паспортное А/фаза сопоставляют по документации; переносить одну цифру между ними без проверки нельзя.
Напряжение источника выбирается по драйверу и управляющей плате, а ток обмоток ограничивается драйвером. При недостаточном охлаждении ток приходится снижать, и доступный момент также уменьшается. Повышение тока не исправляет перекос муфты, заклинивание направляющей или плохой контакт в разъёме.
Для расчёта перемещения исходите из 200 полных шагов за оборот и фактического микрошагового режима. Если поменялись только мотор и длина корпуса, но остались угол шага, передача и режим драйвера, масштаб команд может сохраниться. Тем не менее проверьте реальное перемещение на небольшом участке. Микрошаг уменьшает дискретность команды, но не устраняет люфт и упругость механики.
Короткий порядок первого запуска
- Обесточьте оборудование, сравните крепление и вал, закрепите двигатель без перекоса.
- Проверьте две пары обмоток, порядок контактов и отсутствие натяжения кабеля при движении.
- Установите ток и микрошаг по руководству драйвера. Задайте небольшую скорость и ускорение для проверки.
- Проверьте направление, фактический ход, нагрев и устойчивость вращения под рабочей нагрузкой.
Чертёж и документация
Габариты Usongshine 17HS8401 · Фирменная таблица с маркировкой Usongshine · Ток обмотки и питание драйвера · Подключение четырёхпроводного мотора
