HANPOSE 17HS4023S / 17HS4223S
23 мм длины корпуса · вал Ø5 мм · шаг 1,8°
HANPOSE 17HS4023S (17HS4223S) — компактный шаговый двигатель NEMA 17 с корпусом 42 × 42 × 23 мм и валом Ø5 мм. Короткое исполнение pancake удобно для небольшого привода или совместимого экструдера, где ограничено место за креплением двигателя.
Двигатель имеет две фазы, четыре вывода обмоток и полный шаг 1,8°. Управление выполняется через внешний драйвер с ограничением тока. На вал устанавливают отдельно подобранную шестерню, шкив или муфту — собственной передачи у этого мотора нет.
При выборе для печатающей головы важен не только компактный корпус: нагрузку, требуемую подачу и нагрев оценивают вместе с механизмом экструдера. Короткий мотор не является автоматической заменой любого более длинного NEMA 17.
Размер для оценки места за креплением двигателя.
Подбор шестерни, муфты или шкива под ваш механизм.
Масштаб подачи зависит от микрошагов и передачи.
Конструкция и основные размеры
| Обозначение в каталоге | HANPOSE 17HS4023S (17HS4223S) |
|---|---|
| Тип двигателя | Двухфазный биполярный шаговый, исполнение pancake |
| Типоразмер | NEMA 17 |

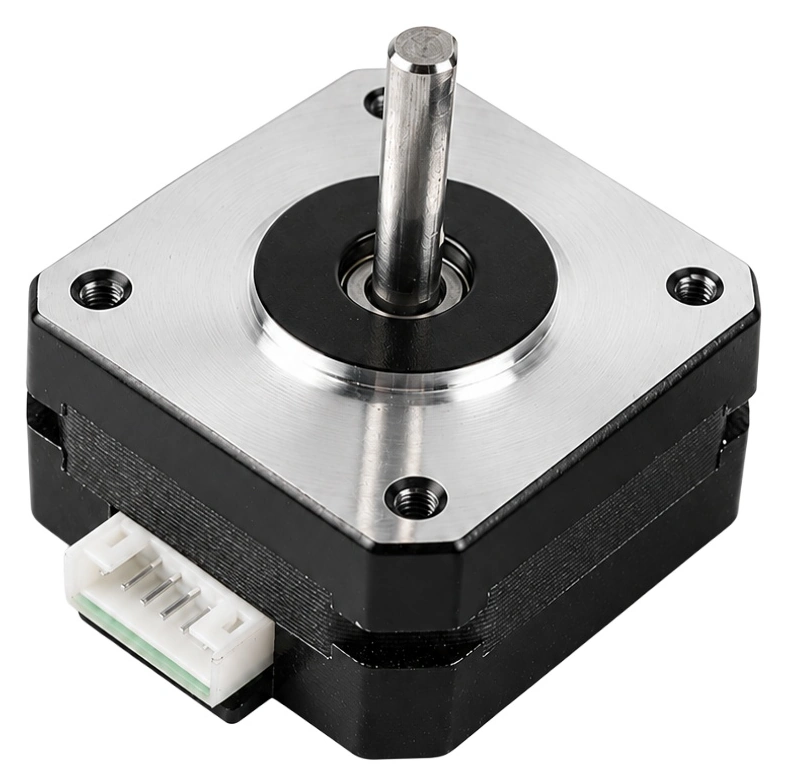

| Корпус | 42 × 42 × 23 мм без выступающего вала |
| Вал | Ø5 мм, с лыской для фиксации подходящей детали |
| Полный шаг | 1,8°; 200 полных шагов на оборот |
| Выводы обмоток | 4 провода; съёмное подключение через разъём |
| Управление | Внешний драйвер двухфазного шагового двигателя с ограничением тока |
Что даёт корпус длиной 23 мм

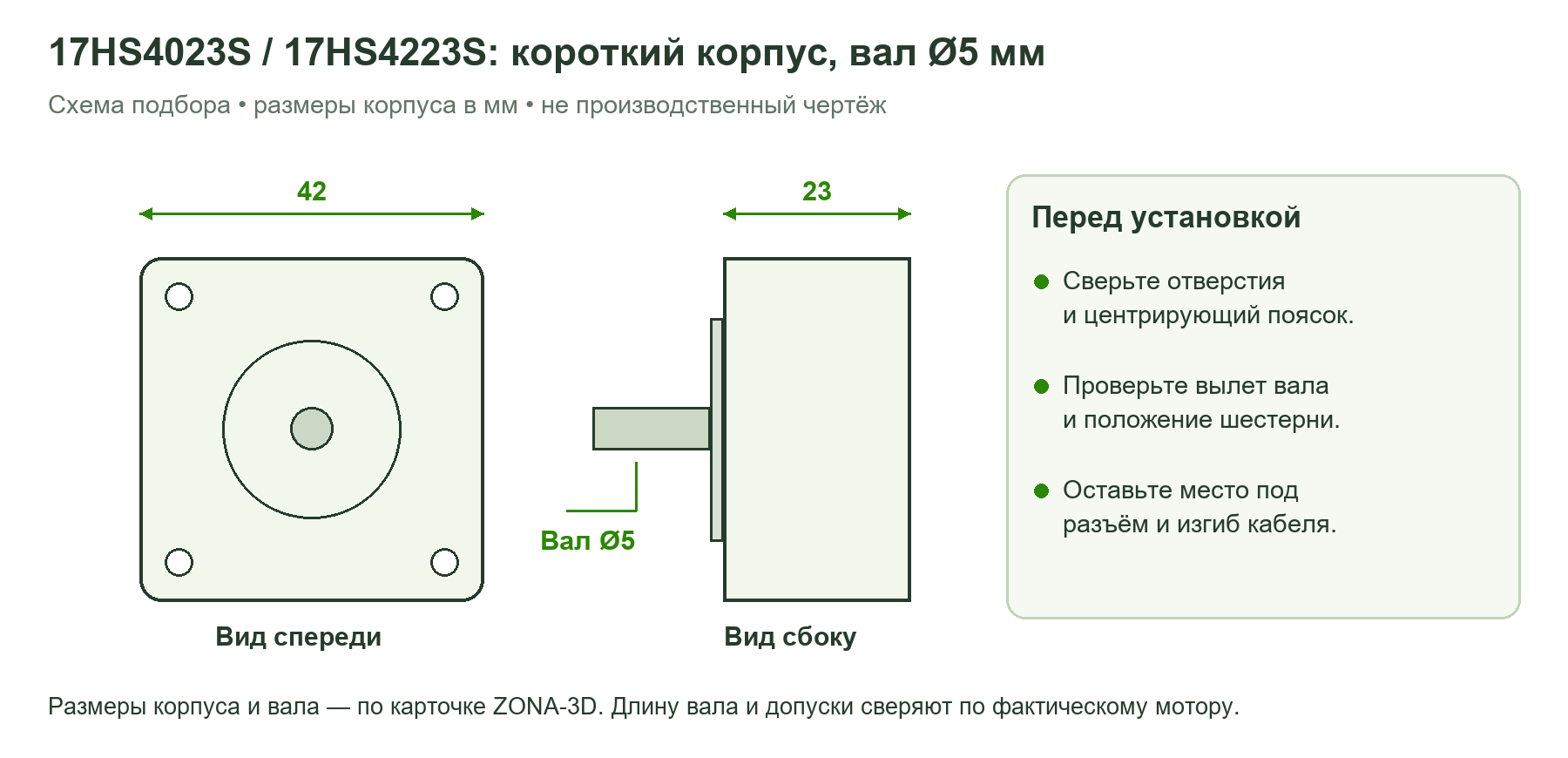

Небольшая длина позволяет разместить мотор ближе к корпусу устройства или освободить пространство позади экструдера. Но размер 23 мм не включает вал, установленную шестерню и необходимый изгиб кабеля. В тесной печатающей голове эти детали могут определять общий габарит сильнее, чем корпус.
Перед заменой сверьте отверстия, центрирующий поясок, длину выступающего вала и положение лыски. Шестерня должна попасть в рабочую плоскость передачи, а крепёжные винты — войти в резьбу на допустимую глубину. Совпадение надписи NEMA 17 подтверждает лишь класс габарита и не заменяет проверку всех посадочных размеров.
Выбор для экструдера и небольшого привода
В редукторном экструдере мотор работает вместе с понижающей передачей. Она меняет соотношение скорости и момента на подающем элементе, поэтому подходящую модель выбирают по требованиям всего механизма. Наличие посадки под Ø5 мм ещё не означает, что мотор обеспечит нужную подачу на любых скорости и ускорении.
Для прямой передачи особенно важно проверить доступный момент и нагрев в длительной работе. При росте сопротивления хотэнда, чрезмерном прижиме филамента или резких ретрактах компактный привод может пропускать шаги. Установка другого мотора не устраняет засор сопла, неверное зацепление или заедание механики.
Эта версия также может использоваться в лёгком позиционере или механизме дозирования, если соответствуют нагрузка, передача и режим работы. Конкретную модель принтера или экструдера следует проверять по её монтажной документации; универсальная совместимость с Titan, BMG или любой кареткой NEMA 17 не подразумевается.
Разъём и две обмотки

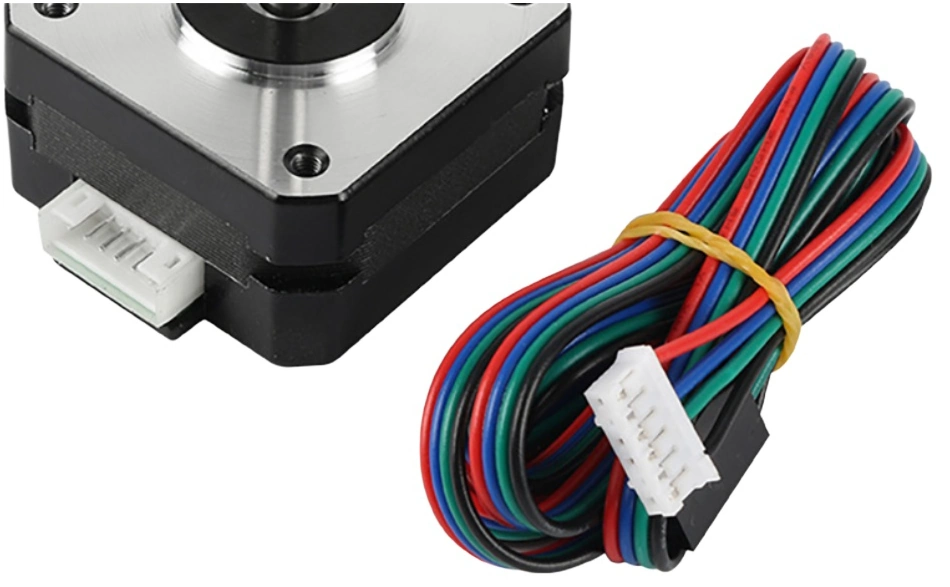

Соединительный кабель упрощает обслуживание, но форма разъёма не гарантирует совпадение контактов с вашей платой. Найдите две пары обмоток по схеме фактического кабеля или омметром на полностью отключённом двигателе. Одну пару подключают к фазе A, вторую — к фазе B.
Цвета проводов не назначают по фотографии другого мотора. Если двигатель вибрирует без нормального вращения, прежде всего проверьте пары и контакт в разъёме. Провода закрепляют с запасом на движение, чтобы усилие не передавалось на разъём двигателя.
Настройка драйвера и контроль нагрева
Ограничение фазного тока выбирают по паспорту поставляемого исполнения. У внешне похожих коротких NEMA 17 встречаются разные обмотки; ток другого 17HS или более длинного двигателя переносить нельзя. Согласуйте номинальный ток с обозначением настройки драйвера — RMS или пик — и учитывайте его собственное охлаждение.
Vref зависит от конкретной платы драйвера и её измерительных резисторов. Напряжение блока питания также выбирают по электронике привода: выводы мотора не соединяют напрямую с источником 12 или 24 В. За ограничение тока при работе отвечает драйвер.
Первую проверку выполняют с умеренным ускорением, затем под рабочей нагрузкой. Оценивайте температуру после длительной работы в реальных условиях: рядом с хотэндом и в закрытом корпусе охлаждение отличается от запуска на столе. Не отсоединяйте мотор при включённом драйвере.
Шаг и настройка перемещения
Полный оборот содержит 200 шагов. Например, режим 1/16 соответствует 3200 микрошаговым командам на оборот, а фактическая подача зависит от редуктора и диаметра подающего элемента. После замены мотора или передачи проверьте масштаб перемещения в прошивке и направление вращения.
Микрошаг помогает получить более плавное движение, но его деление не равно гарантированной точности позиционирования. На результат влияют нагрузка, ток, люфт и жёсткость узла. Для экструдера корректировку подачи проверяют на прогретом хотэнде с подходящим для материала режимом.
Материалы по настройке
Klipper: перемещение и передаточное отношение · Marlin: шаги на миллиметр
