MK3A 220 × 220 мм
12/24 В DC · толщина 3 мм · три силовые площадки
Алюминиевый нагревательный стол MK3A размером 220 × 220 × 3 мм предназначен для печатной платформы с питанием 12 или 24 В. Напряжение выбирается схемой подключения трёх контактных площадок. Плита подходит для индивидуальной сборки, в которой проводка, датчик температуры и покрытие подбираются под конкретный принтер.
Два режима питания с понятной таблицей подключения на самой плате.
Основа для индивидуальной платформы.
Выбор выполняется подключением.
Пайка проводов по номерной маркировке.
Основные параметры
| Размер | 220 × 220 × 3 мм |
|---|---|
| Основа | Алюминиевая |
| Питание | 12 или 24 В DC, согласно таблице на плате |
| Силовое подключение | Три площадки 1, 2 и 3 под пайку |
| Крепление | Четыре угловых отверстия |
| Температурный контроль | Отдельно установленный датчик с известной характеристикой |
| Печатное покрытие | Выбирается под способ крепления и рабочую температуру |
Габарит 220 × 220 мм относится к плите. Он не гарантирует такое же доступное поле печати: часть площади могут занимать крепления и зажимы, а ход сопла задаётся кинематикой принтера.

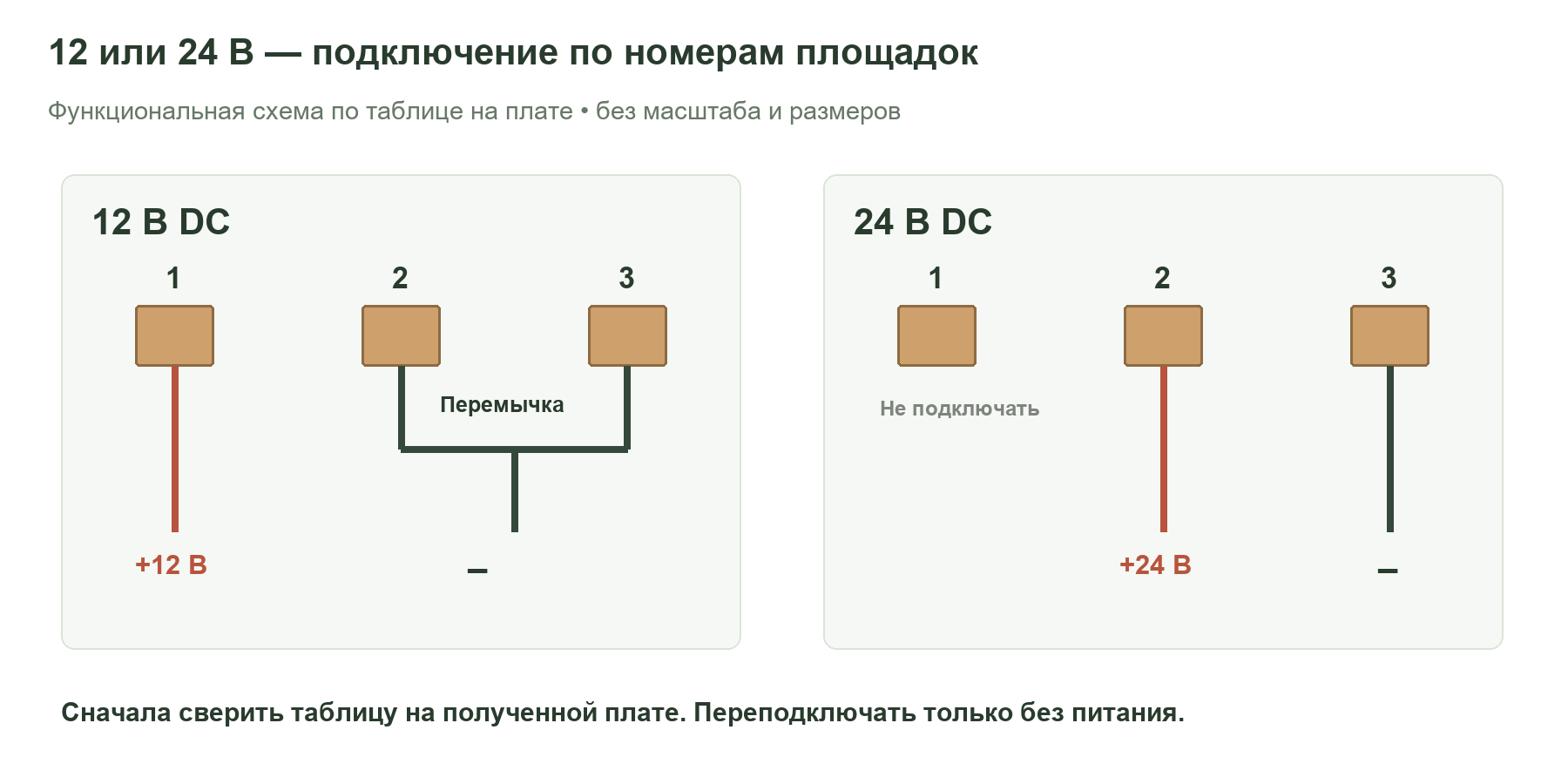

Подключение 12 и 24 В
| 12 В | Площадка 1 — «+»; площадки 2 и 3 соединяют и подключают к «−» |
|---|---|
| 24 В | Площадка 2 — «+»; площадка 3 — «−»; площадка 1 остаётся свободной |

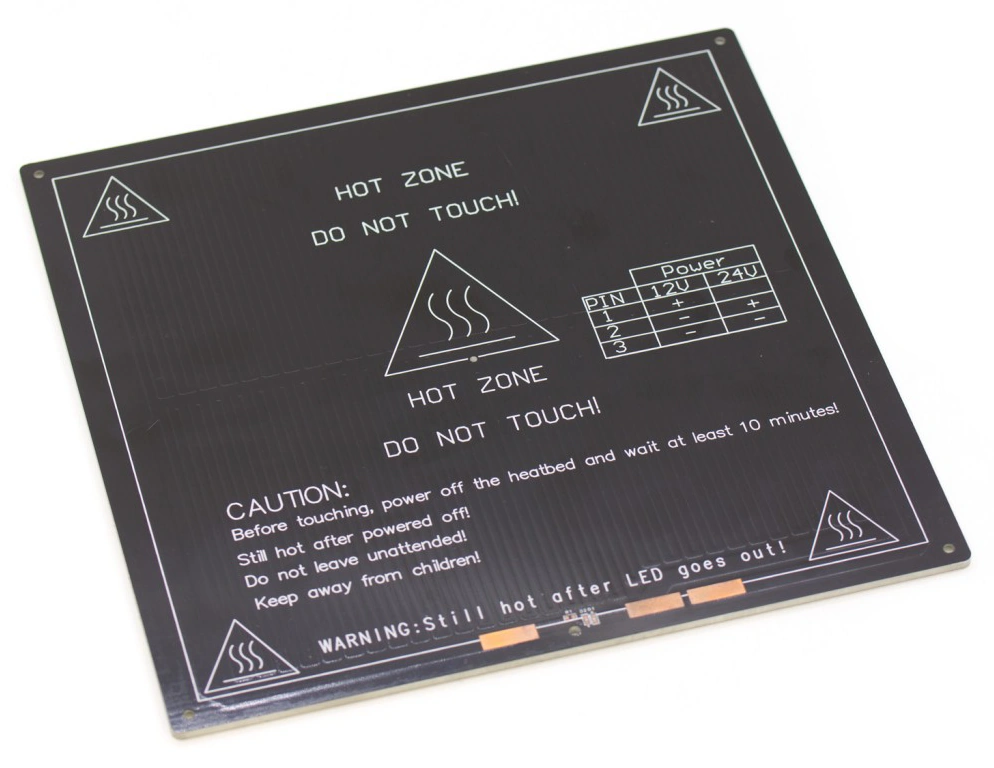

Эта таблица повторяет маркировку показанного исполнения. Перед пайкой сравните её с полученной платой. Ориентируйтесь на номера, а не на положение контактов слева или справа: при перевороте детали оно меняется. Соединение площадок 2 и 3 для 12 В выполняют непосредственно у стола, обеспечивая надёжный электрический контакт.
Нельзя подавать 24 В на соединение для 12 В. У резистивной нагрузки мощность связана с напряжением как P = U² / R: при неизменном сопротивлении удвоение напряжения увеличивает мощность в четыре раза. Регулирование температуры не исправляет ошибочный выбор силовой схемы.
Как подобрать силовую часть
Номинальная мощность этого экземпляра не подтверждена отдельным паспортом. Поэтому значения от платформ 214 мм, готовых 12-вольтовых комплектов или столов с шестиконтактным разъёмом сюда не переносят.
Перед подключением проверяют сопротивление выбранной цепи на обесточенном и отключённом от электроники столе. Для низких сопротивлений учитывают сопротивление измерительных щупов. Расчёт I = U / R помогает оценить нагрузку на источник питания, клеммы и силовой ключ; допустимый рабочий режим всё равно должен соответствовать данным конкретного изделия.
На подвижной платформе предусмотрите разгрузку натяжения кабеля. Изгиб провода не должен приходиться на место пайки. Силовой выход контроллера, предохранитель и проводка выбираются по фактическому току и условиям охлаждения. При необходимости используют подходящий внешний DC-модуль, а не случайный ключ с крупной цифрой тока в названии.
Монтаж и поверхность
Перед установкой сравните межосевые расстояния и форму отверстий с кареткой. Близкие габариты MK3 214 мм и MK3A 220 мм не доказывают совпадение крепления. Винты не должны изгибать плиту или выступать в область движения сопла.

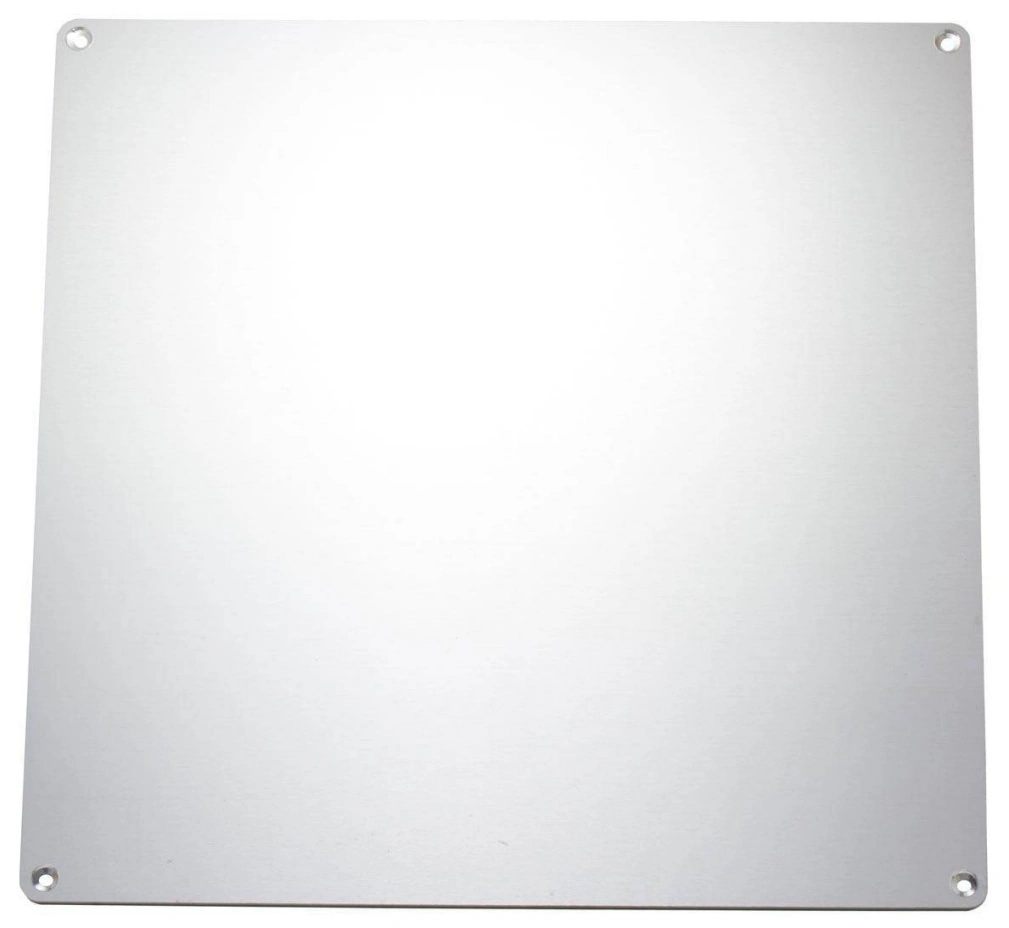

Серебристая сторона служит основанием под выбранную печатную поверхность. Стекло, гибкий лист и магнитная подложка требуют подходящего размера и температурного режима. Сама алюминиевая плита не удерживает стальной лист как магнит.
После смены покрытия проверьте зазор сопла и регулировку стола. Высота поверхности и её тепловая инерция меняются, поэтому прежняя сетка компенсации и настройка нагревателя могут требовать обновления.
Датчик и первый запуск
Термодатчик закрепляют в хорошем тепловом контакте с платформой и подключают к измерительному входу контроллера отдельно от силовых площадок. Выбор таблицы прошивки зависит от реального датчика; B3950 нельзя считать встроенным свойством стола.
- Без питания проверьте напряжение, выбранные контакты, пайку и изоляцию.
- Проверьте показание холодного датчика: оно должно соответствовать температуре помещения.
- Выполните умеренный пробный нагрев, затем убедитесь, что команда выключения прекращает нагрев.
- Настройте регулирование с установленным покрытием и проверьте первый слой.
Порядок проверки и PID-настройки приведён в документации Klipper. В поставку не следует автоматически включать провода, термодатчик, крепёж и поверхность для печати: галерея показывает отдельную плиту с открытыми площадками.
