Круглый MK3 220 × 3 мм
Алюминиевая основа • круглое исполнение • 12 В
Круглый алюминиевый нагревательный стол MK3 диаметром 220 мм и толщиной 3 мм — основа подогреваемой платформы для дельта-принтера или другой конструкции с круглым столом. На показанном исполнении указано питание 12 В.
Нагревательные дорожки расположены на обратной стороне жёсткой основы. При подборе важны диаметр, расположение креплений и соответствие силового выхода напряжению стола; одного обозначения MK3 для замены недостаточно.
Наружный диаметр 220 мм для подбора к круглой платформе.
Алюминиевая площадка номинальной толщиной 3 мм.
Совместимость креплений, силовой цепи и датчика проверяют отдельно.

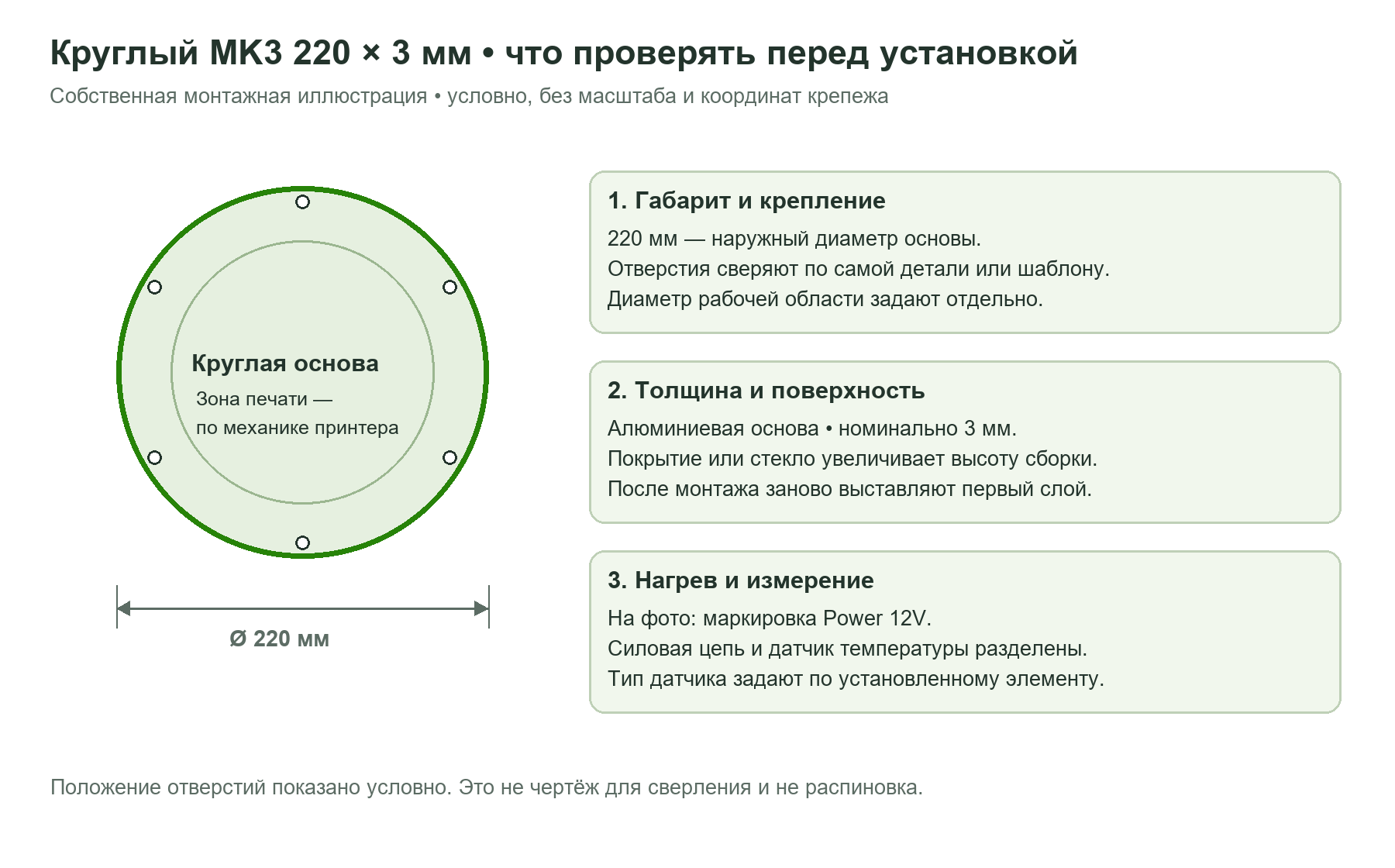

Геометрия круглой платформы
Размер 220 мм относится к наружному диаметру детали. Доступная область печати зависит от хода сопла, размеров верхней поверхности и размещения фиксаторов. Например, край стекла или пружинной пластины должен оставлять место крепежу: задавать в слайсере весь внешний диаметр без проверки механики не следует.

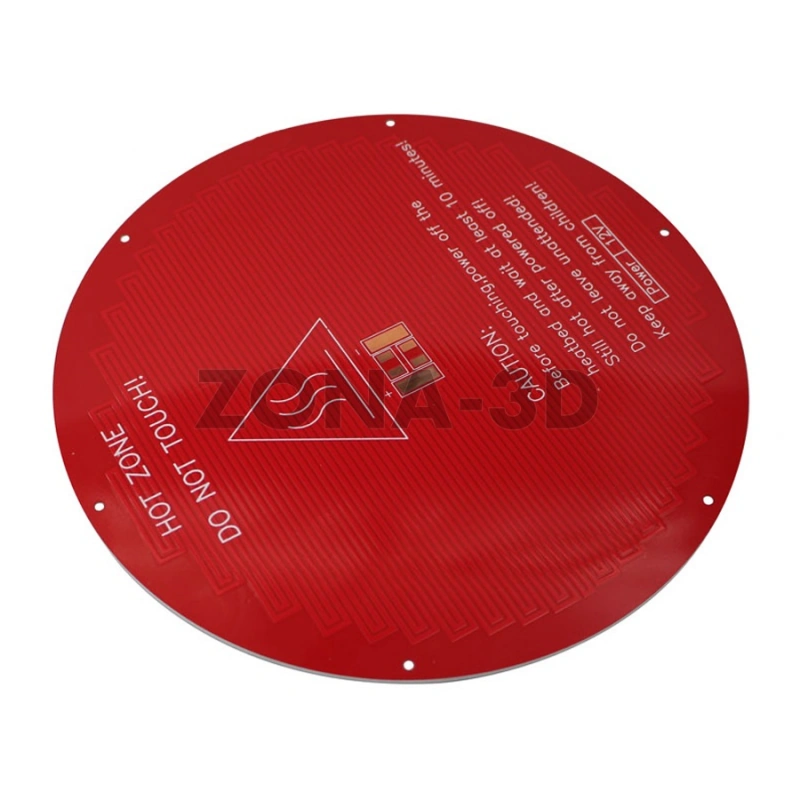

На фотографии видны шесть отверстий по периметру. Сопоставьте их с основанием принтера, не стягивая несовпадающие отверстия усилием. Площадка должна опираться без перекоса; затяжкой нельзя исправить деформацию опор. Алюминиевая основа придаёт детали жёсткость, но сама по себе не гарантирует измеренную плоскостность всей сборки.
Подключение исполнения на 12 В
Ориентируйтесь на надпись Power 12V на этой плате. Она не означает автоматическую совместимость с 24 В. Для нагревателя с неизменным сопротивлением удвоение напряжения увеличивает расчётную мощность в четыре раза; ограничение температуры в прошивке не делает такое подключение штатным.
До сборки определяют сопротивление нагревательной цепи, учитывая сопротивление измерительных проводов. Оценки I = U / R и P = U² / R помогают проверить нагрузку на источник питания, ключ и проводку. Это расчёт для измеренного сопротивления, а не заявленная мощность товара. Номиналы блока питания и выхода контроллера выбирают с учётом остальных потребителей принтера.
Стол подключают к рассчитанному на эту нагрузку выходу постоянного тока. Если нужен отдельный силовой модуль, он должен коммутировать DC-нагрузку и согласовываться с управляющим выходом платы. Силовые контакты изолируют, а кабель закрепляют так, чтобы движение механики и натяжение не передавались на пайку.
Датчик и верхняя поверхность
Нагревательные дорожки создают тепло, а датчик сообщает контроллеру температуру. Это разные цепи. Перед установкой проверьте, какой датчик предусмотрен в вашей сборке и как он закреплён у нагревателя. Наличие термистора, его номинал и готовый кабель не следует определять только по названию MK3.
В прошивке указывают тип фактически установленного датчика. Подмена его произвольным «NTC 100K» может дать правдоподобное, но ошибочное показание. До включения нагрева температура должна быть близка к комнатной и меняться при аккуратном подогреве области датчика.
Для печати выбирают совместимое покрытие или отдельную рабочую поверхность. Её толщина, способ крепления и температурный предел входят в требования ко всему столу. После смены покрытия заново выставляют зазор сопла: прежний Z-offset уже может не соответствовать высоте сборки.
Проверка после монтажа
Первый прогрев проводят под наблюдением, начиная с умеренной температуры. Проверяют рост показаний, отсутствие локального нагрева контактов и прекращение нагрева по команде. В контроллере должны быть включены проверки обрыва датчика и ненормального прогрева.
Регулятор настраивают уже с установленной рабочей поверхностью и теплоизоляцией, если она используется. После достижения заданного значения дают поверхности стабилизироваться: датчик у нагревателя и верхний слой могут прогреваться с разной скоростью. Для первого слоя затем выполняют выравнивание или строят сетку стола в его рабочем состоянии.
Параметры для подбора
| Тип | Круглый нагревательный стол MK3, алюминиевая основа |
|---|---|
| Наружный диаметр | 220 мм |
| Номинальная толщина | 3 мм |
| Питание показанного исполнения | 12 В DC — по маркировке на фото |
| Крепление | Шесть отверстий по периметру; координаты сверяют по детали |
| Мощность, датчик, кабель | Уточняются по конкретному исполнению; паспортные значения не подменяют расчётом |
Техническая справка по проверке датчика и нагрева: первичный запуск в Klipper.
