Силиконовый нагреватель 200 × 200 мм
220 В AC · 250 Вт · установка под плитой

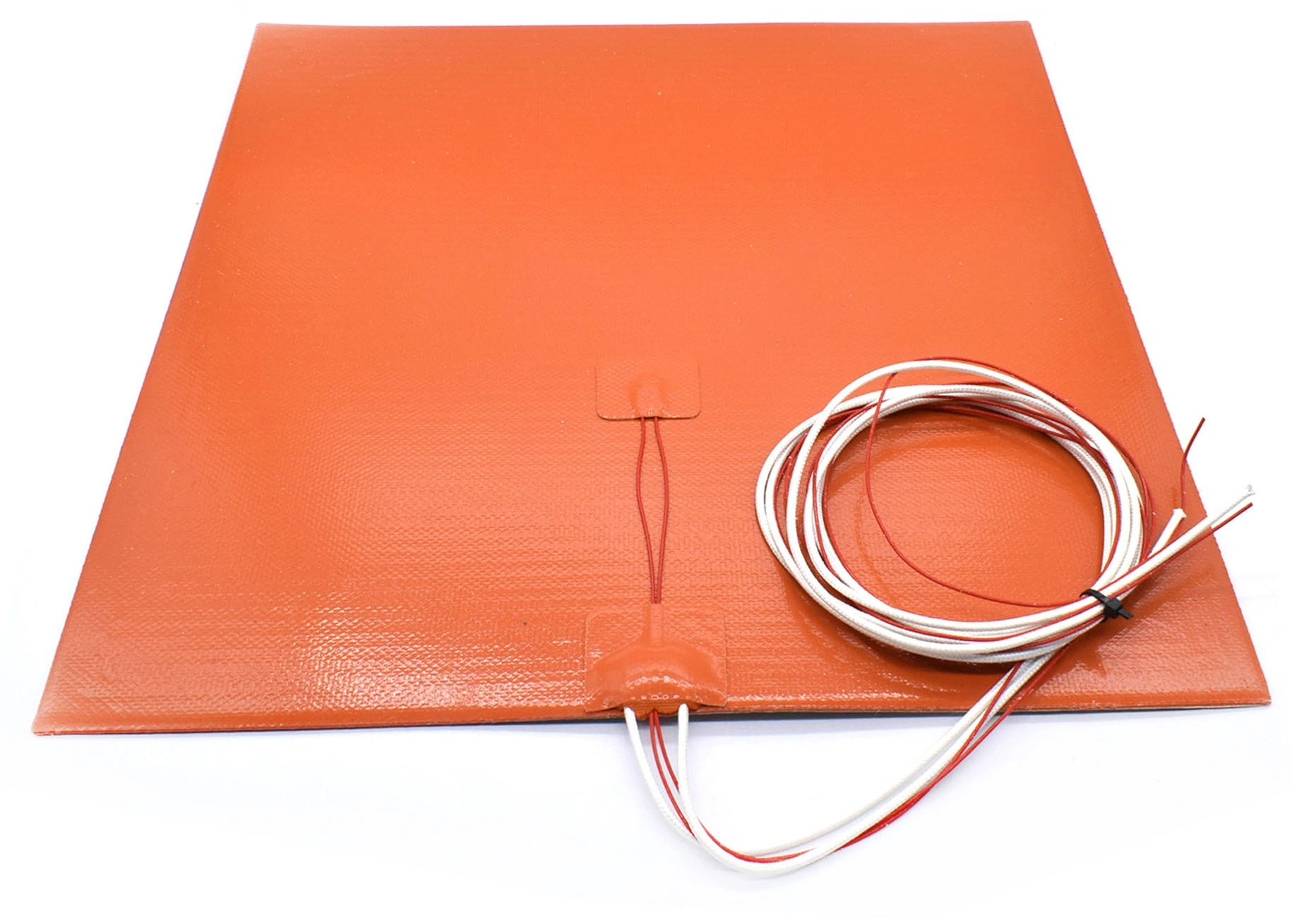

Силиконовый нагреватель 200 × 200 мм, 220 В, 250 Вт подходит для создания подогреваемой платформы компактного 3D-принтера. Его устанавливают под жёсткую плиту, которая передаёт тепло к печатной поверхности. Нагрев регулируется по датчику температуры через отдельное реле для переменного тока; металлическая плита требует защитного заземления.
Проверьте свободное место под плитой.
Расчётная нагрузка около 1,14 А при 220 В.
Настройка выполняется для собранного стола.
Для платформы малого формата
Мат 200 × 200 мм используют как источник тепла под алюминиевой плитой подходящего размера. Сверху плиты размещают выбранное печатное покрытие. Сам нагреватель не определяет ровность стола, адгезию или доступную область перемещения сопла — эти свойства задаёт весь узел.
Проверьте расстояние до винтов, пружин и каретки. У принтера с рабочей зоной 200 × 200 мм нижняя сторона стола может иметь другой размер и занятые участки. Нужна свободная площадь под мат и его вывод, а не только совпадающее число в названии принтера.
Номиналы и выбор размера
| Форма и размер по карточке | 200 × 200 мм |
|---|---|
| Номинальное питание | 220 В переменного тока |
| Номинальная мощность | 250 Вт при 220 В |
| Расчётный рабочий ток | 1,14 А по I = P / U |
| Назначение | Нагрев жёсткой теплораспределяющей плиты снизу |
| Управление | Внешний регулятор и SSR с силовым выходом для AC |
| Датчик температуры | Тип и характеристику установленного датчика проверяют перед настройкой |

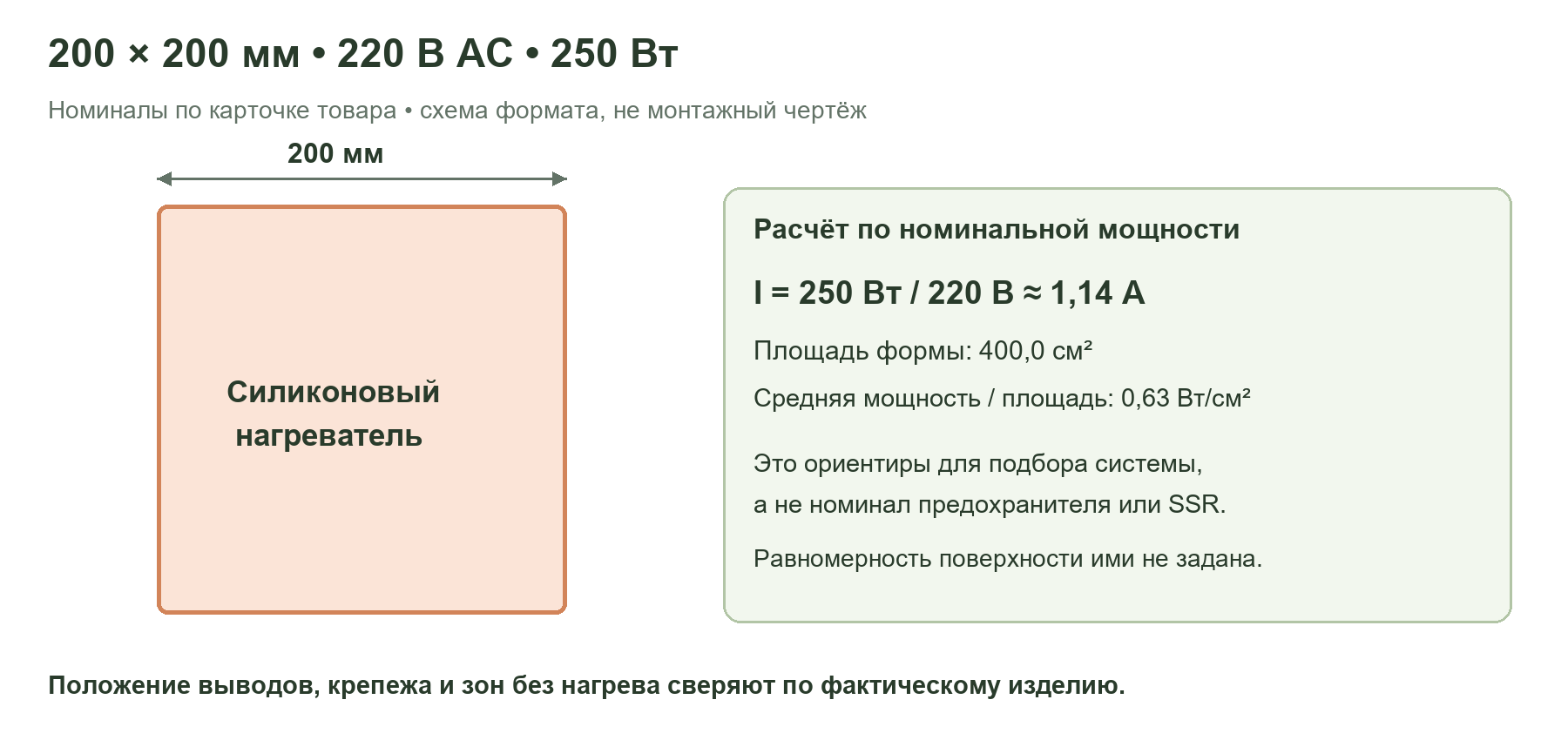

Номинальные 250 Вт при 220 В дают расчётный ток около 1,14 А. Геометрическая площадь мата — 400 см², отношение мощности к ней — около 0,63 Вт/см². Эти числа помогают оценить нагрузку и сравнить варианты одинакового размера; они не задают точность поддержания температуры.
Для небольшой платформы важно не только количество ватт, но и масса плиты. Толстая плита дольше прогревается, а тонкая быстрее реагирует на изменение мощности. Время до печати также включает стабилизацию верхнего покрытия, которое нагревается позже нижней стороны.
Крепление и выход кабеля
Нагреватель устанавливают на чистую, сухую и плоскую сторону металлической плиты. Если поставляемое исполнение имеет самоклеящуюся поверхность, соблюдают требования именно этого слоя: подготовку, давление при монтаже и время выдержки. Общая фотография подложки с логотипом не подтверждает марку клея в каждой поставке.
Полный контакт с плитой уменьшает локальный перегрев оболочки. Не проверяйте мат длительным нагревом в свободном воздухе и не складывайте его для подгонки. Резать или сверлить нагреватель под крепёж нельзя: расположение внутреннего проводника не видно снаружи.
У стола, двигающегося по Y, нагрузку от кабеля принимает отдельное крепление. Оставляют запас на полный ход, исключают зацепление за раму и резкий изгиб у силиконового ввода. Теплоизоляция снизу должна быть совместима с рабочей температурой и не закрывать узел так, чтобы проводка перегревалась.
Силовое питание и независимая защита
Нужен SSR с выходом для переменного тока и входом, совместимым с контроллером. Для резистивного нагрева обычно применяют вариант с включением при переходе через ноль. Допустимый ток выбирают по паспорту SSR с учётом радиатора, температуры отсека и нагрузки; цифра на корпусе без условий охлаждения недостаточна. Сетевой нагреватель нельзя подключать к обычному выходу BED на 12/24 В.
В силовой части предусматривают отключение сети, защиту от сверхтока и УЗО. Алюминиевую плиту и доступные металлические части соединяют с защитным проводником PE. PE не проводят через SSR, выключатель нагрева или термопредохранитель.
Независимый термоограничитель либо термопредохранитель должен контролировать нагрев плиты и отключать силовую цепь при перегреве. Температуру срабатывания и допустимые ток/напряжение выбирают для всей сборки. SSR может отказать во включённом состоянии: программная команда «выключить» и обычный токовый предохранитель не заменяют такую термозащиту. Работы с сетевой частью выполняют при снятом напряжении; её сборка требует квалификации для работы с 220 В.
Датчик температуры и настройка регулятора
Перед настройкой подтвердите тип и температурную характеристику датчика в поставляемом исполнении. На общем фото есть отдельная пара тонких выводов, однако их вид не определяет назначение и параметры. Даже сопротивление 100 кОм без температурной характеристики не даёт готовую настройку прошивки.
Датчик подключают к измерительному входу стола, отдельно от силовых проводов. Для термистора важны не только сопротивление при комнатной температуре, но и температурная характеристика. Нельзя выбирать NTC 100K или B=3950 только по цвету проводов либо общему фото.
После проверки датчика и защит настраивают регулятор под собранную плиту, покрытие и теплоизоляцию. В Klipper проверяют sensor_type, пределы температуры, мощность и период управления SSR; в Marlin используют настройки нагрева стола и предусмотренную сборкой процедуру PID. Чужие PID-коэффициенты и универсальная частота PWM здесь не подходят.
Перед первым рабочим прогревом
Проверьте размер и маркировку фактического нагревателя, состояние оболочки и выводов, соответствие сетевой защиты, непрерывность PE и готовность независимой термозащиты. Корпуса соединений должны закрывать сетевые контакты, а кабель — свободно проходить весь рабочий ход без натяжения и трения.
До команды нагрева показания датчика должны соответствовать реальной температуре. Пробный цикл выполняют под наблюдением: проверяют рост температуры, отключение мощности и отсутствие локального перегрева. Верхний рабочий предел задаёт самый чувствительный элемент сборки — нагреватель, клей, магнитное покрытие, изоляция или проводка. Рабочую температуру выбирают по документации фактического исполнения, а не только по термостойкости силиконовой оболочки.
Документация по подключению и настройке
Заземление и защита сетевого стола · Условия применения SSR · Настройка heater_bed в Klipper · PID-настройка в Marlin. Руководства описывают построение системы; они не определяют производителя и параметры этого нагревателя.
