Нагревательный стол 310 × 310 мм
24 В DC · заявлено 220 Вт · толщина 3 мм
Алюминиевый нагревательный стол 310 × 310 × 3 мм предназначен для установки в принтер с 24-вольтовым питанием стола. Заявленная мощность этого исполнения — 220 Вт. Крупная плита служит основанием под выбранное печатное покрытие; при замене платформы формата CR-10 нужно отдельно сверить крепление, электрическую нагрузку и подключение датчика температуры.
Для замены крупного стола с проверкой механики и питания.
Основание под выбранное покрытие.
Требует проверки штатной системы.

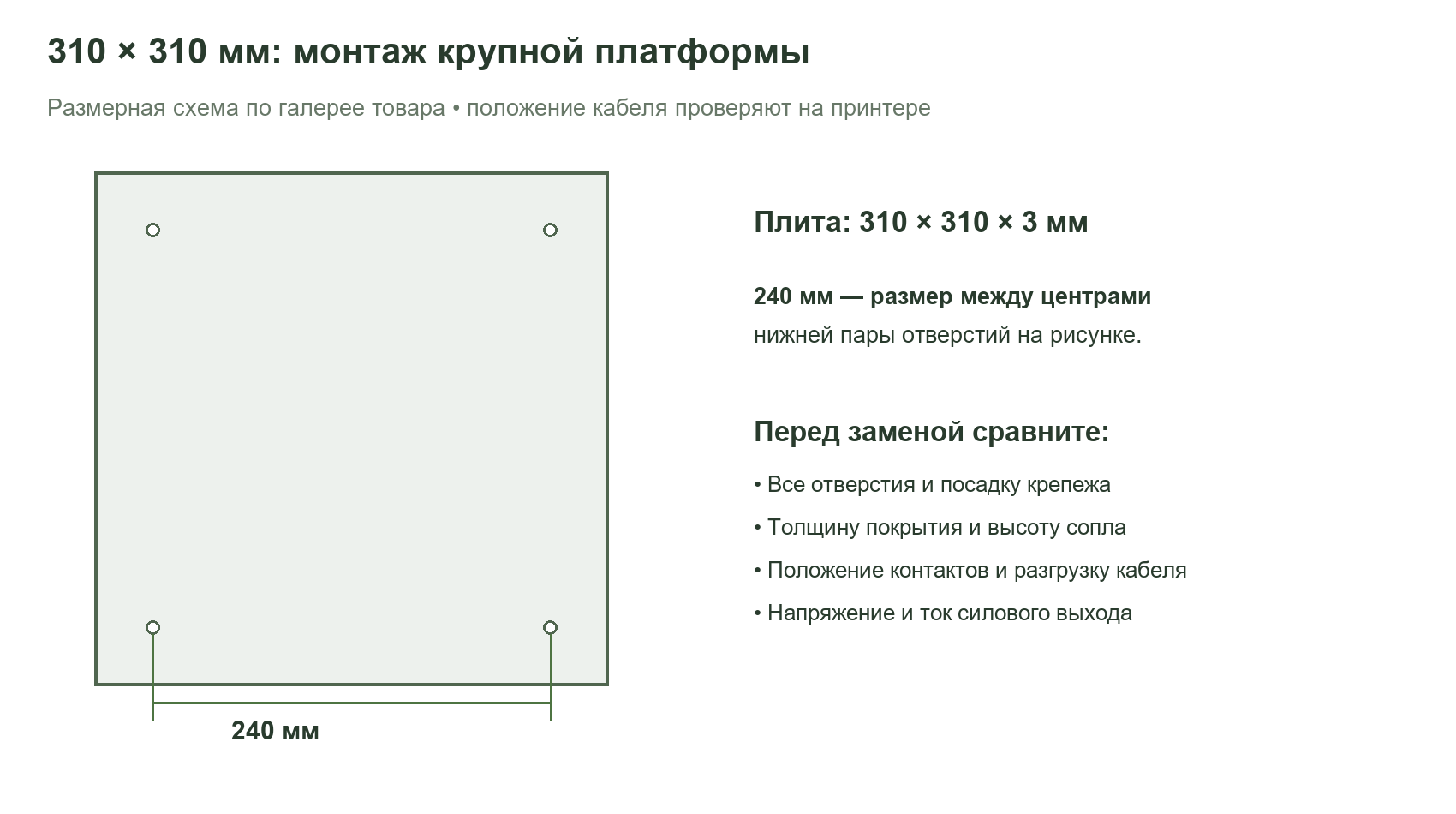

Размер нижней пары по чертежу.
Основные параметры
| Габариты | 310 × 310 × 3 мм |
|---|---|
| Напряжение | 24 В DC |
| Мощность по карточке | 220 Вт |
| Расчётный ток при заявленной мощности | 220 / 24 = 9,2 А |
| Крепление | Четыре отверстия; нижний межосевой размер 240 мм по рисунку |
| Контакты | Открытые площадки на краю плиты |

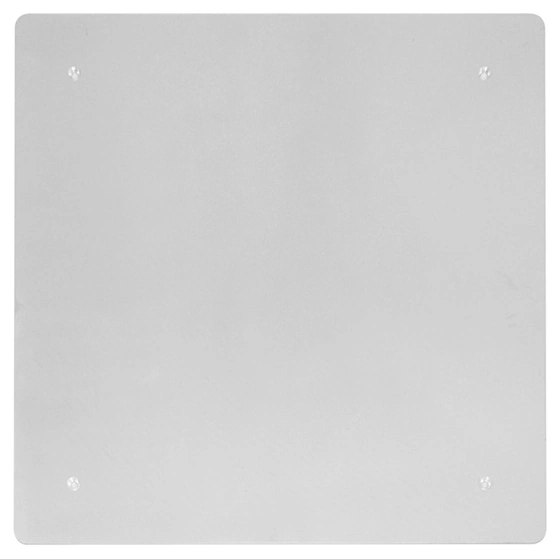

| Поверхность | Алюминиевая основа под подходящее печатное покрытие |
Ток 9,2 А — расчёт по номиналу, а не результат измерения экземпляра. Штатный блок питания и силовой выход проверяют с учётом одновременной работы хотэнда, двигателей и остальных потребителей.
Размеры и установка
310 × 310 мм — внешний размер детали. Доступная область определяется ходом сопла, расположением зажимов и настройками принтера. Замена плиты сама по себе не увеличивает поле печати.
Не притягивайте стол к несовпадающим отверстиям усилием винтов: это может изогнуть платформу. Сначала сравните крепёжную сетку, опоры, толщину и сторону вывода проводов. На подвижной оси Y предусмотрите свободную петлю кабеля и разгрузку пайки, чтобы проводка не тянула площадки при каждом перемещении.
Почему важно проверить именно 24 В
Внешне похожие платформы для семейства CR-10 встречаются с различным питанием. Эта карточка относится к версии 24 В; название принтера не доказывает совпадение напряжения его штатного стола. До подключения проверьте маркировку источника и конкретного нагревателя.
Для одного и того же резистивного нагревателя мощность связана с напряжением как P = U² / R. Повышать напряжение без проверки версии нельзя. Провод, клеммы и силовой ключ выбирают по фактическому току и условиям охлаждения; внешний DC-модуль нужен, если штатный выход не выдерживает выбранную нагрузку.
Силовые контакты и цепь термодатчика выполняют разные функции. Датчик подключается к измерительному входу контроллера, а не к выходу питания стола. Тип датчика и соответствующую таблицу прошивки проверяют отдельно; универсальную настройку B3950 для этой плиты принимать нельзя.
Покрытие и регулировка
Стекло или гибкий лист выбирают по габариту и способу крепления. Добавление покрытия меняет высоту поверхности и её тепловую инерцию. После замены проверьте положение сопла, регулировку стола и сетку компенсации, если она используется.
Крепления не должны заходить на траекторию сопла. Показание датчика относится к месту его установки: оно не является гарантией одинаковой температуры по всей верхней поверхности.

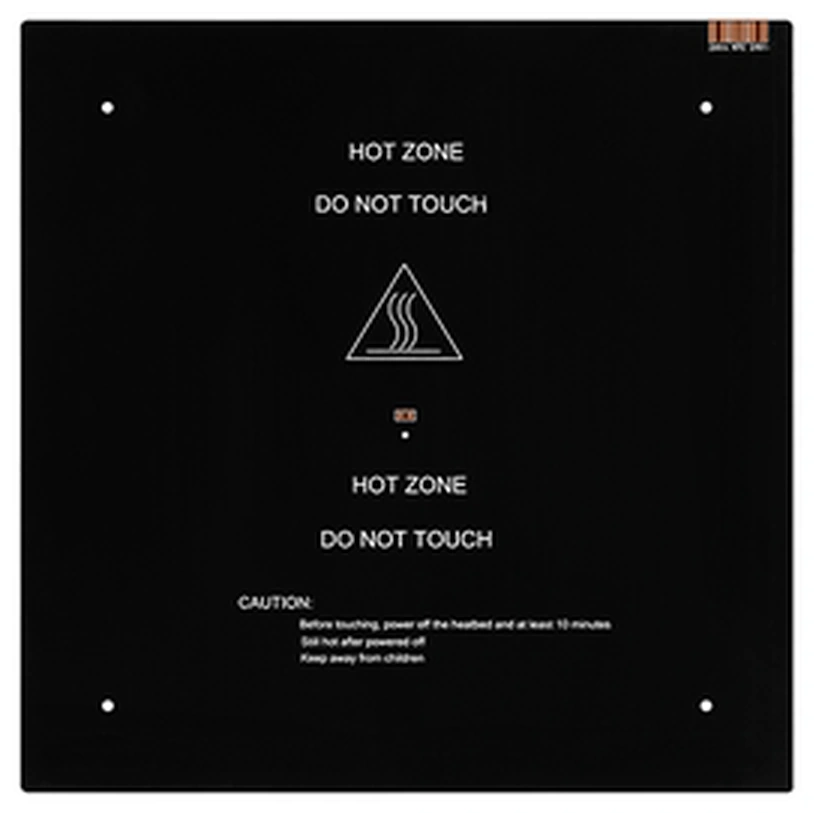

Галерея этого исполнения показывает открытые контакты. Кабель, термодатчик, стекло и магнитное основание не следует считать включёнными в поставку без отдельного указания.
Первый запуск
- Без питания проверьте пайку, изоляцию, полярность и крепление проводов.
- Убедитесь, что холодный датчик показывает температуру помещения.
- Задайте пробный нагрев и проследите за ростом показаний. Выключите команду и проверьте, что нагрев прекращается.
- Настройте регулирование с установленным покрытием, затем проверьте первый слой.
При ошибках температуры сначала устраняют причину, сохраняя защиту от нештатного нагрева. Последовательность проверки и настройка PID доступны в официальной документации Klipper. Максимальную рабочую температуру выбирают по данным нагревателя, датчика и покрытия, а не по внешнему размеру стола.
