Силиконовый нагреватель 120 × 120 мм
220 В AC · 200 Вт · квадрат 120 мм
Силиконовый нагреватель 120 × 120 мм, 220 В, 200 Вт предназначен для компактной нагреваемой платформы 3D-принтера. Мат крепят под металлической плитой и используют с датчиком температуры и внешним регулятором. При небольшой площади мощность 200 Вт требует хорошего теплового контакта, корректной настройки управления и независимой защиты стола от перегрева.
Для компактного узла с подходящей плитой.
Расчётный ток около 0,91 А при 220 В.
Плотное прилегание и настроенное управление.
Небольшой мат с мощностью 200 Вт
Квадрат 120 × 120 мм подходит для проектирования небольшого стола, когда под плитой ограничено место. Жёсткая плита формирует плоскость и распределяет тепло к печатной поверхности; силиконовый мат выполняет функцию нагрева.
Совместимость проверяют по всей нижней стороне: расстояниям до креплений, опорам, кабельному вводу и доступу к защитному заземлению. Одинаковый габарит платформы не означает одинаковую схему крепежа. У мата нельзя делать собственные отверстия или вырезы.
Номиналы и выбор размера
| Форма и размер по карточке | 120 × 120 мм |
|---|---|
| Номинальное питание | 220 В переменного тока |
| Номинальная мощность | 200 Вт при 220 В |
| Расчётный рабочий ток | 0,91 А по I = P / U |
| Назначение | Нагрев жёсткой теплораспределяющей плиты снизу |
| Управление | Внешний регулятор и SSR с силовым выходом для AC |
| Датчик температуры | Тип и характеристику установленного датчика проверяют перед настройкой |

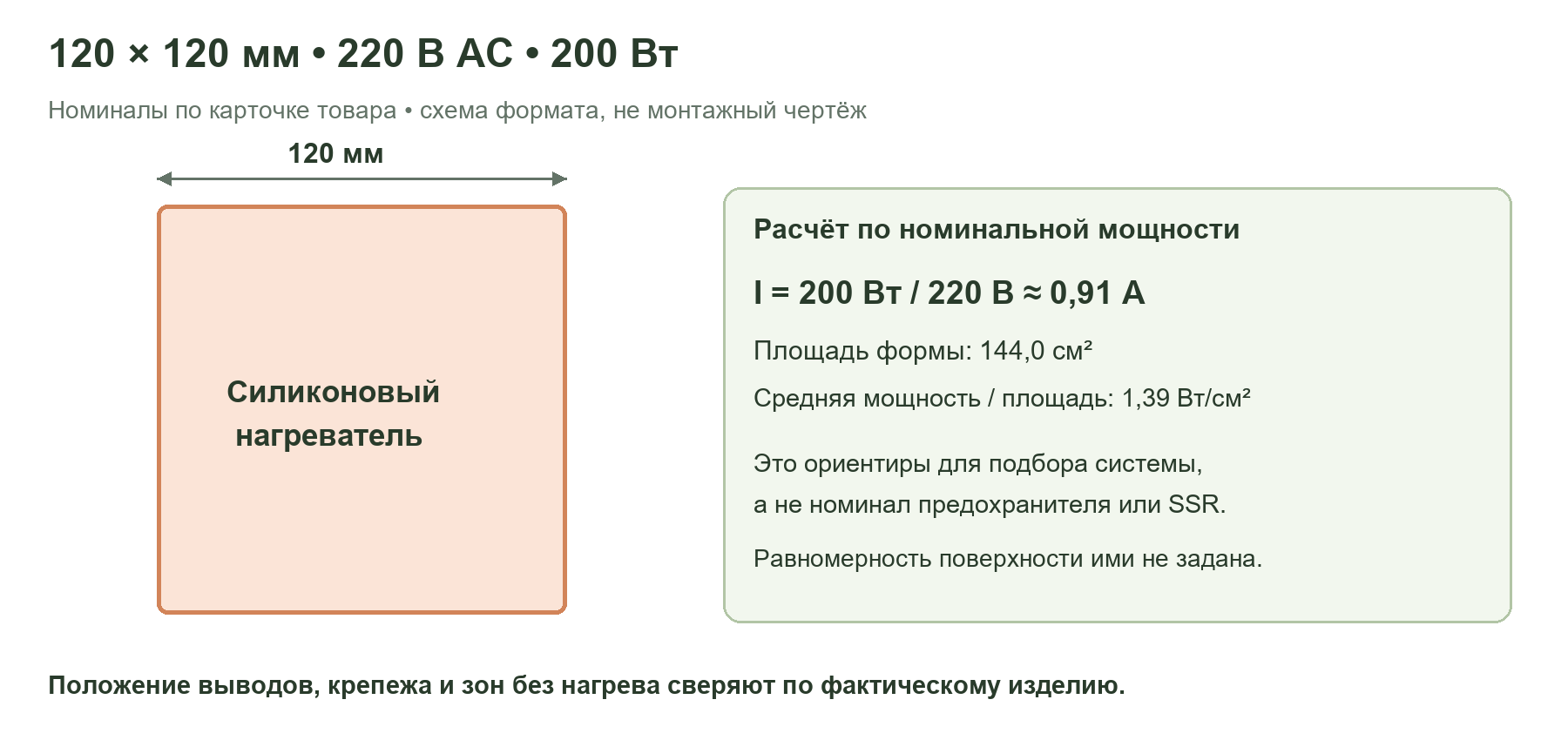

Габаритная площадь составляет 144 см². Отношение 200 Вт к этой площади — около 1,39 Вт/см²; расчётный ток при 220 В — 0,91 А. Мощность сосредоточена на небольшой платформе, поэтому важны теплоотвод в плиту и реакция регулятора. Равномерность нагревательного контура этим расчётом не подтверждается.
Если в настройках контроллера ограничивают среднюю мощность, ток во время включённого импульса не уменьшается в той же пропорции. Проводку, SSR и защиту подбирают под электрический режим нагревателя, а не только под процент мощности в интерфейсе. Универсальное значение ограничения без характеристик плиты здесь не задаётся.
Монтаж без локального перегрева
Мат должен плотно прилегать к подготовленной металлической поверхности. Воздушные карманы, складки и отслоившиеся участки мешают передаче тепла в плиту и могут перегреваться. Для фиксации используют способ, подходящий фактическому исполнению и рабочей температуре; обычная бытовая двусторонняя лента не заменяет материал для нагревательного узла.
Не включайте свободно лежащий или сложенный мат для длительной проверки. Контакт с плитой и положение датчика должны быть готовы до рабочего прогрева. Проверяют также пределы печатного покрытия и клеевого слоя: допустимая температура силикона не задаёт режим всей платформы.
Кабель фиксируют с разгрузкой у выхода из оболочки и запасом на движение стола. В компактной машине рядом часто находятся пластиковые детали, ремни и электроника — их расположение учитывают при выборе изоляции и трассы проводов.

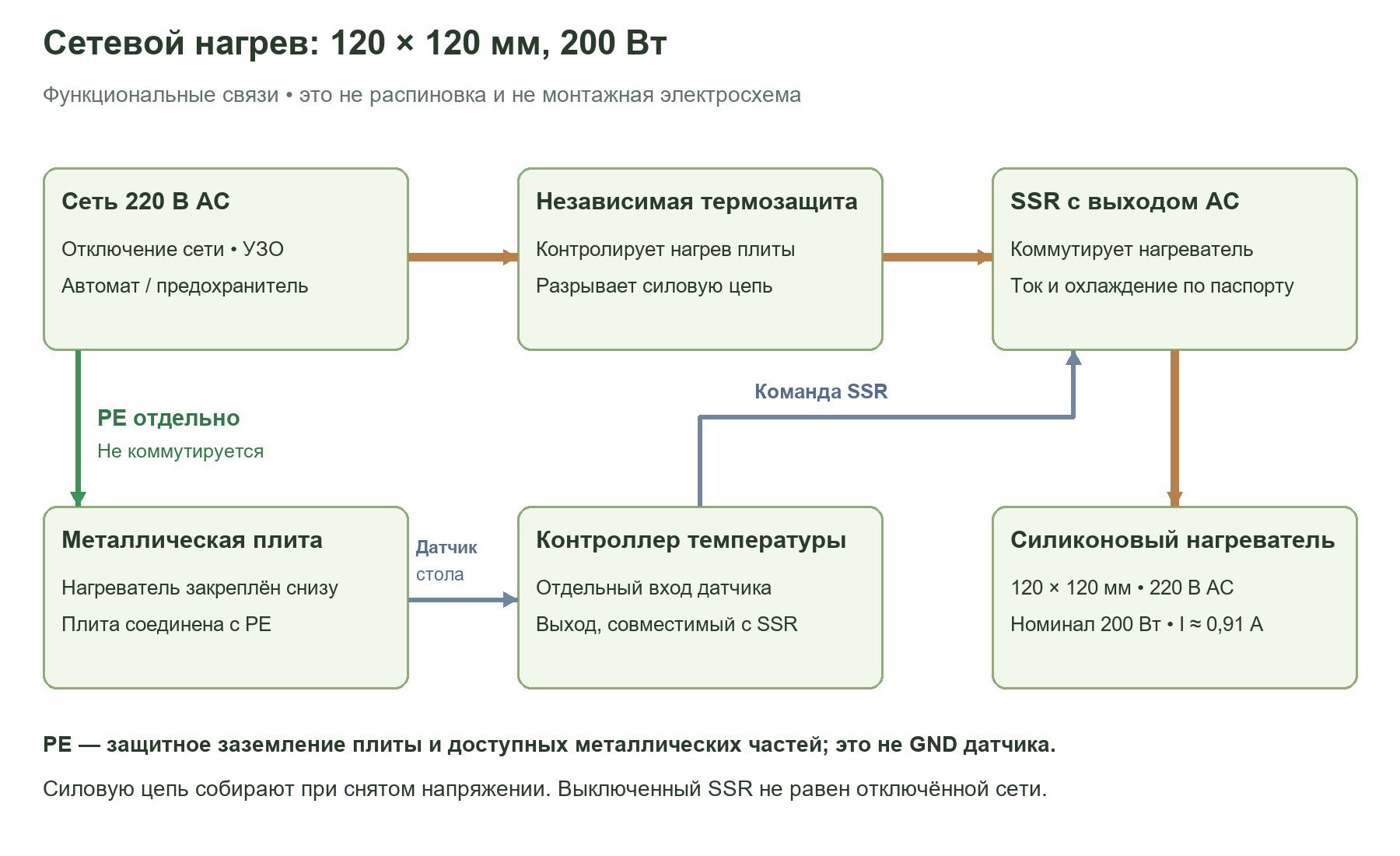

Силовое питание и независимая защита
Нужен SSR с выходом для переменного тока и входом, совместимым с контроллером. Для резистивного нагрева обычно применяют вариант с включением при переходе через ноль. Допустимый ток выбирают по паспорту SSR с учётом радиатора, температуры отсека и нагрузки; цифра на корпусе без условий охлаждения недостаточна. Сетевой нагреватель нельзя подключать к обычному выходу BED на 12/24 В.
В силовой части предусматривают отключение сети, защиту от сверхтока и УЗО. Алюминиевую плиту и доступные металлические части соединяют с защитным проводником PE. PE не проводят через SSR, выключатель нагрева или термопредохранитель.
Независимый термоограничитель либо термопредохранитель должен контролировать нагрев плиты и отключать силовую цепь при перегреве. Температуру срабатывания и допустимые ток/напряжение выбирают для всей сборки. SSR может отказать во включённом состоянии: программная команда «выключить» и обычный токовый предохранитель не заменяют такую термозащиту. Работы с сетевой частью выполняют при снятом напряжении; её сборка требует квалификации для работы с 220 В.
Датчик температуры и настройка регулятора

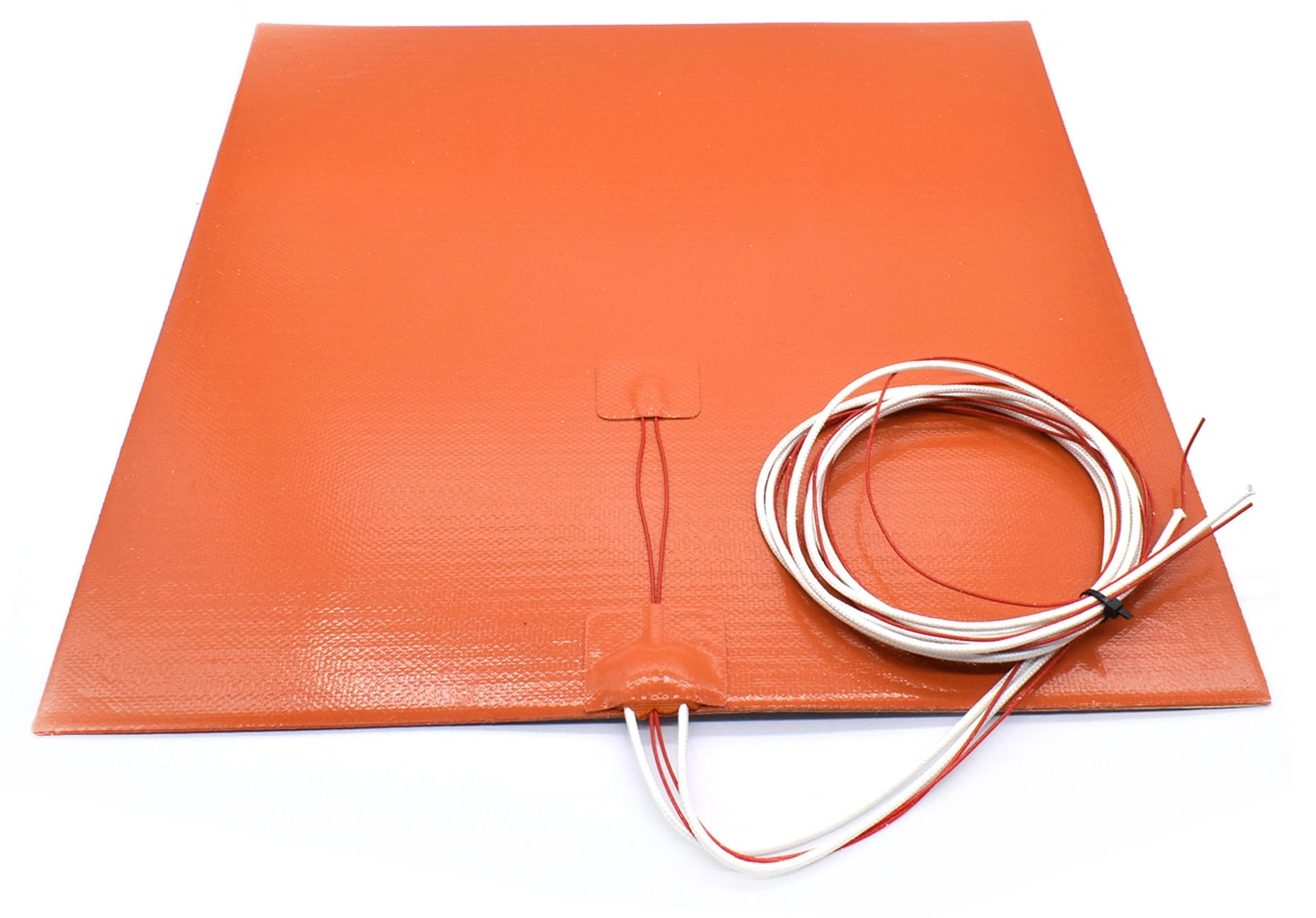

До монтажа определяют датчик и его место установки. На общем снимке есть более тонкие выводы, но их количество не подтверждает NTC 100K или другую конкретную модель. Регулятор должен получать измерение от датчика, надёжно связанного с нагреваемым узлом.
Датчик подключают к измерительному входу стола, отдельно от силовых проводов. Для термистора важны не только сопротивление при комнатной температуре, но и температурная характеристика. Нельзя выбирать NTC 100K или B=3950 только по цвету проводов либо общему фото.
После проверки датчика и защит настраивают регулятор под собранную плиту, покрытие и теплоизоляцию. В Klipper проверяют sensor_type, пределы температуры, мощность и период управления SSR; в Marlin используют настройки нагрева стола и предусмотренную сборкой процедуру PID. Чужие PID-коэффициенты и универсальная частота PWM здесь не подходят.
Перед первым рабочим прогревом
Проверьте размер и маркировку фактического нагревателя, состояние оболочки и выводов, соответствие сетевой защиты, непрерывность PE и готовность независимой термозащиты. Корпуса соединений должны закрывать сетевые контакты, а кабель — свободно проходить весь рабочий ход без натяжения и трения.
До команды нагрева показания датчика должны соответствовать реальной температуре. Пробный цикл выполняют под наблюдением: проверяют рост температуры, отключение мощности и отсутствие локального перегрева. Верхний рабочий предел задаёт самый чувствительный элемент сборки — нагреватель, клей, магнитное покрытие, изоляция или проводка. Рабочую температуру выбирают по документации фактического исполнения, а не только по термостойкости силиконовой оболочки.
Документация по подключению и настройке
Заземление и защита сетевого стола · Условия применения SSR · Настройка heater_bed в Klipper · PID-настройка в Marlin. Руководства описывают построение системы; они не определяют производителя и параметры этого нагревателя.
