MK2B · 214 × 214 мм
12 / 24 В DC · выбор контактных площадок
MK2B 214 × 214 мм — текстолитовый нагревательный стол для сборки и ремонта 3D-принтеров с отдельной поверхностью печати. Плата нагревается за счёт проводящих дорожек и поддерживает питание 12 или 24 В при соответствующем подключении контактных площадок. Она подходит для проектов, где нужны компактный плоский нагреватель, совместимая механика крепления и управление температурой от контроллера принтера.
Два напряжения выбираются схемой подключения. Автоматического переключения между 12 и 24 В у такой платы нет.
Подключение выбирают по таблице на плате.
Нужны опора и поверхность для печати.
Температуру поддерживает контроллер.
Характеристики и выбор конструкции
| Тип нагревателя | PCB на стеклотекстолитовой основе |
|---|---|
| Модель | MK2B Dual Power |
| Габарит платы | 214 × 214 мм |
| Напряжение питания | 12 или 24 В DC; разные схемы соединения |
| Управление температурой | Внешний контроллер, датчик и силовой выход |
| Подключение | Паяльные площадки, назначение — по таблице на плате |
| Поверхность печати | Подбирается отдельно под конструкцию стола |
Габарит 214 × 214 мм не означает такую же полезную область печати. Её ограничивают механика принтера, крепёж покрытия и доступный ход сопла. Перед заменой сравните расположение монтажных отверстий с кареткой; одинаковое название MK2B не отменяет проверки конкретной платы.
В чём особенность PCB-стола
Нагревательные дорожки находятся на печатной плате. В отличие от готовой жёсткой алюминиевой платформы, тонкая текстолитовая основа требует подходящей опоры и аккуратного крепления. Не компенсируйте перекос каретки чрезмерной затяжкой: это может выгнуть плату и поверхность печати.
Стекло или другое совместимое покрытие формирует рабочую поверхность. Зажимы не должны замыкать контактные площадки или задевать сопло. При установке утепления снизу оставляют доступ к датчику и соединениям, а материал выбирают с учётом рабочей температуры.

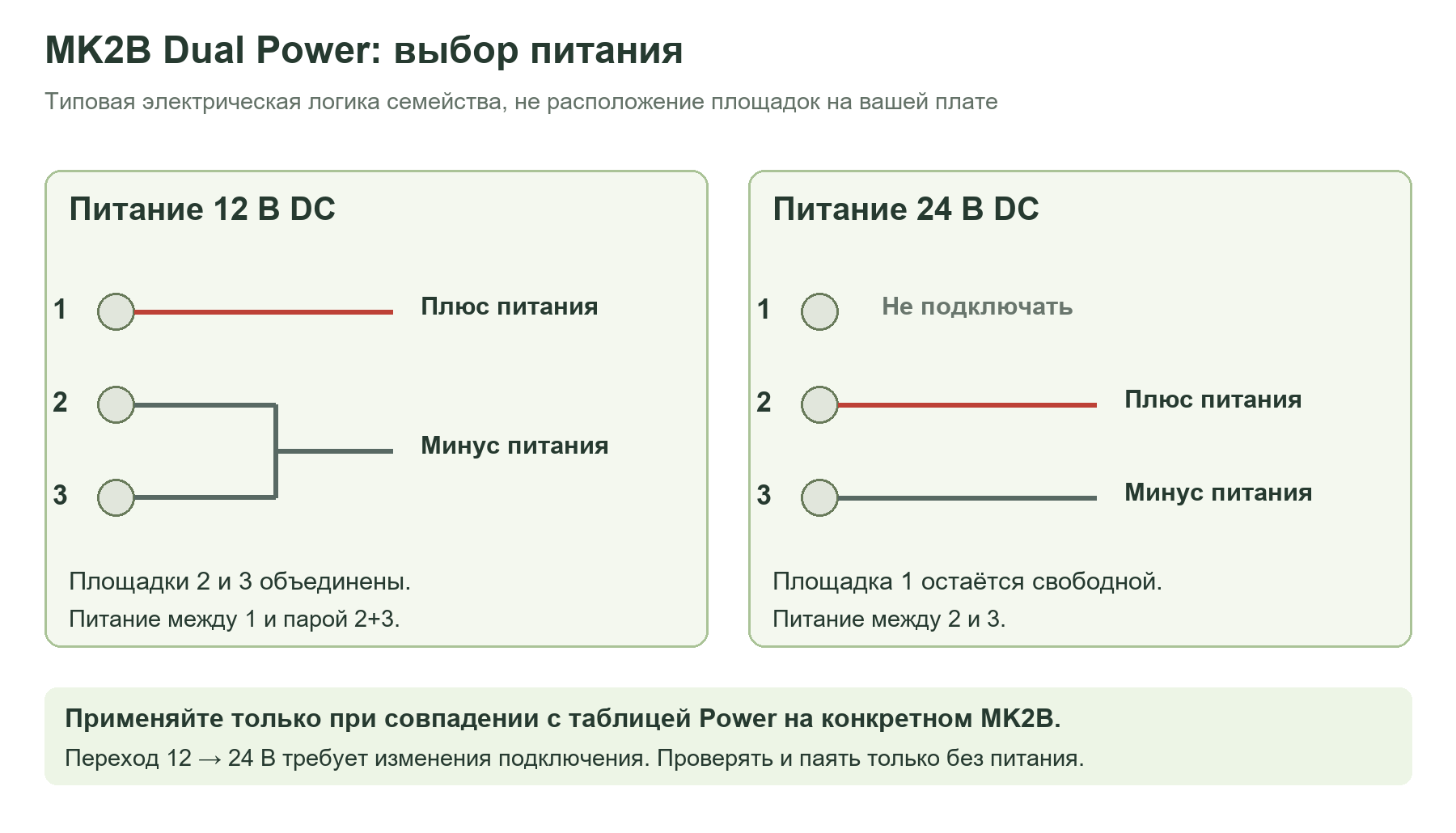

12 и 24 В: подключение нужно изменить
| Питание | Типовое соединение при совпадении маркировки |
|---|---|
| 12 В | Плюс на 1; минус на объединённые 2 и 3 |
| 24 В | Плюс на 2; минус на 3; площадка 1 свободна |
Нельзя просто подать 24 В на плату, соединённую по варианту 12 В. Для неизменного сопротивления удвоение напряжения увеличивает мощность в четыре раза: P = U² / R. Переход на другое питание требует отключения источника, проверки схемы и изменения пайки.
У разных изготовителей встречаются отличия рисунка дорожек и сопротивления. Мощность зависит от сопротивления конкретной платы и выбранного подключения. Реальную нагрузку определяют по данным поставки.
Как подобрать силовую цепь
Блок питания должен обеспечивать ток стола вместе с остальными потребителями принтера. Допустимую нагрузку проверяют для выхода контроллера, разъёма, кабеля и защиты цепи. Если штатный выход не подходит, используют внешний ключ для постоянного тока с совместимым входом управления.
Полезные зависимости: I = P / U при известной мощности и P = U² / R при известном сопротивлении. Измерение малого сопротивления бытовым мультиметром чувствительно к щупам и контактам, поэтому оно не заменяет сведения о допустимом режиме. Не увеличивайте напряжение ради более быстрого прогрева.
Крепление и проводка
Силовые провода припаивают к предназначенным площадкам. Паяное соединение должно выдерживать ток, а кабель — иметь отдельное крепление: перемещение стола не должно постоянно изгибать провод у припоя.

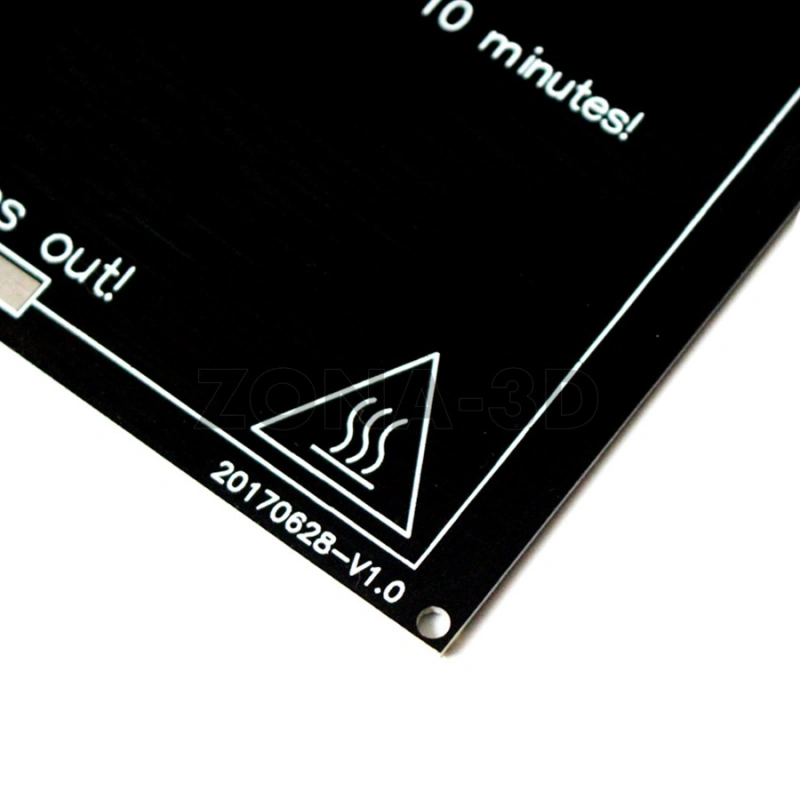

Перед установкой сравните межосевое расстояние отверстий с кареткой и проверьте доступ к контактам. Назначение площадок определяйте по маркировке на самой плате: при повороте стола визуальный порядок выводов меняется.
Датчик температуры закрепляют в предусмотренном месте с надёжным тепловым контактом и электрической изоляцией. Его выводы подключают к измерительному входу основной платы, отдельно от силовых проводов. Тип датчика задают по его документации; отверстие в центре PCB не подтверждает наличие конкретного термистора в комплекте.
Первый запуск
- Без питания проверьте выбранную схему 12 / 24 В, качество пайки, изоляцию и отсутствие контакта площадок с металлическими деталями.
- Проверьте правдоподобность температуры до подачи команды нагрева.
- Запустите небольшой пробный нагрев. Убедитесь, что температура стола растёт и команда выключения прекращает подачу мощности.
- После пробного цикла проверьте кабель и соединения, затем настройте регулирование для собранной платформы.
- После изменения покрытия или крепления заново проверьте выравнивание стола и зазор первого слоя.
PID настраивают только при поддержке этого режима контроллером и силовым ключом. Защиту от неисправности нагрева и датчика оставляют включённой. Рабочая температура ограничена всей сборкой, включая покрытие и крепление датчика, а не только возможностями прошивки.
Перед покупкой

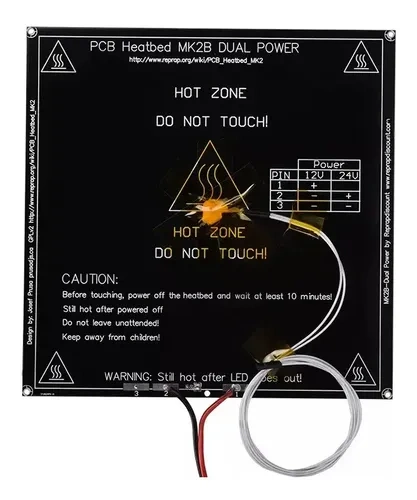

Проверьте размер 214 × 214 мм, фактическую схему 12 / 24 В, крепление к каретке, поверхность печати и допустимую нагрузку электроники. Уточните наличие проводов, термодатчика, пружин и крепежа: иллюстрация семейства с установленными проводами не определяет состав этой поставки.
