FYSETC S2210 · TMC2210
Аппаратная настройка CFG · STEP/DIR · тихий ход
FYSETC S2210 — компактный драйвер на TMC2210 для биполярного шагового двигателя. Он управляется сигналами STEP/DIR, а ток, микрошаг и режим работы задаются аппаратно. S2210 подходит для проектов, где нужен тихий привод без настройки драйвера по UART или SPI.

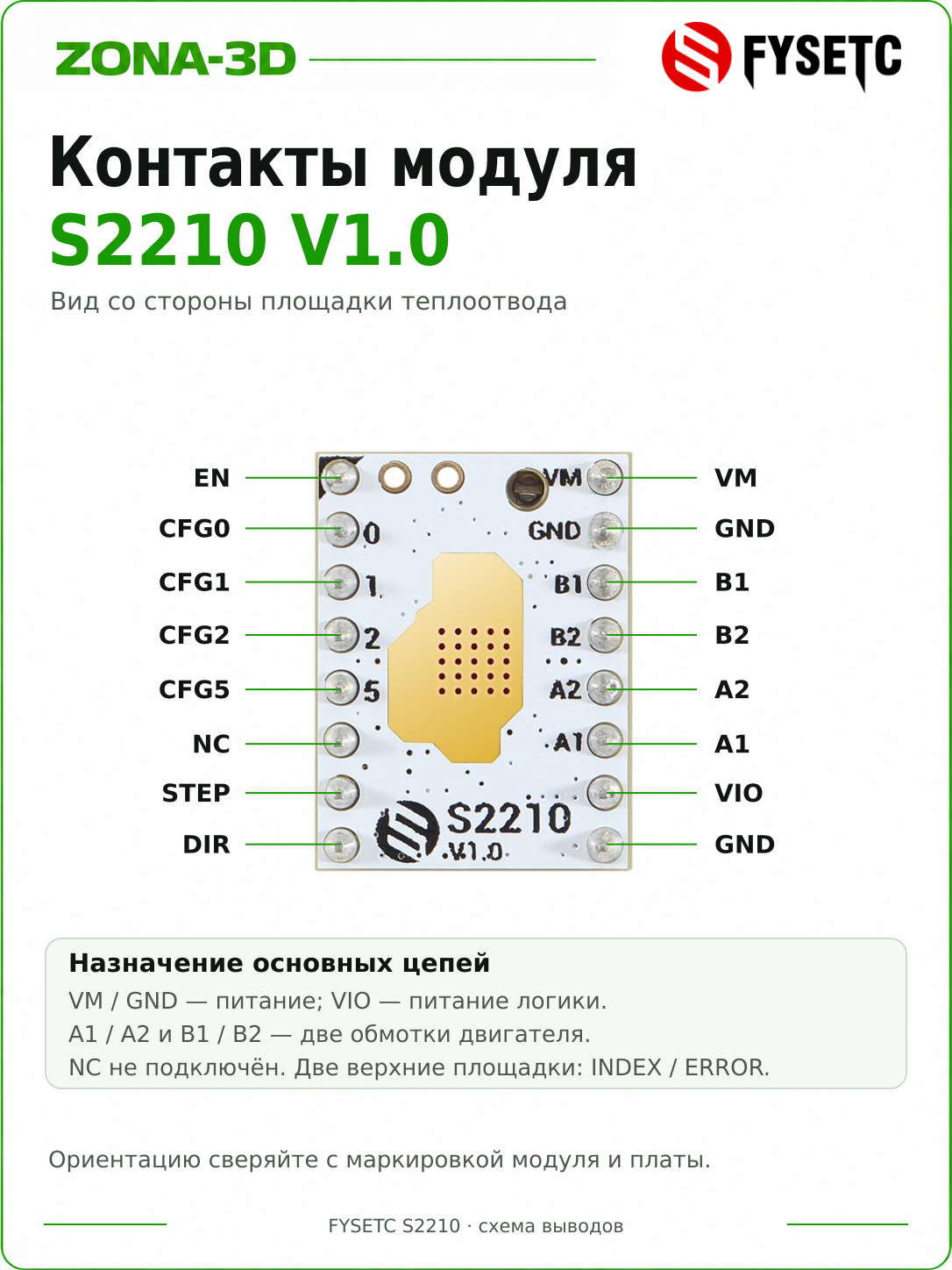

На фото карточки представлена белая плата S2210 V1.0 с площадкой теплоотвода сверху и компонентами снизу. При установке в StepStick-разъём проверьте сигналы CFG: они определяют поведение модуля и могут отличаться по назначению от перемычек ранее установленного драйвера.
Технические характеристики
| Модуль | FYSETC S2210 V1.0 на TMC2210 |
|---|---|
| Питание VM | 4,5–36 В DC |
| Питание логики VIO | 2,2–5 В по таблице FYSETC |
| Предельная способность по току | До 2,1 А RMS / 3,0 А пикового; при достаточном теплоотводе |
| Управление | STEP/DIR/EN; конфигурационные входы CFG |
| Микрошаг в таблице StealthChop2 | 1/8, 1/16, 1/32, 1/64; штатно 1/8 |
| Интерполяция | MicroPlyer до 256 микрошагов |
| Режимы | StealthChop2 и SpreadCycle |
| Sensorless homing | StallGuard отсутствует |
Пределы драйвера не заменяют настройки для конкретного мотора. Длительный рабочий ток зависит от платы, радиатора, обдува и температуры внутри корпуса.
Что настраивается перемычками
CFG0 и CFG1 задают деление шага, CFG5 выбирает StealthChop2 или SpreadCycle. Для тихого режима FYSETC приводит четыре входных деления: 8, 16, 32 и 64. Интерполяция до 256 работает внутри драйвера и не означает, что прошивку нужно всегда настраивать на 256 входных микрошагов.
Меняйте конфигурацию с отключённым питанием и проверяйте соответствие перемычек сигналам по схеме платы. Положение перемычек от A4988 или UART-драйвера нельзя переносить вслепую: совпадающий разъём может использовать контакты иначе.
Ток: IREF и CFG вместо типовой Vref-формулы
Полный масштаб тока определяется сопротивлением цепи IREF и состояниями CFG2/CFG3. Подстроечник S2210 изменяет это опорное сопротивление. Дополнительно CFG4 задаёт долю полного масштаба, а CFG6/CFG7 — снижение тока удержания.
Поэтому формула для Vref от A4988, DRV8825 или TMC2209 здесь неприменима. Для расчёта используйте схему S2210 и таблицы FYSETC, различая пиковый IFS и RMS. Заводское положение подстроечника — не измеренное значение и не готовая настройка для любого мотора.
Выбирайте ток с учётом обмоток и теплоотвода; после пробного движения проверяйте нагрев. Удерживающий ток тоже важен: чрезмерное снижение может ослабить удержание нагруженной оси.
Как настроить Marlin или Klipper
Прошивка формирует STEP, DIR и EN. Для S2210 не нужна секция [tmc2209 stepper_x] или канал UART: программно изменять ток таким способом модуль не умеет. В обычной секции оси укажите входное деление, соответствующее аппаратным CFG.
После замены драйвера проверьте направление вращения и расстояние перемещения. Если деление шага изменилось, параметры движения должны соответствовать новому значению. Сначала выполните небольшой ход вдали от упоров, затем проверяйте концевики и полный диапазон оси.
Монтаж и охлаждение
- Отключите основное питание и USB, сверьте VM/GND, VIO и EN. Определите пары обмоток до подключения.
- Установите нужные состояния CFG и настройте ток по документации S2210. Не меняйте диапазон CFG2/CFG3 во время работы.
- Установите радиатор на предусмотренную площадку платы и обеспечьте обдув при длительной нагрузке. Исключите замыкание гребёнок радиатором.
- Проверьте движение, нагрев и удержание. У S2210 нет StallGuard; для поиска нуля нужны подходящие внешние концевики.
Документация и комплектация
Карточка относится к драйверу S2210. Фотография с двумя сторонами показывает конструкцию модуля и не означает комплект из двух штук; количество и радиатор сверяйте с заказом.
